繁易PLC入门

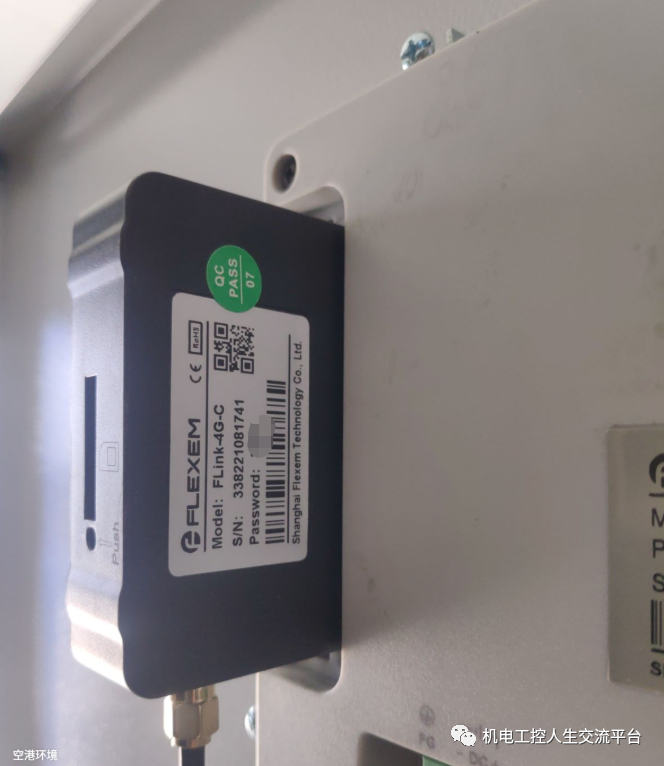

最开始接触繁易的产品是物联网触摸屏和物联网关，因为其价格优势和性能较好，一直使用在较小的项目上面，实现数据远程监控，程序远程维护等。

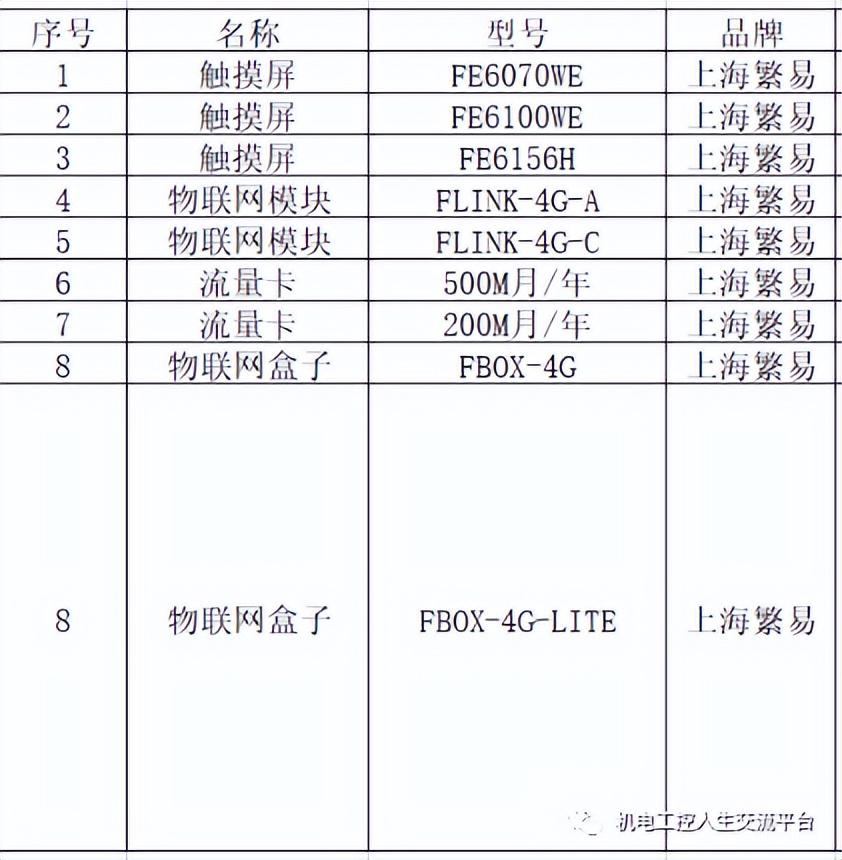

在同行公司也使用了很多繁易的产品：

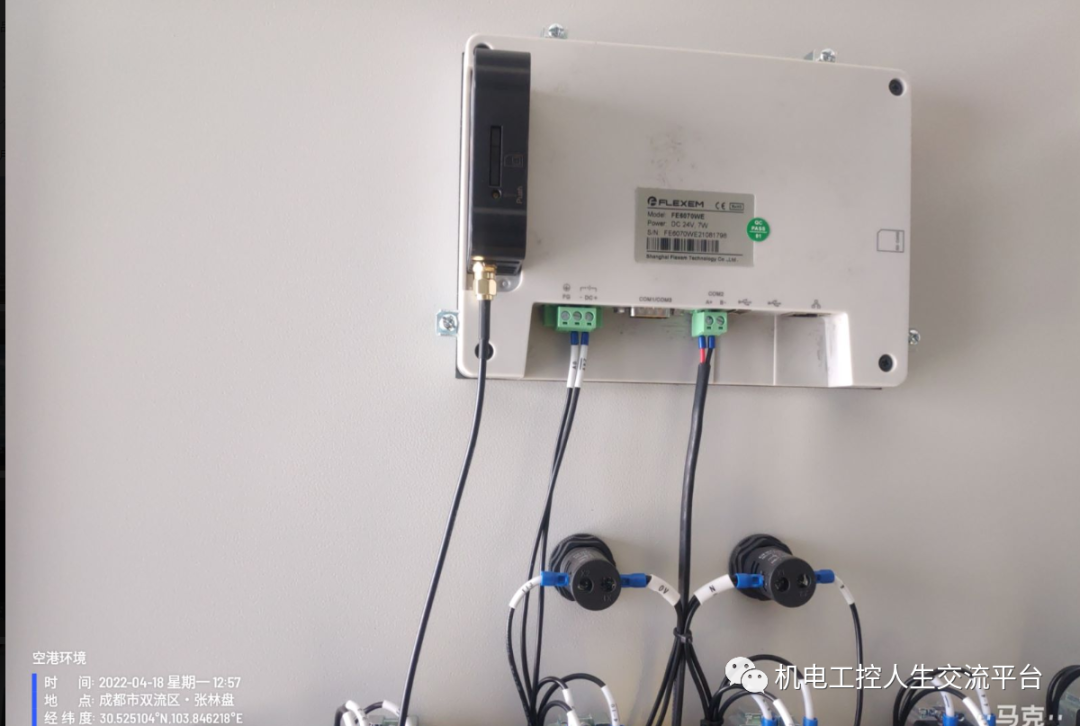

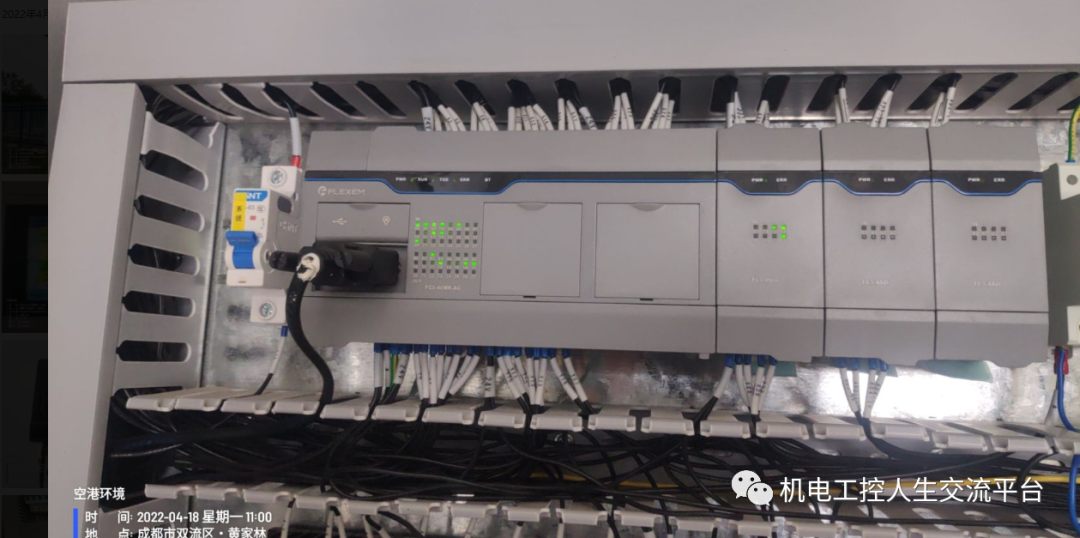

如成都环境空港环境污水处理站：

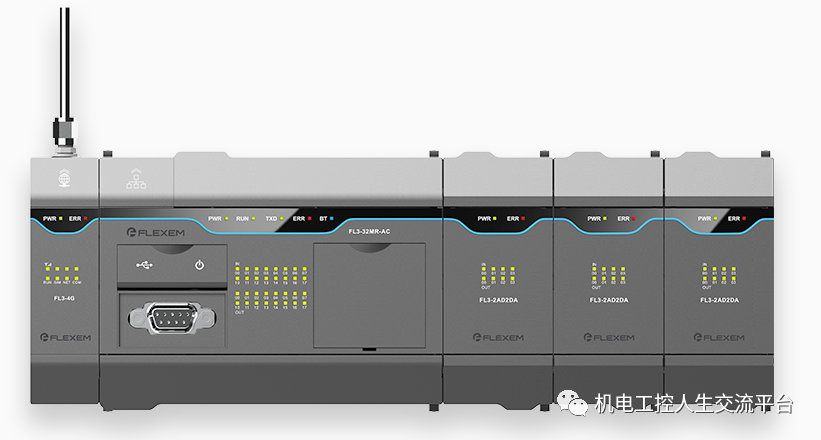

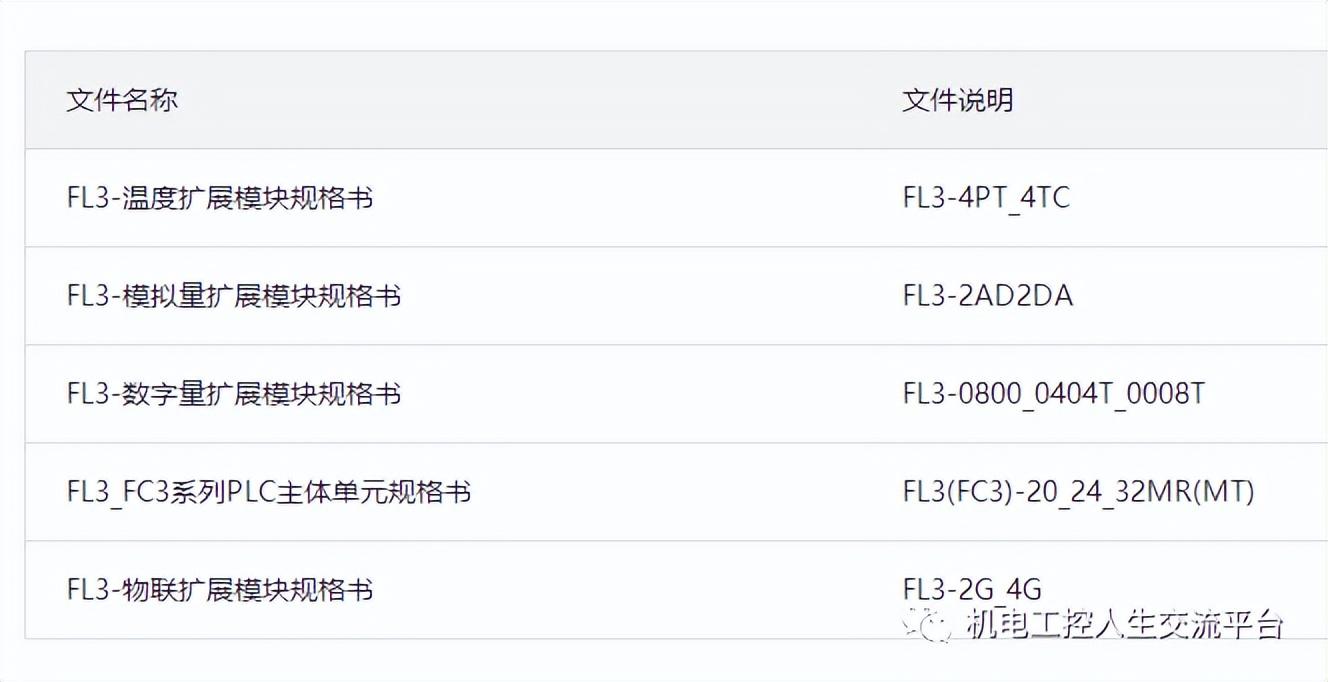

同时繁易也出品了响应的物联网PLC

（图片来自繁易官方网站）

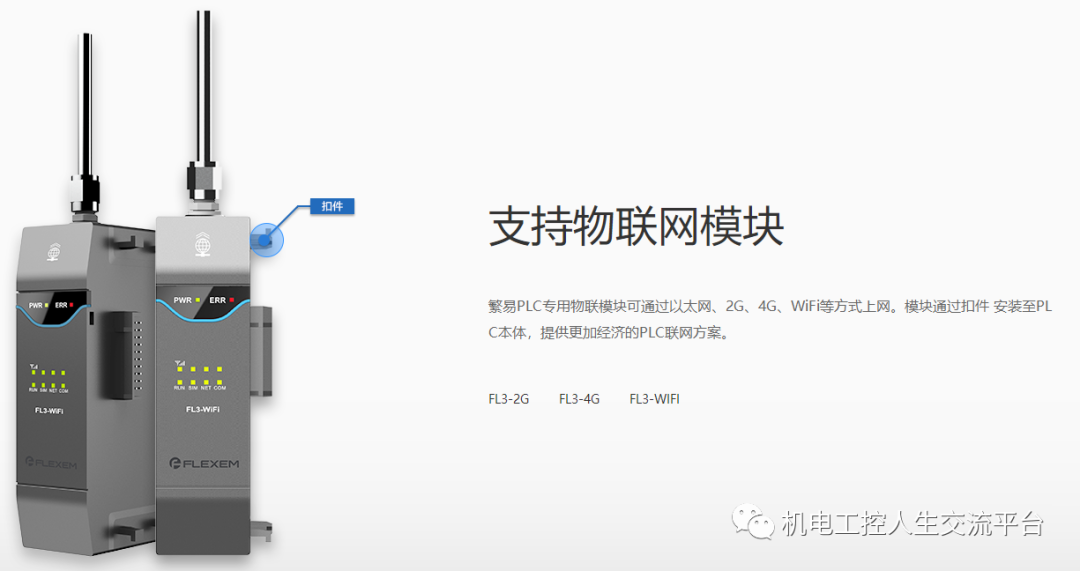

通过物联网模块，支持PLC程序的远程更新和在线调试，免除现场服务的烦恼，操作简单方便。繁易物联PLC在本机无外接电源的情况下，通过USB线为机体CPU上电，完成程序下载工作。

软件操作：

1）基本程序操作

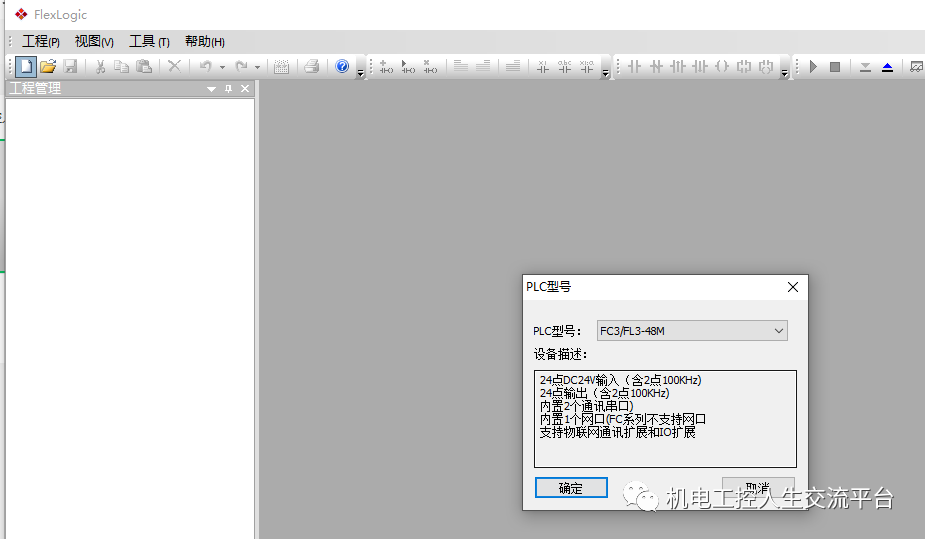

选择CPU配置

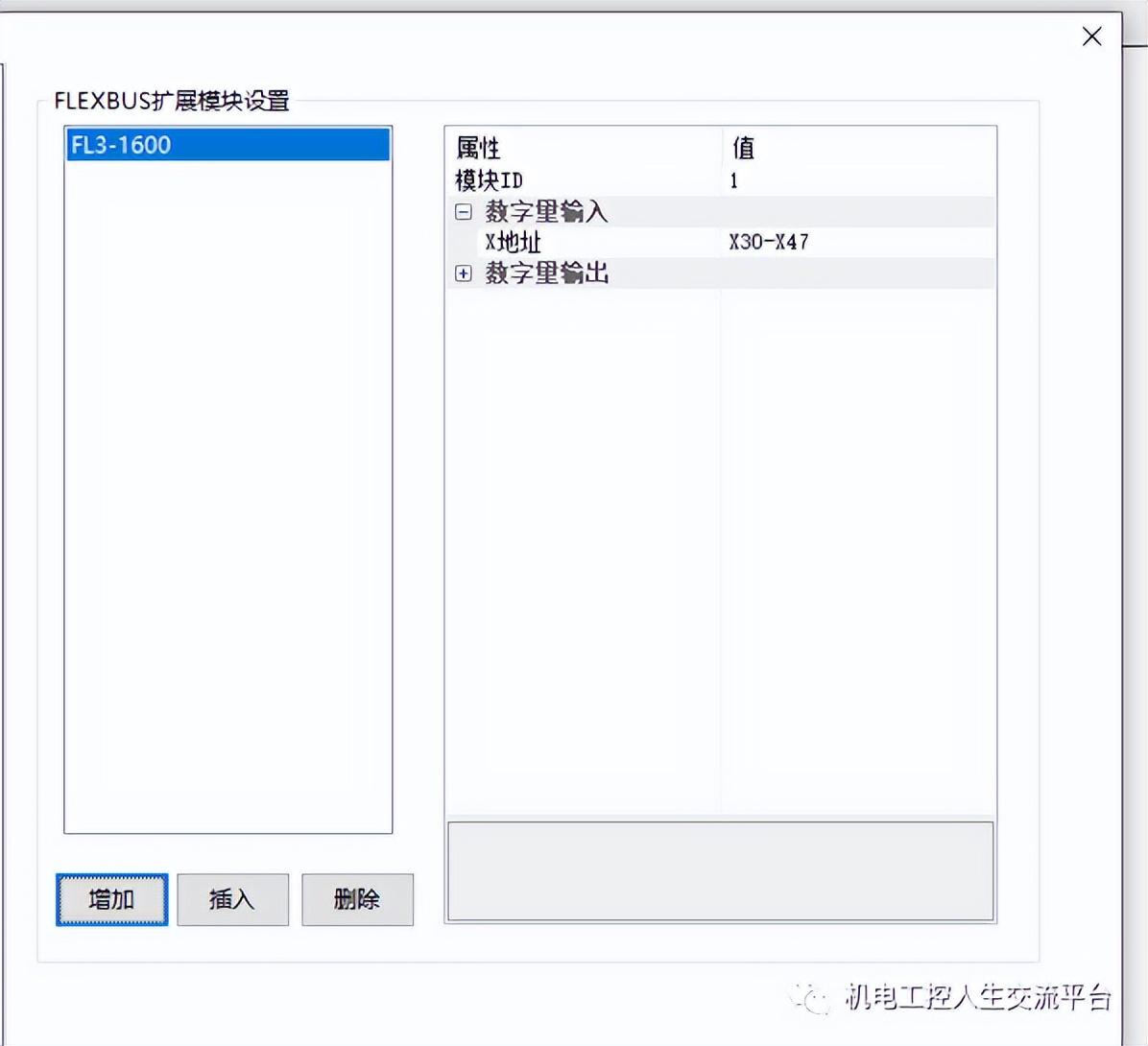

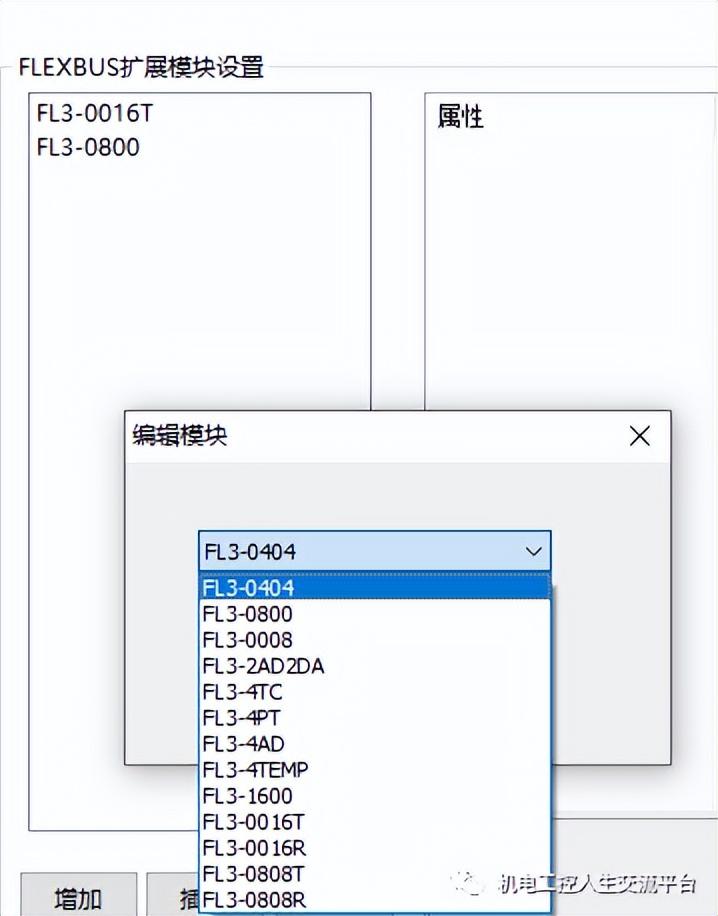

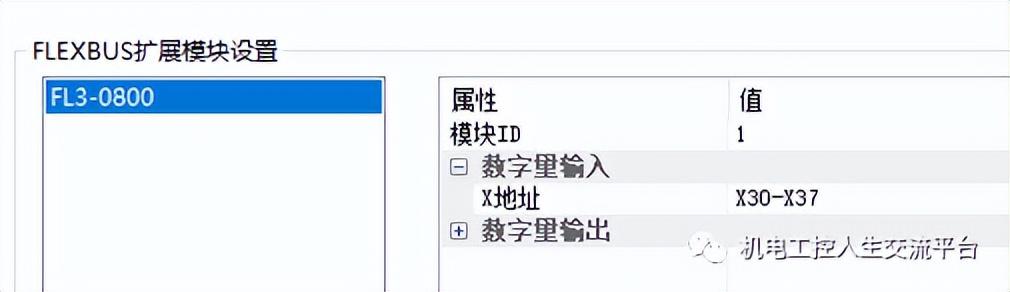

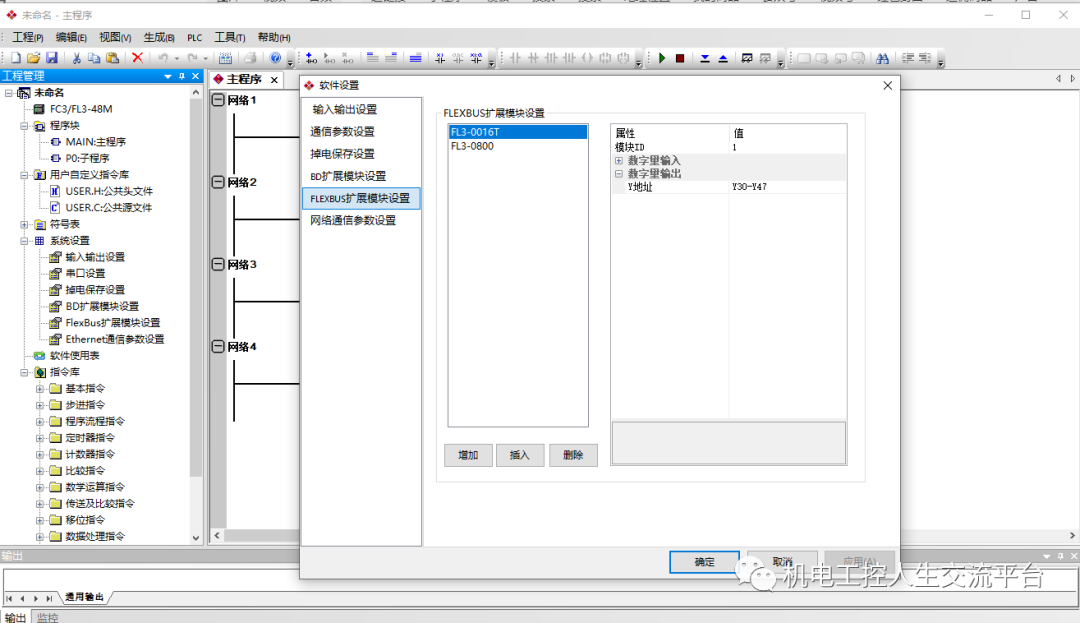

配置扩展模块

程序编辑

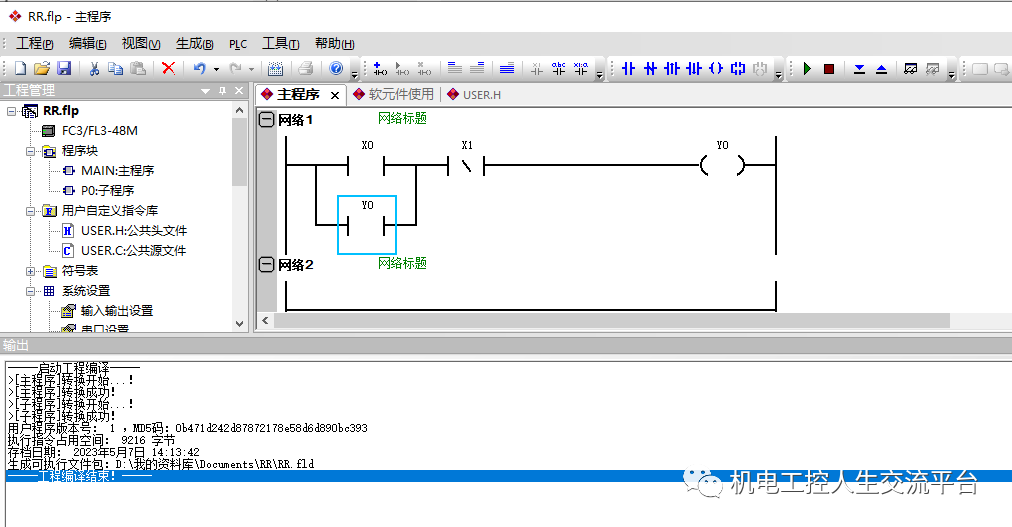

程序编译

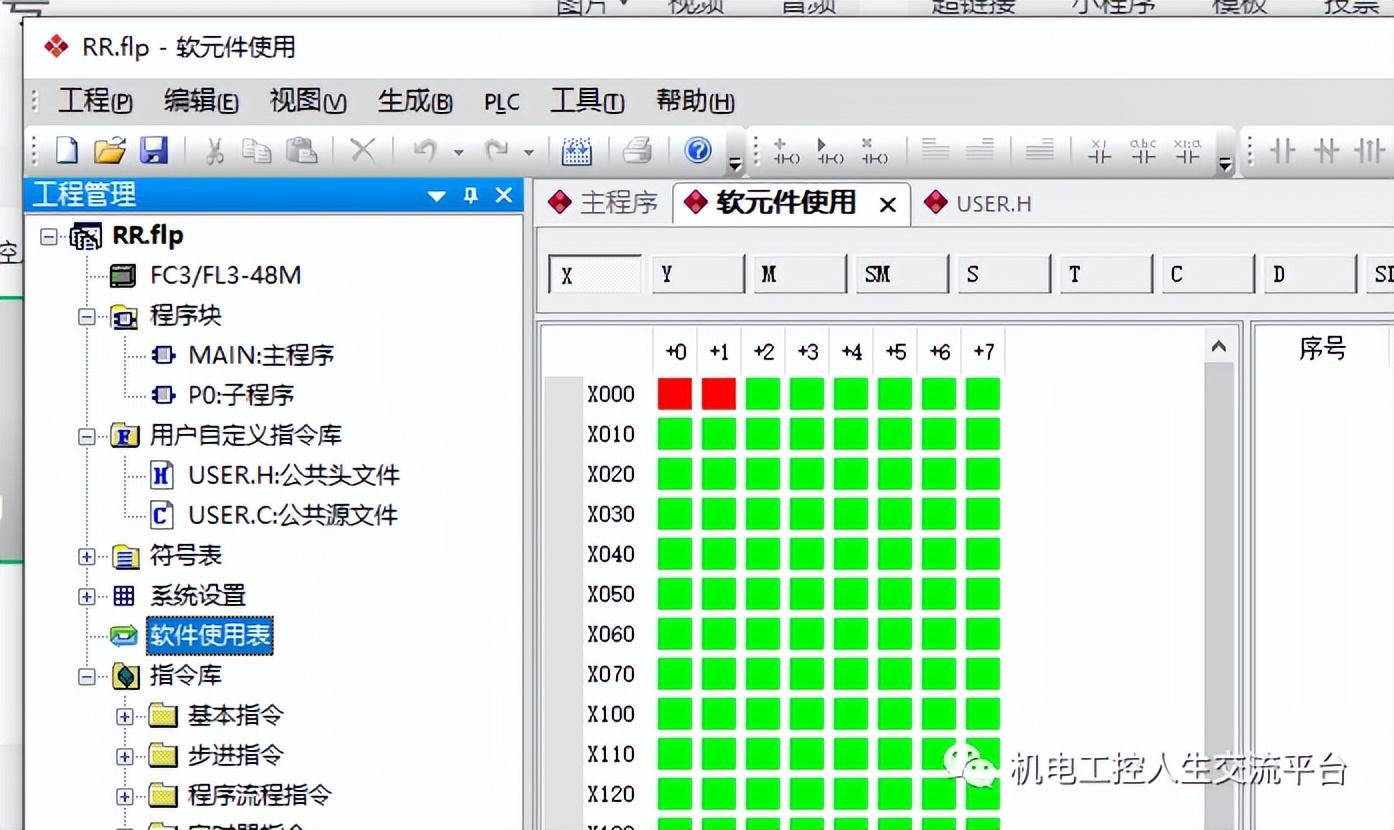

查看软件使用表

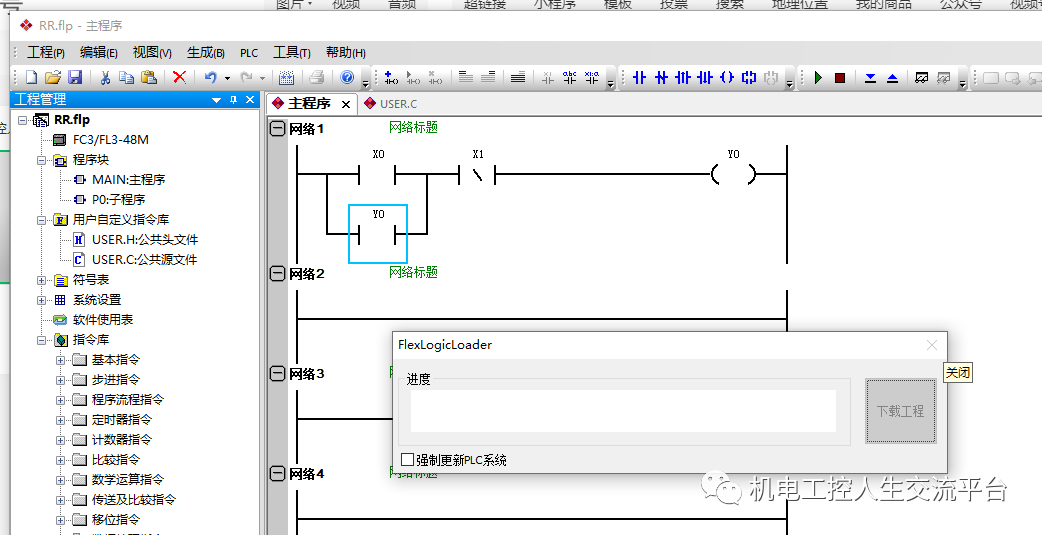

下载PLC程序

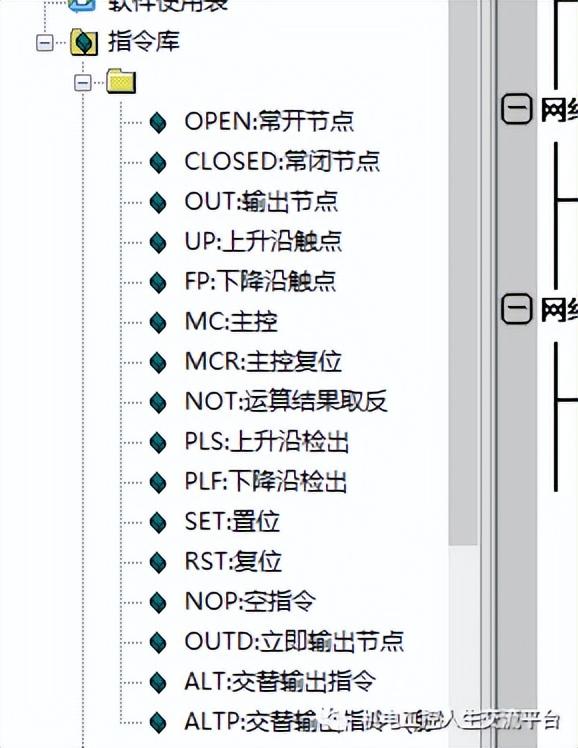

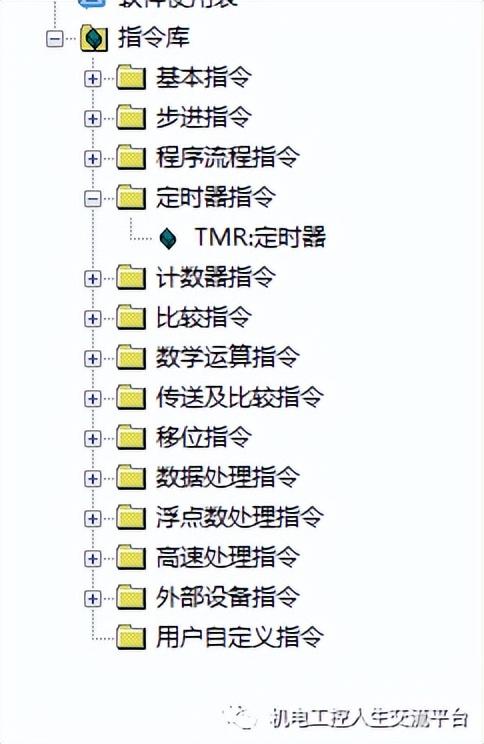

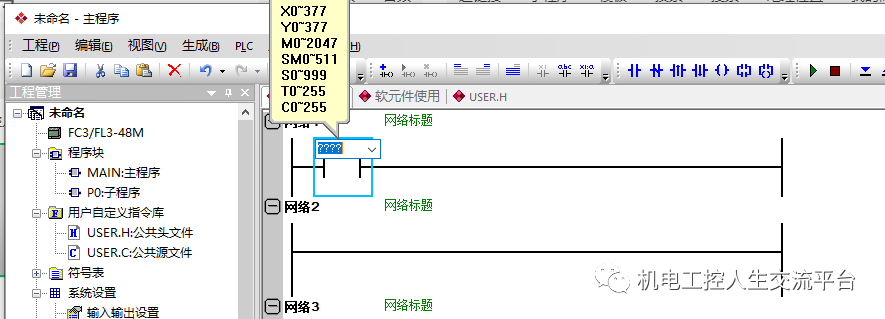

2）主要指令

主要有bool量的操作，还有就是上升沿、置位复位等。

3）主要模块配置

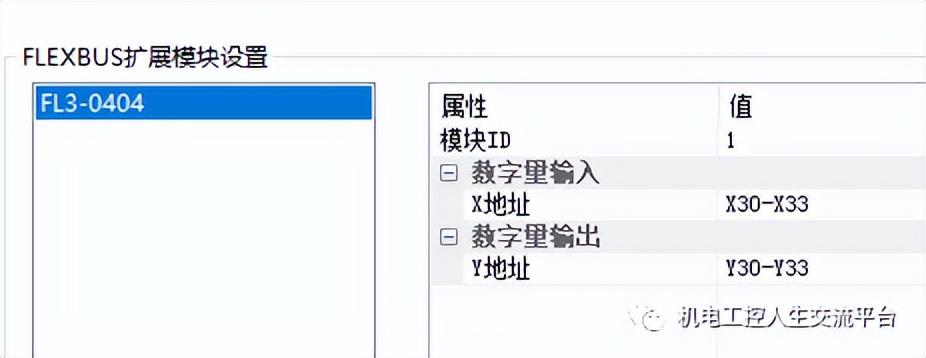

4DI4DQ（4路数字量输入和4路数字量输出）

8DI（8路数字量输入）

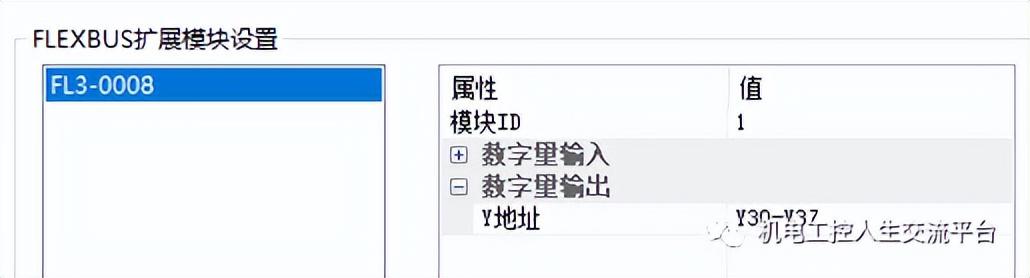

8DQ(8路数字量输出）

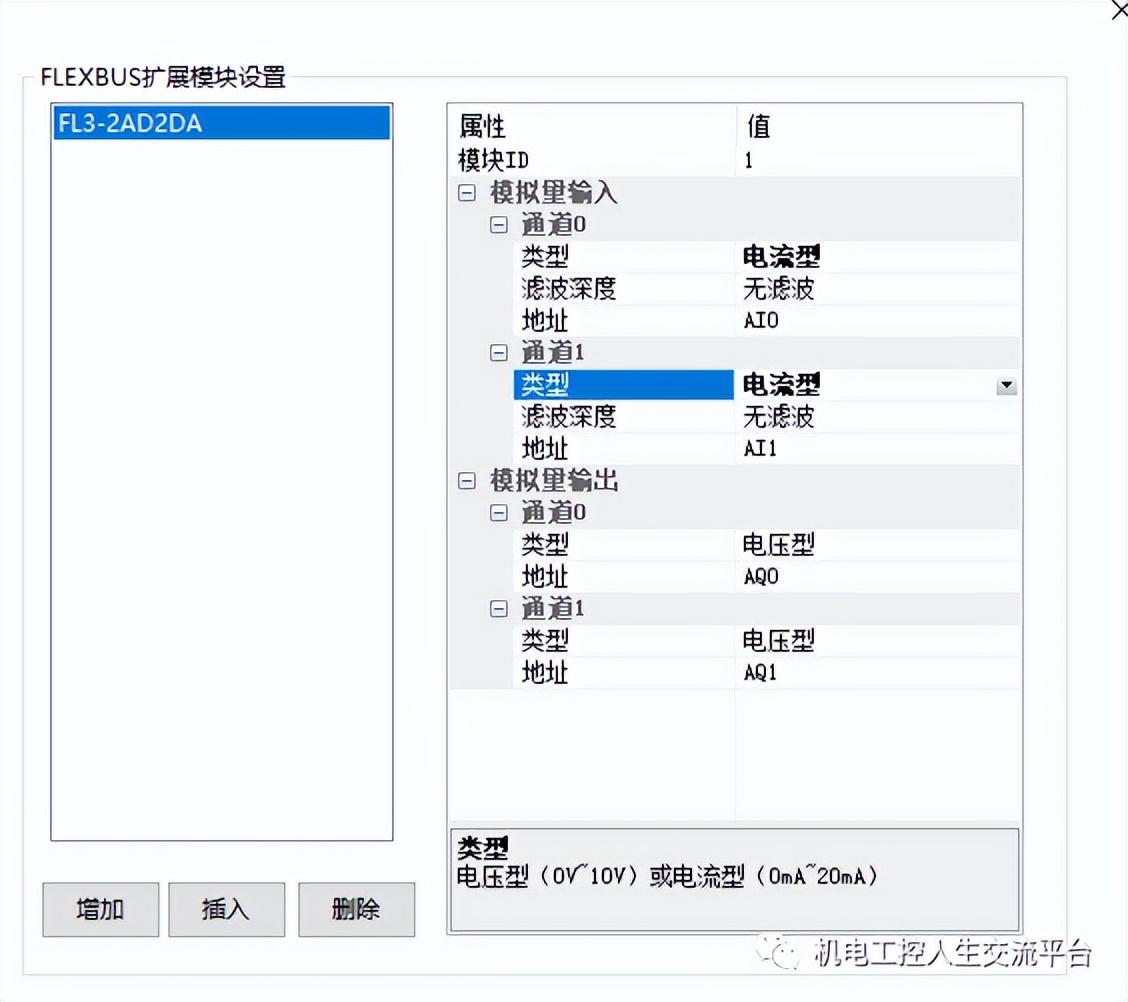

2AI2AQ（2路模拟量输入+2路模拟量输出）接收9-10V或0-20mA

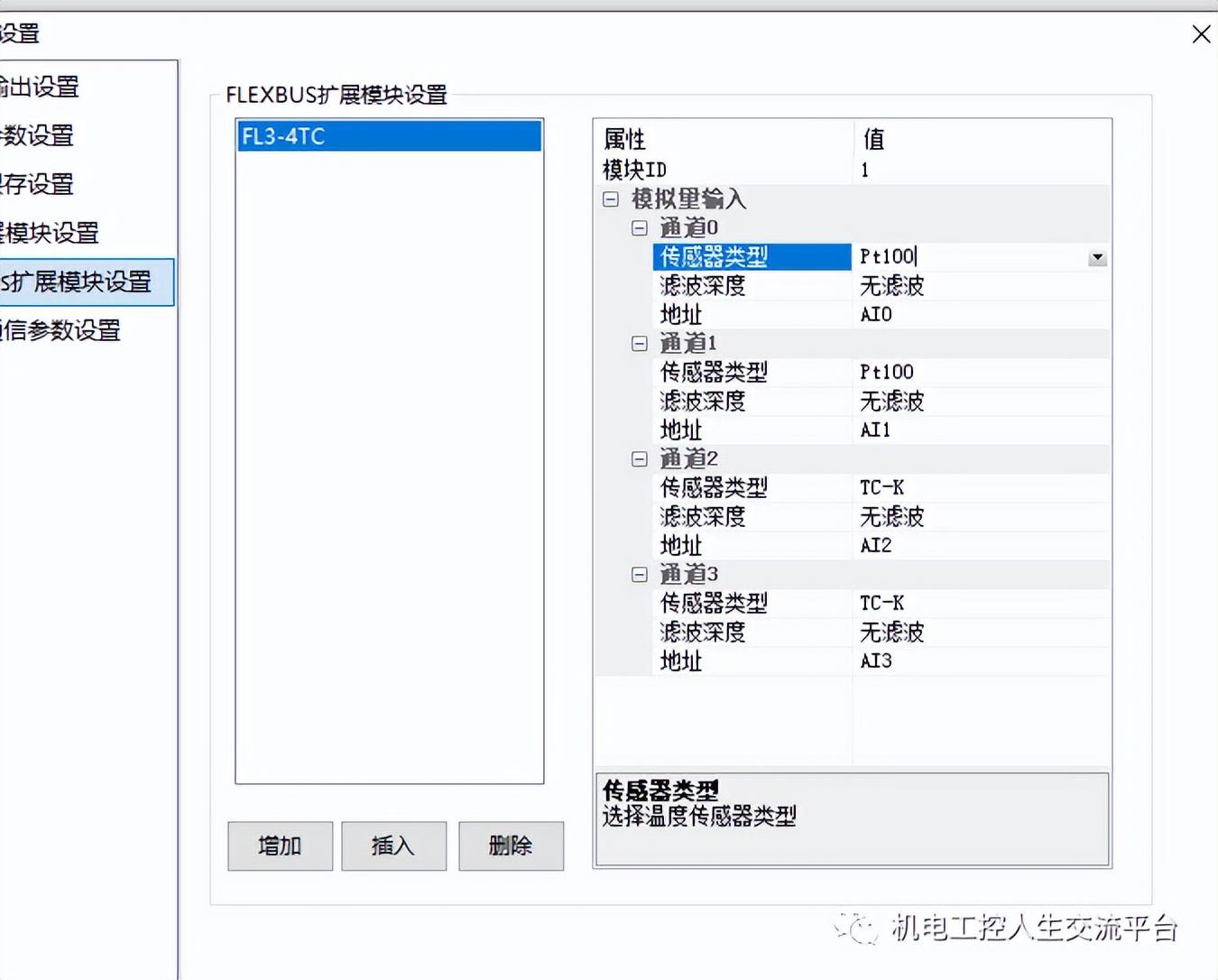

4TC(4路温度输入）

16DI（16路数字量输入）

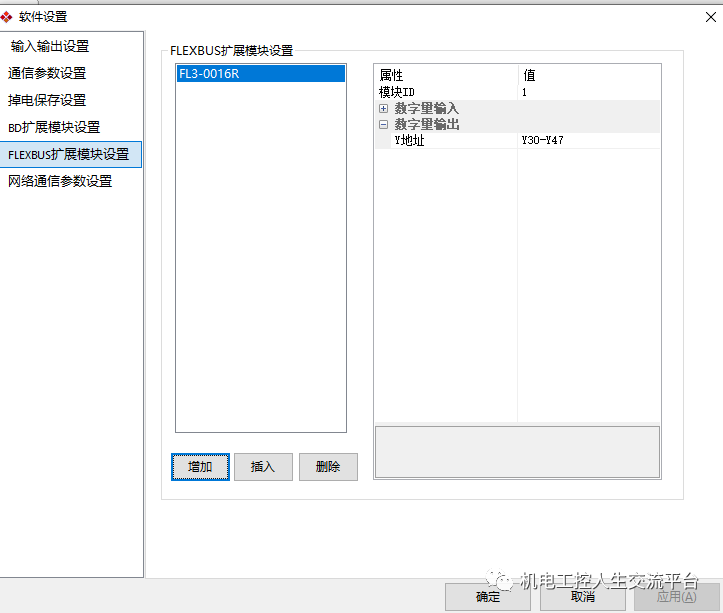

16DQ(16路数字量输出）

触摸屏、plc上载程序

#头条创作挑战赛#

触摸屏、plc下载程序

1.准备工具

1>带有下载软件的电脑(触摸屏是昆仑通态、PLC是西门子SMART200)

2>下载线(USB下载线或网线）

2.触摸屏程序下载（使用USB下载线）

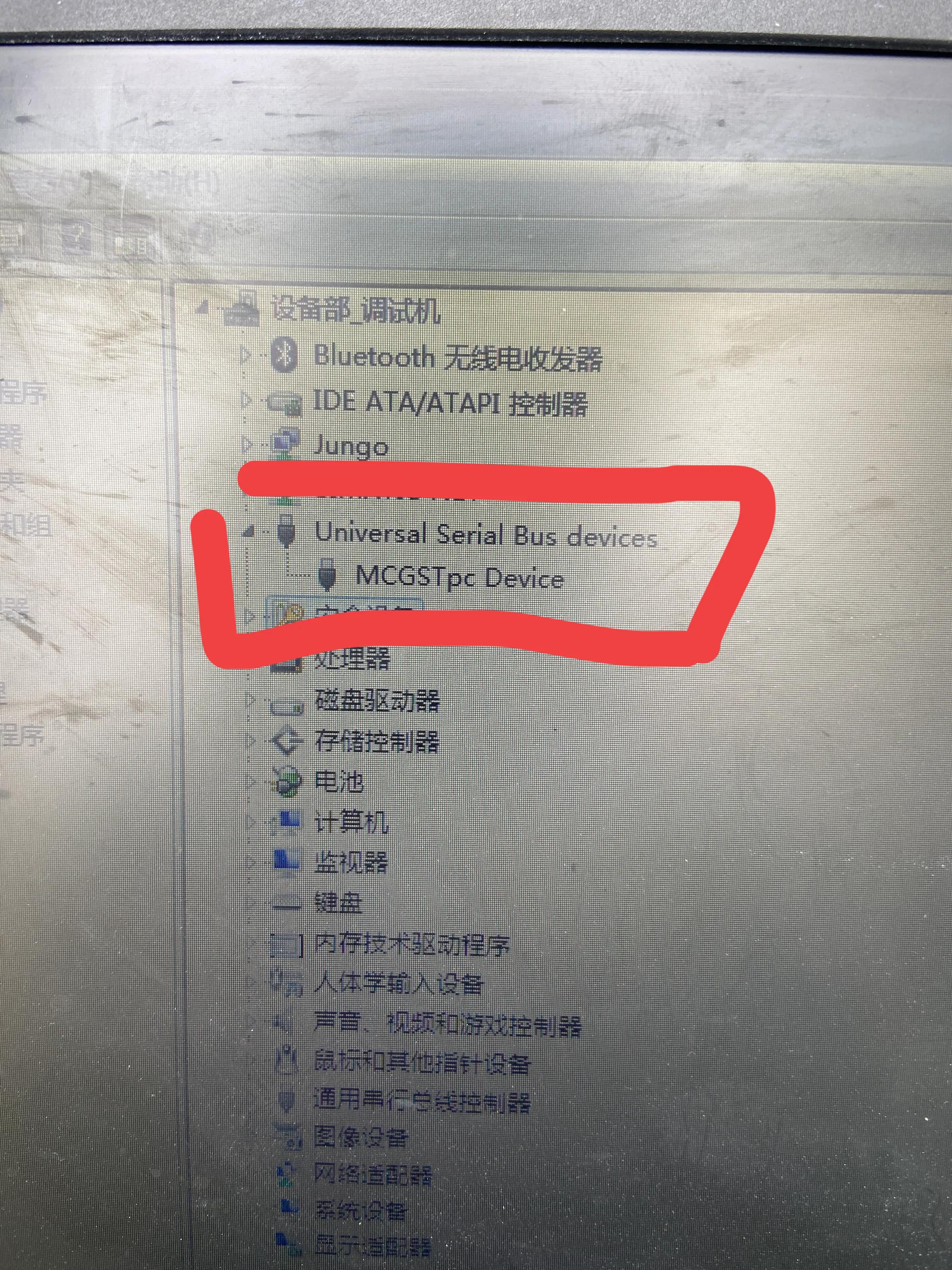

1>将USB线梯形口插入触摸屏，USB口插入电脑，查看设备管理器，是否被识别，已经识别了驱动

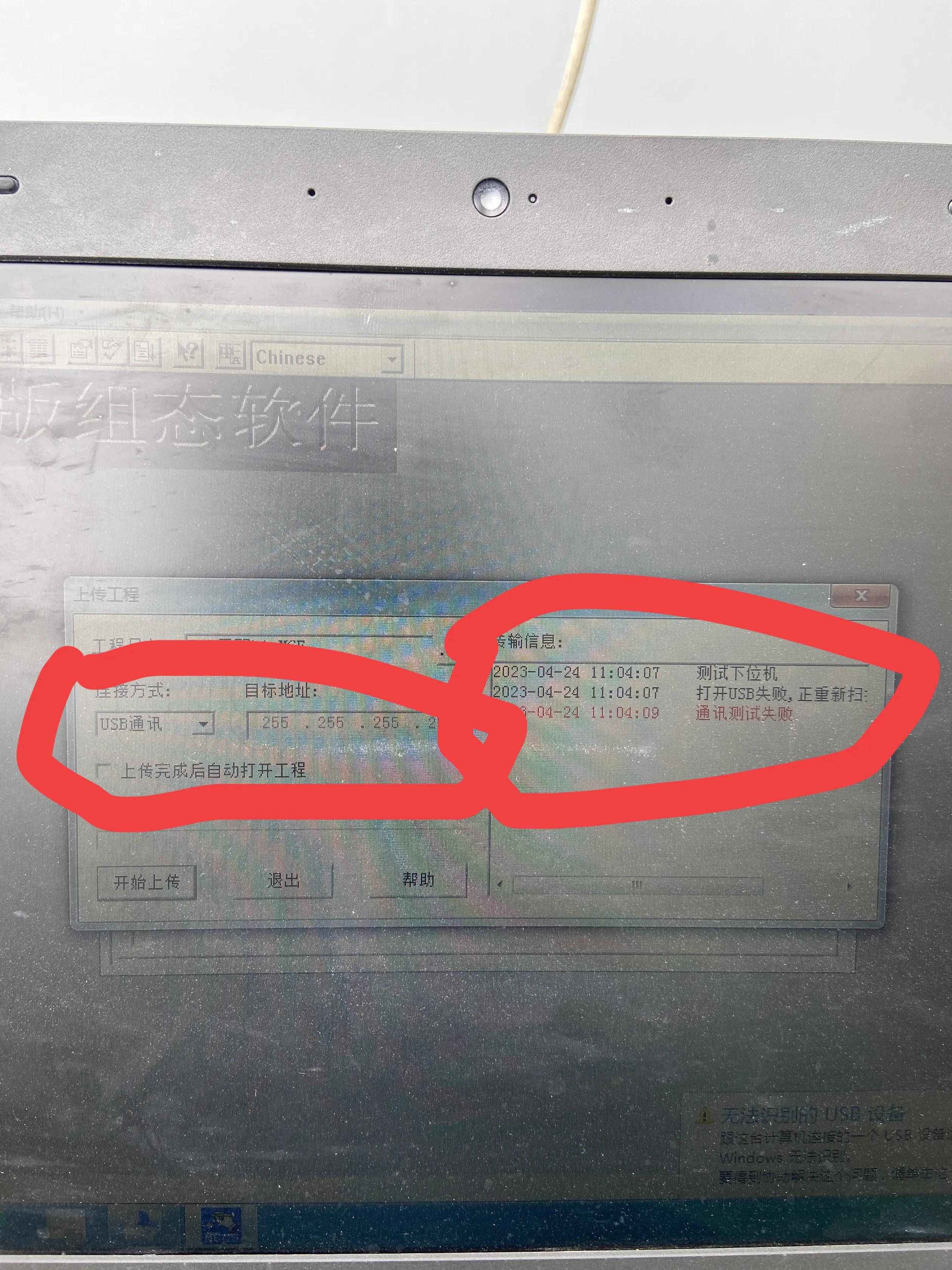

2>打开昆仑通态触摸屏软件，点击菜单栏的程序上传，通讯方式选择USB后开始上传

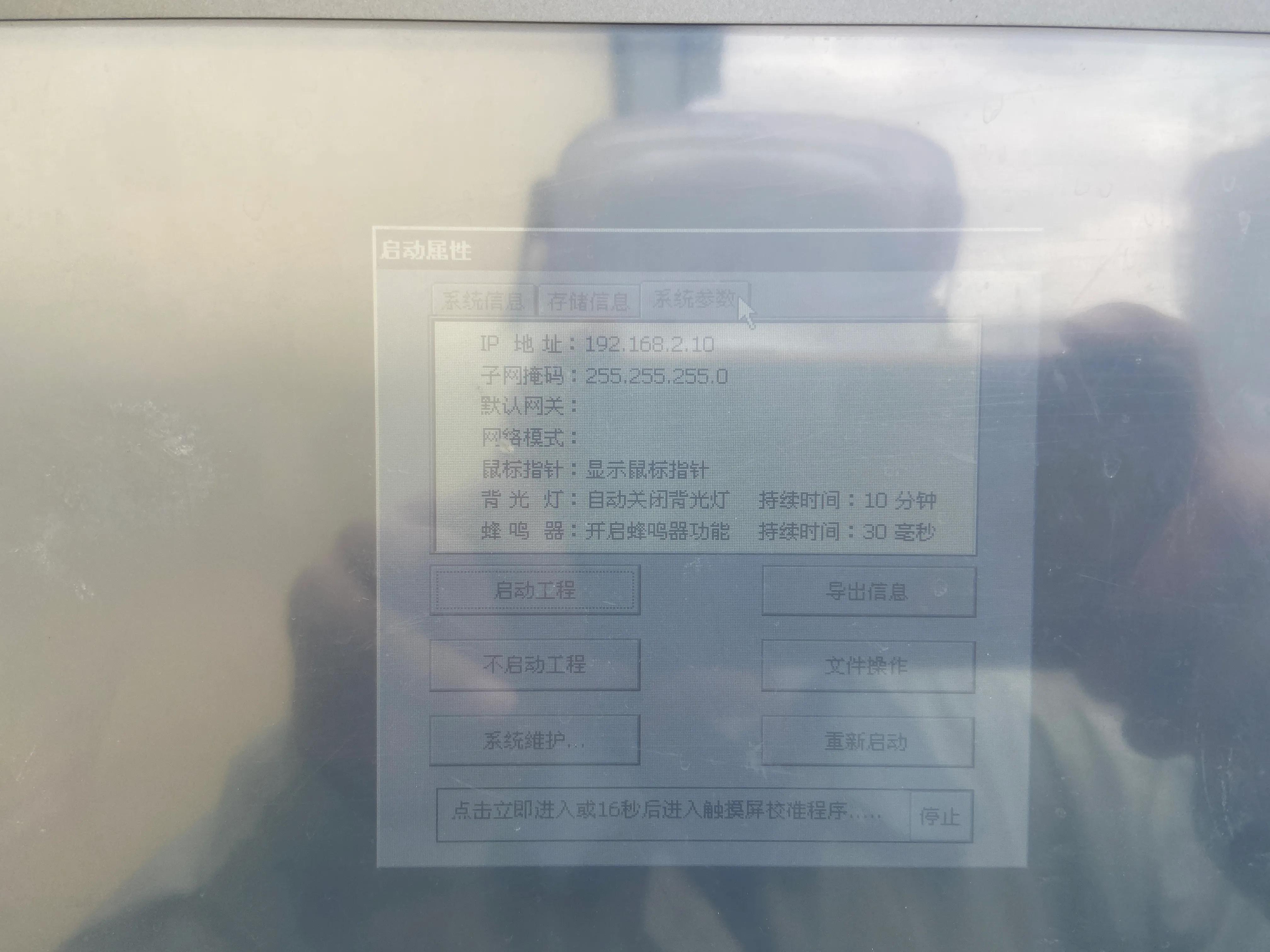

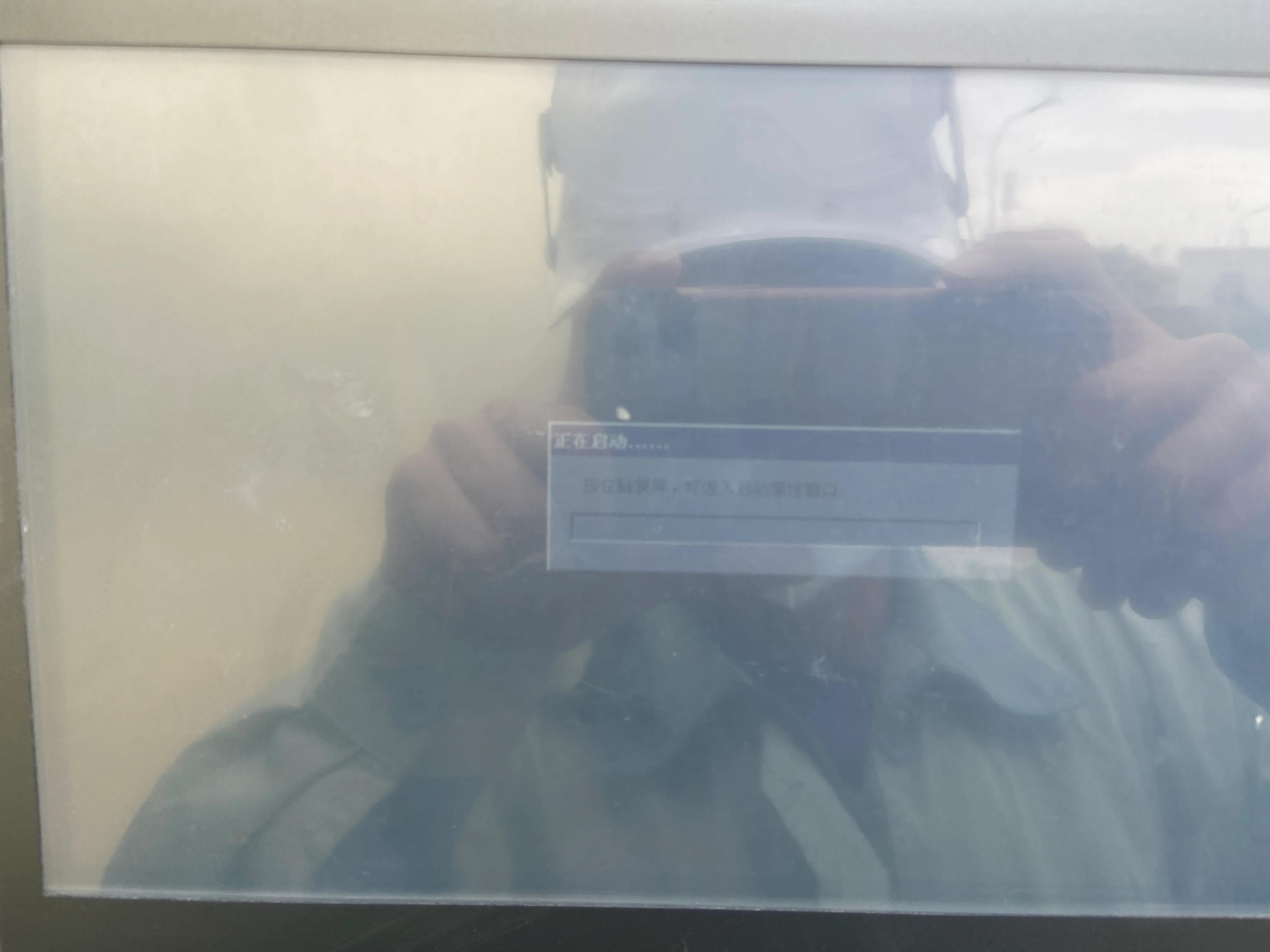

2>可以看到上载失败了，我怀疑是我没有源程序的原因。我决定使用网线下载试一下。使用网线下载需要知道触摸屏的IP，按照如下方式查看IP.将触摸屏断电再上电，点击进度条，跳出下面的画面，点击系统参数，可以看到IP是：192.168.2.10

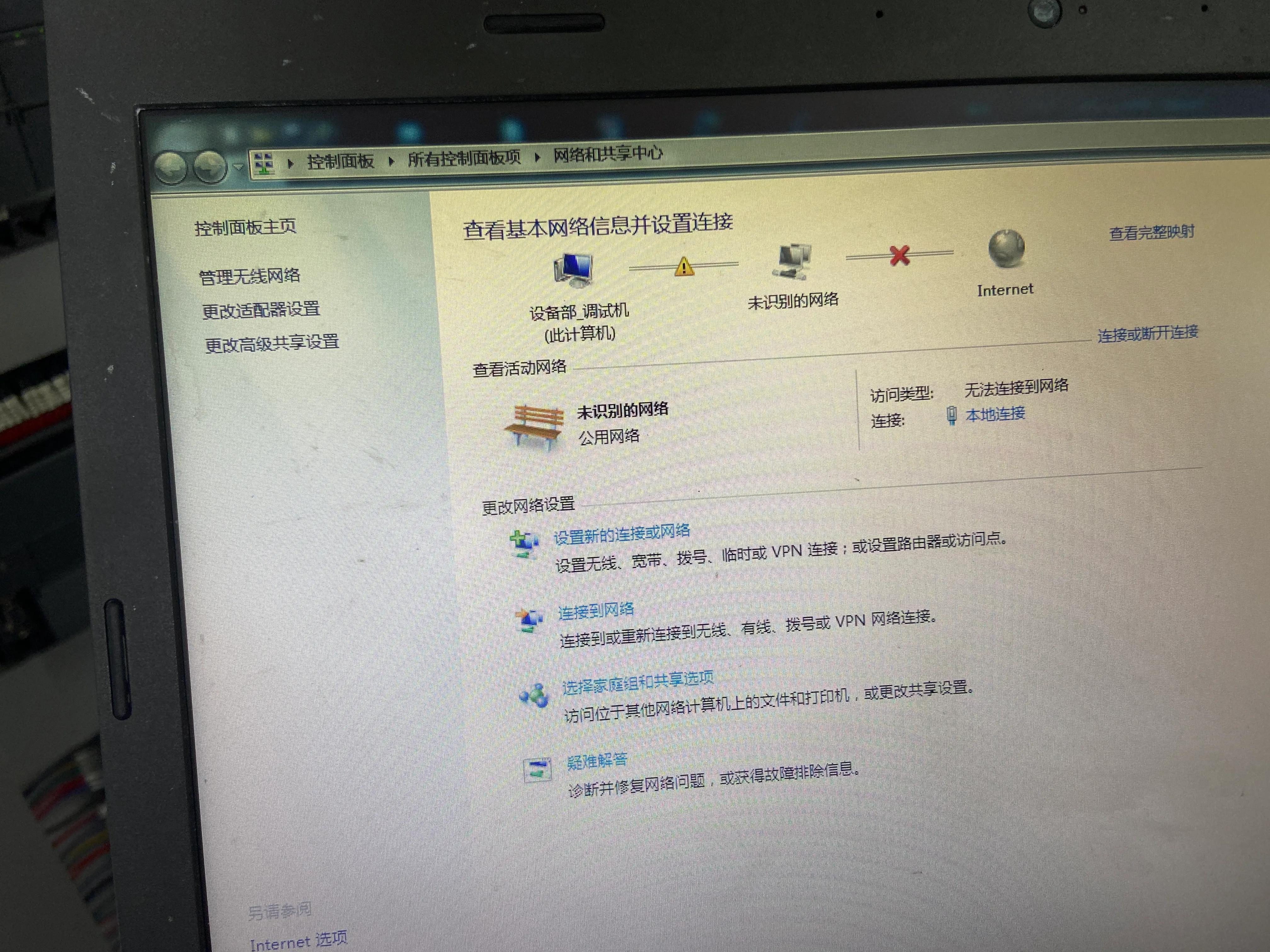

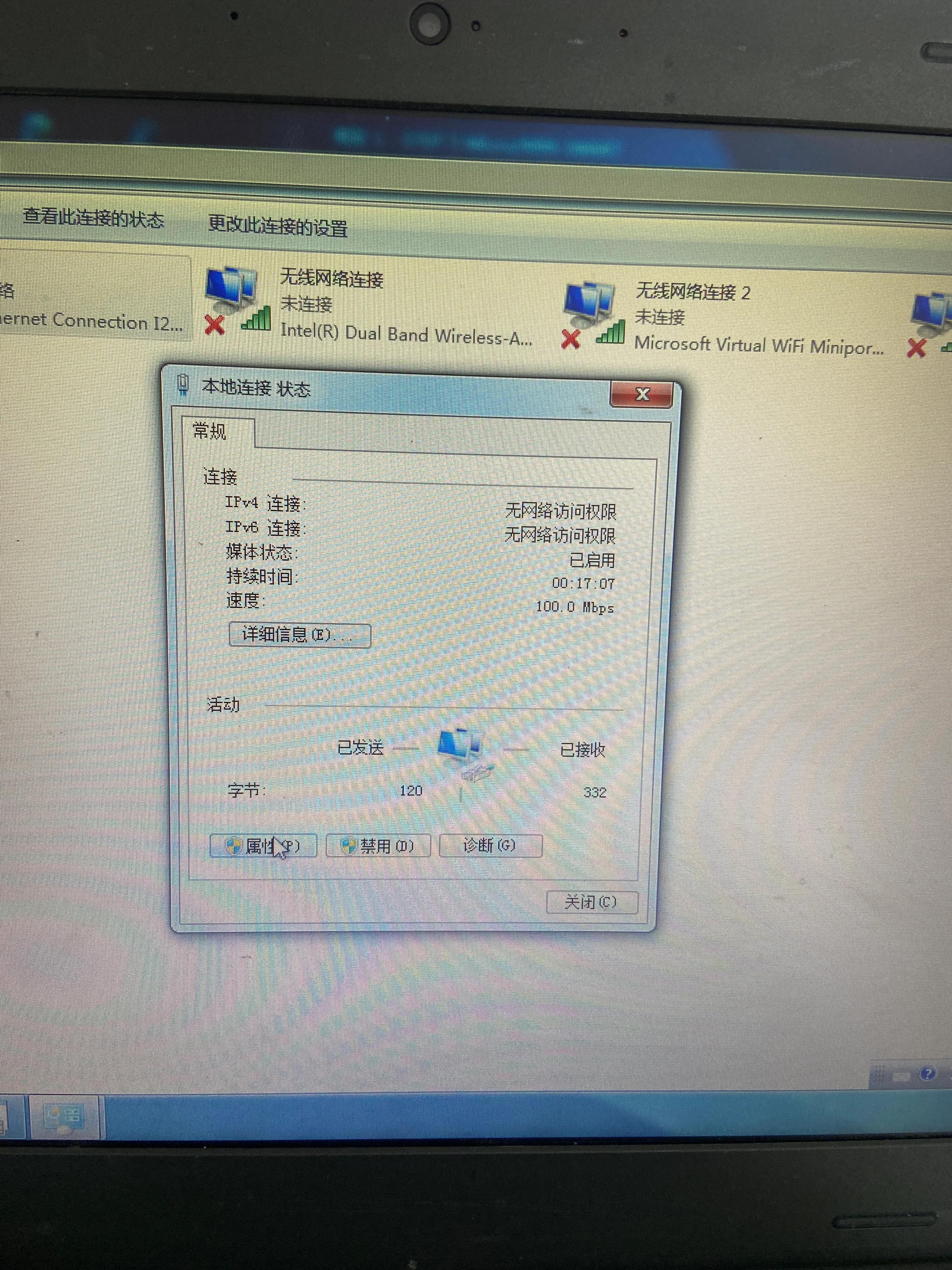

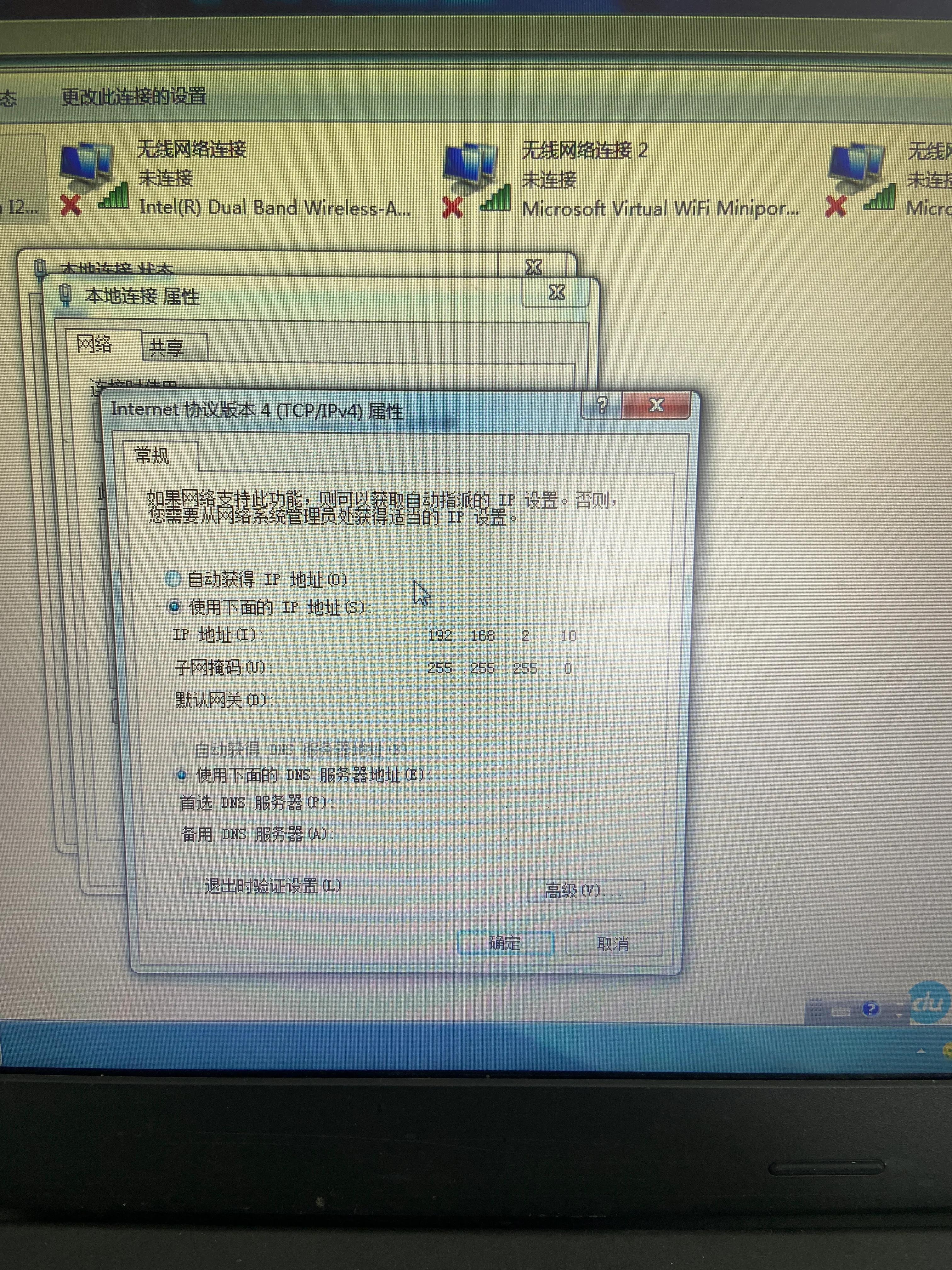

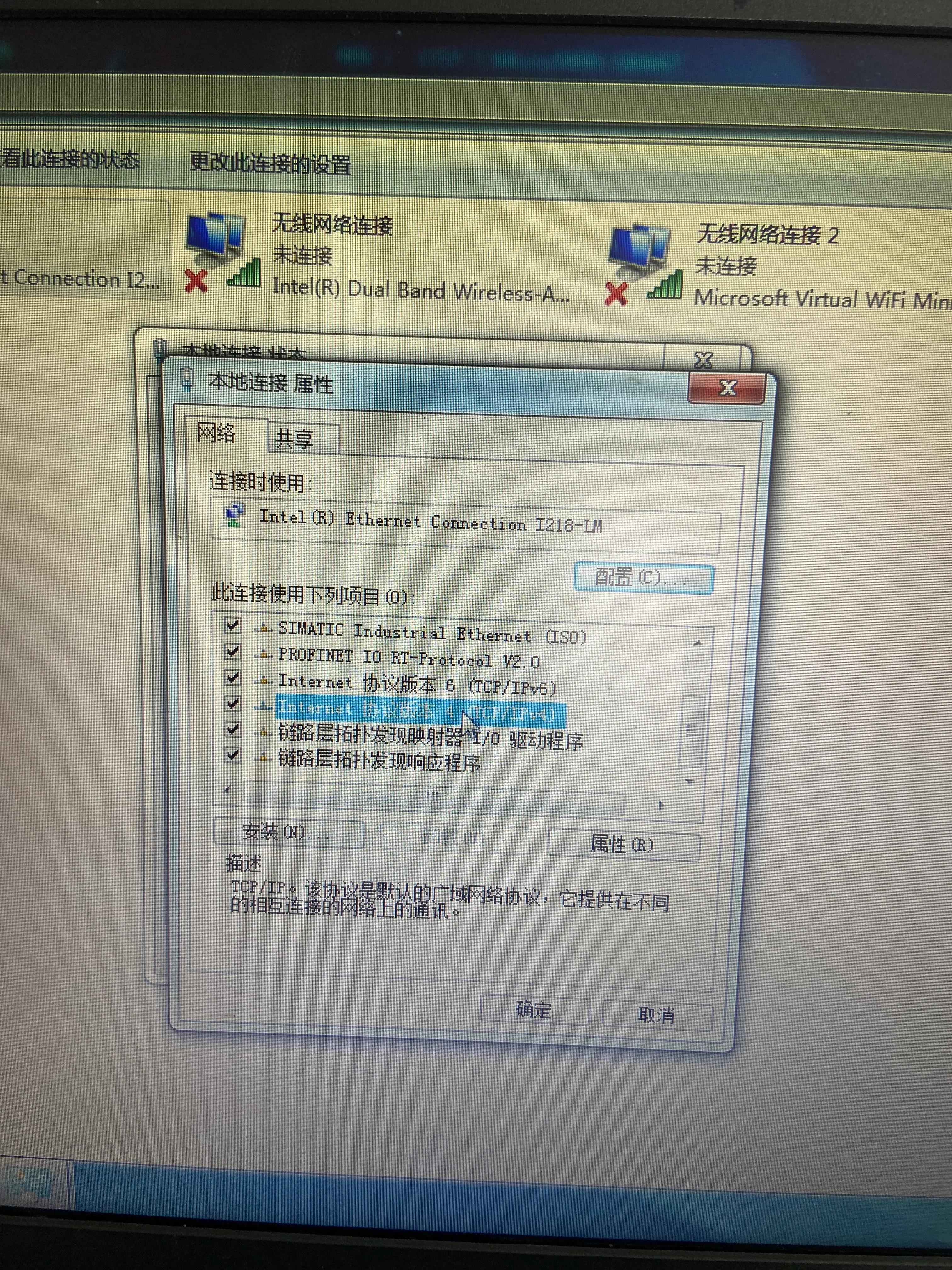

3>然后需要设置电脑IP和触摸屏IP在同一网段，方法如下：打开控制面板——适配器设置——本地连接——属性——TC/IPV4——IP改成192.168.2.22

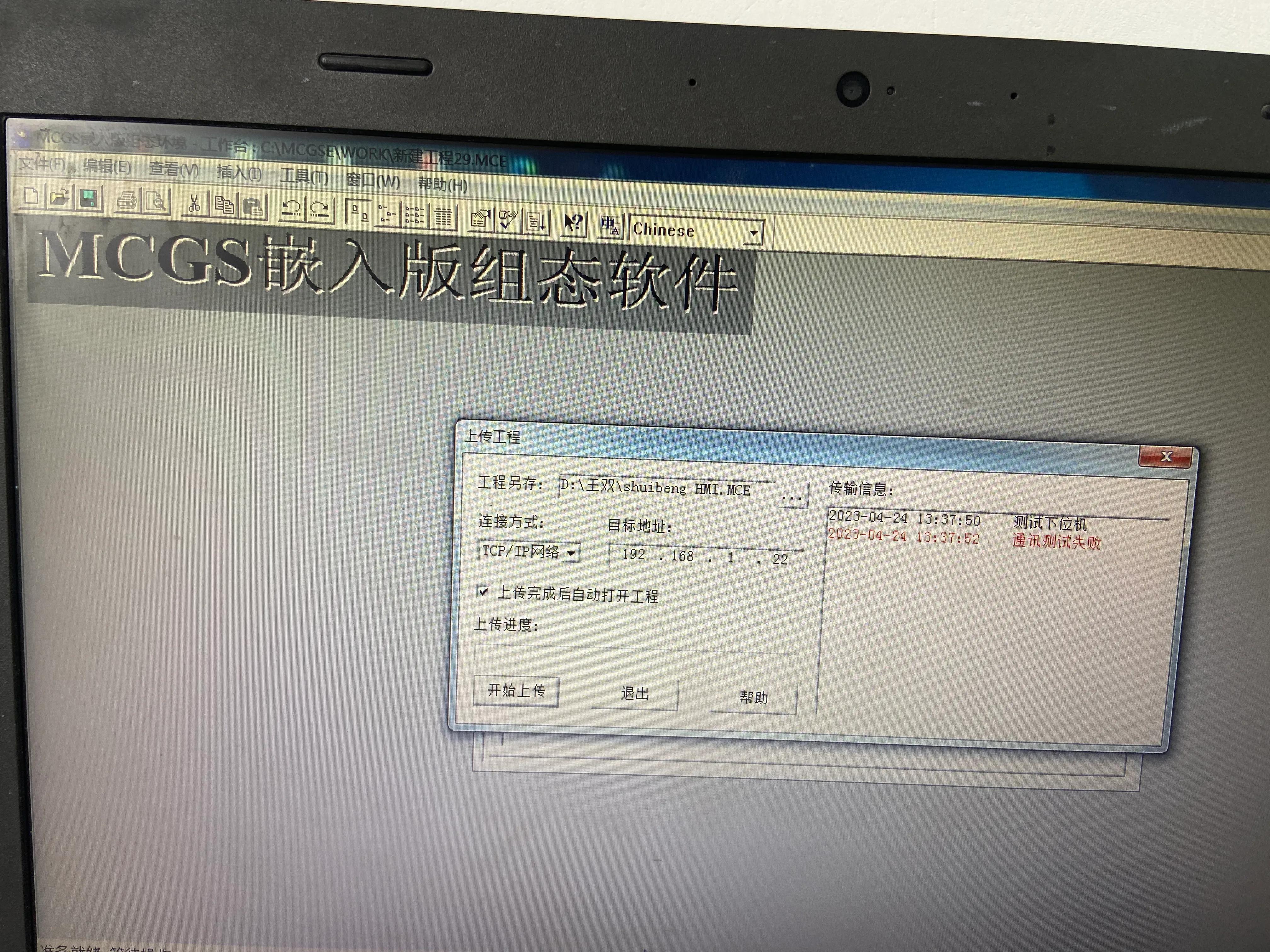

4>再上载试一下，还是不行，没办法向找领导向供应商要一下源程序。

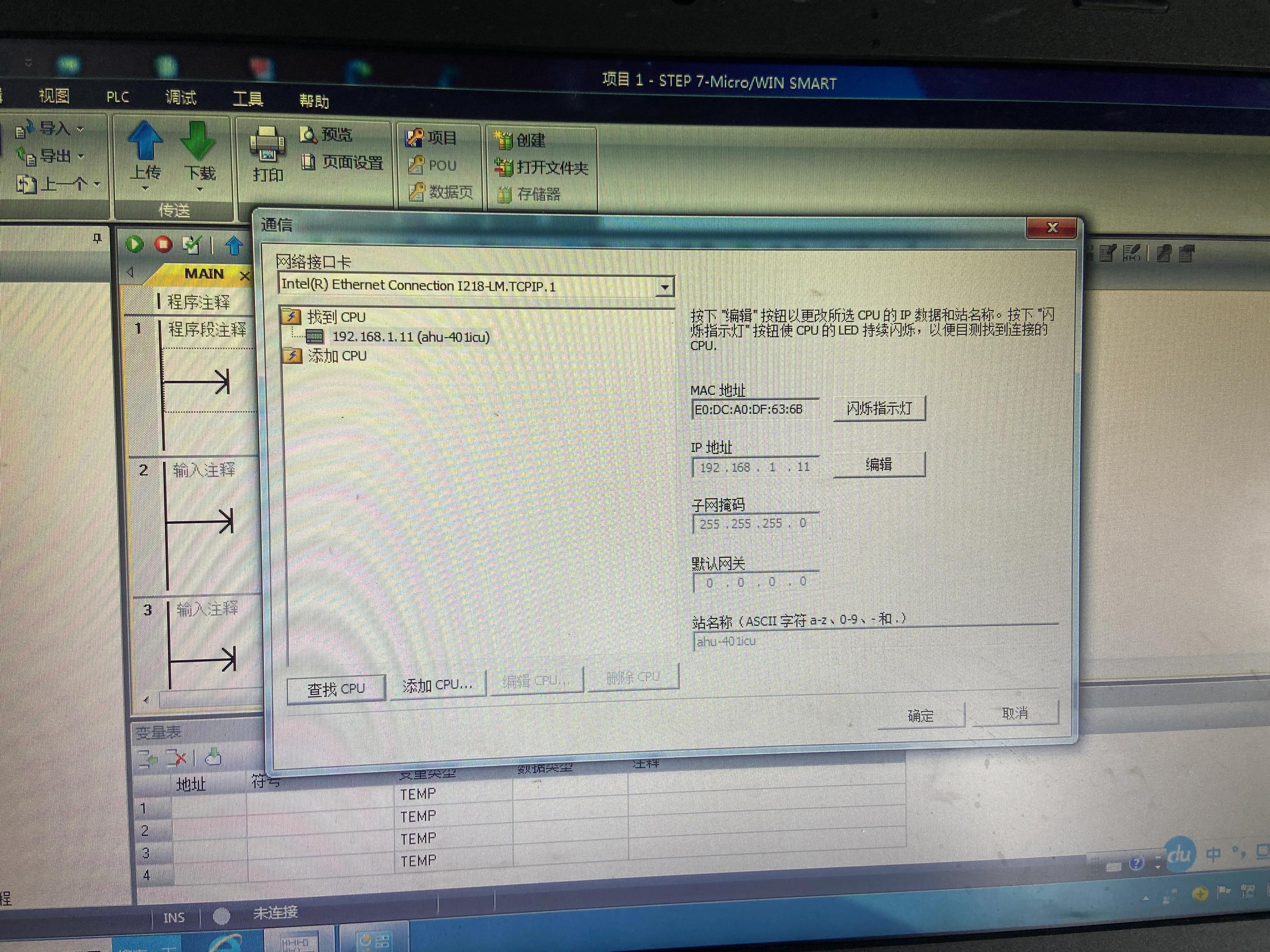

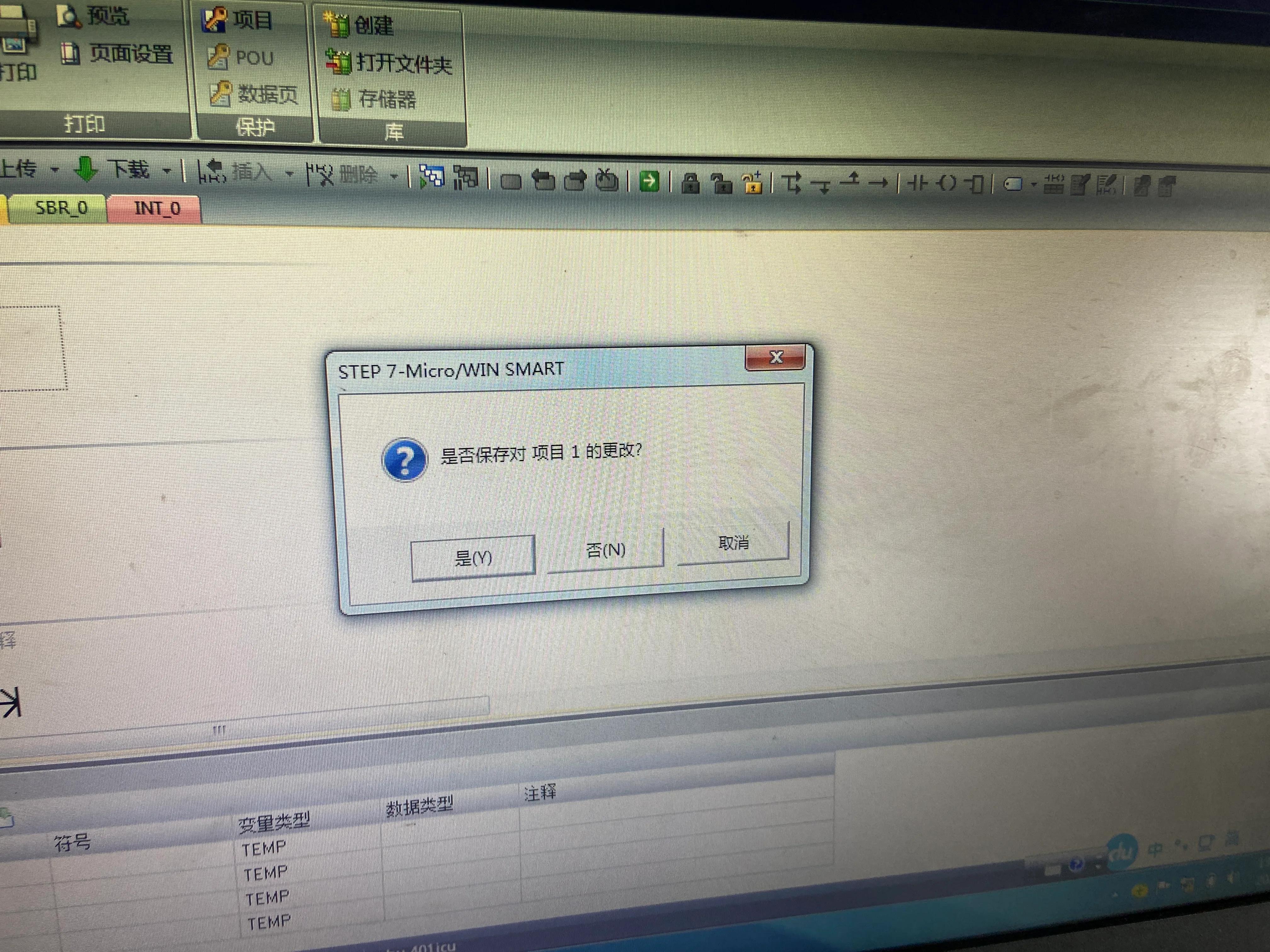

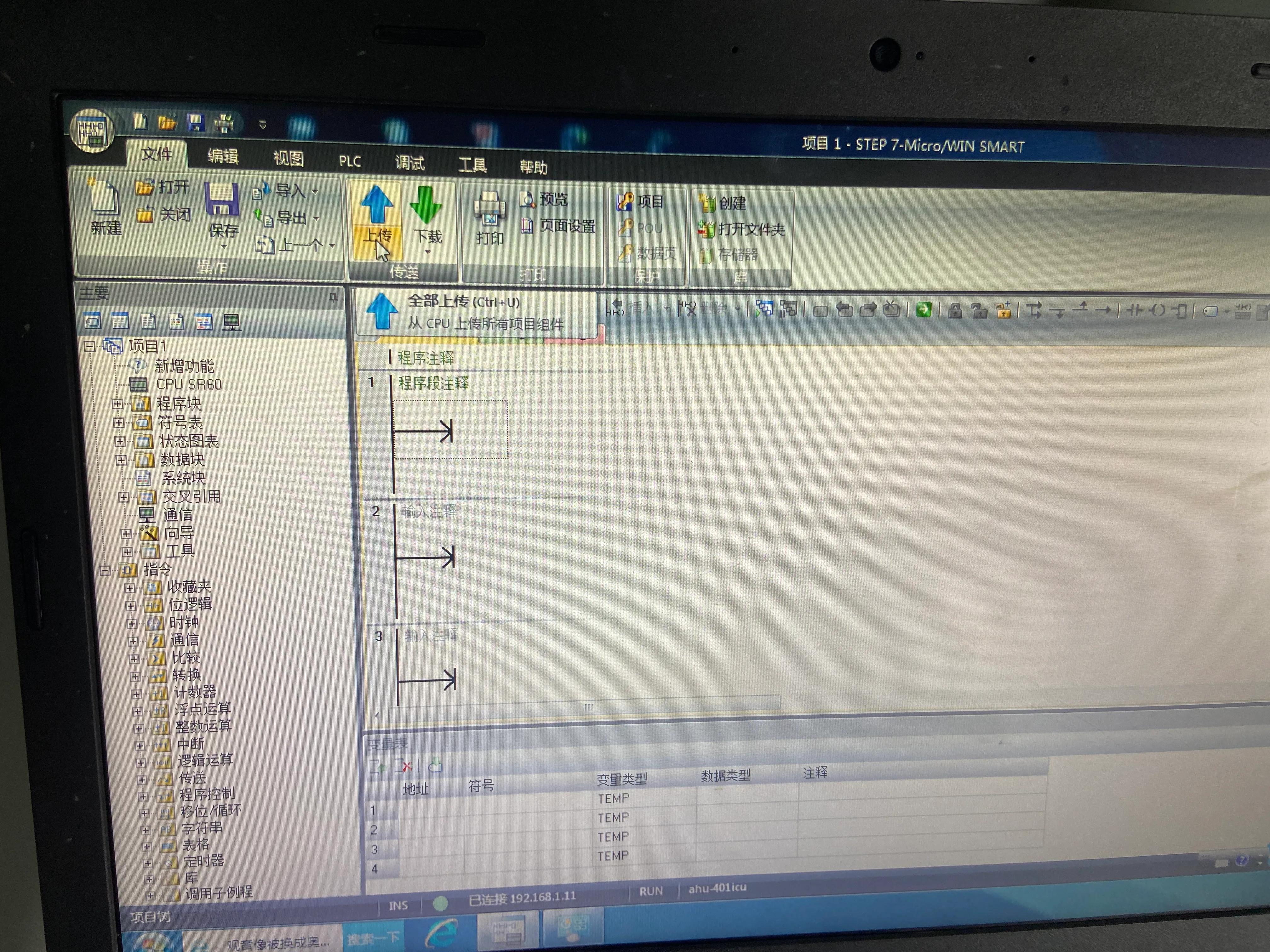

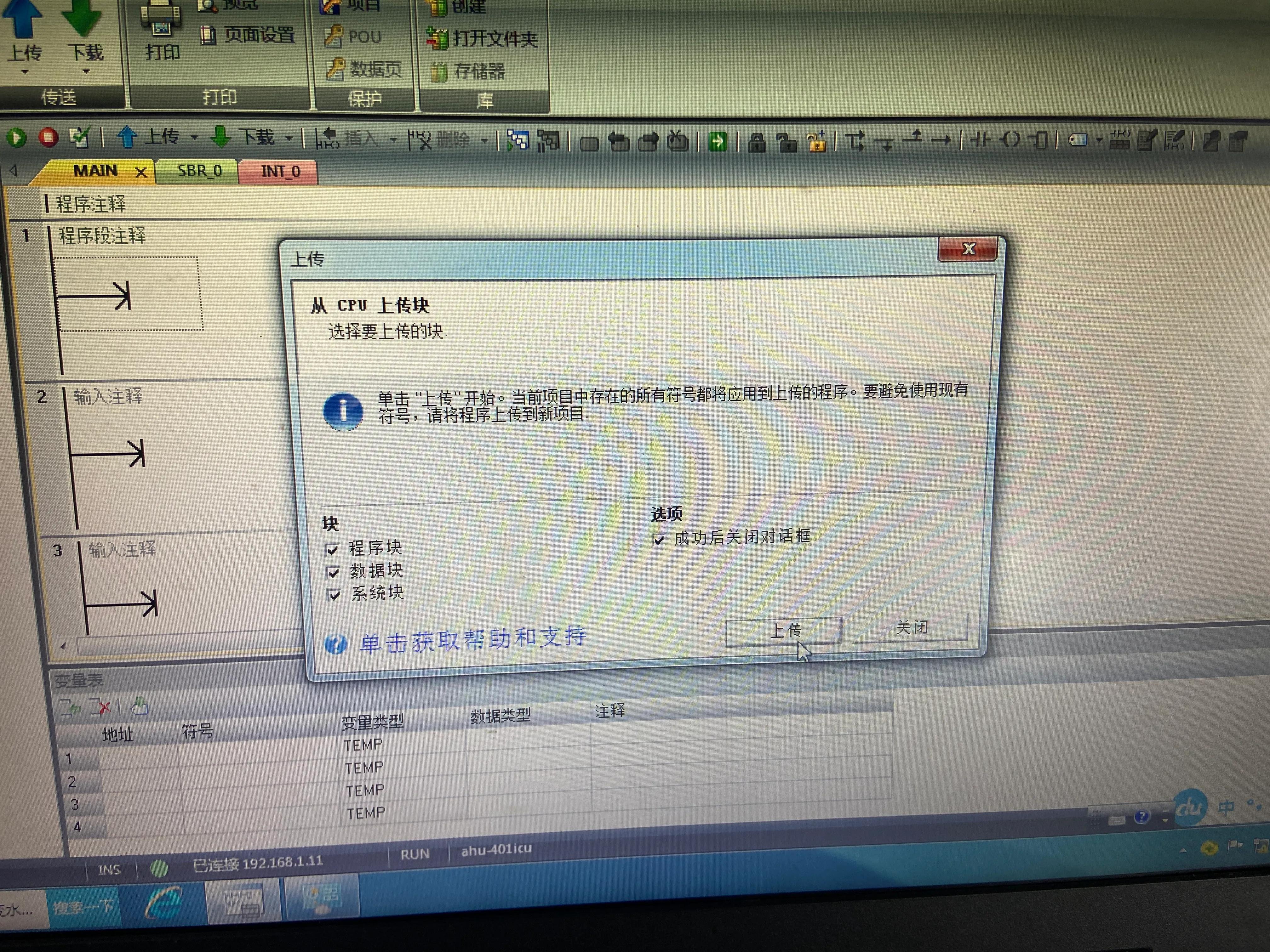

5>下载PLC程序：点击通讯——查询cpu——可以看到PLC的IP,根据PLC的IP设定电脑的IP到同一网段，方法跟上面讲的一样。点击确定——上传程序——是否对项目更改，点否——点上传——可以看到上载成功。
