上篇文章我们学习了变频器和伺服系统的区别。那么今天和大家聊一下，伺服驱动器的接线、编程方法以及注意事项。
伺服驱动器使用方法大体和变频器一样，在这里需要注意的是伺服驱动器的选型不只有功率一个参数，还有低惯量和高惯量。
低惯量类型一般转矩低，转速高，适合一些负载轻，运动频繁的控制。高惯量类型转矩高，转速低，适合一些负载较大的控制。所以需要根据现场情况选择合适的驱动器，否则要不就是转速跟不上，要不就是电机过热影响寿命。
这里我们以松下A5系列伺服驱动器配合西门子S7-200smart为例说明。
第一步，先接线，A5系列伺服驱动器需要接线的端子共有XA（供电电源的控制电源）、XB（电机输出线）、X4（控制线）和X6（电机编码器线）。我们看下接线图。（如果需要使用绝对位置控制，即是使用绝对编码器的话还需要通讯，绝对位置控制本身照比相对位置控制更加准确，且不受外界因素影响，缺点是绝对位置编码器不好维护，出现问题后需要手动复位，复位过程较麻烦，而且松下的驱动器为了保证绝对编码器的精度和安全，通讯使用的是很复杂的多次校验，对于新手很不友好，需要先学习中断，本篇文章不做拓展，如果敢兴趣的话请在评论区留言）
控制端子上有很多保护端子，需要将这些端子都短接才能正常使用
绝对编码器通讯数据图
接完线后我们需要在驱动器上设置控制模式，参数等等。
其中，伺服系统的控制模式分为
一：位置控制模式
二：速度控制模式
三：转矩控制模式
四：全闭环控制模式
根据需要驱动的设备选择模式，每个模式的参数设置方法都不相同，但只要熟悉一个其他的调试起来也很快。
这只是试运行参数，并不是所有参数，参数设置请参考驱动器手册
设置完参数后我们看下程序，以前我们说过，西门子s7-200smart系列对运动控制支持得很好，不仅最大脉冲数足够，而且运动控制非常方便，不需要拓展库文件。
打开S7-200smart软件后添加运动向导（轴的区别只在于输出的Q点不同）

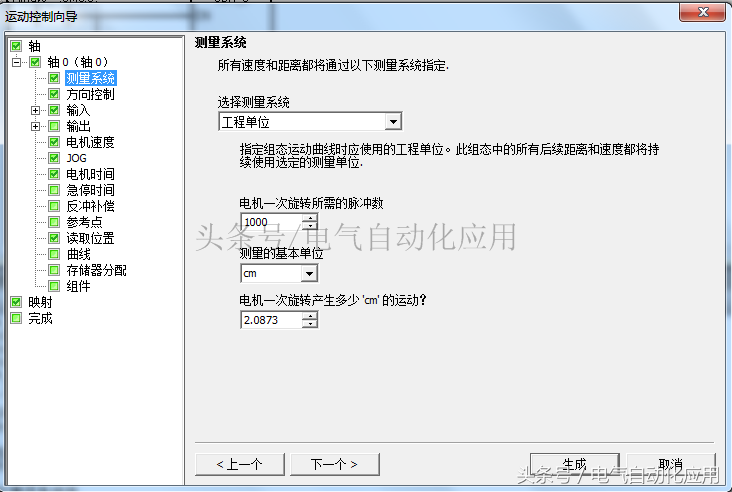

按照电机参数和机械尺寸填写实际数据，以便与真实位置对应。
选择一种模式，这种方式便于直观输出。
前后急停限位，安全措施。
手动速度和最大速度，根据电机数据填写。
清零功能
控制端子，按照接线图接线即可
第二行为编码器清零，此文中的编码器为相对式。第三行为控制输出行，其中START端子应该由上升沿控制，文章中的是一个往复运动的例子。除了以上三个程序指令，运动控制还有其他功能，等着您来探索。
