西门子PLC的系统时间设置，这样学习很简单，早晚会用到，收藏吧

原创不易，请勿抄袭！

序：在工业应用中，很多时候我们需要使用PLC的日期与时间，比如在发生故障的时候需要追溯事件记录，然后分析故障原因，那么精确的时间就会使得追踪很方便；或者因为一些冬夏时至的功能控制发生了变化；或者我们需要在非常精确的现实时间点启动或者停止PLC命令等等。所以我们就需要读取PLC的日期时间并且在需要的时候对PLC的时间进行校准。

很多人觉得西门子日期格式很复杂，只是因为这些格式没有被系统的放在一起进行比较，通过本文的学习可以看出，西门子的日期格式虽然看起来复杂，但使用起来很方便，只要使用过一次后就可以对他们非常了解。

一 西门子S7-200/200smart系列

这系列的读取和写入指令非常简单，运用一个指令并填写地址即可，数据有固定格式。

二 S7-300/400、S1200、S1500系列

这一系列PLC的日期和时间数据类型较为复杂，包括；1日期( Date)、2日时间(Time_Of_ Day)、3长日时间LTOD (LTime_Of_Day)、4日期时间DT( Date_And_Time)、5日期长时间LDT (Date_And_LTime)、6长日期时间DTL。

对于西门子S7-300/400，S1200，S1500这些数据类型不是通用的。

其中“X”号为包含在该系统下

我们需要弄清这些日期格式

（1）日期 DATE

数据类型将日期作为无符号整数保存。数据中包括年、月和日；

数据类型 DATE 的操作数为十六进制形式，对应于自 01-01-1990 以来的日期值 (16#0000)。变量内容用距离1990年1月1日的天数以整数格式进行表示。常数格式为日期前加D#，例如D#2168 - 12-31表示的日期为2168年12月31日，相应变量的内容为W#16#FF62。下表列出了Date数据类型的属性。

DATE数据属性

(2)日时间 (Time_Of_ Day)

TOD (TIME_OF_DAY) 数据类型占用一个双字，存储从当天 0:00 h 开始的毫秒数，为无符号整数，常数表示格式为时间前加TOD#。

Time_Of_ Day数据属性

(3)长日时间 LTOD (LTime_Of_Day)

长日时间LTOD( LTime_Of_Day)数据类型占用2个双字，存储从当天0：00开始的纳秒数，为无符号整数。纳秒级的数据，只有S1500系列才拥有。

(4)日期时间 DT( Date_And_Time)

日期时间DT( Date_And_Time)数据类型存储日期和时间信息，格式为BCD。

(5)日期长时间 LDT (Date_And_LTime)

日期长时间LDT( Date_And_LTime)数据类型可存储自1970年1月1日0：00以来的日期和时间信息（单位为纳秒）。

(6)长日期时间 DTL

长日期时间( DTL)数据类型的操作数长度为12 个字节，以预定义结构存储日期和时间信息。

DTL数据类型的结构由几个部分组成，每一部分都包含不同的数据类型和取值范围。指定值的数据类型必须与相应元素的数据类型相匹配。表5-18给出了DTL数据类型的结构组成。

今天和大家分享一下数据格式；

下篇文章我会和大家分享具体的西门子PLC读取和写入日期和时间的实例以及注意事项。

喜欢的话请点赞并分享，您的支持是我坚持下去的动力！送人玫瑰，手有余香！

9如何读取和设置PLC的日期和时间

“PLC实时时钟精度:+/- 120 秒/月 实时时钟保持时间:通常为 7 天，25 °C 时最少为 6 天（免维护超级电容）,那如何设置PLC的日期和时间？总的来说两种方法，下面我们开始设置日期和时间。 ”

一、使用“设置时钟”命令设置实时时钟

1. PLC通电，以太网连接编程计算机，打开编程软件STEP 7-Micro/WIN SMART，新建项目，重命名为“设置和读取实时时钟”，单击通信，连接到PLC。

2.在 PLC 菜单功能区的“修改”区域单击“设置时钟”按钮。

4. 在弹出的“CPU时钟操作”对话框，单击“读取CPU”按钮，读取ＰＬＣ的时钟，单击“读取ＰＣ”按钮，读取计算机的时钟，单击设置按钮，将计算机时间同步到ＰＬＣ。当然也可以手动设置日期、时间，再设置到ＰＬＣ中。

二、使用实时时钟指令读取和设置时间和日期

１．输入以下梯形图，不间断读取时钟保存在ＶＢ０－ＶＢ７８个字节中。

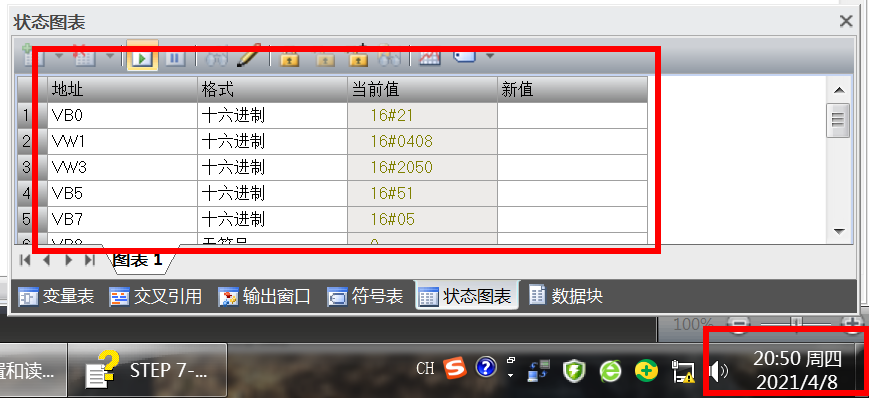

２．使用状态图表监视变量：ＶＢ０表示２０２１年的后两位２１，ＶＷ１表示日期４月８日，ＶＷ３表示现在的时间２０:５０分，　ＶＢ５表示５１秒　ＶＢ７表示星期四（其中１－７分别代表星期日到星期六，国外这样表达的）

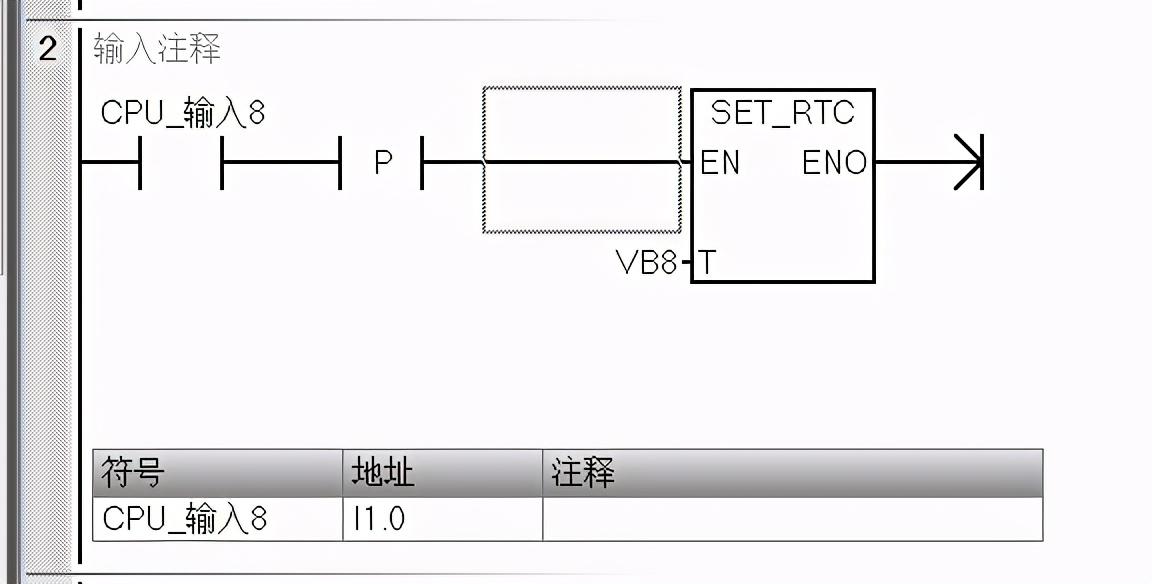

３．输入时钟时钟的梯形图，利用ＶＢ８后面的８个字节保存日期和时间的数据。

４．设置ＶＢ８保存的数据为２０１１年１１月１１日１１:１１：１１　星期一，利用手动写入功能写入到ＶＢ８－１５中。

５．按动Ｉ１．０将时间数据设置到ＰＬＣ的ＣＰＵ中，通过监控ＶＢ０的数据变化修改成功。
