PLC编程实例讲解 电梯的运行控制

PLC与变频器的接口电路图

Y0-S1：电梯上行方向使能信号；

Y1-S2：电梯下行方向使能信号：

Y2-S5：多段速指令1；

Y3-S6：多段速指令2；

Y4-S7：多段速指令3；

其中Y2、Y4同时给定信号为正常运行速度设定，Y2、Y3同时给定信号为爬行速度设定，Y4单独给定信号为检修速度设定。

输入输出点的时序控制

1.下行控制时序

当电梯确定好运行方向（向下运行）后，运行接触器Y12吸合，给轿厢提供一个预转矩防止电梯因重力作用倒溜。经过时间继电器T0设定时间后，Y13输出（抱闸接触器吸合）打开抱闸，经过时间继电器T1设定的时间后，Y1输出（给变频器下行使能信号），Y2、Y4输出（给变频器频率信号），电梯启动运行。

当电梯运行到目的层站，接收到换速信号后电梯换速运行，经过时间继电器T2（0.3S）设定时间后Y1、Y2、Y3信号消失，电梯依靠惯性蠕动，经过时间继电器T3（0.5S）后，运行接触器、抱闸接触器同时断开，电梯停止运行。

时序控制图

2.上行控制时序

当电梯确定好运行方向（向上运行）后，运行接触器Y12吸合，给轿厢提供一个预转矩防止电梯出现溜车现象。经过时间继电器T0设定的时间后，Y13输出（抱闸接触器吸合）打开抱闸，经过时间继电器T1设定的时间后，Y1输出（给变频器下行使能信号），Y2、Y4输出给变频器频率信号，电梯开始向上运行。

当电梯到达目的层站，接收到换速信号后电梯换速运行，经过时间继电器T2（0.3s）设定时间后Y1、Y2、Y3信号消失，电梯依靠惯性蠕动，经过时间继电器T3（0.5S）后，运行接触器、抱闸接触器同时断开，电梯停止运行。

时序控制图

程序说明

1.启动运行

当电梯确定运行方向后，M10（上行定向继电器）或M11（下行方向定向继电器）常开触闭合，当电梯门关闭，厅门（X10）/轿门（X11）门锁触点闭合M300得电并自锁。电梯启动后，M300常开触头闭合，Y12得电，主接触器得电闭合。由于M300常开触头闭合，驱动定时器T0（0.5s）、T1（0.3s）开始工作。电梯启动0.3s，定时器T1常开触头闭合。若此时运行方向为上，程序经过启动继电器m300常开触头→上行定向继电器M10常开触头→换速继电器M90常闭触头→时间继电器T1常开触头→Y1常闭触头（互锁）→上限为开关X15常开触头→Y0得电。电梯启动后0.5s，T0常开触头闭合，Y13得电，电磁制动接触器得电闭合。

2.换速停止

当电梯换速到达门区时，换速辅助继电器M19动作，这时M19的常开触头闭合，驱动定时器T2（0.3s）、T3（0.5s），电梯开始换速。若电梯进入检修状态（没有按检修上行按钮X4或下行按钮X5），此时，X20常闭触头闭合→X4、X5检修上、下行按钮常闭触头→M19得电，M91常开触头闭合，驱动定时器T2（0.3s）、T3（0.5s），电梯换速。换速后0.3s，T2常闭触头断开，切断了频率信号Y2、Y3、Y4.换速后0.5s，T3常闭触头断开，Y13得电，电磁制动器接触器触头断开；Y12失电，主接触器触头断开；M300断开，上召唤信号消除。当电梯撞上上限为开关，X15断开，上行继电器Y0失电，电梯换速停止。

下行输出控制同理可得。

PLC电梯运行控制梯形图

「案例」S7-200SMART PLC自动扶梯程序设计

关注“PLC发烧友 ”，一起涨知识！

回复：“西门子全套”，领西门子系列电子资料包！

我们在各大商场中，经常看到电梯有两种速度，低速和高速，在无人乘坐电梯的时候，使用低速，当有人乘坐电梯，使用高速,以达到节能的目的。在本程序设计中使用MCGS触摸屏进行关联其中M0.0为启动电梯，M0.1停止电梯，M0.2光电感应开关(感应是否有人员乘坐电梯)，光电开关检测到有人员乘坐电梯时，启用高速运行，10S 内无人员再次乘坐电梯。那么电梯自动从高速切换到低速。

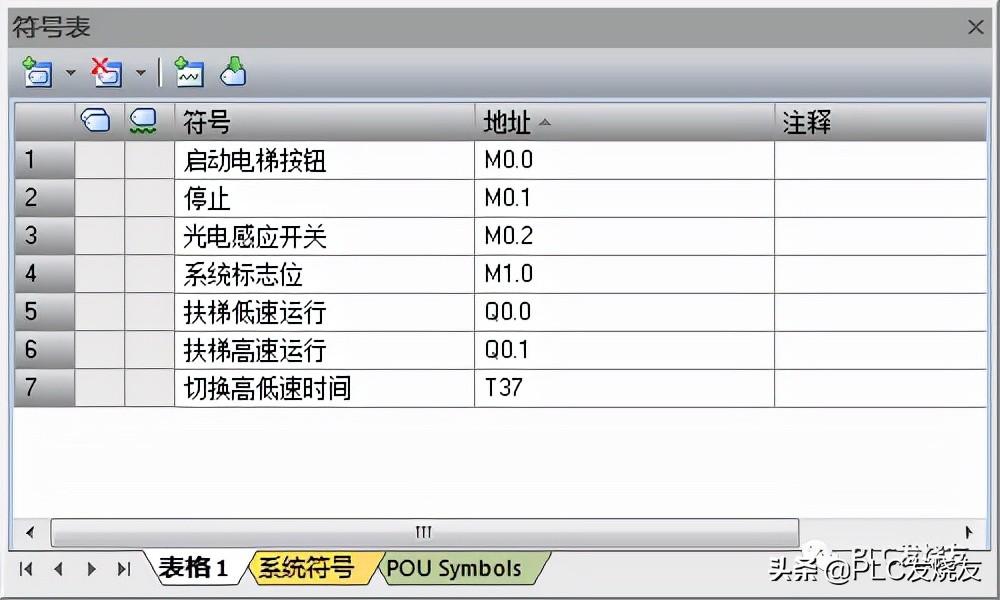

一、PLC程序设计

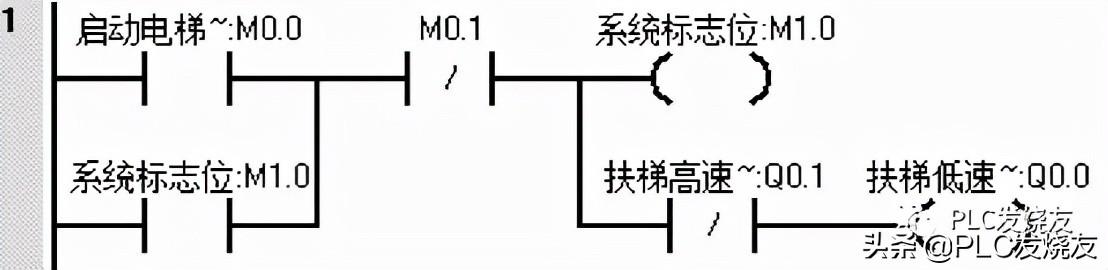

第一步：（按下启动按钮M0.0，启动系统标志位，M1.0启动并自锁，Q0.0线圈得电。）

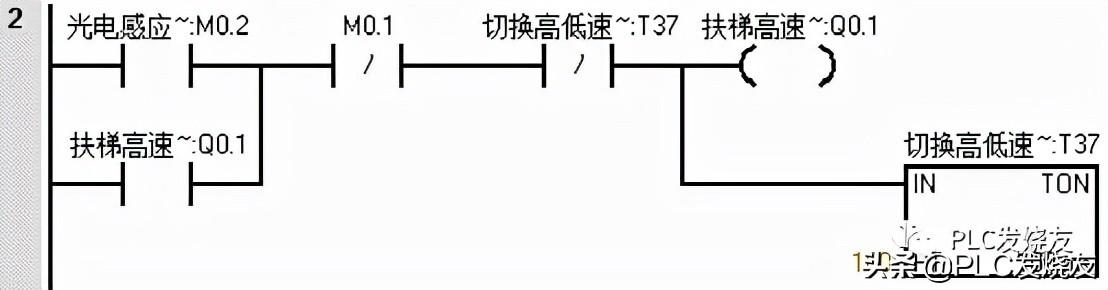

第二步：（当M0.2光电开关感应到信号，启动电机高速输出，Q0.1线圈得电。

在10秒内光电感应开关M0.2没有感应到信号，定时器TON定时时间到，TON的位状态为1，Q0.1电机高速输出断开，定时时间清零。Q0.0线圈得电，电机低速运行。在10秒内光电开关I0.2感应到信号，I0.2常闭触点断开，TO重新计时。）

二、PLC运行演示

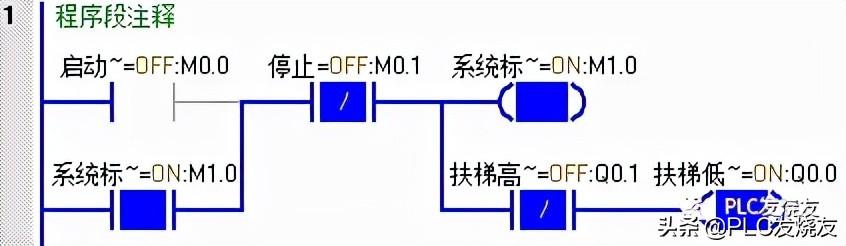

第一步：（电梯启动后，Q0.0线圈得电，电梯以低速运行，用高速的状态控制低速的输出当高速运行时低速断开）

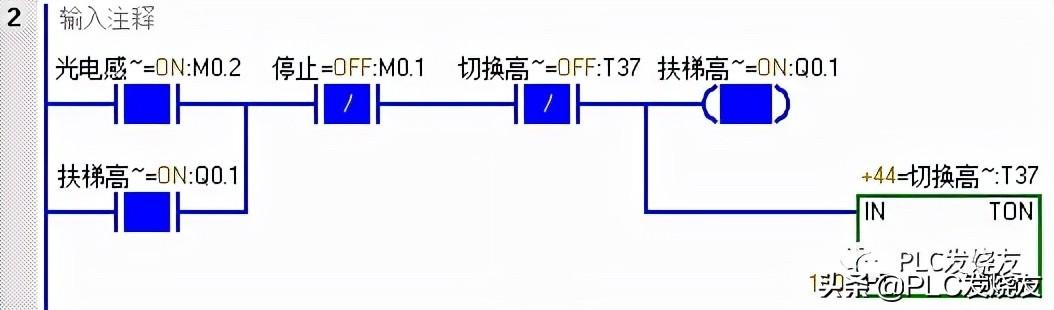

第二步：（光电开关感应带信号,光电开关感应带信号,在10S内光电开关没有被感应到TON状态位变为1高速断开。

在10S内,光电开关感应到信号,定时器重新计时。）

三、触摸屏配置与地址关联

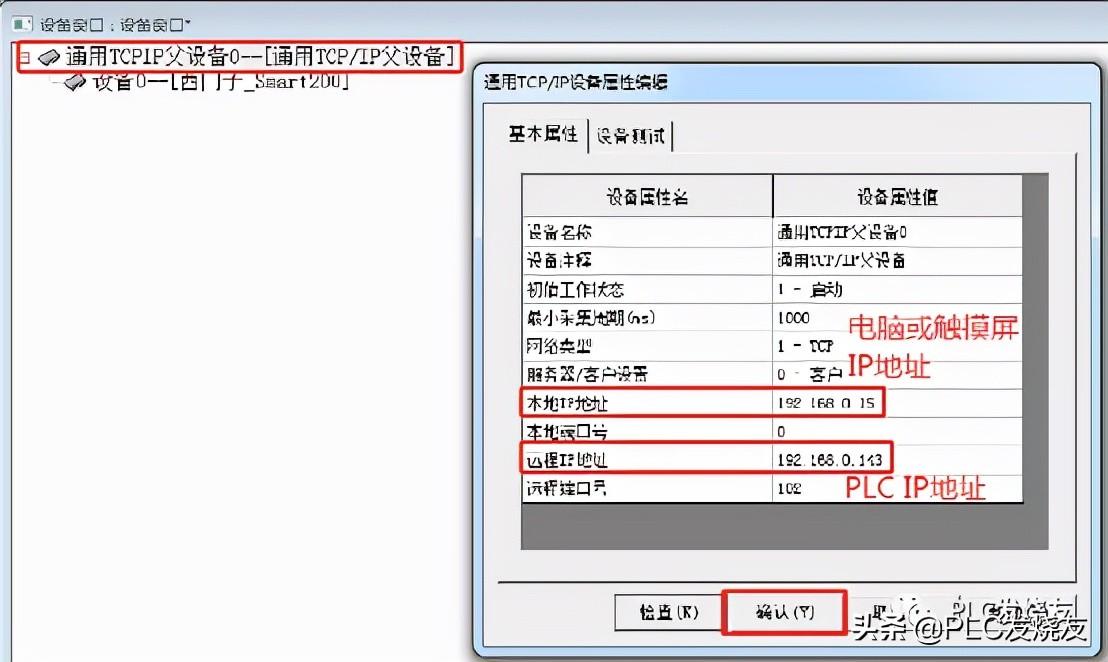

第一步：（双击设备窗口—双击通用TCP属性—本地IP触摸屏地址—远程IP PLC地址）

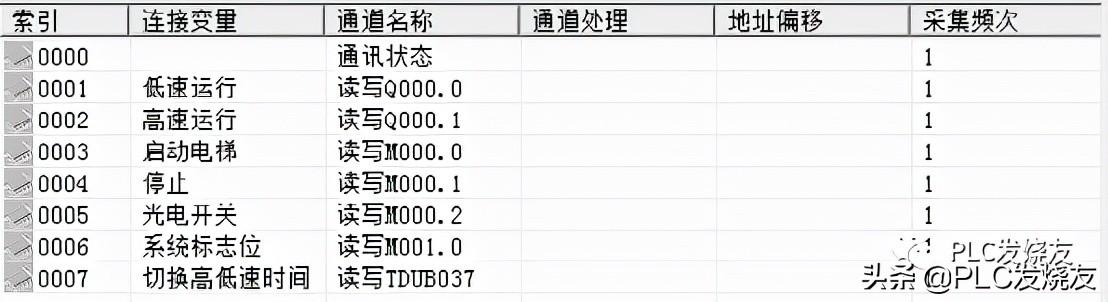

第二步：（根据PLC地址变量关联地址）

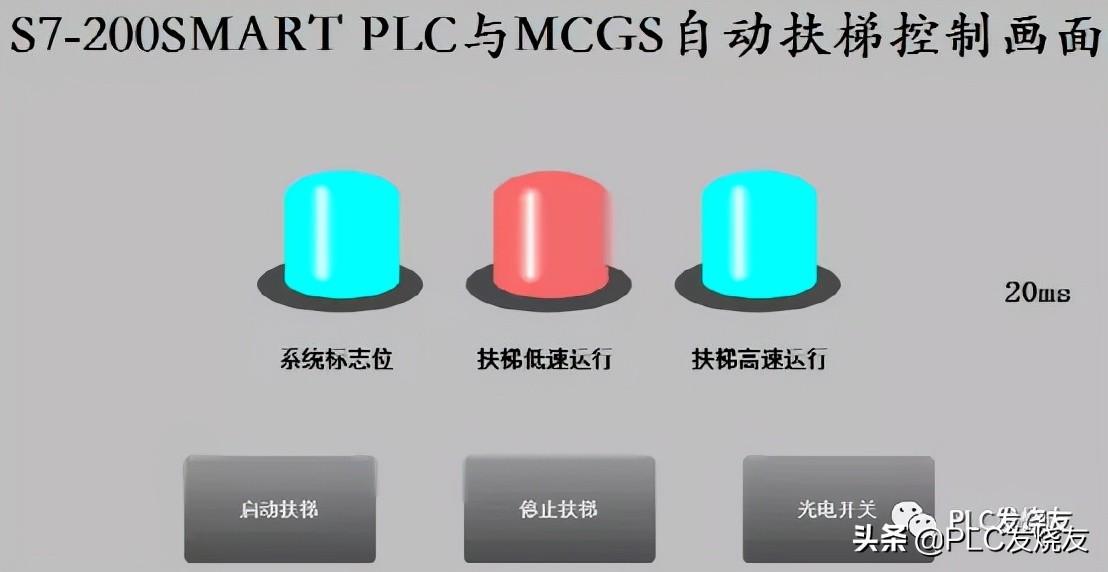

四、HMI画面设计与演示

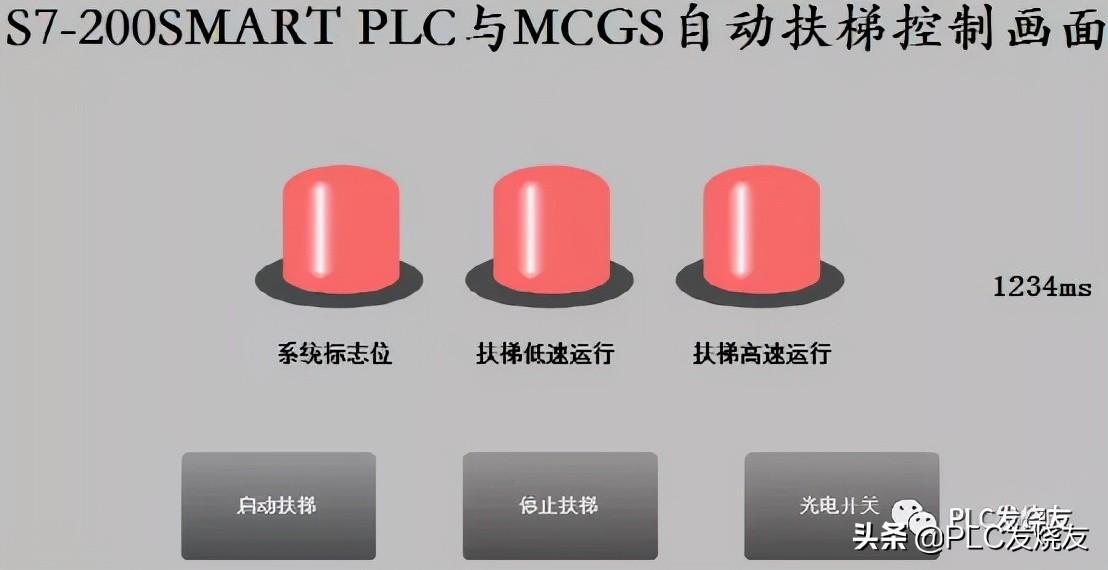

第一步（设计画面如下所示：）

第二步：（演示效果）

来源：技成培训网，作者：技成-徐陈爽，未经授权不得转载！

本篇文章是框架程序，实际现场考虑东西很多，主要是锻炼逻辑思维。评论处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。

回复：“西门子全套”，领西门子系列电子资料包！
