PLC入门难？首先看看这几个经典程序

有接触过PLC编程的童鞋，应该都有听过自锁、连锁和互锁等词语吧？

这是我们PLC编程的典型的基本编程环节，我们必须要掌握。下面小编就给大家分享一下几个最经典的小程序。

各位工控人，点击下方 “进入圈子”，技成电工课堂每天14:30 分享一些干货趣闻，

PLC、电工、变频器、制造业技术人才分享交流！ 认真阅读，文末有福利~

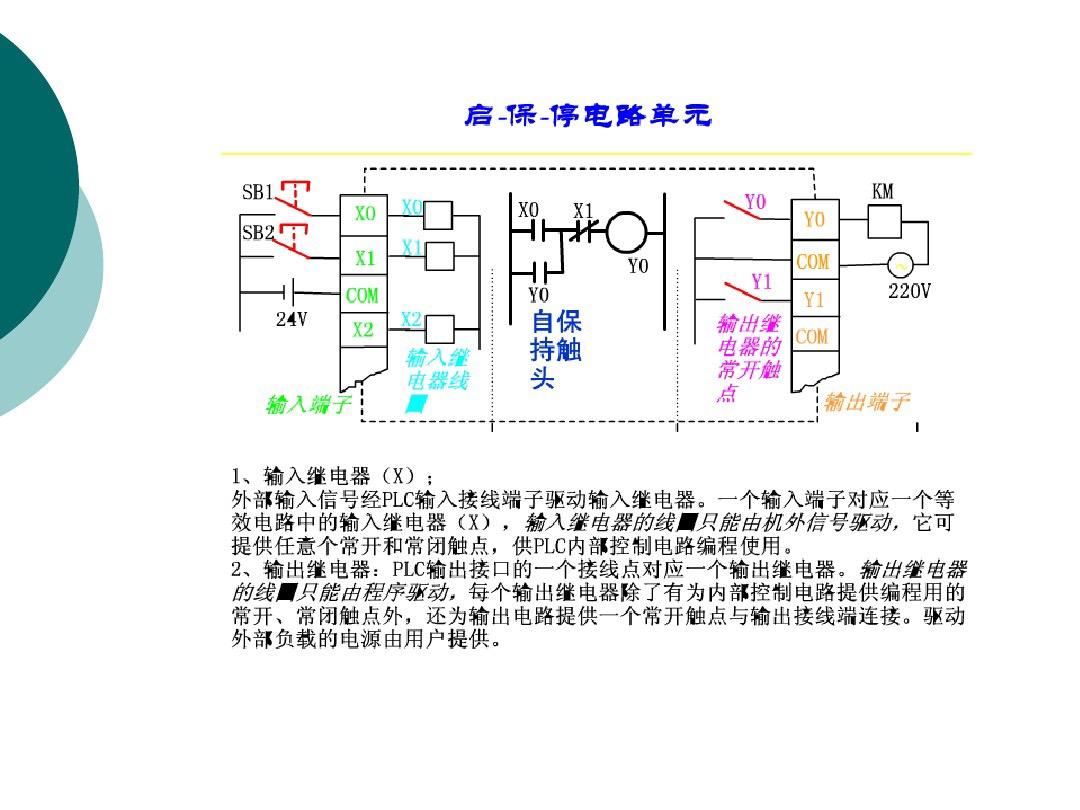

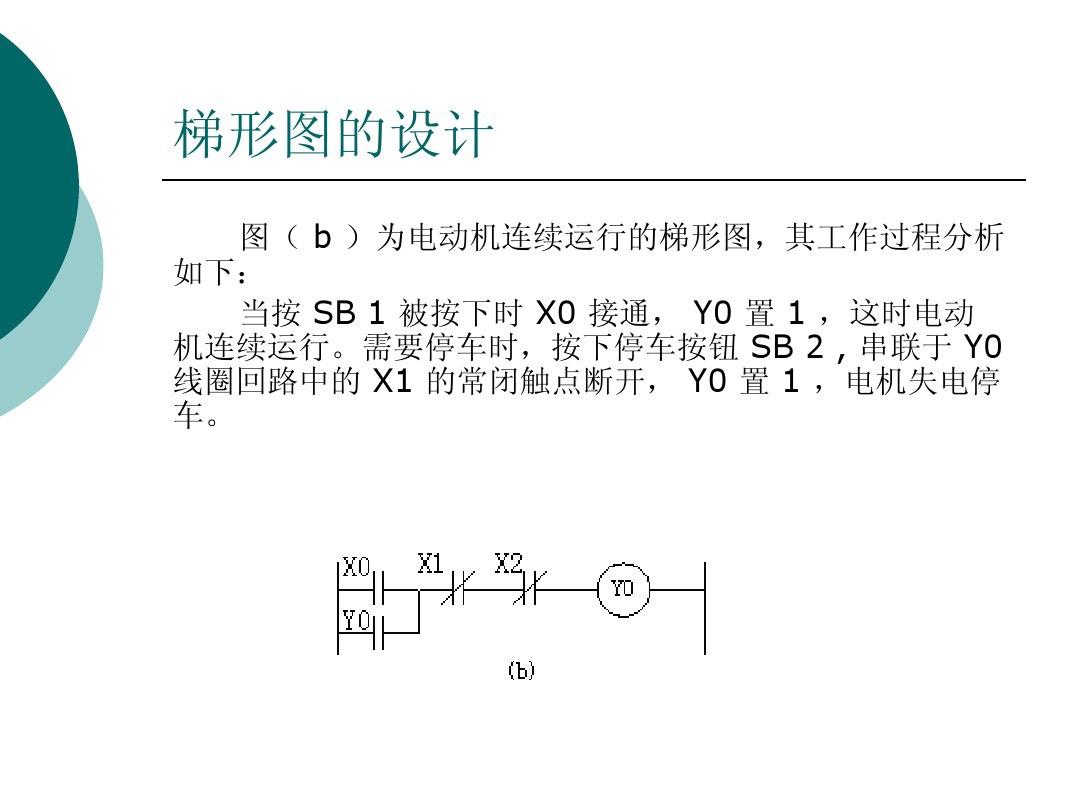

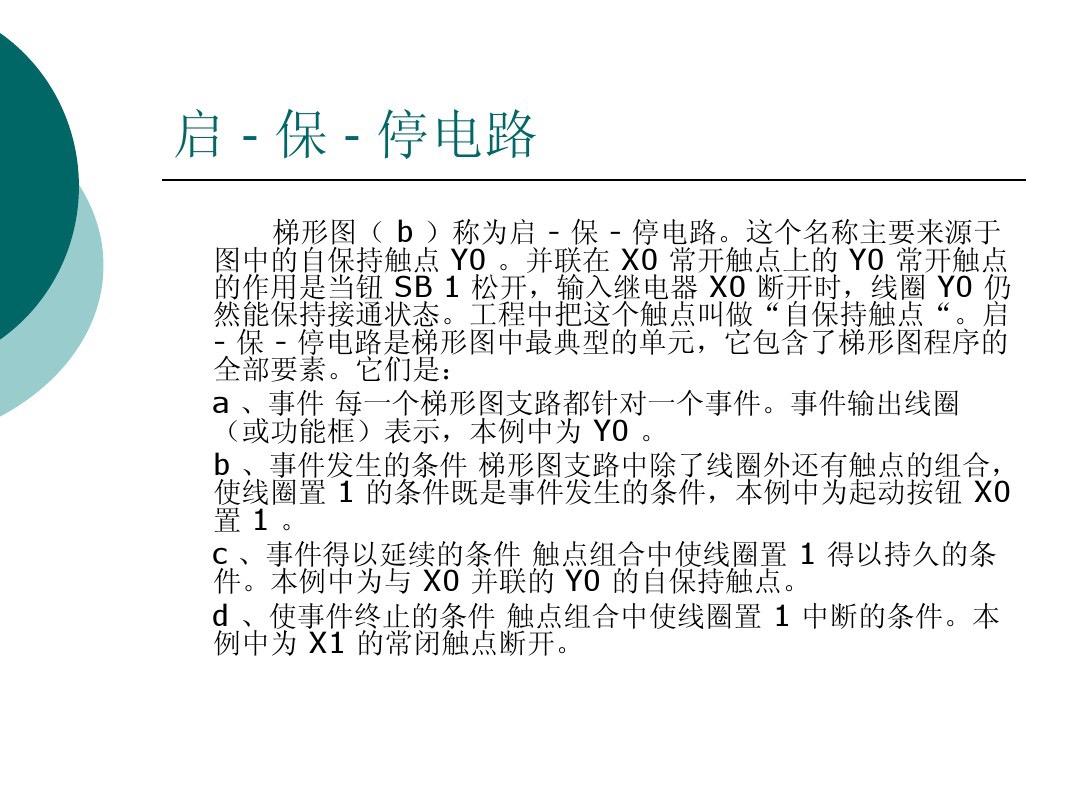

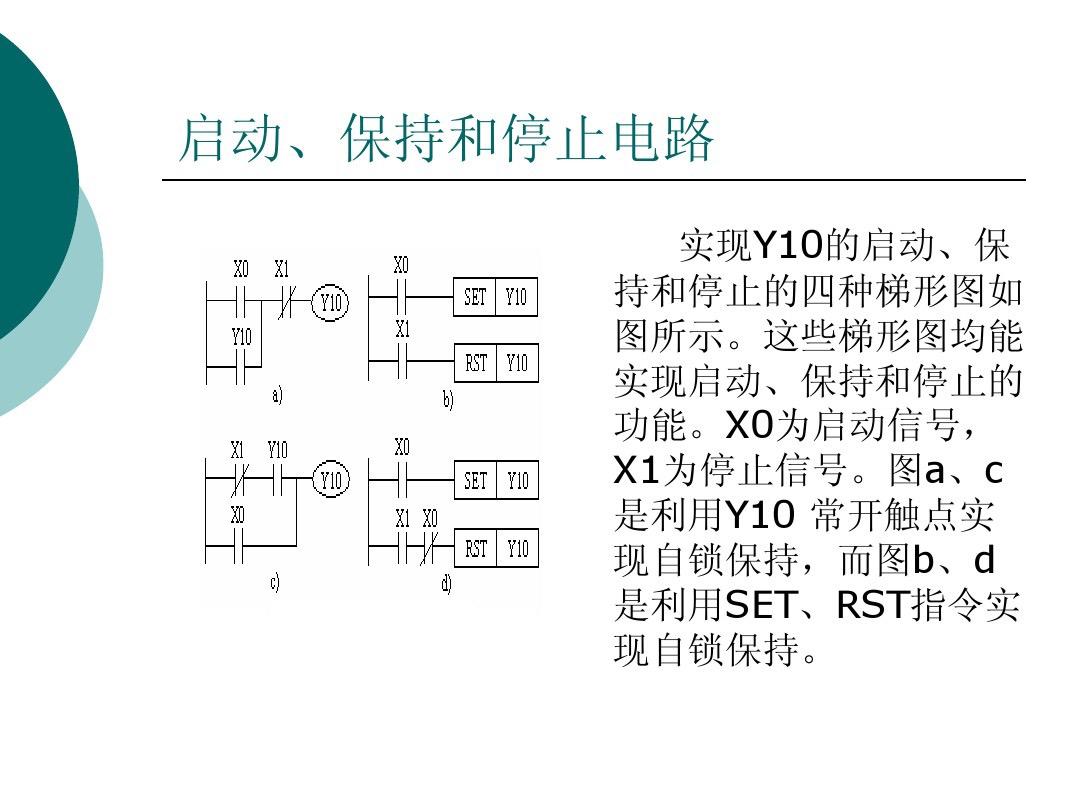

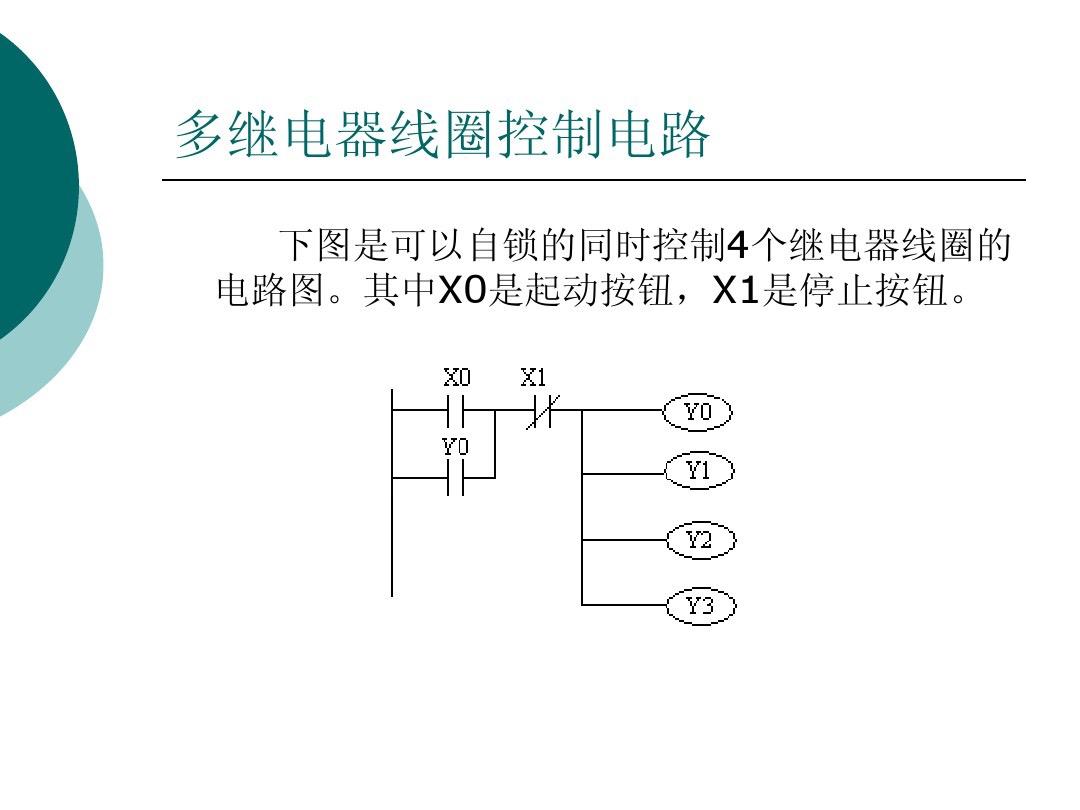

自锁（启保停）

自锁需要并联一个线圈输出的常开触点，当启动后，并联的常开触点起到维持输出继续闭合的作用，就是自锁。我们最常用的启保停程序就是自锁。

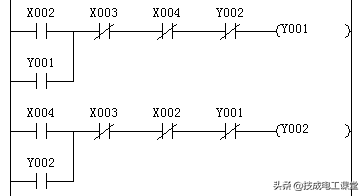

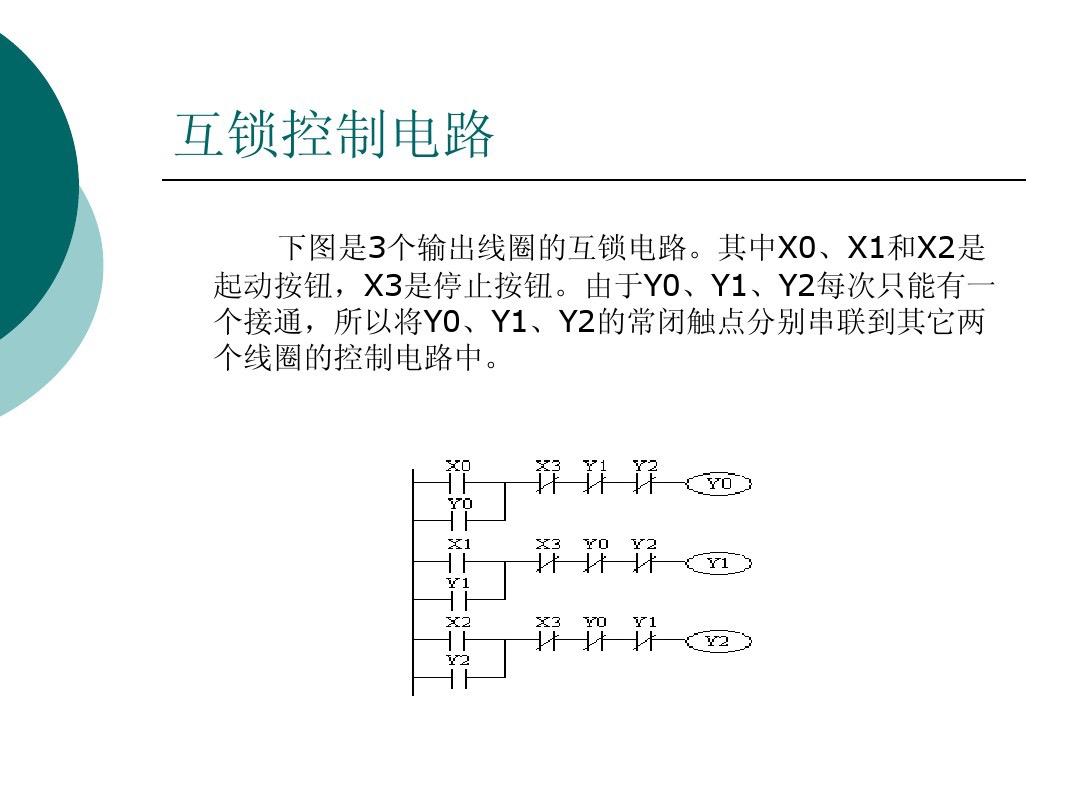

连锁和互锁（正反转）

连锁就是用两个或多个信号控制一个输出，其实就是触点串联程序。互锁其实是连锁的扩展，利用一个程序行的输出信号作为其他程序行的连锁触点，相互之间进行运行控制，就是互锁。当两个或多个输出之间存在不能同时运行的情况时，就需要用到互锁，比如正反转控制。

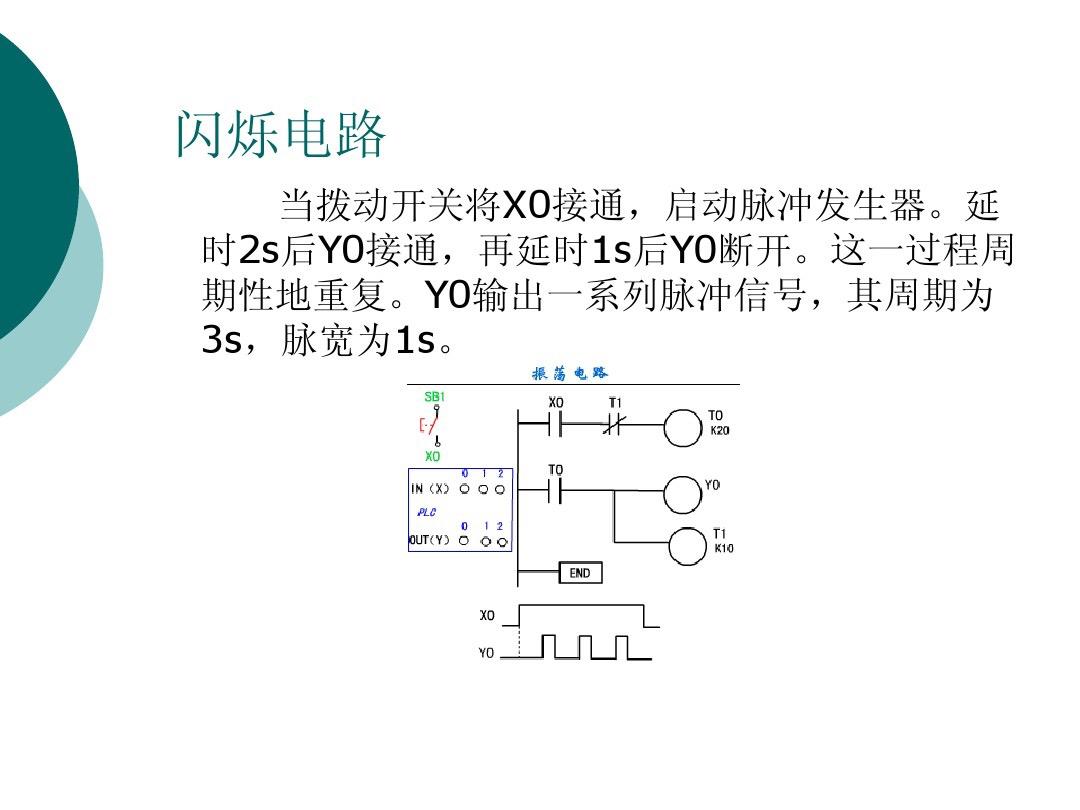

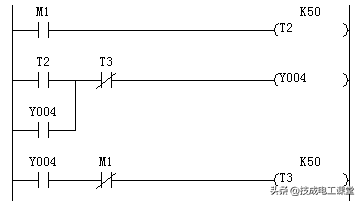

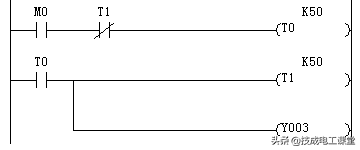

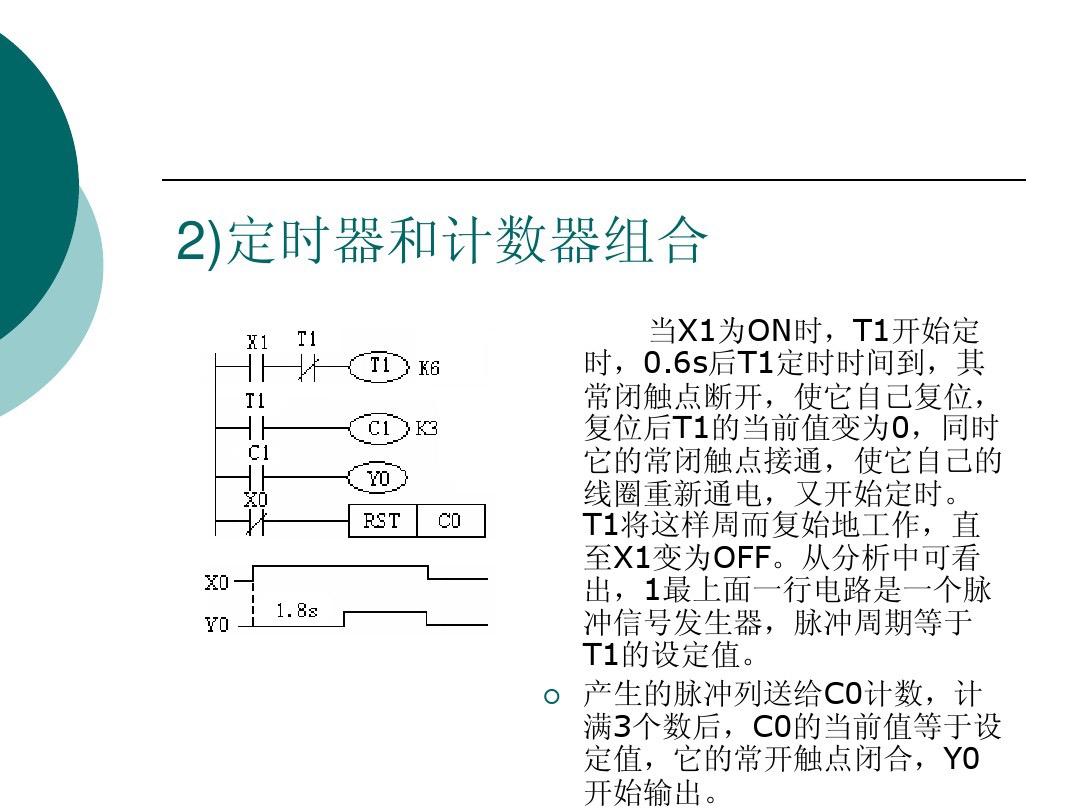

闪烁电路（报警灯）

闪烁电路，也叫振荡电路，就是灯亮与灭之间的不断循环，通过改定时器的设定值可以控制灯的闪烁频率。

延时接通和延时断开

通过定时器实现延迟一定时间使输出闭合，以及延迟一定时间使输出断开。

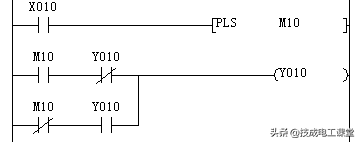

交替输出（单按钮控制启停）

交替输出电路其实就是单按钮控制启停功能，交替输出有N多种编程方法，这里仅以其中一种为例。

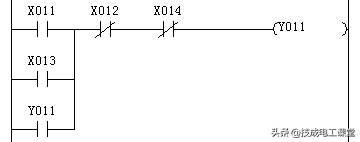

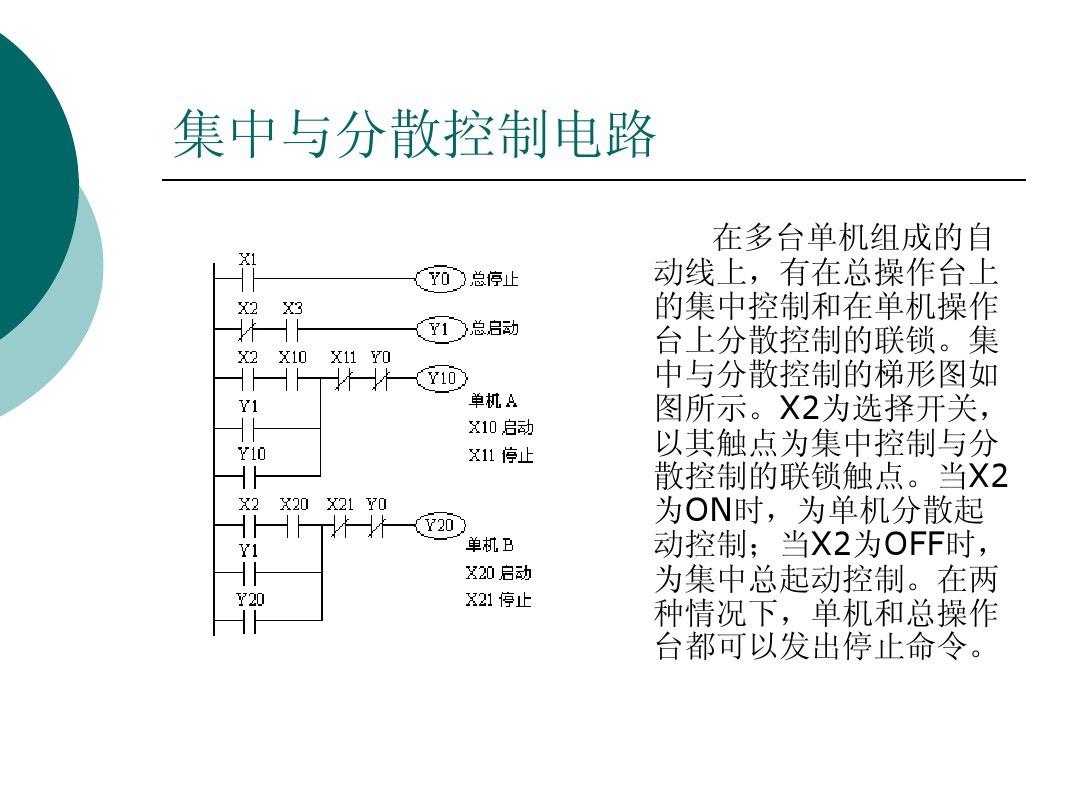

多点启停

多地控制一个输出时，把所有常开触点并联，常闭触点串联，就可以实现多点启停。

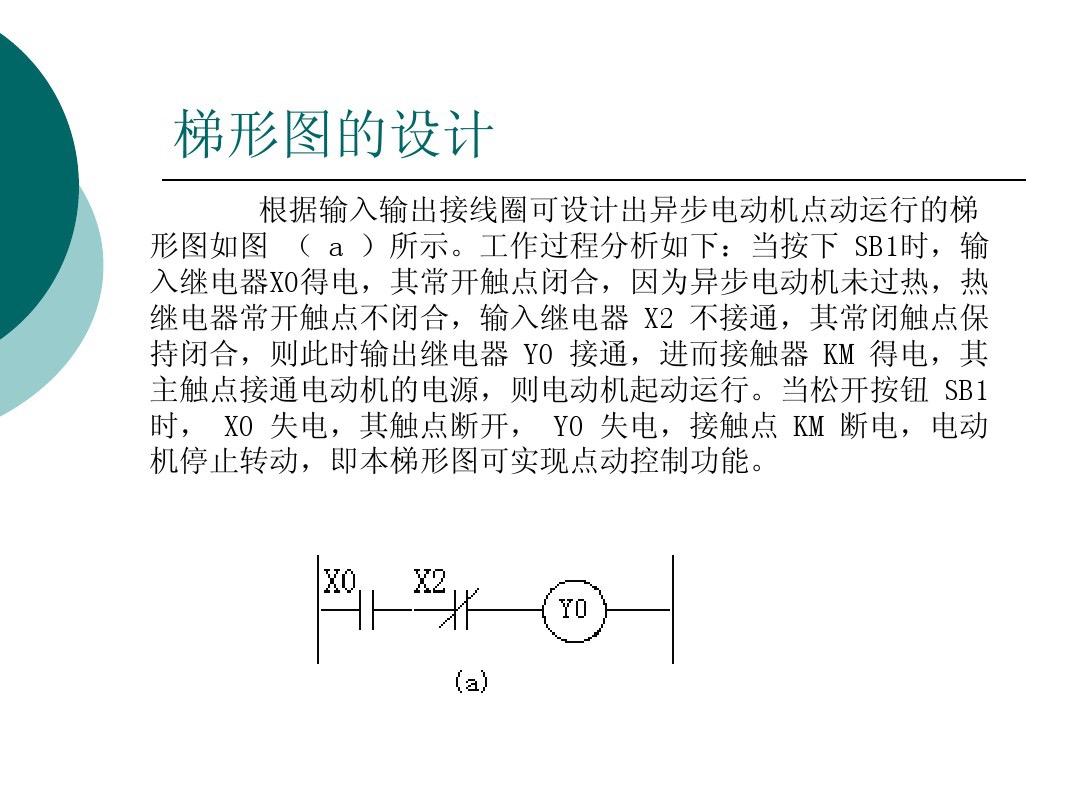

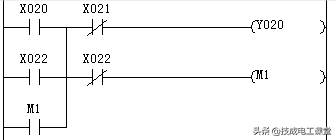

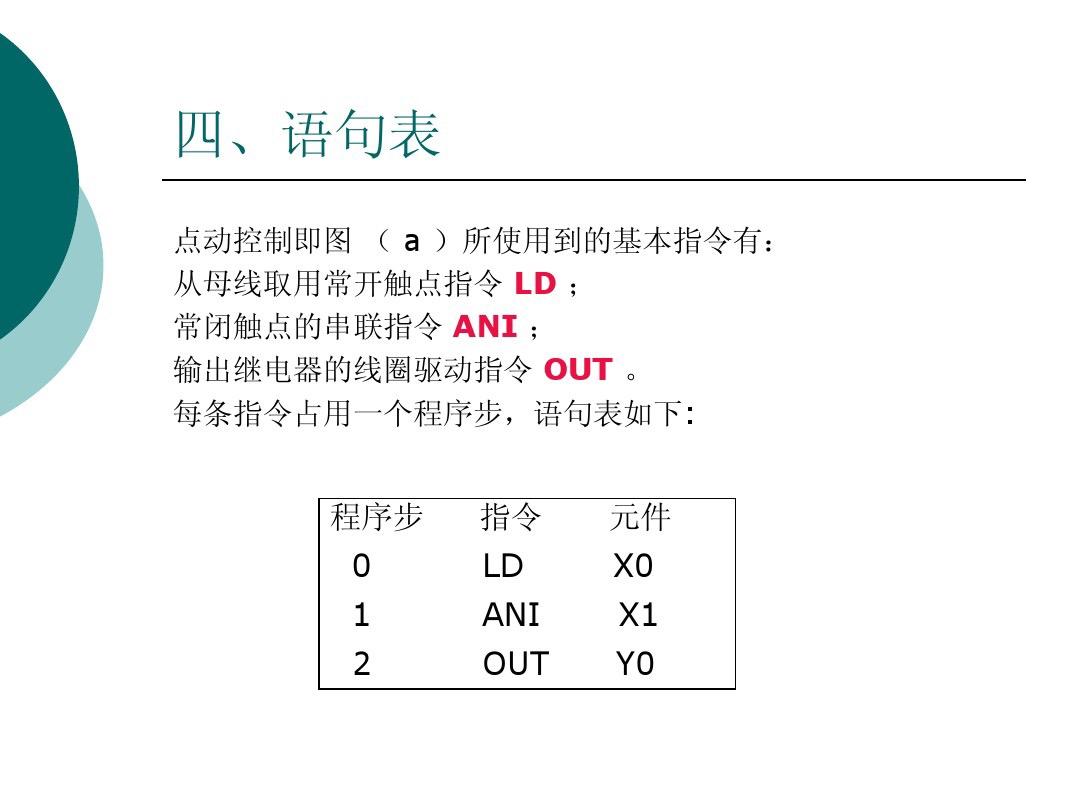

点动加连动运行

在继电控制中，点动是采用复合按钮实现的，利用复合按钮的先断后合功能可以实现点动。从继电控制转换成梯形图，只要修改一下，如下图梯形图程序就可以实现点动加连动运行的功能。当X22断开时，M1比Y20后断，X22的常闭触点阻止了Y22的自锁通路。

以上就是学习PLC必须掌握的几个经典程序，大家学会了吗？

⇩ 领取

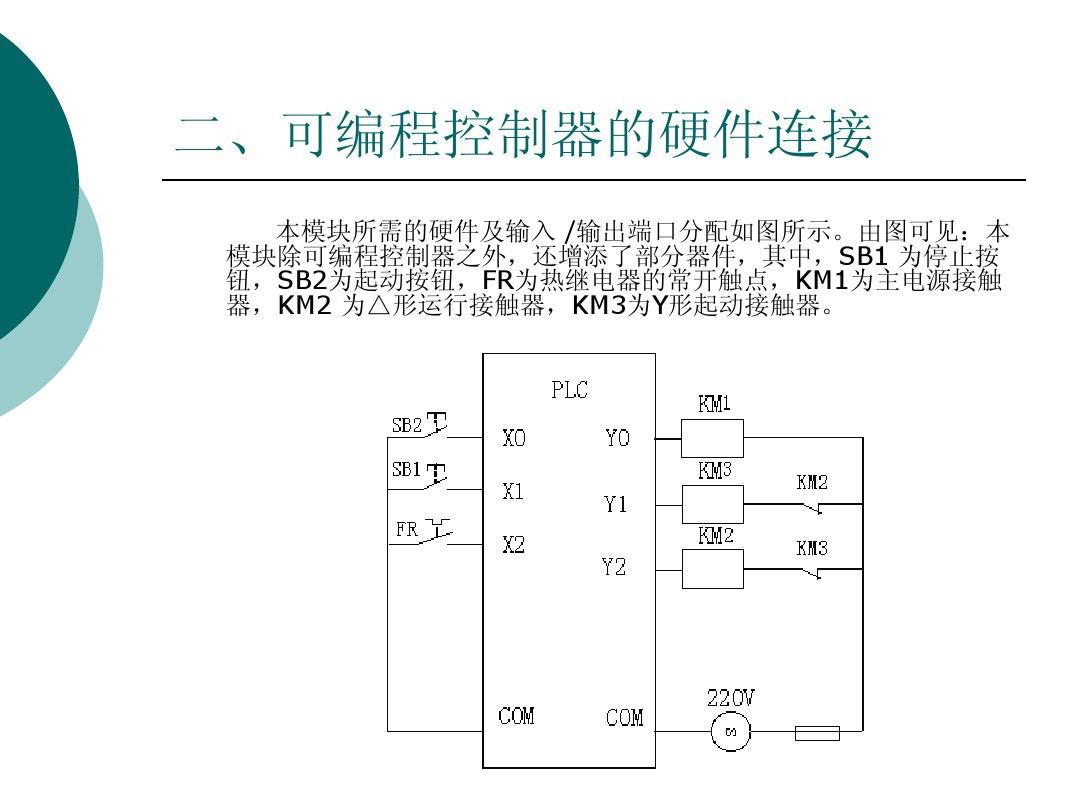

11个PLC常用的梯形图，具体该怎么理解？老电工举了3个案例来说明

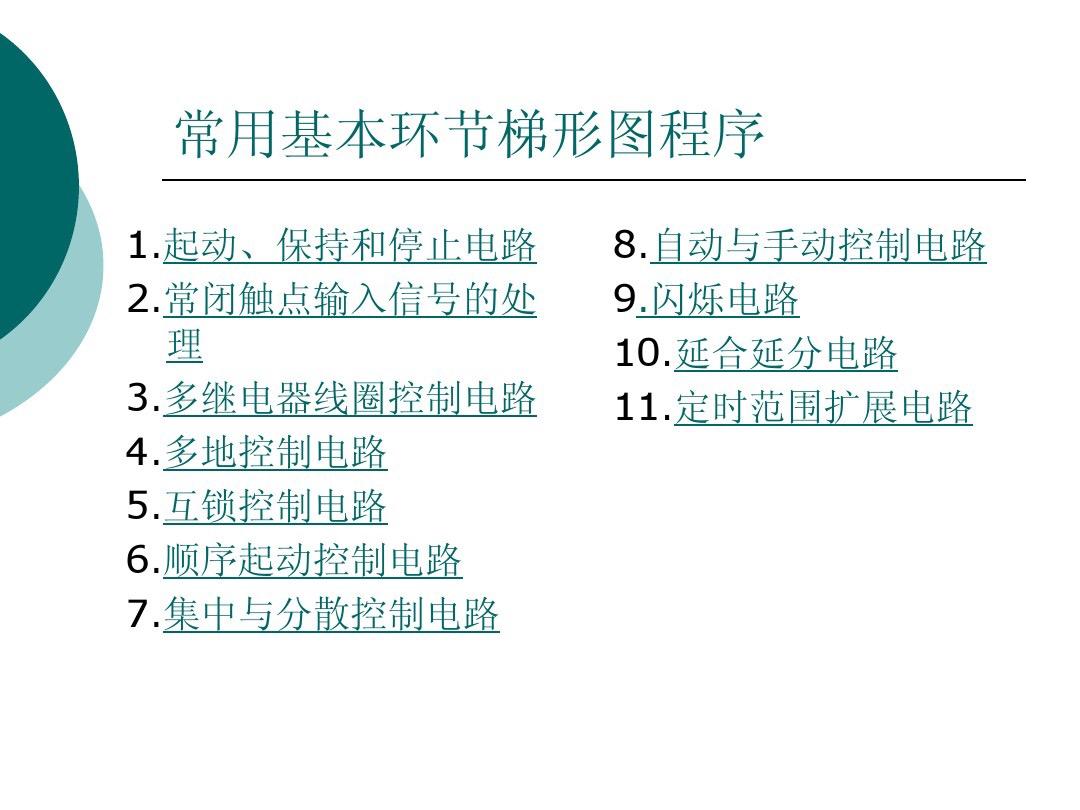

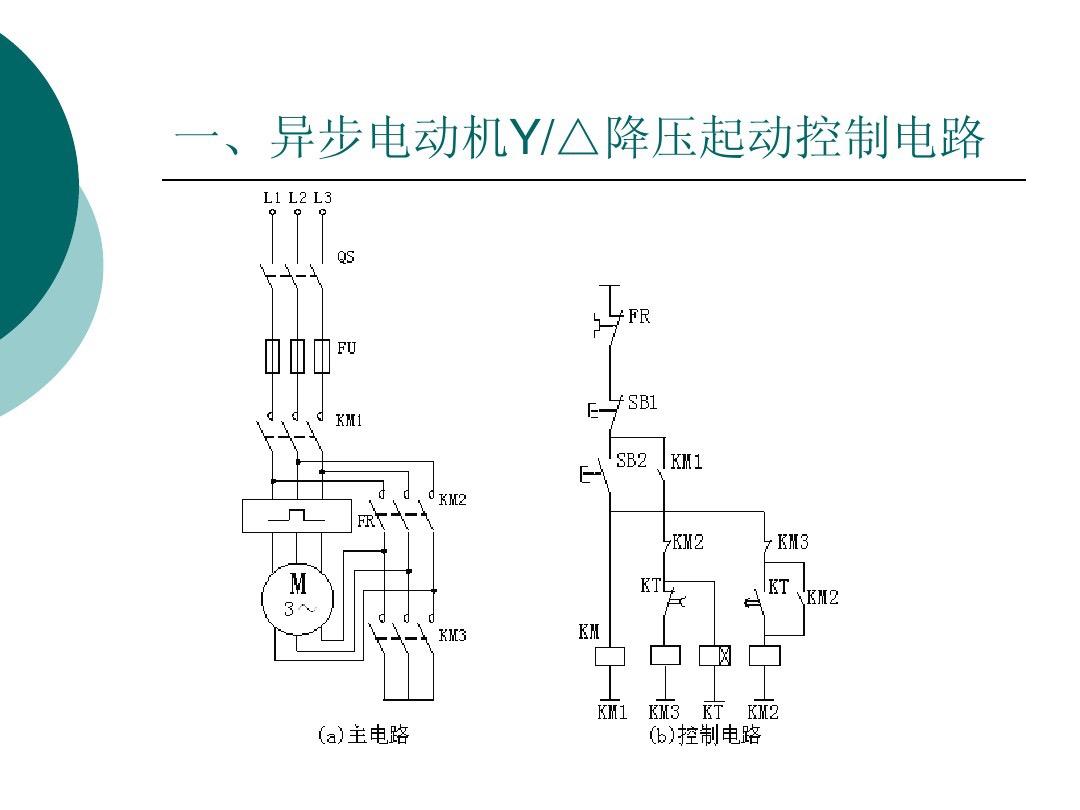

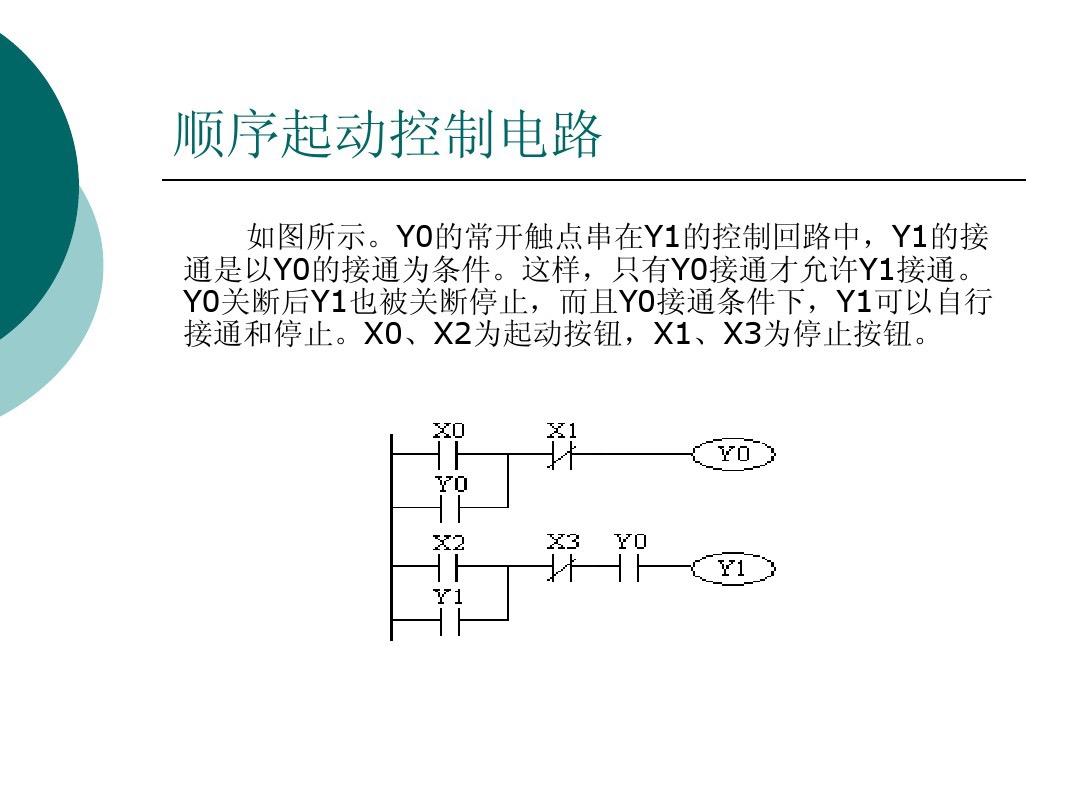

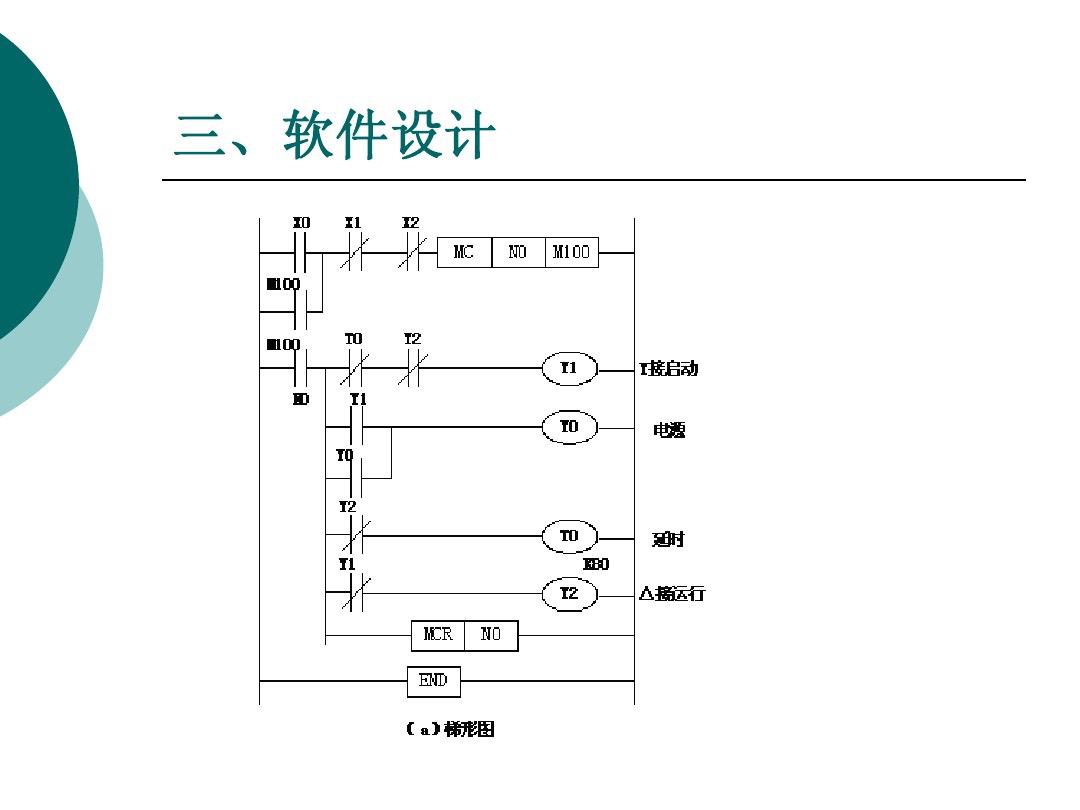

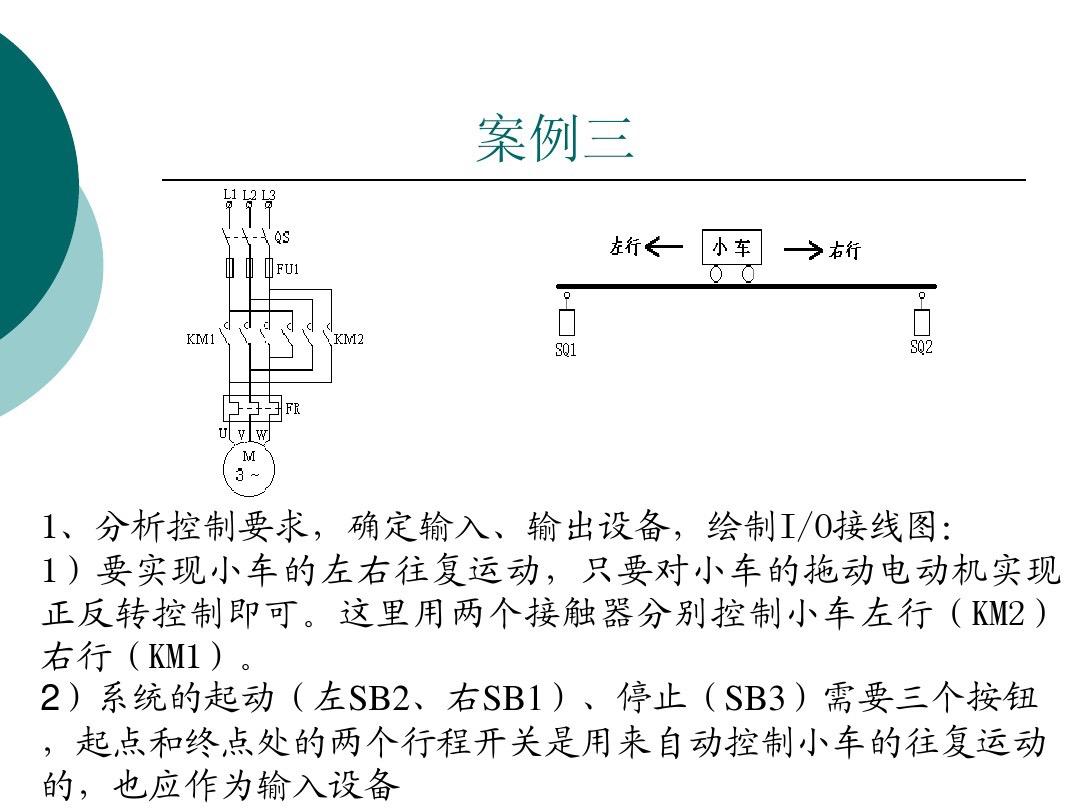

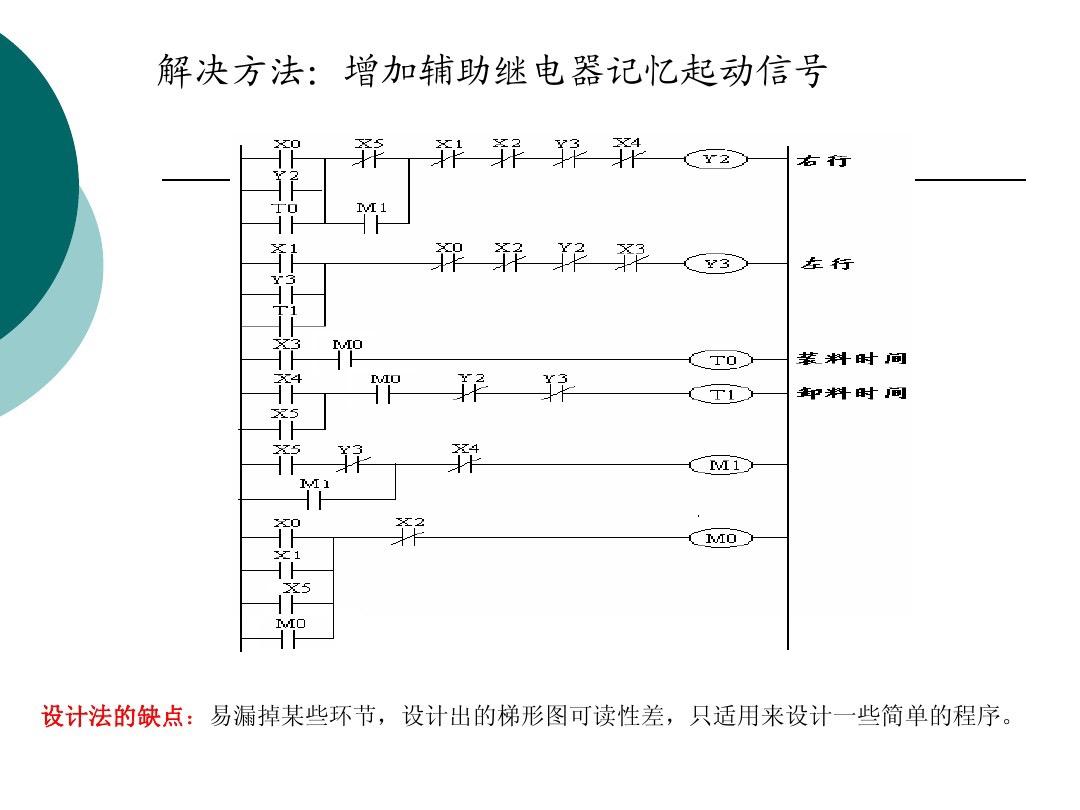

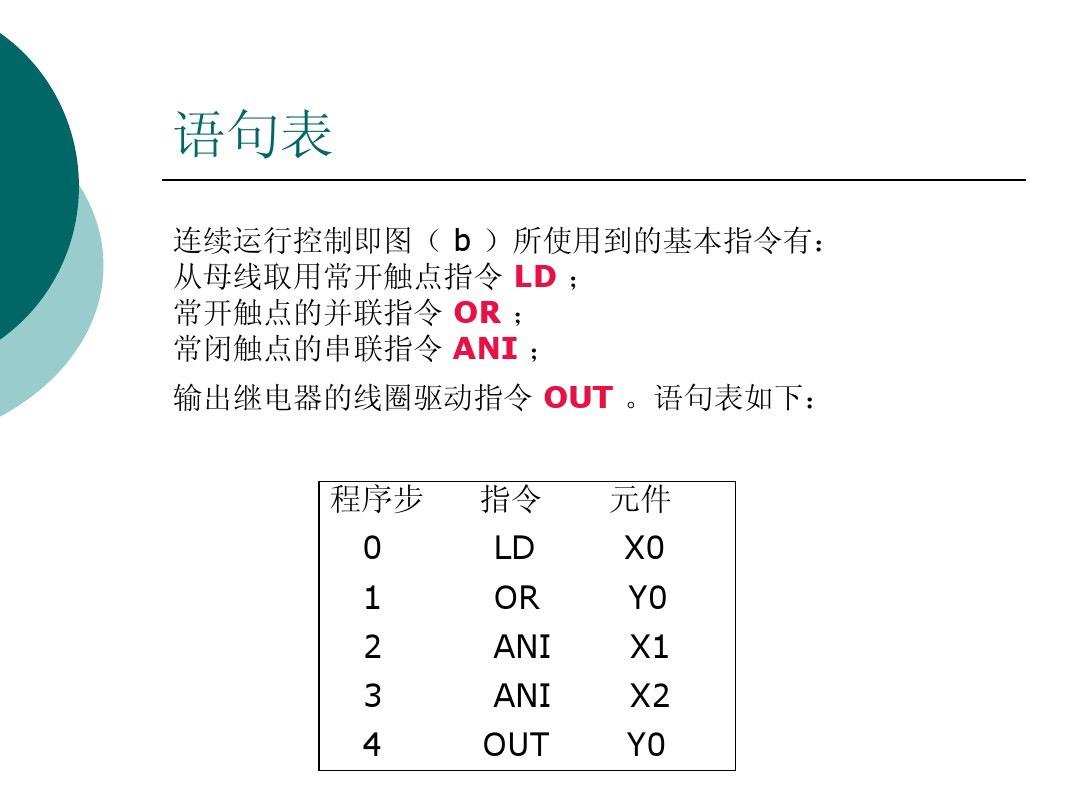

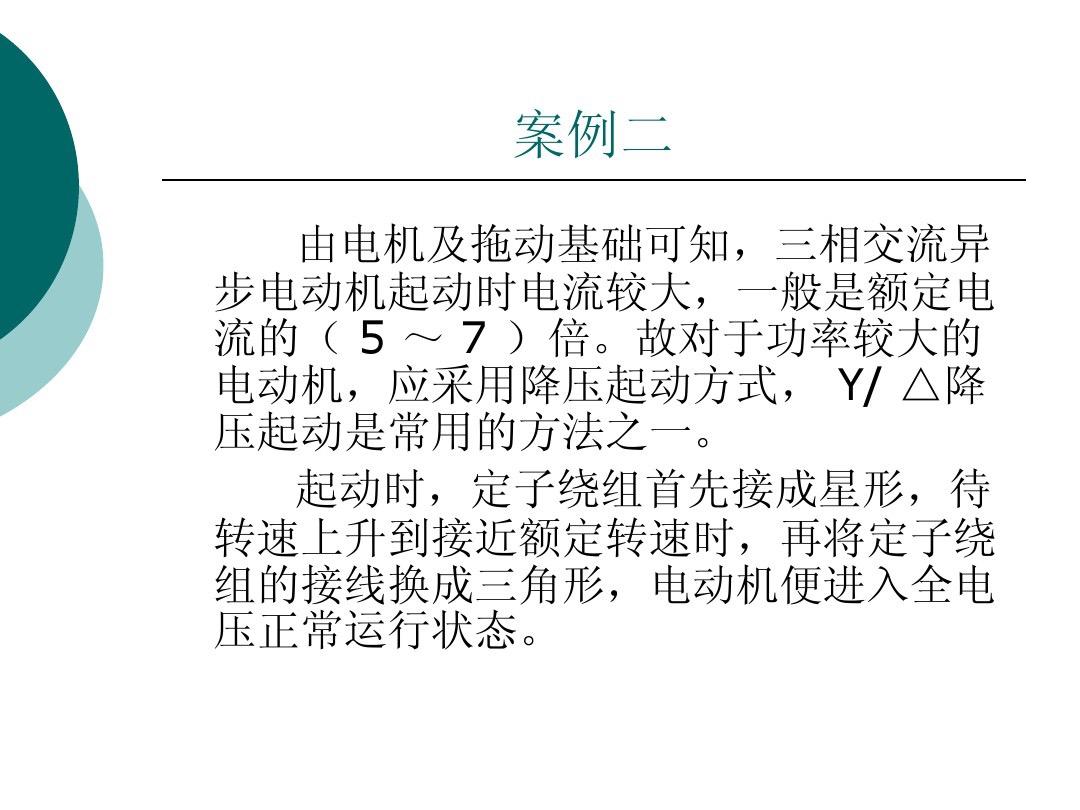

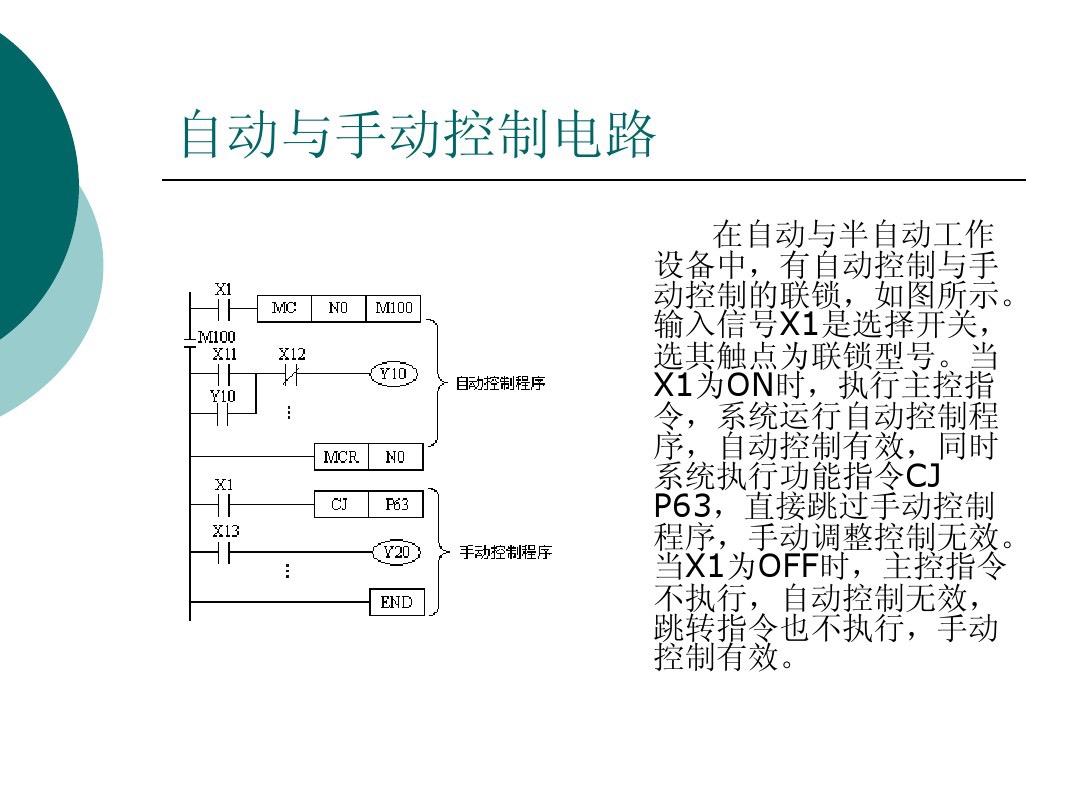

梯形图是PLC编程中的一种，也是比较好接受的一种，很适合初学PLC的朋友入门，关于PLC的梯形图具体是怎么样的，我们经常使用的都是一些什么梯形图，今天我们就结合3个具体的PLC应用实例来看看常用的11个基础梯形图：
