西门子S7-200SMART介绍及实例编程

（何工_2018年9月5号）

概述：SIMATIC S7-200 SMART 是西门子公司经过大量市场调研，为中国客户量身定制的一款高性价比小型 PLC 产品。结合西门子 SINAMICS 驱动产品及 SIMATIC 人机界面产品，以 S7-200 SMART 为核心的小型自动化解决方案将为中国客户创造更多的价值西门子控制器家族产品

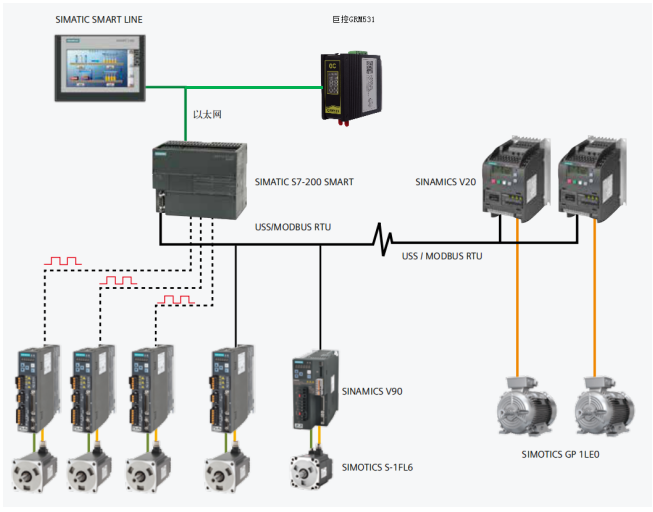

西门子S7-200SMART系统图

一.西门子S7-200 SMART型号与说明

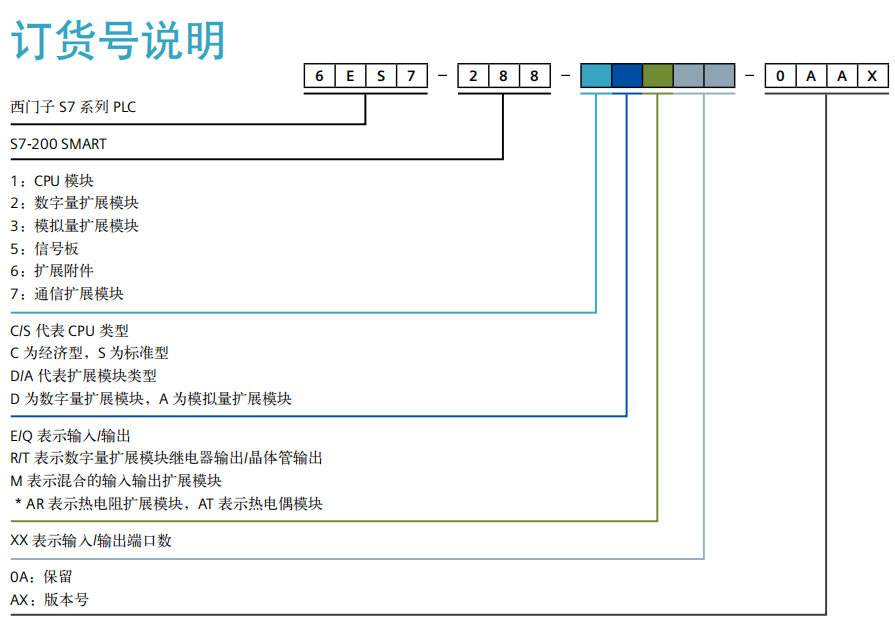

西门子S7-200SMART订货号说明

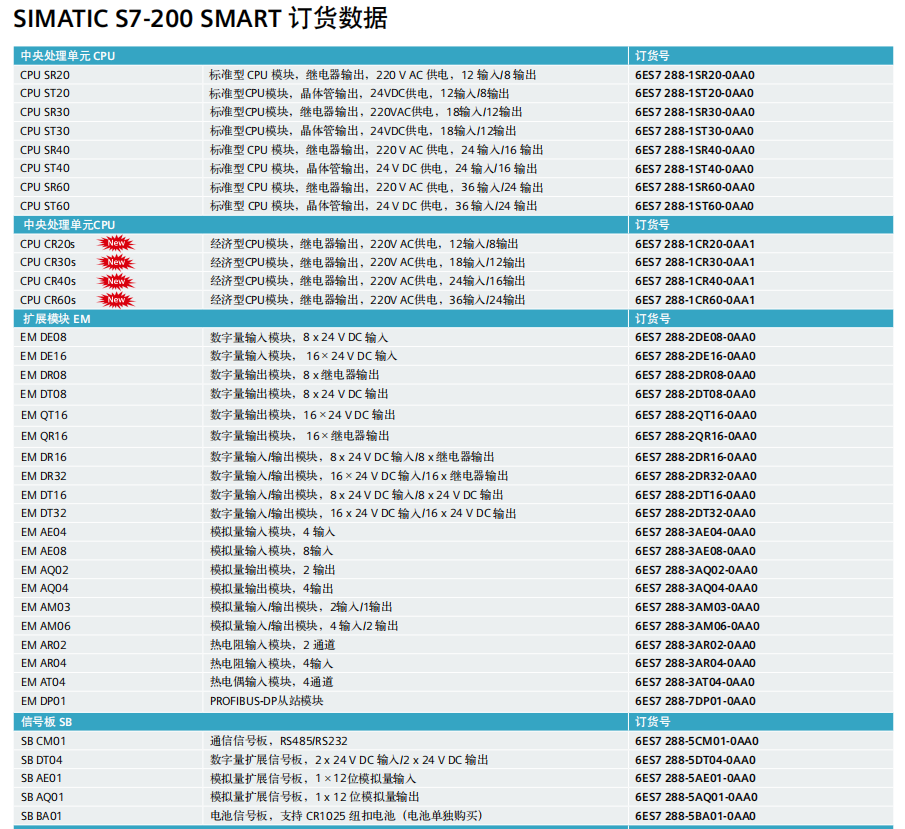

西门子S7-200SMART完整订货号已经型号

二.西门子S7-200 SMART功能

S7-200 SMART分为2中，SR/ST常用型，，CR经济型。

1.SR/ST通用型：

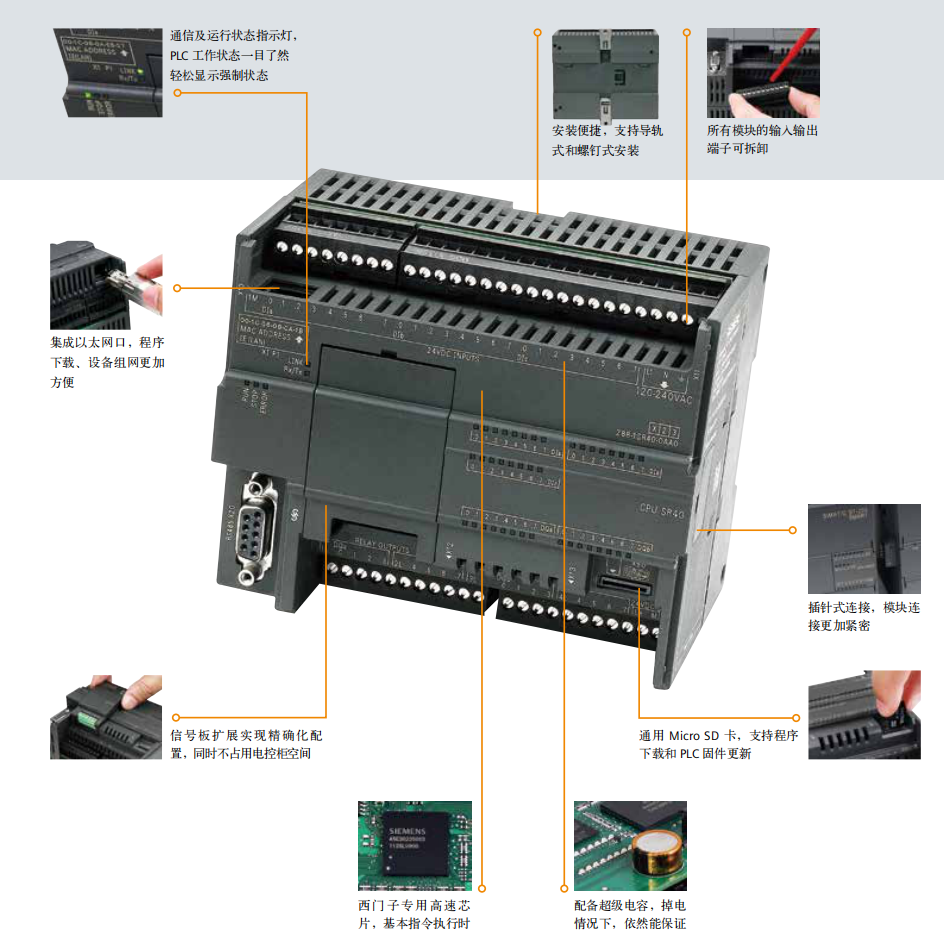

西门子S7-200SMART通用型实物图

S7-200 SMART SR/ST CPU 模块本体集成 1 个以太网接口和 1 个 RS485 接口，通过扩展 CM01 信号板或者 EM DP01 模块，其通信端口数量最多可增至 4 个，可满足小型自动化设备与触摸屏、变频器及其它第三方设备进行通信的需求，全新的 S7-200 SMART CPU 模块，可全方位满足不同行业、不同客户、不同设备的各种需求。

SR/ST 标准型CPU 可扩展 6 个扩展模块和 1 个信号板，适用于 I/O 点数较多，逻辑控制较为复杂的应用。

• SR/ST CPU 模块具备 20I/O、30I/O、40I/O、 60I/O 四种配置

• 集成高速处理器芯片，位指令执行时间可达 0.15μs

• 通过信号板可扩展通信端口、模拟量通道、数字量通道和时钟保持功能

• SR/ST CPU 模块本体集成以太网接口和 RS485 串口，支持以太网接口下载程序

• 支持 Modbus RTU、USS、PROFIBUS-DP、自由口通信等

• 本体最多集成 3 路 100KHz 高速脉冲输出

• 支持通用 Micro SD 卡下载程序、更新 PLC 固件和恢复出厂设置

• 新版编程软件，融入多项人性化设计，项目开发更加高效

• PM207为整个系统提供高品质的直流供电

2. 经济型 S7-200 SMART Compact CPU：

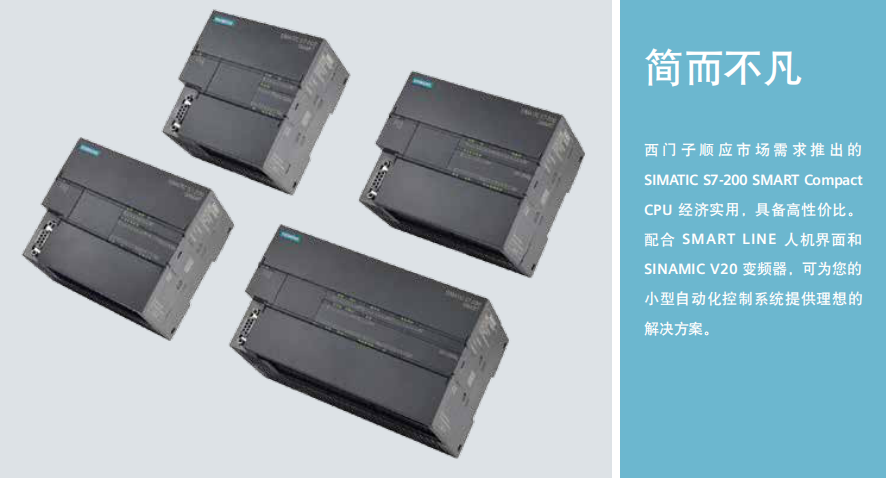

西门子S7-200SMART经济款实物图

•经济型 CPU 模块具有 20 I/O,30 I/O,40 I/O,60 I/O 四种配置

•高速处理器芯片，位指令执行时间可达 0.15μs

•支持高速计数功能，可实现单相 4 路 100KHz 或 2 路 A/B 相

•50KHz 输入

•集成断电数据保持功能，无需专用电池，只需简单设置，轻松

•实现断电数据永久保持

•本体集成一个 RS485 通信接口，可连接触摸屏或变频器

•串口隔离，支持 Modbus-RTU、USS、自由口通信

•CPU 模块的输入输出端子可拆卸，支持导轨或螺钉安装

•220V AC 供电，继电器输出，支持 24V 源型或漏型输入

•使用 STEP7 Micro/WIN SMART 编程软件，界面更友好，操作更简单，全面支持 Windows 10 操作系统

三. 西门子S7-200 SMART的应用

S7-200 SMART应用遍及各行各业，涵盖各种机器设备应用，无缝贴合机器设备制造商的各种需求 。

四. 西门子S7-200 SMART在STEP 7-Micro/WIN SMART编程软件中的电机正反转应用

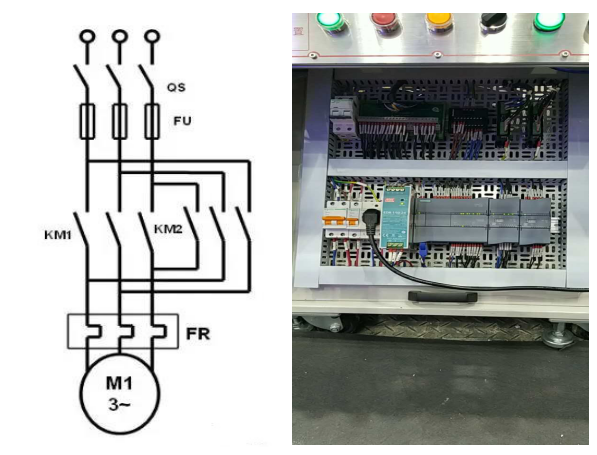

1：主电路接线图与实物图

主电路接线图与实物图

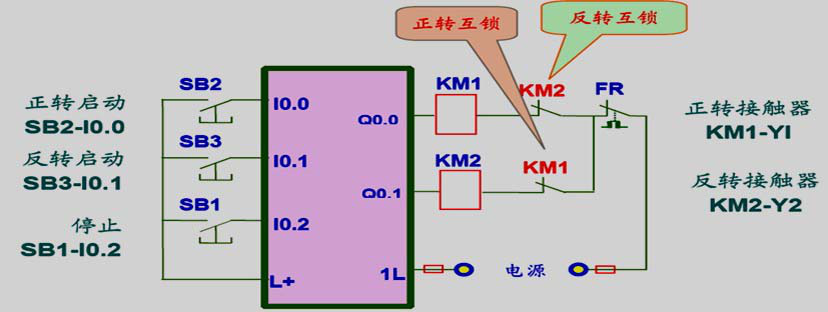

2：西门子S7-200 SMART的PLC接线图

西门子S7-200 SMART的PLC接线图

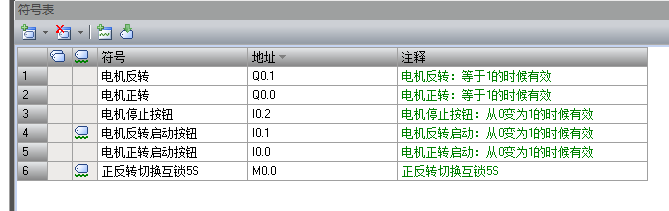

3：STEP 7-Micro/WIN SMART编程软件的符号表

TEP 7-Micro/WIN SMART编程软件的符号表

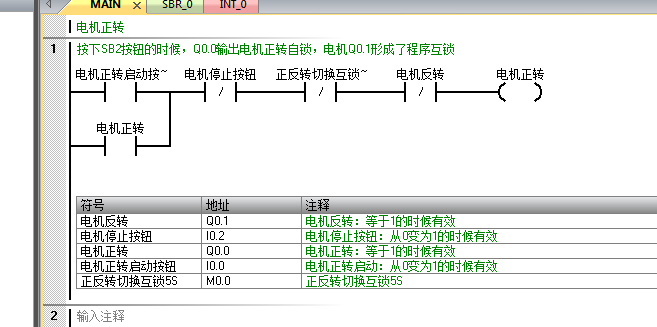

4：如下图按下SB2的时候I0.0接通，Q0.0输出电机正转自锁，Q0.1电机反转形成了互锁，m0.0是自锁停止后5S才能启动。

电机正转编程梯形图

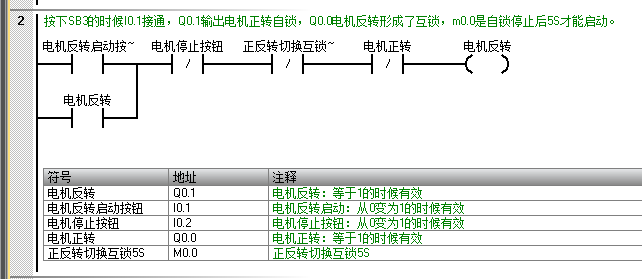

5：如下图按下SB3的时候I0.1接通，Q0.1输出电机正转自锁，Q0.0电机反转形成了互锁，m0.0是自锁停止后5S才能启动

电机反转编程梯形图

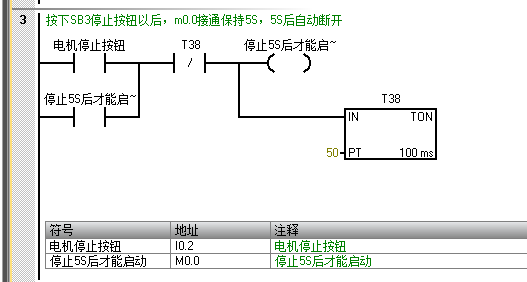

6：按下SB1按钮后，正反转会停止，停止过5S后，才能启动，防止电机正反转冲击。

启动延时5S图

五．总结

以上就是这个简单电机正反转实例的全部编程，以及西门子S7-200 SMART详细介绍与分析。正所谓万丈高楼平地起，将题意一点点拆分，一点点的把所需的功能写入。

感谢工控行业朋友的支持，麻烦各位点点关注与评论。下一篇将会跟大家分享一个无线远程配置。一个西门子S7-200smart与一个GRM531模块，通过无线轻松实现西门子S7-200的PLC与上位机组态软件通信。

力控上位机组态软件

西门子S7-200 SMART编程软件简介

STEP7-Micro/WIN SMART是专门为S7-200 SMART PLC开发的编程软件，在沿用STEP7-Micro/WIN优秀编程理念的同时，STEP7-Micro/WIN SMART更多的人性化设计使编程更容易上手，项目开发更加高效。该软件短小精干，安装程序不足100兆，安装时对硬件无特别要求，常用配置即可，仅需要350兆空余硬盘空间，操作系统可以是WindowsXP SP3或者是Windows7。

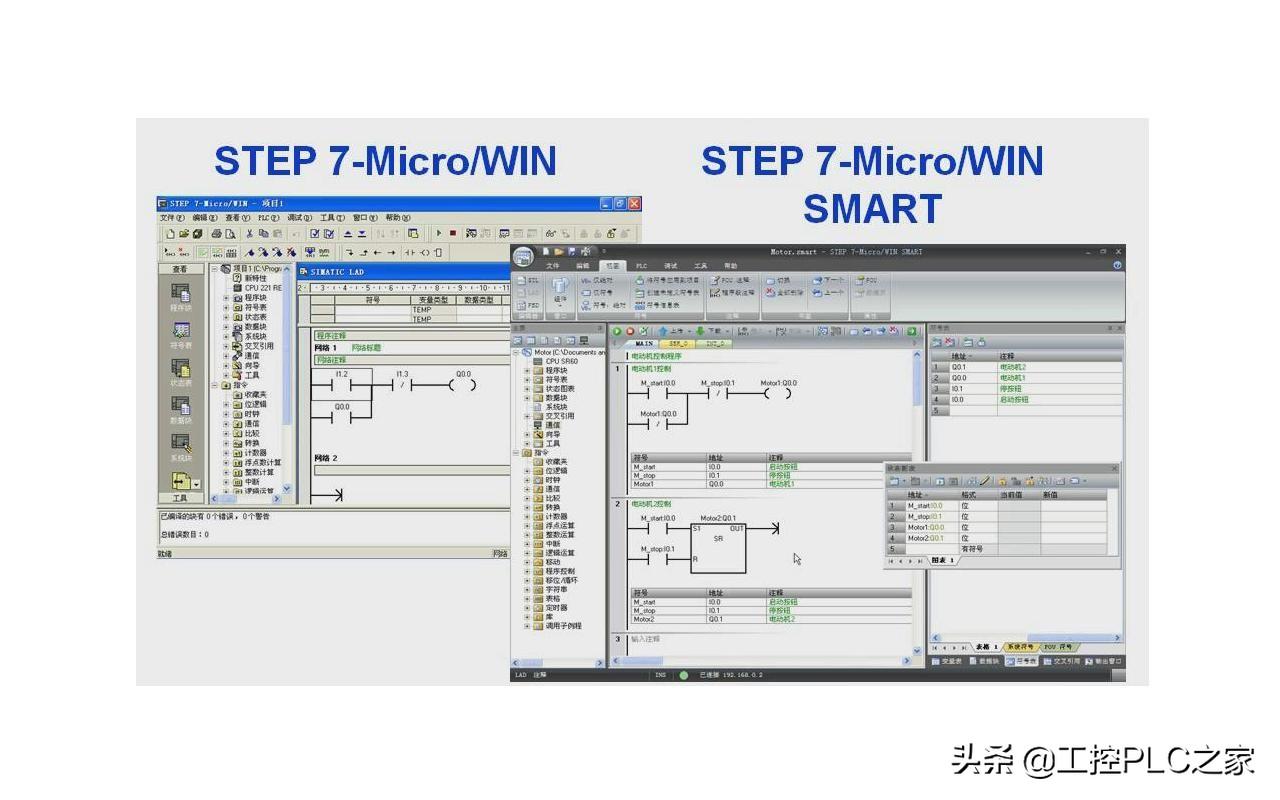

编程软件界面

STEP7-Micro/WIN SMART含有多个窗口区域和元素。标题栏显示当前打开的项目和软件名称；快速访问工具栏可以用来简单快速的访问常用菜单命令；菜单栏采用新颖的带状式菜单设计，所有菜单选项一览无余，形象的图标显示使操作更加方便快捷；通过项目树可以对整个项目的所有元素进行编辑和组织；导航栏可以用来快速访问项目组件；指令树可以用来方便快捷的创建程序。

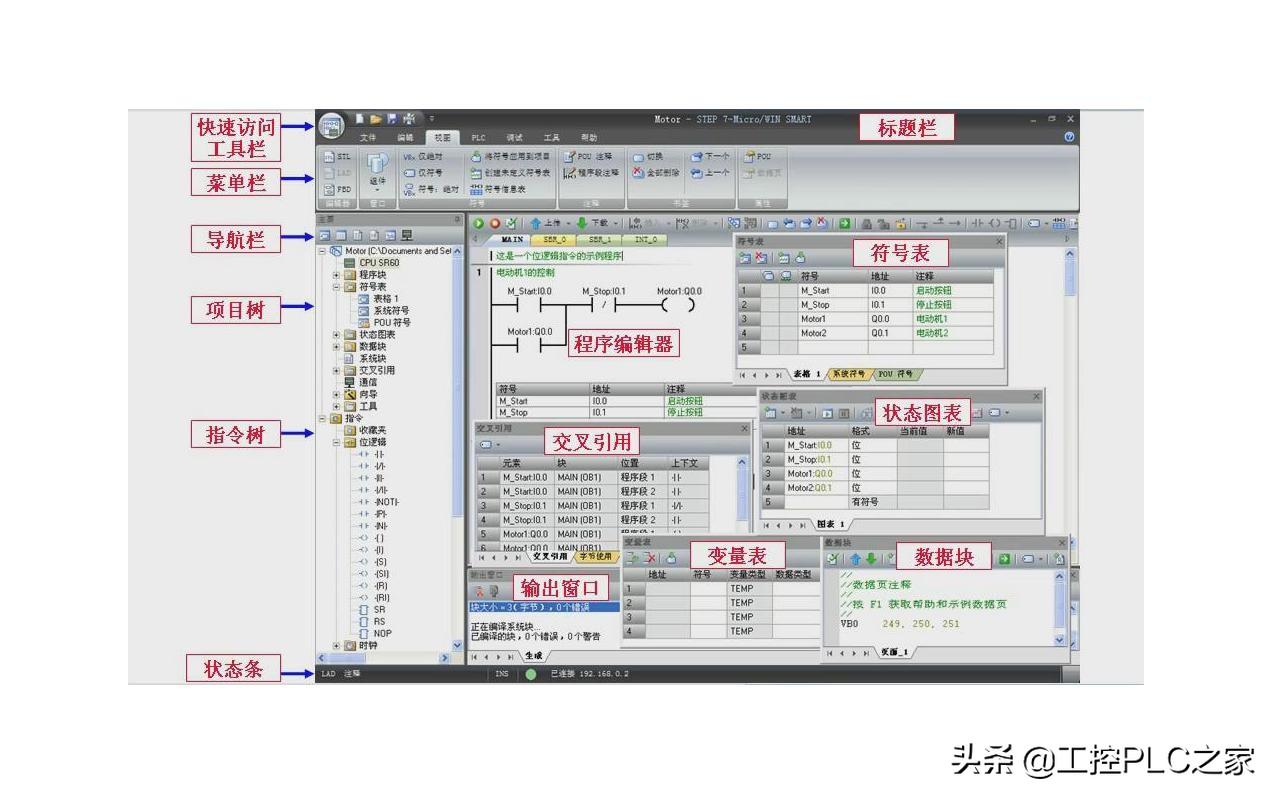

窗口元素

程序编辑器是最主要的程序编写区域，利用工具栏按钮还可以方便快捷的执行常用的编程和调试操作；符号表可以为常量和存储器地址指定符号名称，提高程序的可读性，这些符号使用于程序的全局范围；变量表中定义的符号是对特定的POU有效的局部变量；状态图表可以在程序下载到PLC后用来采集信息，可以用图表和趋势曲线两种形式监控和调试程序；交叉引用标识在程序中使用的所有操作数，便于了解程序中使用的存储器使用情况。

各窗口元素说明

通过数据块可以向微存储器地址分配初始数据值；输出窗口可以在编译程序时输出编译信息，如程序块和数据块的大小、编译错误等；状态条给出了程序编辑器中的光标位置，以及S7-200 SMART PLC的连接状态。
