西门子WinCC入门课程3：如何组态WinCC与PLC之间的过程通讯

WinCC与工业自动化系统的通讯是通过WinCC变量和PLC的过程值进行数据交换。为了采集过程值，WinCC通讯驱动程序向自动化系统发送请求报文，而自动化系统则在响应报文中将所请求的过程值传送给WinCC。

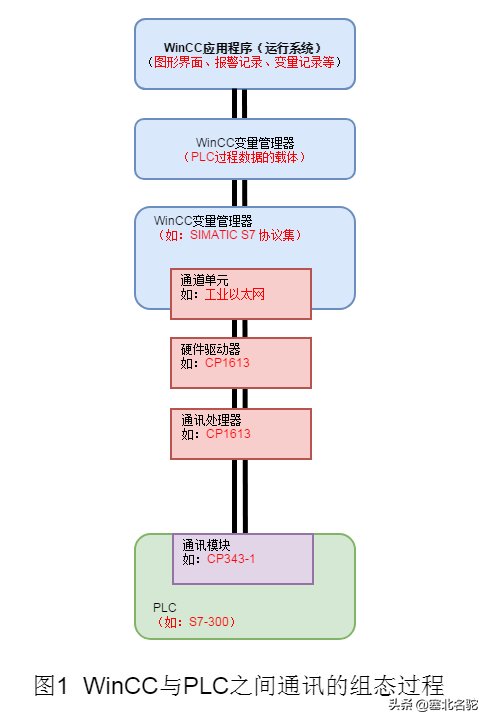

如图1所示为WinCC与PLC之间通讯的组态过程。

一、通讯驱动程序

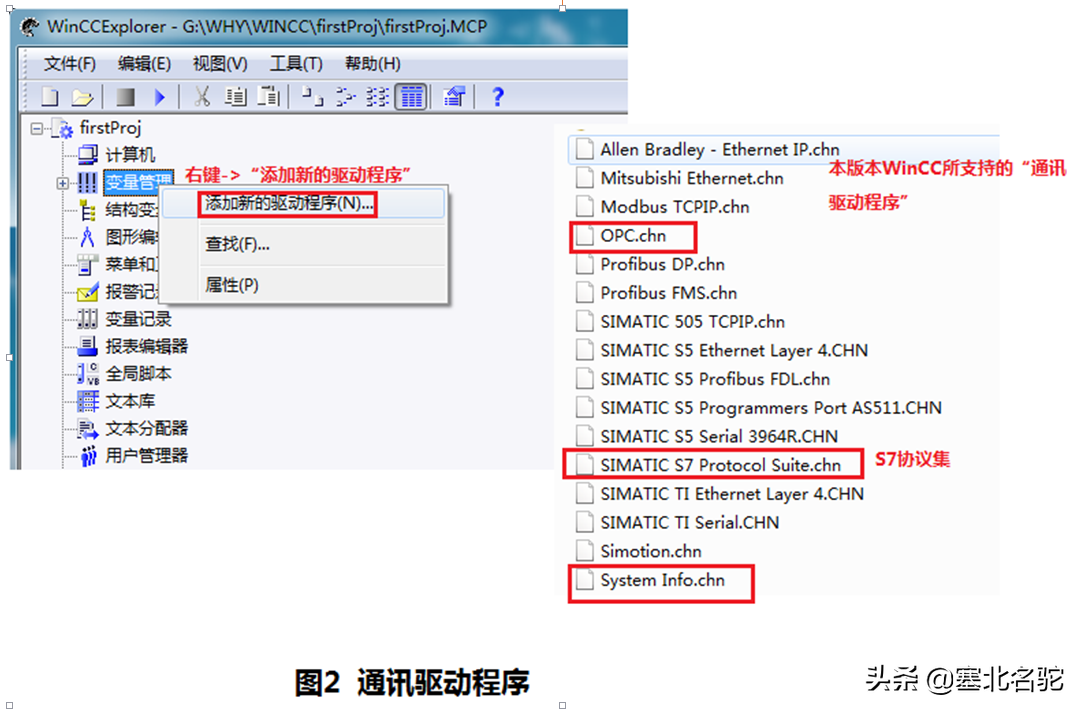

通讯驱动程序是用于在自动化系统（即PLC）和WinCC的变量管理器之间建立连接的软件组件。在WinCC项目下，右键点击"变量管理"，选择"添加新的驱动程序"，即可选择所需要的驱动程序。在WinCC中，提供了许多用于不同总线系统、连接各个自动化系统的通讯驱动程序。通讯驱动程序也成为通道channel，其文件扩展名为"*.chn"，如图2所示。

常用的几个通讯驱动程序有：

本文，以"S7协议集"为例，来说明怎么组态WinCC的通讯。

二、通道单元

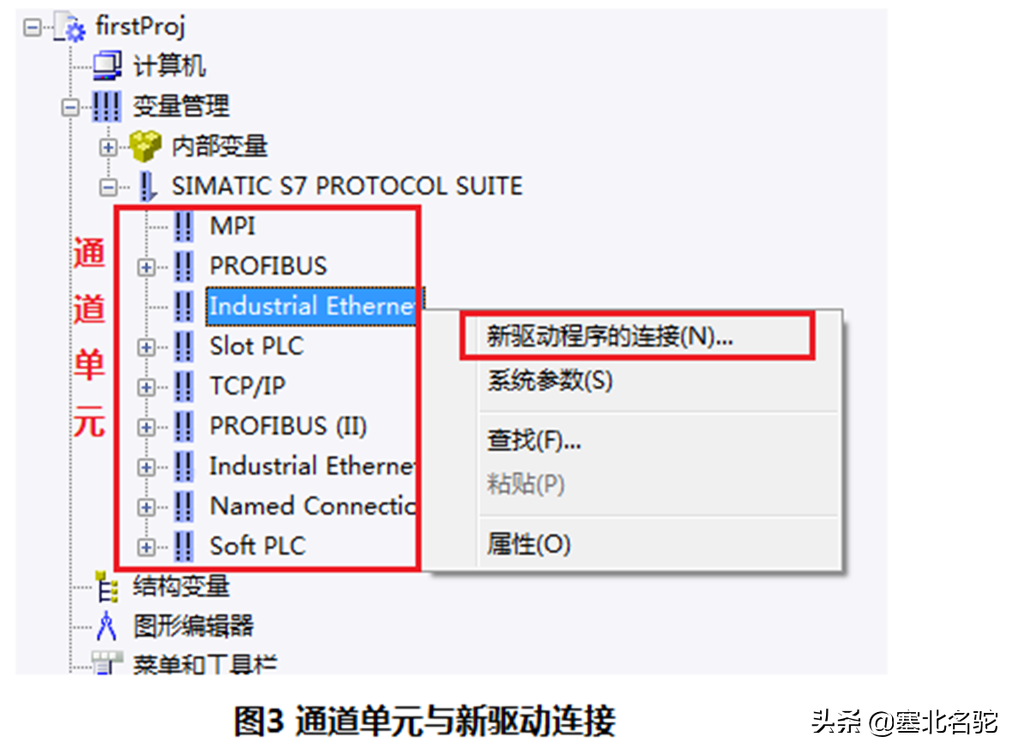

"通道单元"是PC中通讯处理器的接口。S7协议集下支持多种通讯方式，如图3所示。

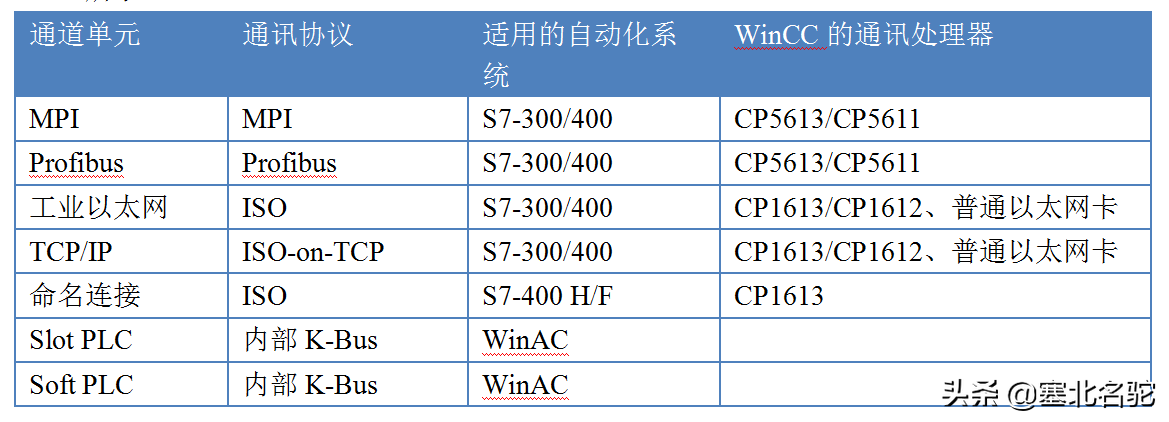

在"S7协议集"下，支持多达7种通讯方式，它们的通讯协议及适用范围如表（一）所示。

说明如下：

MPI（187.5K）和Profibus（最大12M）的通讯速度慢，一般应用于少量的数据交换的场合。且要求PC端安装专门的通讯板卡CP5613/CP5611，成本较高；

工业以太网和TCP/IP通讯方式较常使用，其通讯速度快，带宽也高，可应用于大量数据交换的场合。工业以太网要求PLC端的网口支持ISO协议，即要有MAC地址。

三、逻辑连接

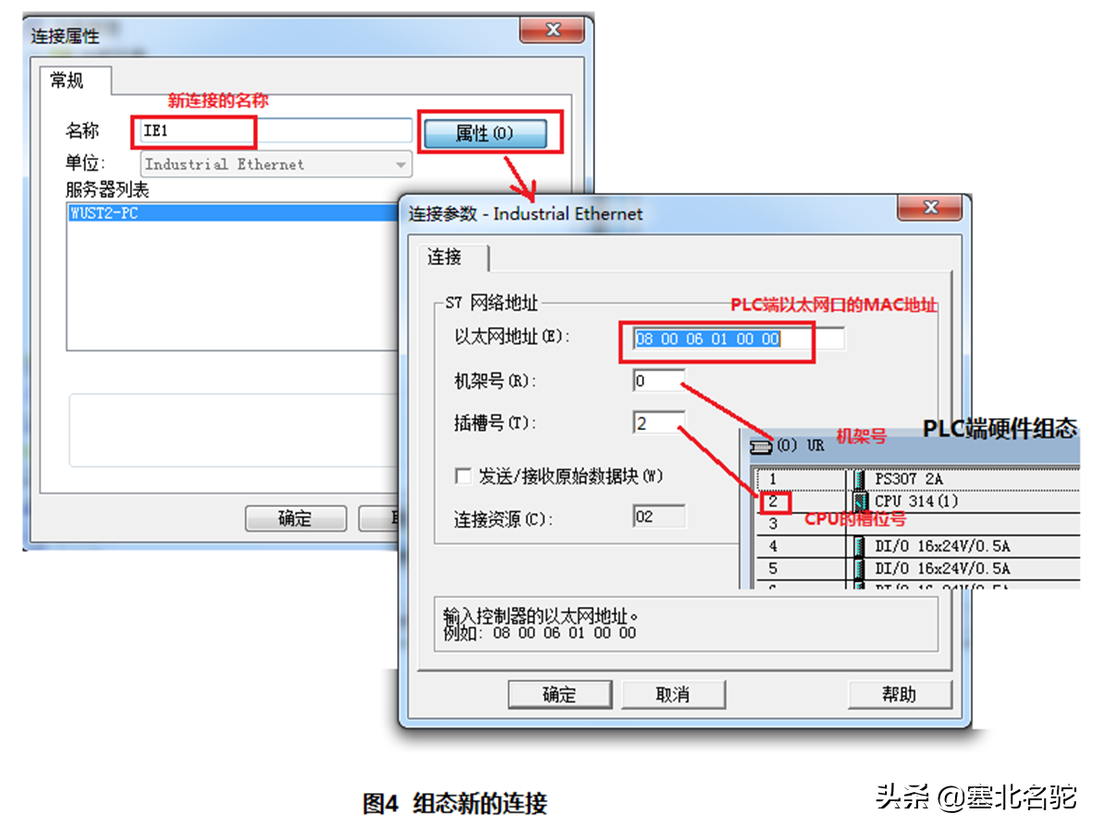

选择好通道单元后（假设是"工业以太网"），在相应的通道单元上"鼠标右键"，选择"新驱动程序的连接"，如图3所示，建立新的连接，并配置参数，如图4所示。

在设置连接参数的时候，"工业以太网"下，网址要求写入"MAC"地址，而不是IP地址。"机架号"和"槽位号"要与PLC端硬件组态处一一对应。

建立好逻辑连接"IE1"后，如图5所示。

四、建立变量

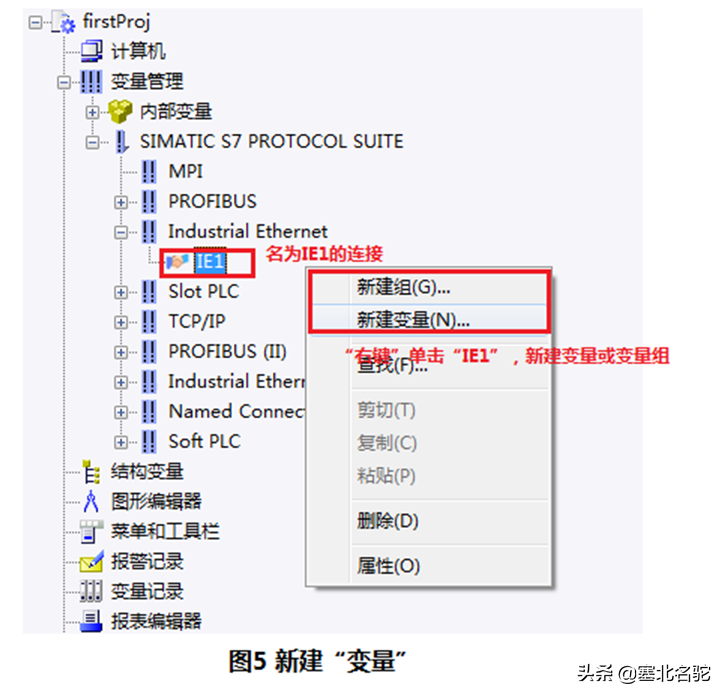

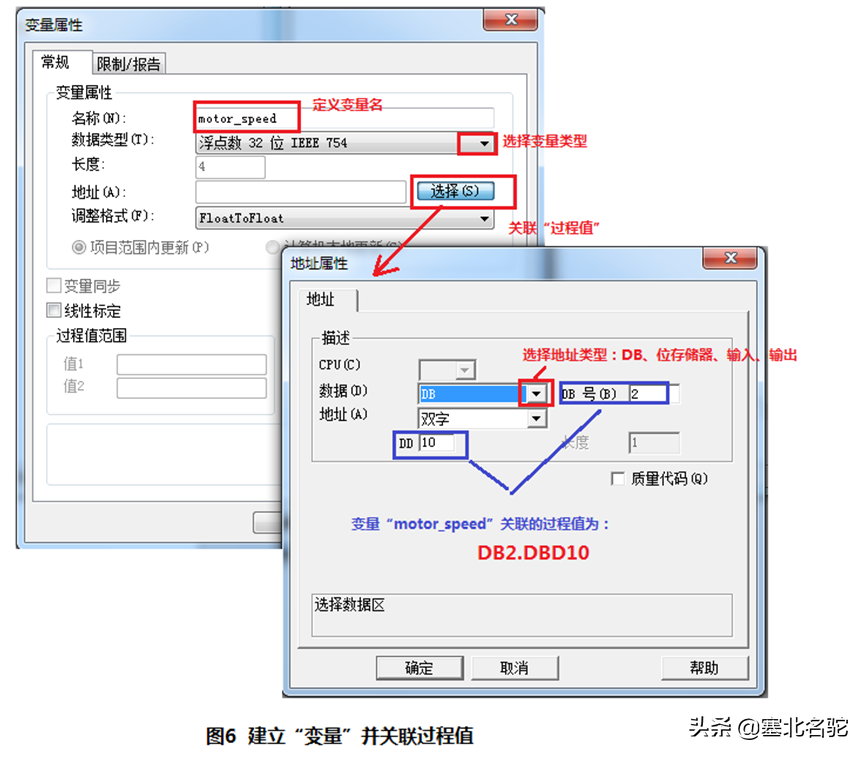

在连接名"IE1"处，点击"右键"，选择"新建变量"或"新建组"，即可建立外部变量，并关联PLC端的过程数据，如图6所示。

五、逻辑接入点

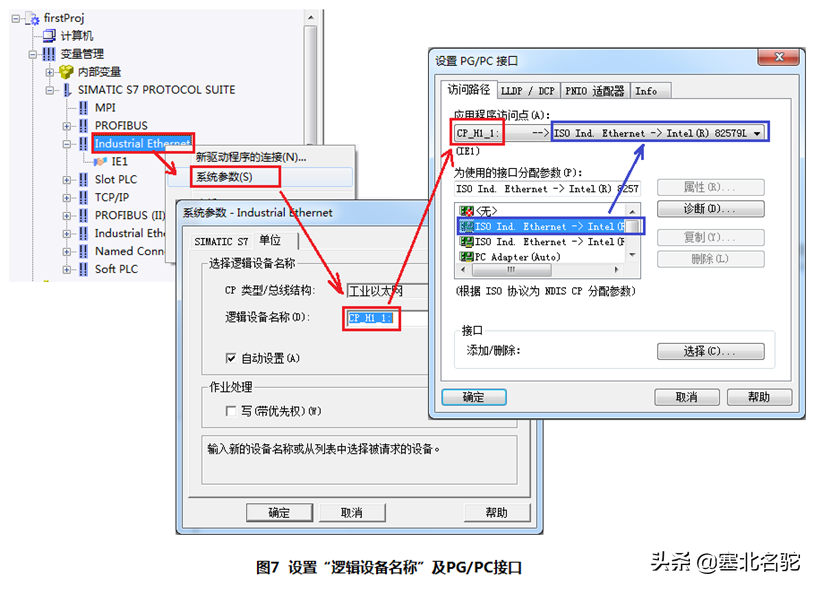

"右键"点击通道单元"工业以太网"，选择"系统参数"，设置其逻辑设备名称，默认名为"CP_H1_1:"。然后，设置PG/PC接口，应用程序访问点要选为"CP_H1_1:"，然后选择相应的通讯板卡，即可完成相应的组态，如图7所示。

<<上一篇《WinCC的系统结构有哪些？》

S7 300 PLC之旅——硬件组态

上回我们展示了几块“珍藏”的Siemens的几块板卡，今天借助这几块板卡，介绍一下step7的硬件组态。要进行硬件组态、编程及系统应用，首先必须安装SIMATIC Manager（安装过程略，安装后的程序图标如下）。下面开始讨论硬件组态。

SIMATIC Manager

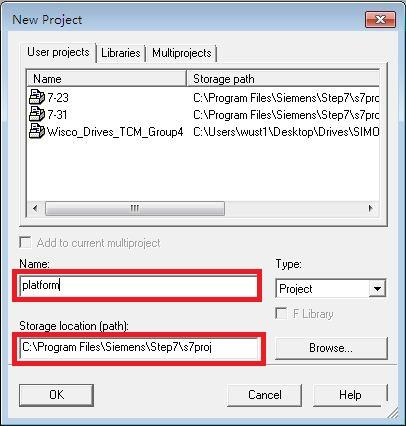

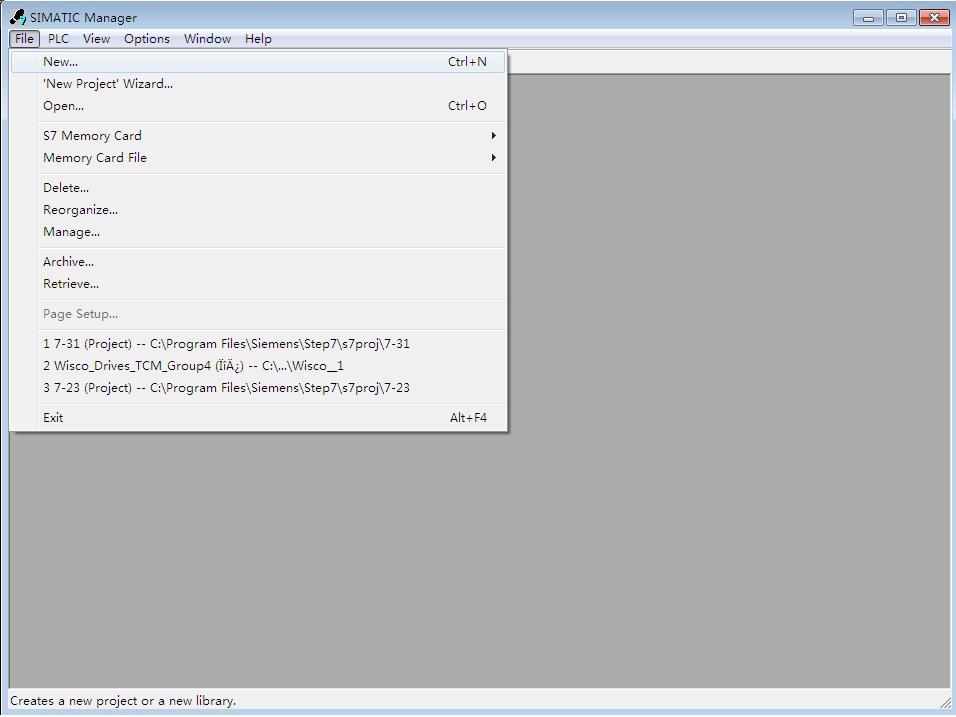

1、在硬件组态之前，首先要建立一个新项目，打开SIMATIC Manager,选择“File->New...”，输入项目名称，如“platform”，并选择项目存储路径。

新建项目

新建项目

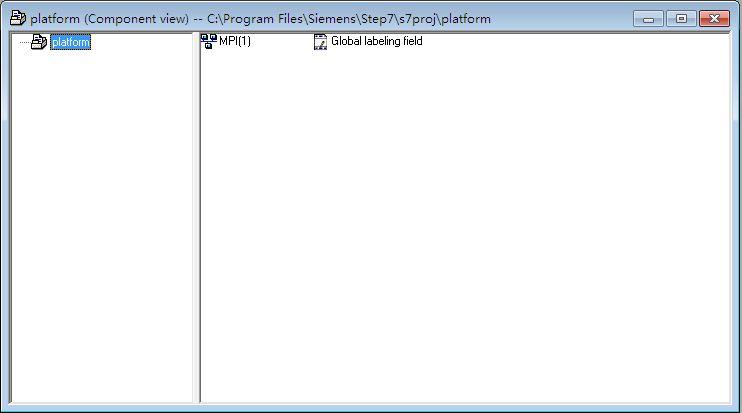

2、如下图，为一个新建的名为“platform”的空白项目。

新建项目

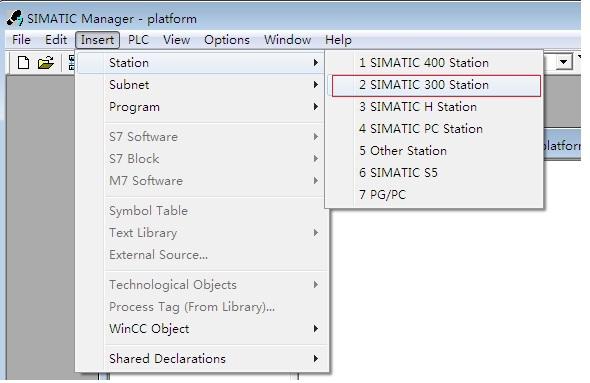

3、在platform项目下，菜单选择“Insert->Station->2 SIMATIC 300 Station”，插入300 PLC站。

插入PLC站

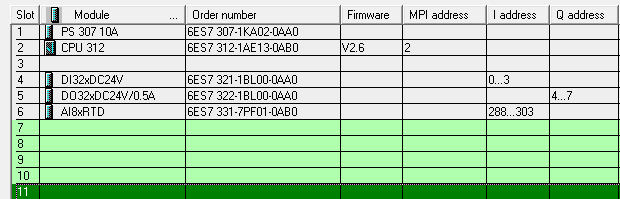

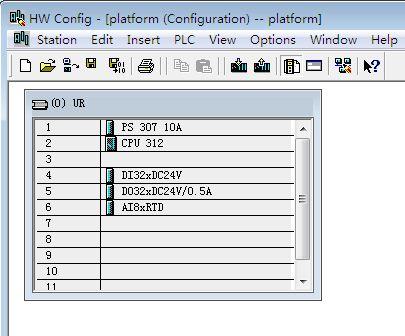

双击“Hardware”进入硬件组态界面，根据硬件订货号进行硬件组态。需要注意的是，CPU除了需要注意订货号外，还要选择与硬件对应的版本号，如6ES7 312-1AE13-0AB0同一订货号的CPU下，有V2.0和V2.6两个版本，我们的实际CPU为V2.6的，因此组态时也应该选用V2.6版本的。

硬件组态

CPU版本信息

5、输入/输出的地址可以自己指定，也可以选择系统默认，这里我们选择系统默认。

输入/输出地址

6、硬件组态完成后，就可以连接硬件进行编译下装了。

编译、下装

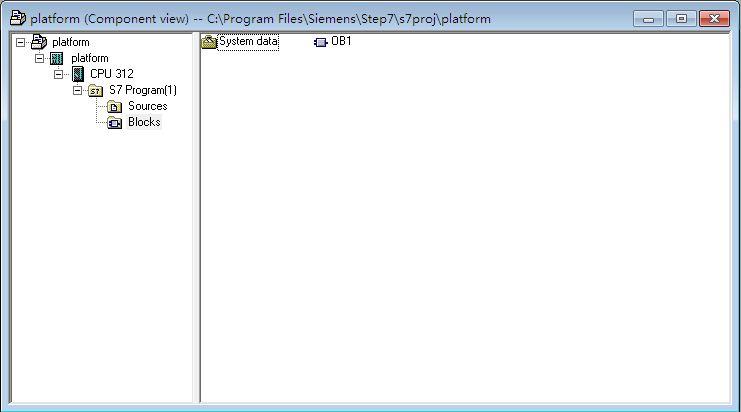

7、编译、下装通过后，项目会生成相应的系统数据，并默认建立一个组织块OB1，它是所有西门子PLC运行的入口。

S7 300 系统

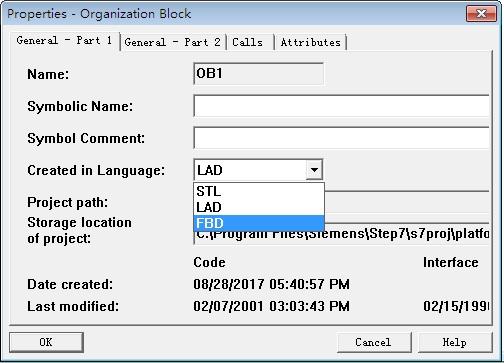

第一次打开OB1组织块，会弹出一个配置对话框，选择编程语言，STEP7有三种编程语言：语句表STL、梯形图LAD和功能块图FBD。根据自己的编程习惯，选择合适的编程语言，这里选择功能块图FBD。

打开OB1后，就可以进行编程了。这里简单编一段程序，进行系统测试。为方便观察说明，可建立一个变量表。

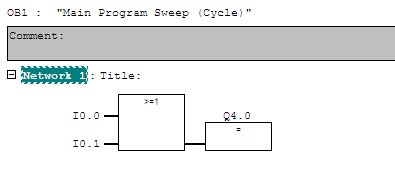

程序功能：当输入I0.0或I0.1有一个为“1”时，输出Q4.0=1；否则，Q4.0=0。

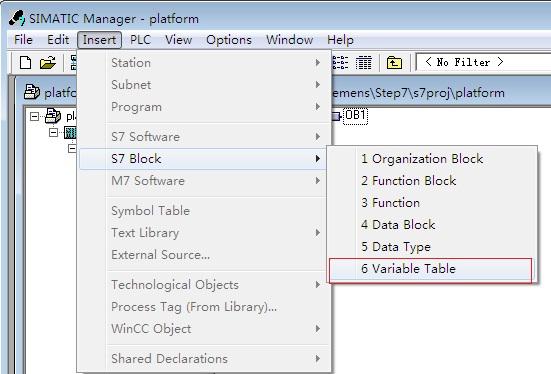

新建变量表

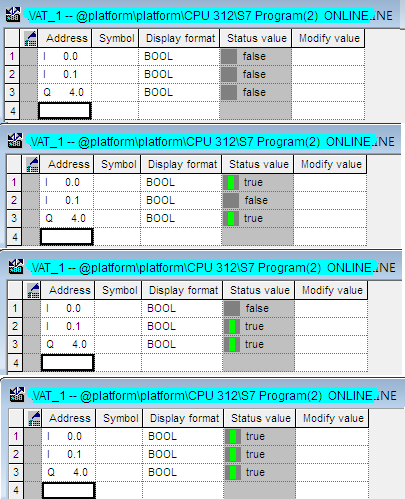

10、打开变量表，在线后，改变I0.0、I0.1的状态，观察Q4.0的状态如下：可见Q4.0的状态与程序的逻辑相符，证明系统运行正常。

程序运行状态
