西门子PLC经典案例，用两种编程方法实现两灯交替闪烁
今天给大家说一个西门子案例——西门子S7-200SMART PLC怎么实现两灯交替闪烁
我们先来看看这个案例的具体要求：
使用定时器Q0.0和Q0.1，当按下启动按钮时Q0.0亮，1秒后Q0.0灭，同时Q0.1亮，再过两秒后Q0.1灭。以此循环，直到按下停止按钮，Q0.0和Q0.1全灭
首先画时序图。再用定时器加比较的方法会把很多复杂的东西简单化
时序图就是表示地址或变量根据时间的变化而变化的图形
整个占用的时间为3秒，需要用到100毫秒定时器
设：定时器的当前值为X，0≦X﹤10的时候，Q0.0亮；当10≦X﹤30时，Q0.1亮。
接下来就是循环的问题，循环就是用最后一个状态作为第一个状态的启动条件。
定时器PT值为3秒（数值计作30），使用TNO接通延时定时器，当当前值=设定值，状态输出为1时，即定时器状态位T37=1时，就去复位定时器，再从0开始，这个就是自复位，就是自己复位自己，到了3秒就从0开始。
最后梳理下编写程序的思路：
1、 启停控制——输出启动标志位，输出为1，并保持（自锁）
2、 定时器控制——用启动标志位去接通定时器，让其工作
3、 比较——0-1秒Q0.0输出，1-3秒Q0.1输出
于是程序如图：
此外还有第二种方法哦，会使用到震荡电路（闪烁电路）以及两个定时器交替控制，一个控制接通时间，一个控制断开时间，一起来看看。
看完这段程序，建议大家还是自己动手 操作一遍，效果会更好哦！
238道低压/初级电工考试题，2017和2018版（附答案）
永宏PLC程序分享8_交替输出控制程序(传统与指令2种方式)
这次，我们分享的是台湾品牌永宏PLC的程序分享，让更多的朋友可以了解国产PLC。
这是一个交替输出控制程序。喜欢的伙伴们请多多点赞、关注、收藏、转发。

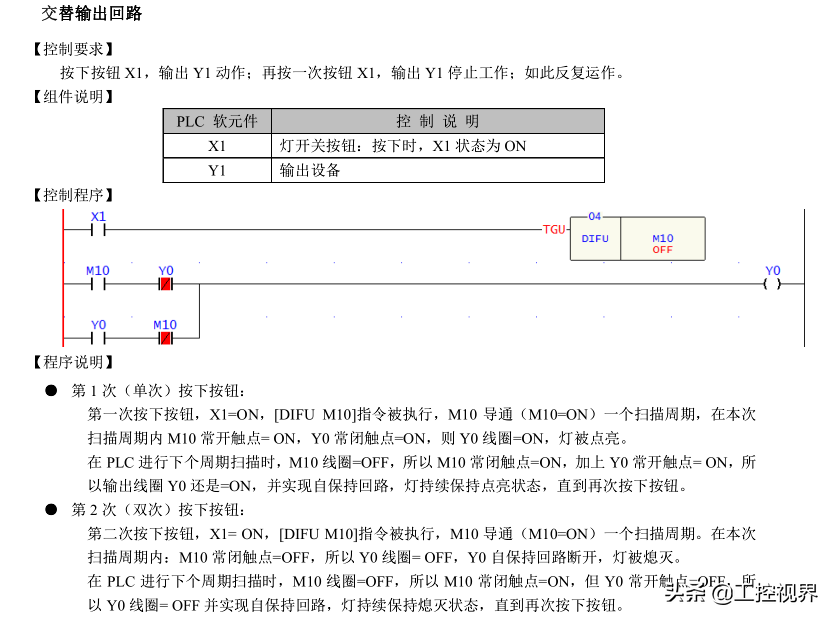

1.传统的编程方法
传统编程法
2.指令法，利用 FUN10.TOGG 交替开关控制输出，方便简单
指令编程法

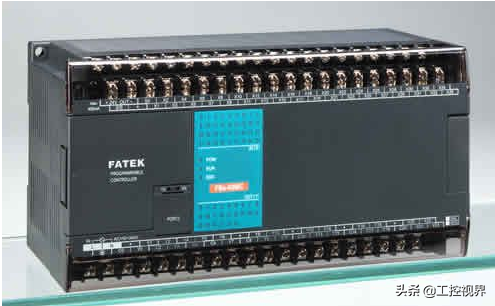

题外简介：永宏电机股份有限公司，于1992年由一群从事PLC设计开发工作多年的工程师创立于台湾。一直以来，永宏全心专注在高功能的中小型及微型PLC市场领域，创立的自有品牌FATEK目前在业界已享有颇高的知名度。
