德系PLC和日系PLC有什么区别？（附西门子、三菱、松下对比）

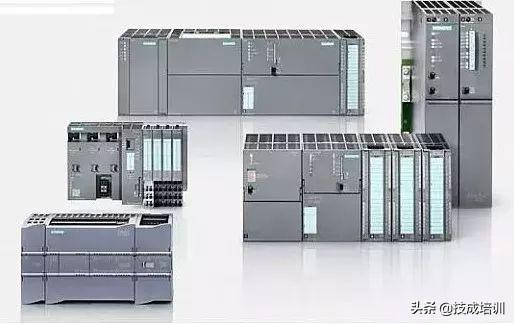

西门子的编程软件和程序结构

1．编程软件

西门子公司针对SIMATIC系列PLC提供了很多种的编程软件，主要有STEPMICRO/DOS和STEPMICRO/WIN；STEPmini;标准软件包STEP7S7系列的PLC的编程语言非常丰富，有LAD、STL、SCL、GRAPH、HIGRAPH、CFC等。用户可以选择一种语言编程，如果需要，也可以混合使用几种语言编程。

2．程序结构

程序结构主要适用与S7-3000和S7-400，他有线性编程、分步式编程和结构化编程等3种编程方法。

FPI系列可编程控制器是日本松下电工公司的小型PLC产品。

FPI编程软件及指令系统

1．编程方式

NPST-GR提供了3种编程方式：梯形图方式；语句表达方式和语句表达方式。

2．注释功能

NPST-GR可以为I/O继电器和输出点加入注释，使用户对继电器所对应的设备及继电器的用途一目了然。

3．程序检查

NPST-GR能查找程序中语法的错误和进行程序校验

4．监控

NPST-GR能监控用户编制的程序，并可以进行运行测试。用户可以检查继电器、寄存器和PLC工作状态，方便的进行调试与修改。

5．系统寄存器设置

NPST-GR可设置N0.0-N0.418系统寄存器的内容，根据屏幕的提示信息进行选择或输入，简单方便。

6．I/O和远程I/O地址分配

用NPST-GR可以为主机扩展板上每个槽分配I/O和远程I/O地址

7．数据管理

数据管理可以将程序或数据存盘，用于数据备份，或在传入PLC之前暂存数据

两者在编程的应用上还有就是西门子的是单母线，而日本松下的是双母线；

还有就是西门子和日本松下的输入和输出也不同的，日本松下的输入就只有X，输出就只有Y。

其实语言是相通的，就是方法不同，两个可以相互转换。

话说回来，德系和日系出名的三菱PLC与西门子PLC有什么区别？分别有什么优点和缺点？该如何选择？学习哪种品牌？

首先它们的编程理念不同。 三菱PLC是日系品牌，编程直观易懂，学习起来会比较轻松，西门子PLC是德国品牌，指令比较抽象，学习难度较大，但指令较少，而三菱的指令较多，所以学习三菱和学习西门子的周期是一样的。

三菱的优势在于离散控制和运动控制。 三菱的指令丰富，有专用的定位指令，控制伺服和步进容易实现，要实现某些复杂的动作控制也是三菱的强项，而西门子在这块就较弱，没有专用的指令，做伺服或步进定位控制不是不能实现，而是程序复杂，控制精度不高。

过程控制与通信控制西门子是强项。 西门子的模拟量模块价格便宜，程序简单，而三菱的模拟量模块价格昂贵，程序复杂，西门子做通信也容易，程序简单，三菱在这块功能较弱。

所以针对不同的设备不同的控制方式，我们要合理的选用PLC，用其长处，避其短处。

例如：某设备只是些动作控制，如机械手，可选择三菱的PLC，某设备有伺服或步进要进行定位控制，也选三菱的PLC；像中央空调，污水处理，温度控制等这类有很多模拟量要处理的就要选西门子的PLC比较合适，某设备现场有很多仪表的数据要用通信进行采集，选西门子的好控制。

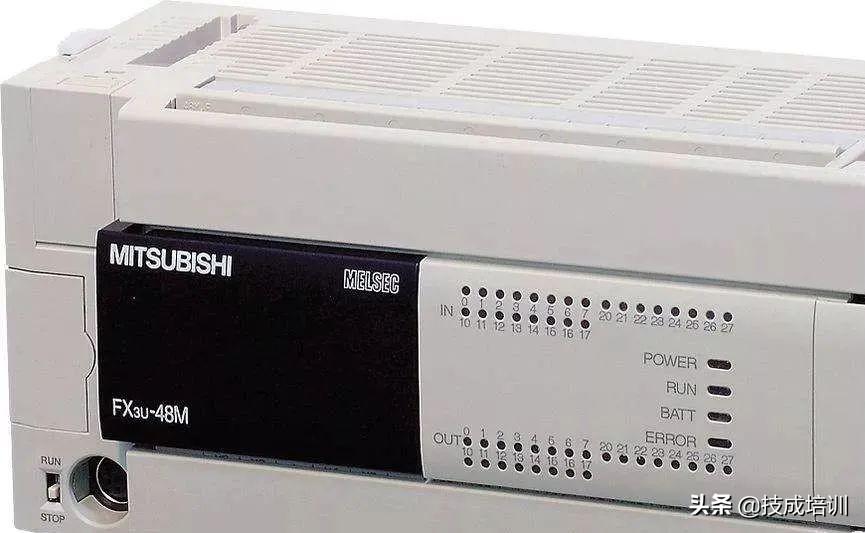

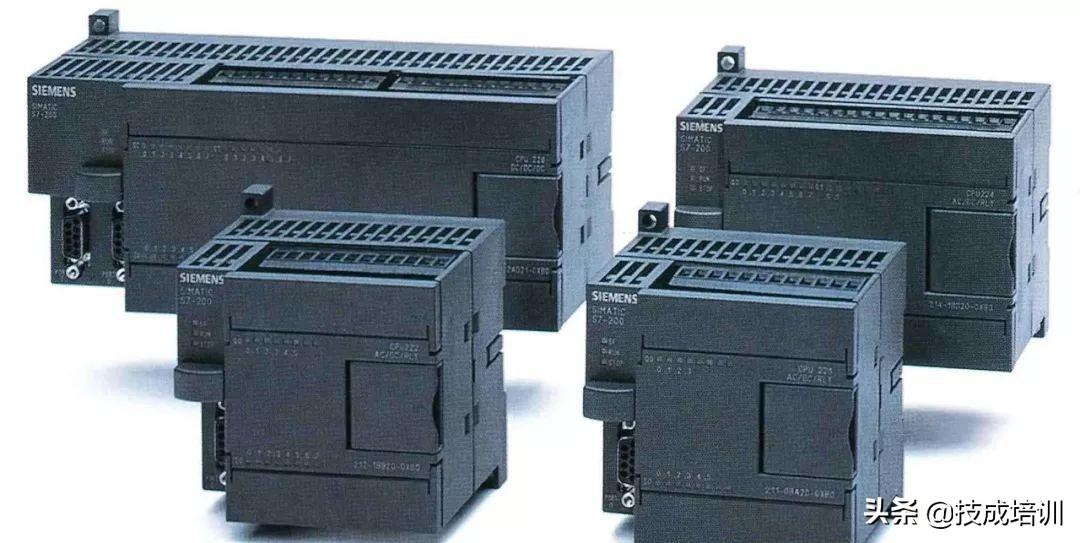

区别非常大，芯片肯定是有所不同的（体现在容量和运算速度上），但最大的区别还是体现在编程软件的思路和结构上。先拿三菱比较有优势的小型机FX系列和西门子S7-200系列对比：

1、三菱的编程软件从早期的FXGPWIN到近期的GXworks2，和所有的日系品牌一样，该软件的编程思路是自上而下的单一纵向结构，而西门子的MicroWIN则是纵向和横向兼备的结构，而且子程序支持局部变量，相同的功能只需要编一次程序即可，大大减少了开发难度和时间。

2、S7-200一直以来支持强大的浮点运算，编程软件直接支持小数点输入输出，而三菱直至近年推出的FX3U系列才有此种功能，之前的FX2N系列的浮点功能很多人反映有点鸡肋。

3、S7-200的模拟量输入输出程序非常简单方便，AD、DA值可以不需编程直接存取的，三菱的FX2N及其以前的系列都需要非常繁琐的FROMTO指令。FX3U如今也支持此功能了，但还是晚了一段时间。

4、CPU226和CPU224XP，标准配置2个485口，即PPI口，最大通讯速度187.5K,三菱FX3U之前的所有系列都是一个可怜的422口，而且速度是9.6K。如果需要连个智能仪表什么的则必须另购FX2N0-485BD等特殊模块。

5、CPU226的程序容量20K,数据容量14K,FX2N总共才8K.后来的3U倒是有所改进。

但三菱的FX2N系列有两个优势，一是高速计数器指令比S7-200方便。二是422口比西门子的PPI口皮实（因为200系列的PPI口是非光电隔离的，非规范操作和仿制的编程电缆可能会导致串口损坏）西门子最近推出的S7-1200系列直接支持以太网接口，而且由于集成了计数和测量、闭环控制和运动控制的工艺，因此FX3U再次被西门子远远超越。

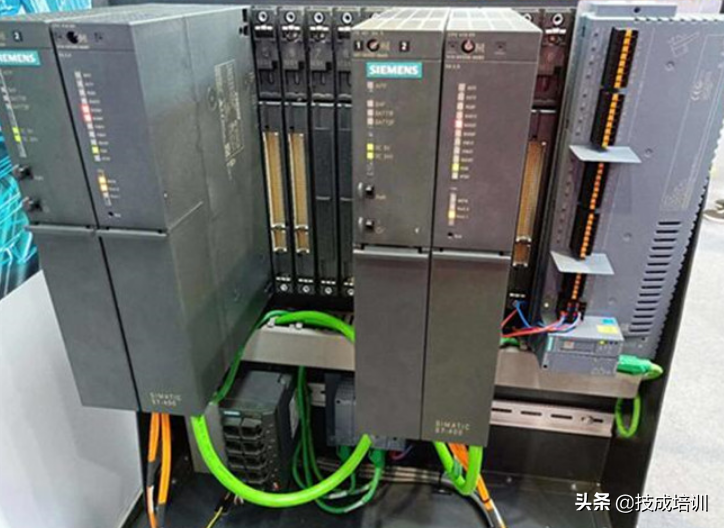

以上的比较仅仅是小型机。至于西门子的300和400系列以及更大型的TDC系列，这里就无需多言了，一句话，谁用谁知道。西门子的PCS7软件也非常博大精深。

学PLC，三菱是很容易上手的，因为直来直去思路简单。从学习的角度讲，肯定是西门子更好。

还有就是西门子PLC的通信口有两个，三菱的有一个，两个通信口可以一个连接下载数据线一个连接触摸屏进行调试程序，否则你就要拔下触摸屏数据线再连接触摸屏数据线来回调整程序有点麻烦。

西门子PLC常用的几种编程语言，你知道几种？

PLC的编程语言包括以下五种：

梯形图语言（LD）、指令表语言（IL）、功能模块图语言（FBD）、顺序功能流程图语言（SFC）及结构化文本语言（ST）。

不同型号的PLC编程软件对以上五种编程语言的支持种类是不同的，早期的PLC仅仅支持梯形图编程语言和指令表编程语言。目前的PLC对梯形图（LD）、指令表（STL）、功能模块图（FBD）编程语言都以支持。

比如，SIMATIC STEP7 MicroWIN V3.2。

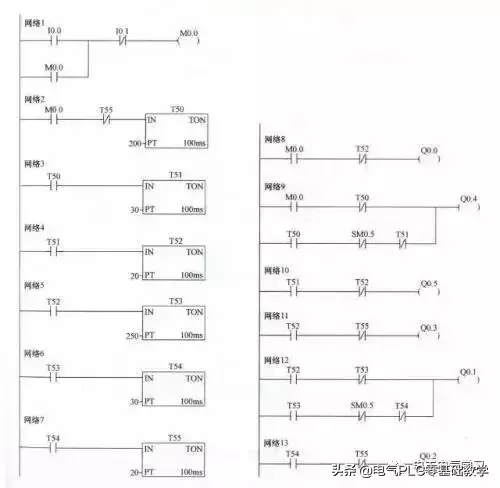

（1）梯形图

在西门子PLC实际编程使用情况中中，梯形图语言是PLC程序设计中最常用的编程语言。它是与继电器线路类似的一种编程语言。由于电气设计人员对继电器控制较为熟悉，因此，梯形图编程语言得到了广泛的欢迎和应用。

梯形图编程语言的特点是：与电气操作原理图相对应，具有直观性和对应性；与原有继电器控制相一致，电气设计人员易于掌握。梯形图编程语言与原有的继电器控制的不同点是，梯形图中的能流不是实际意义的电流，内部的继电器也不是实际存在的继电器，应用时，需要与原有继电器控制的概念区别对待。

（2）指令表

松下PLC编程

指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。在无计算机的情况下，适合采用PLC手持编程器对用户程序进行编制。同时，指令表编程语言与梯形图编程语言图一一对应，在PLC编程软件下可以相互转换。

指令表表编程语言的特点是：采用助记符来表示操作功能，具有容易记忆，便于掌握；在手持编程器的键盘上采用助记符表示，便于操作，可在无计算机的场合进行编程设计；与梯形图有一一对应关系。其特点与梯形图语言基本一致。

（3）功能模块图语言（FBD）

功能模块图语言是与数字逻辑电路类似的一种PLC编程语言。采用功能模块图的形式来表示模块所具有的功能，不同的功能模块有不同的功能。

功能模块图编程语言的特点：功能模块图程序设计语言的特点是：以功能模块为单位，分析理解控制方案简单容易；功能模块是用图形的形式表达功能，直观性强，对于具有数字逻辑电路基础的设计人员很容易掌握的编程；对规模大、控制逻辑关系复杂的控制系统，由于功能模块图能够清楚表达功能关系，使编程调试时间大大减少。

（4） 顺序功能流程图语言（SFC）

顺序功能流程图语言是为了满足顺序逻辑控制而设计的编程语言。编程时将顺序流程动作的过程分成步和转换条件，根据转移条件对控制系统的功能流程顺序进行分配，一步一步的按照顺序动作。每一步代表一个控制功能任务，用方框表示。在方框内含有用于完成相应控制功能任务的梯形图逻辑。这种编程语言使程序结构清晰，易于阅读及维护，大大减轻编程的工作量，缩短编程和调试时间。用于系统的规模校大，程序关系较复杂的场合。

顺序功能流程图编程语言的特点：以功能为主线，按照功能流程的顺序分配，条理清楚，便于对用户程序理解；避免梯形图或其他语言不能顺序动作的缺陷，同时也避免了用梯形图语言对顺序动作编程时，由于机械互锁造成用户程序结构复杂、难以理解的缺陷；用户程序扫描时间也大大缩短。

（5）结构化文本语言（ST）

结构化文本语言是用结构化的描述文本来描述程序的一种编程语言。它是类似于高级语言的一种编程语言。在大中型的PLC系统中，常采用结构化文本来描述控制系统中各个变量的关系。主要用于其他编程语言较难实现的用户程序编制。

结构化文本编程语言采用计算机的描述方式来描述系统中各种变量之间的各种运算关系，完成所需的功能或操作。大多数PLC制造商采用的结构化文本编程语言与BASIC语言、PASCAL语言或C语言等高级语言相类似，但为了应用方便，在语句的表达方法及语句的种类等方面都进行了简化。

结构化文本编程语言的特点：采用高级语言进行编程，可以完成较复杂的控制运算；需要有一定的计算机高级语言的知识和编程技巧，对工程设计人员要求较高。直观性和操作性较差。

在PLC控制系统设计中，要求设计人员不但对PLC的硬件性能了解外，也要了解PLC对编程语言支持的种类。
