终于整理全了，PLC编程实现N种方法实现一键启停 ，电工必读

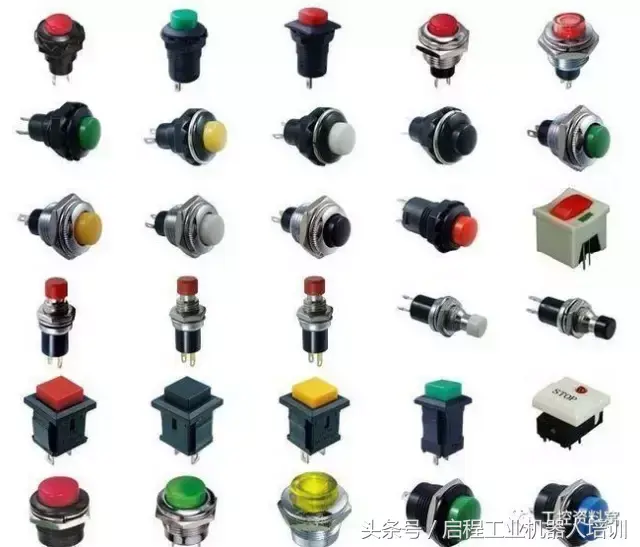

编者按自锁按钮与非自锁按钮

自锁按钮 就是在开关按钮第一次按的时候，开关接通并保持，即自锁，在开关按钮第二次按的时候，开关断开，同时再开关按钮弹出来。

非自锁按钮 也可以理解为自复式按键，按下去接通，你一松手，它也跟着断开。

传统的经典起保停电路需要一个非自锁启动按钮SB1（常开点NO）和一个非自锁停止按钮SB2（常闭点NC）实现，如下图所示：

经常有人和安迪讨论一键启停的问题，今天结合自己所学和阅读一些书籍资料，总结了几种一键启停的方法（以西门子 200PLC为例）并略有说明。本意旨在抛砖引玉，以文会友，希望大家也把好的编程技巧与朋友们分享。

01

继电器-接触器电路

启动并保持 ：第一次按下SB，电源通过KM常闭点、KA1常闭点，KA2得电，KM线圈通过KA2常开点和KA1常闭点得电，线圈KM自保持吸合，KA2线圈失电；

停止 ：再按下SB后，KA1线圈通电，常闭点KA1断开KM线圈。

注： 本电气图证明可以使用单个非自锁按钮实现起保停控制，但现实设计中往往不予采用，因为增加了电器元件，反而使简单的电气控制回路复杂化。

02

逻辑控制法

PLC的工作原理是顺序扫描，循环刷新 。根据其工作原理，借助辅助寄存器M和上升沿指令构造起保停控制回路（后面图片大家自行分析其原理。）

方法一：

方法二：

03

置位复位法

04

复位优先——RS触发器法

05

置位优先——SR触发器法

06

异或指令WXOR法

异或指令WXOR的功能是IN1、IN2端指定单元的数据按位进行异或运算，结果存入OUT端指定的单元中。异或运算时，两位数相同，异或结果为0，相反异或结果为1。异或指令可分为字节异或指令、字异或指令和双字异或指令。

07

INV取反指令法

取反字节指令INV_B对输入字节IN执行求补操作，并将结果载入内存位置OUT。也就是当I0.0第一次闭合时，输入QB0=2#0的时候，I0.0接通，则OUT输出的QB0=2#1，即Q0.0此时输出；下一次I0.0闭合时，QB0再次取反，则Q0.0此时断开。

08

计数器法

09

INC自加1指令法

利用MB0=2#0000 0000，第一次I0.0闭合后运行自加1指令变成2#0000 0001，这样M0.0就会输出；下一次I0.0闭合后，就会2#0000 0010，这样M0.0就失电断开且第二次时将MB0复位，以此类推。

10

ADD加法指令法

11

JUMP跳转指令法

JUMP跳转指令不仅在一键启停中运用，而且很多的自动/手动程序转换运用该指令也可以获得事半功倍的效果。下面的梯形图略微难懂，为大家详细解析一下。

解析： I0.0为非自锁启停按钮、Q0.0为输出线圈。PLC进入运行模式网络1由I0.0使JMP指令为真，使程序扫描跳过网络2到标签网络3后执行扫描。

当第一次按下非自锁启停按钮I0.0时，JMP指令的的条件变为“0”，JMP指令不起作用。正常扫描执行网络2，使Q0.0为“1”、网络4的M0.0为“1”；在程序的下一个扫描周期JMP指令变为真，再次跳过网络2。所以虽然I0.0为“0”，但Q0.0任然保持原输出状态。

当松开I0.0时，M0.0变为“0”但网络1中JMP指令任然保持为真仍跳过网络2。

当第二次按下非自锁启停按钮I0.0时，JMP指令条件变为“0”，一个扫描周期，此时网络2使输出Q0.0变为“0”状态并保持断电状态。

当启停按钮再次按下时，重复上述过程。

如何看懂PLC程序？按照这五个步骤！

1、PLC控制系统梯形图的特点

(1)PLC控制系统的输入信号和输出负载

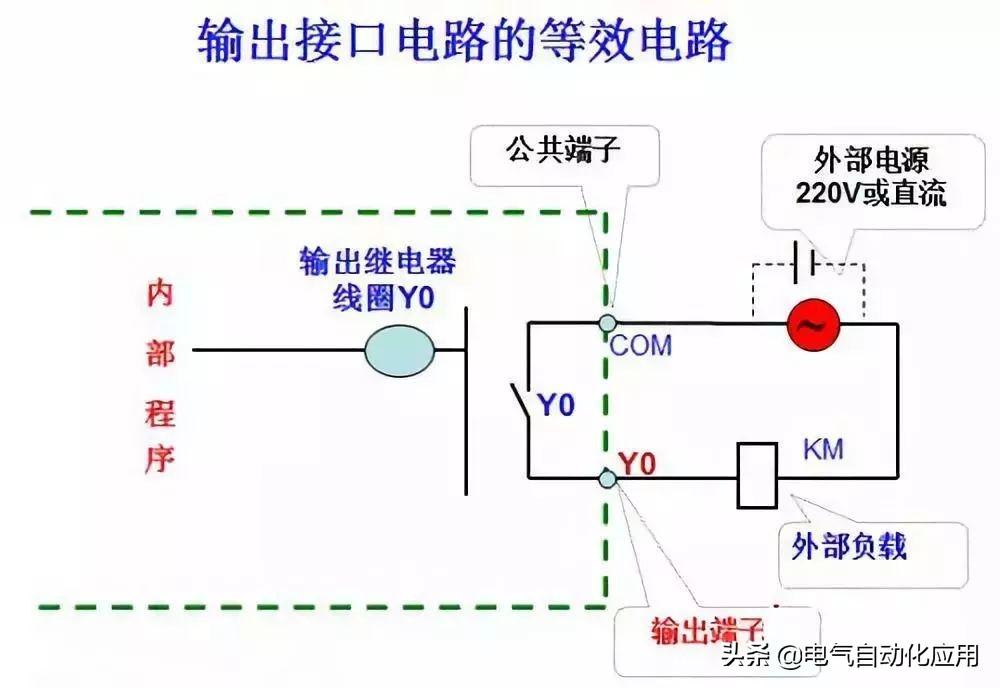

继电器电路图中的交流接触器和电磁阀等执行机构用PLC的输出继电器来控制，它们的线圈接在PLC的输出端。按钮、控制开关、限位开关、接近开关等用来给PLC提供控制命令和反馈信号，它们的触点接在PLC的输入端。

(2)继电器电路图中的中间继电器和时间继电器的处理

继电器电路图中的中间继电器和时间继电器的功能用PLC内部的辅助继电器和定时器来完成，它们与PLC的输入继电器和输出继电器无关。

(3)设置中间单元

在梯形图中，若多个线圈都受某一触点串/并联电路的控制，为了简化电路，在梯形图中可设置用该电路控制的辅助继电器，辅助继电器类似于继电器电路中的中间继电器。

(4)时间继电器瞬动触点的处理

时间继电器除了延时动作的触点外，还有在线圈得电或失电时立即动作的瞬动触点。对于有瞬动触点的时间继电器，可以在梯形图中对应的定时器的线圈两端并联辅助继电器，后者的触点相当于时间继电器的瞬动触点。

(5)外部联锁电路的设立

为了防止控制正/反转的两个接触器同时动作，造成三相电源短路，除了在梯形图中设置与它们对应的输出继电器的线圈串联的动断触点组成的软互锁电路外，还应在PLC外部设置硬互锁电路。

2、梯形图的结构分析

采用一般编程方法还是采用顺序功能图编程方法；采用顺序功能图的单序列结构还是选择序列结构、并行序列结构，使用启/保/停电路、步进顺控指令进行编程还是用置位/复位指令进行编程。

梯形图的分解由操作主令电路(如按钮)开始，查线追踪到主电路控制电器(如接触器)动作，中间要经过许多编程元件及电路，查找起来比较困难。

无论多么复杂的梯形图，都是由一些基本单元构成的。按主电路的构成情况，利用逆读溯源法，把梯形图和指令语句表分解成与主电路的用电器(如电动机)相对应的几个基本单元，然后一个环节、一个环节地分析，最后再利用顺读跟踪法把各环节串起来。

(1)按钮、行程开关、转换开关的配置情况及作用

在PLC的I/O接线图中有许多行程开关和转换开关，以及压力继电器、温度继电器等，这些电器元件没有吸引线圈，它们的触点的动作是依靠外力或其他因素实现的，因此必须先把引起这些触点动作的外力或因素找到。其中行程开关由机械联动机构来触压或松开，而转换开关一般由手工操作，从而使这些行程开关、转换开关的触点在设备运行过程中便处于不同的工作状态，即触点的闭合、断开情况不同，以满足不同的控制要求，这是看图过程中的一个关键。

这些行程开关、转换开关的触点的不同工作状态单凭看电路图难以搞清楚，必须结合设备说明书、电器元件明细表，明确该行程开关、转换开关的用途，操纵行程开关的机械联动机构，触点在不同的闭合或断开状态下电路的工作状态等。

(2)采用逆读溯源法将多负载(如多电动机电路)分解为单负载(如单电动机)电路

根据主电路中控制负载的控制电器的主触点文字符号，在PLC的I/O接线图中找出控制该负载的接触器线圈的输出继电器，再在梯形图和指令语句表中找出控制该输出继电器的线圈及其相关电路，这就是控制该负载的局部电路。

在梯形图和指令语句表中，很容易找到该输出继电器的线圈电路及其得电、失电条件，但引起该线圈的得电、失电及其相关电路就不容易找到，可采用逆读溯源法去寻找：

在输出继电器线圈电路中串、并联的其他编程元件触点的闭合、断开就是该输出继电器得电、失电的条件。

由这些触点再找出它们的线圈电路及其相关电路，在这些线圈电路中还会有其他接触器、继电器的触点……

如此找下去，直到找到输入继电器(主令电器)为止。值得注意的是：当某编程元件得电吸合或失电释放后，应该把该编程元件的所有触点所带动的前、后级编程元件的作用状态全部找出，不得遗漏。

找出某编程元件在其他电路中的动合触点、动断触点，这些触点为其他编程元件的得电、失电提供条件或者为互锁、联锁提供条件，引起其他电器元件动作，驱动执行电器。

(3)将单负载电路进一步分解

控制单负载的局部电路可能仍然很复杂，还需要进一步分解，直至分解为基本单元电路。

(4)分解电路的注意事项

若电动机主轴接有速度继电器，则该电动机按速度控制原则组成停车制动电路。

若电动机主电路中接有整流器，表明该电动机采用能耗制动停车电路。

(5)集零为整，综合分析

把基本单元电路串起来，采用顺读跟踪法分析整个电路。
