WINCC如何使用CP5611通讯卡通过PROFIBUS连接PLC？一看就懂

前提条件

1．通过CP5611实现PLC系统与WINCC通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡.

2．将所要连接的PLC的端口设置为PROFIBUS通讯协议，对于MPI/DP类型的端口尤其重要。

I．STEP 7 硬件组态

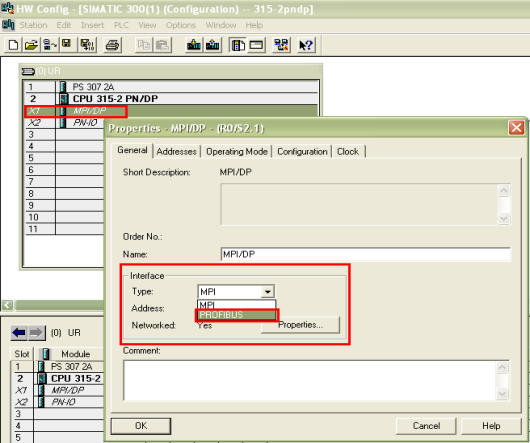

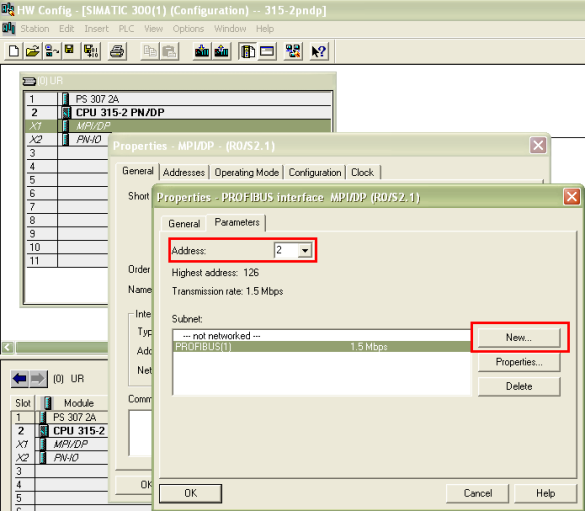

使用STEP 7软件组态PLC的硬件信息，将相应的板卡在Hardware进行硬件组态，选择你将要连接WINCC的对应端口，如果其类型为MPI/DP，则需要将端口指定为PROFIBUS，如下图所示：

点击上图所示的Properties…按钮，如下图所示：

A．设置该PROFIBUS端口的地址为2

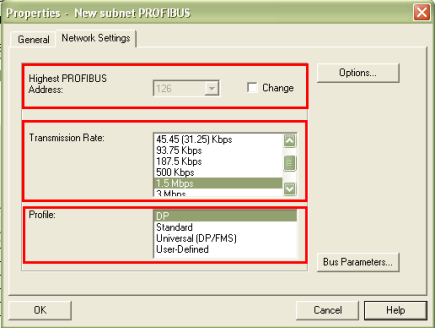

B．点击New按钮，在Subnet下新建 一个PROFIBUS网络，在弹出的对话框中设置参数，如图2.2所示：

其中重要参数如下：

Highest PROFIBUS Address ：

指整个PROFIBUS网络中的最高的站点地址，默认为126，可作修改。

Transmission Rate ：

PROFIBUS网络的通讯速率，整个网络中所有站点的通讯波特率应当一致。

Profile ：

具体的传输协议的设置，这里我们使用DP。

其他设置可根据您项目的具体情况进行设置。

2．安装CP5611通讯板卡

安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:

http://support.automation.siemens.com/WW/view/en/26707026

3．添加驱动程序和设置系统参数

打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->PROFIBUS

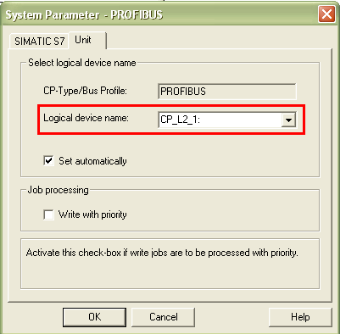

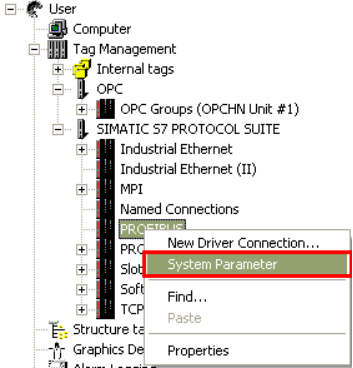

右键单击PROFIBUS，在弹出菜单中点击System Parameter，如图2.4所示，弹出System Parameter- PROFIBUS对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。默认安装后，逻辑设备名为CP_L2_1:，如图所示：

4．设置Set PG/PC Interface

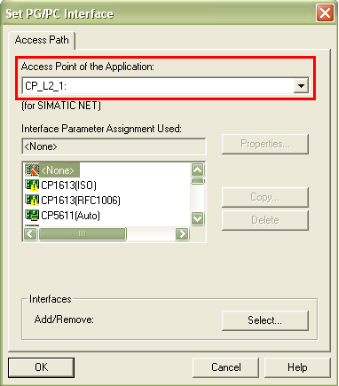

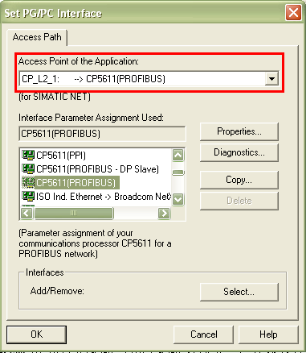

进入Windows操作系统下的控制面板，双击Set PG/PC Interface图标，在Access Point of the Application:的下拉列表中选择CP_L2_1: 如图所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(PROFIBUS)，而后在Access Point of the Application:的下拉列表中显示：CP_L2_1:àCP5611(PROFIBUS)，如图所示。

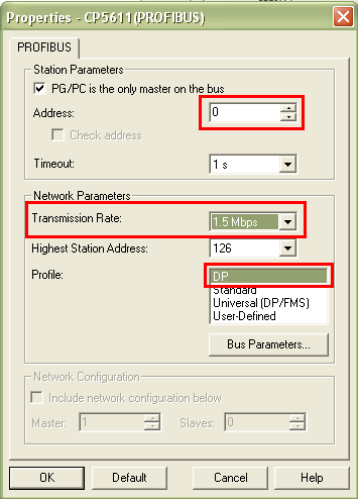

设置CP5611的通讯参数,点击Proerties….按钮，弹出Properties-CP5611(PROFIBUS)

参数。如图所示：

重要的参数如下所示：

Address :

CP5611的PROFIBUS地址

Transmission Rate :

PROFIBUS网络的传输速率（您可以修改，但必须和实际连接PLC的PROFIBUS端口的传输速率相同）

Highest Station Address :

PROFIBUS网络的最高站地址（必须和PLC的PROFIBUS网络参数设置相同）

Profile :

设置具体通讯协议，这里使用DP

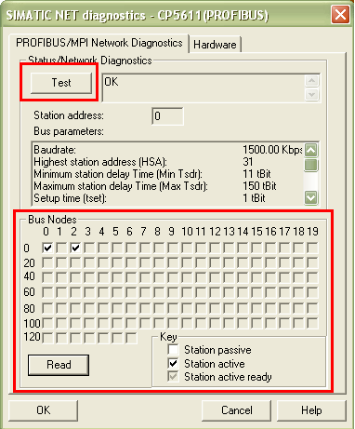

诊断PROFIBUS网络，点击Diagnostic…按钮，进入诊断对话框。如下图所示：Test按钮点击后，显示OK表示CP5611工作正常。点击Read按钮后，将显示所有接入PROFIBUS网络中的设备的站地址，如果只能读到自己的站地址，此时，请查看PROFIBUS网络和硬件连接设置，只有成功读取到CPU的站点地址，才能进行以下的步骤，否则，不可能建立通讯，如图所示：

5．添加通道与连接设置

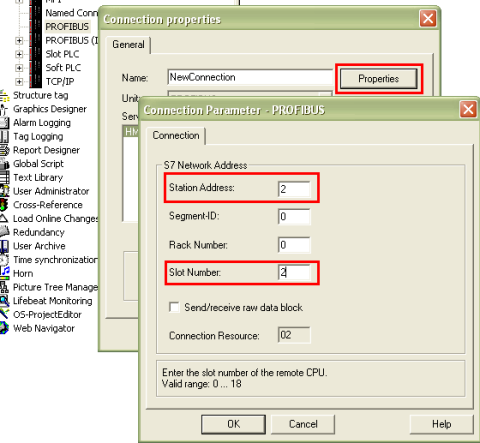

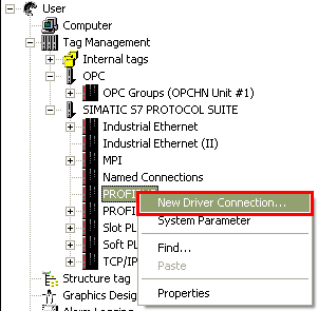

添加驱动连接，设置参数。打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->PROFIBUS，右键单击PROFIBUS，在下拉菜单中，点击New Driver Connection，如图所示，在弹出的Connection properties对话框中点击Properties按钮，弹出Connection parameters-PROFIBUS属性对话框，填入参数，如图所示：

重要的参数如下所示：

Station Address ：（通讯模块的IP地址）

Rack Number ：CPU所处机架号，除特殊复杂使用的情况下，一般填入0

Slot Number ：CPU所处的槽号

注意：如果您是S7-300的PLC，那么该参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。

6．连接测试与通讯诊断

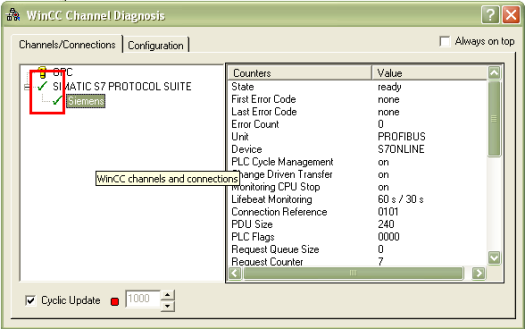

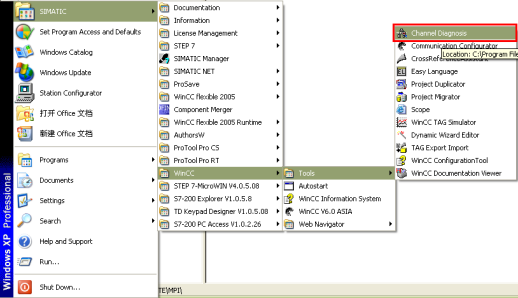

通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立。注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P或者RUN状态，WINCC必须激活运行，根据图所示的位置，进入通道诊断工具，检测通讯是否成功建立。如图

至此WINCC使用CP5611通讯卡通过PROFIBUS连接PLC的过程完毕。

WinCCV74使用CP5612通讯卡通过MPI连接PLC

前提条件：

I)在安装有WINCC的计算机上安装CP5612通讯板卡。

II) 使用STEP7编程软件能够通过MPI正常连接PLC。

3.1 STEP 7 硬件组态

STEP7设置MPI通讯。新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，其在随后的设置中需要匹配。重点步骤参考图3-1：

其中，Interface中的参数Networked(已连网)必须设置为Yes。

图3-1

3.2 设置Set PG/PC Interface

如果 STEP 7 版本的硬件目录中没有 CP 5612，则可选择 CP 5611 A2 或 CP 5611进行组态。CP 5612 向下兼容之前版本的组态。

进入操作系统下的控制面板，双击Set PG/PC Interface图标。

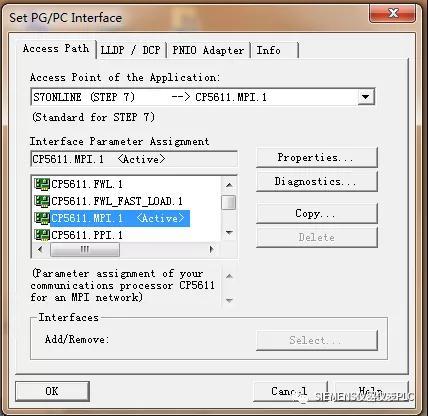

在Access Point of the Application:的下拉列表中选择S7ONLINE ( STEP7 )；然后在Interface Parameter Assignment :的列表中，选择CP5611.MPI.1；确认后在Access Point of the Application:的下拉列表中显示：

S7ONLINE ( STEP7 ) à CP5611.MPI.1，如图3-2所示：

图3-2

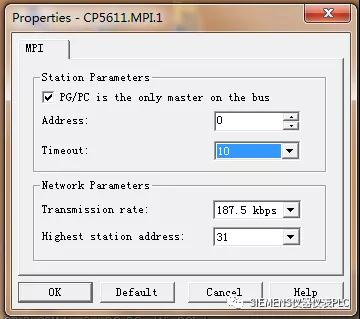

设置CP卡的通讯参数,点击Properties…按钮，弹出Properties-属性对话框，设置参数。

重要的参数如图3-3所示：

Address:

CP卡的地址（MPI地址必须唯一，建议设置为0）

Transmission Rate:

MPI网络的传输速率（默认为187.5Kbps）必须修改和实际连接PLC的MPI端口的传输速率相同；

Highest Station Address:

MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）

图3-3

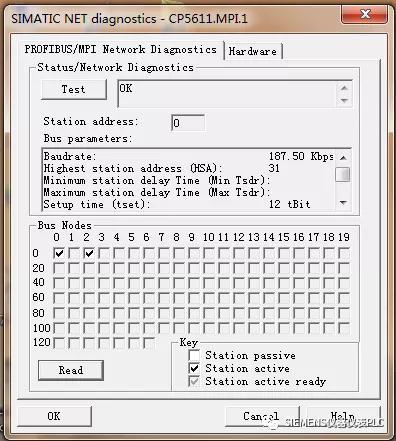

诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。如下图所示：点击Test按钮后，显示OK表示CP卡工作正常。点击Read按钮后，将显示所有接入MPI网络中的设备的站地址。如果只能读到CP卡自己的站地址，此时，需要检查MPI网络和硬件连接设置，只有成功读取到CPU的站点地址，才能进行以下的步骤，否则不可能建立WinCC通讯。

图3-4

3.3 添加驱动程序和系统参数设置

打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI

右键单击MPI，在弹出菜单中点击“系统参数”，如图3-5所示：

图3-5

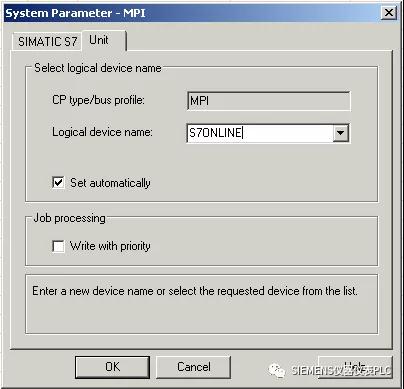

弹出System Parameter-MPI对话框，选择Unit标签，

设置Logic device name（逻辑设备名称）：S7ONLINE，如图3-6所示。

图3-6

3.4 添加通道与连接设置

添加驱动连接，设置参数。打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI，右键单击MPI，在下拉菜单中，点击“新建连接”，如图3-7所示：

在握手图标后面输入连接的名称。

图3-7

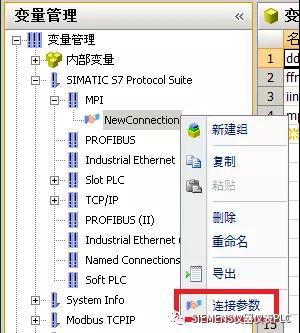

在连接名称上右键点击“连接参数”，如图3-8所示：

图3-8

弹出Connection Parameter-MPI属性对话框。

图3-9

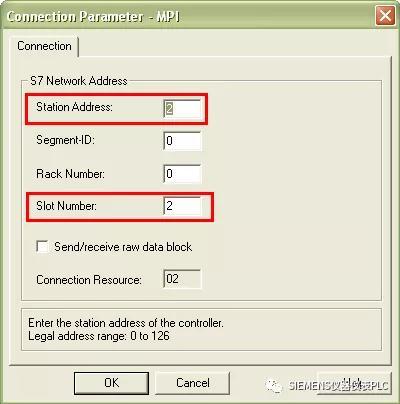

重要的参数如下所示：

Station Address：MPI端口地址，必须与图3-1中地址相同；

Rack Number：CPU所处机架号，除特殊复杂使用的情况下，一般填入0；

Slot Number：CPU所处的槽号；

注意：

如果使用S7-300的PLC，则Slot Number的参数为2；

如果是S7-400的PLC，则要根据STEP7项目中的Hardware软件查看CPU插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。

最后点击确认，则通讯参数的设置已完成。
