分享三菱PLC编程多种电缆连接线图，收藏备用

此次给大家分享一下关于三菱PLC编程电缆连接线的接线图，让大伙也掌握制作编程电缆，值得认真学，到时用到也方便！

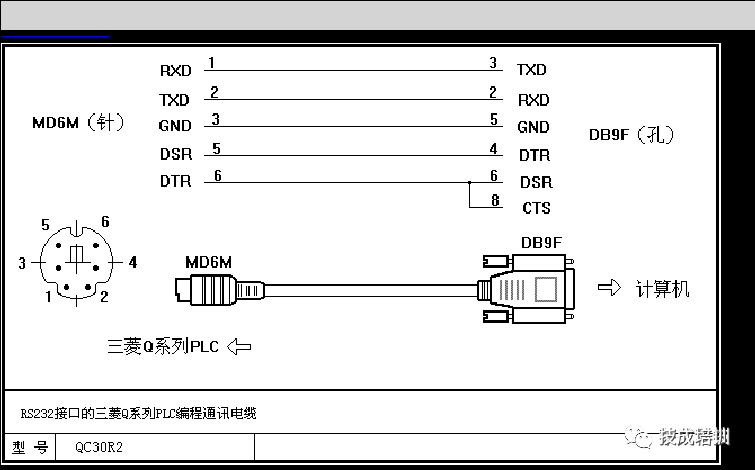

RS232接口的三菱Q系列PLC编程通讯电缆

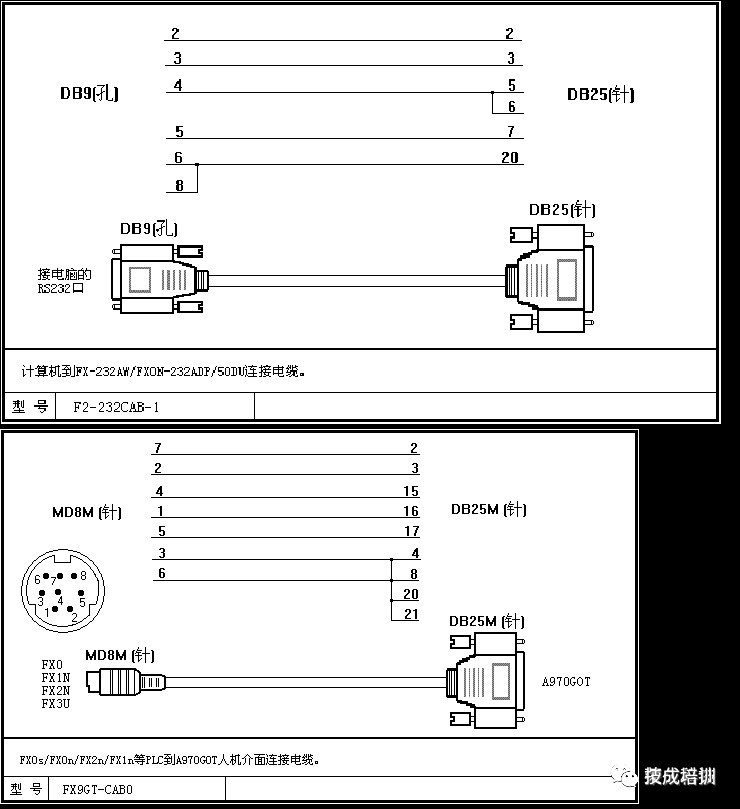

计算机到FX-232AW/FXON-232ADP/50DU连接电缆

FX0xs/FX0n/FX2n/FX1n等PLC到A970G0T人机介面连接电缆

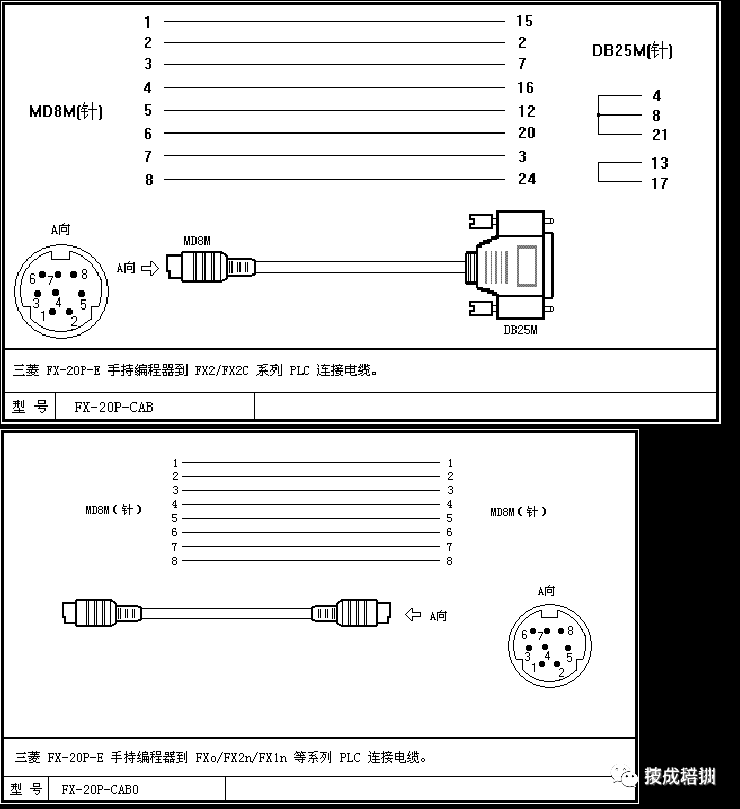

三菱FX-20P-E手持编程器到FX2/FX2C系列PLC连接电缆

三菱 FX-20P-E手持编程器到FX0/FX2n/FX1n等系列PLC连接电缆。

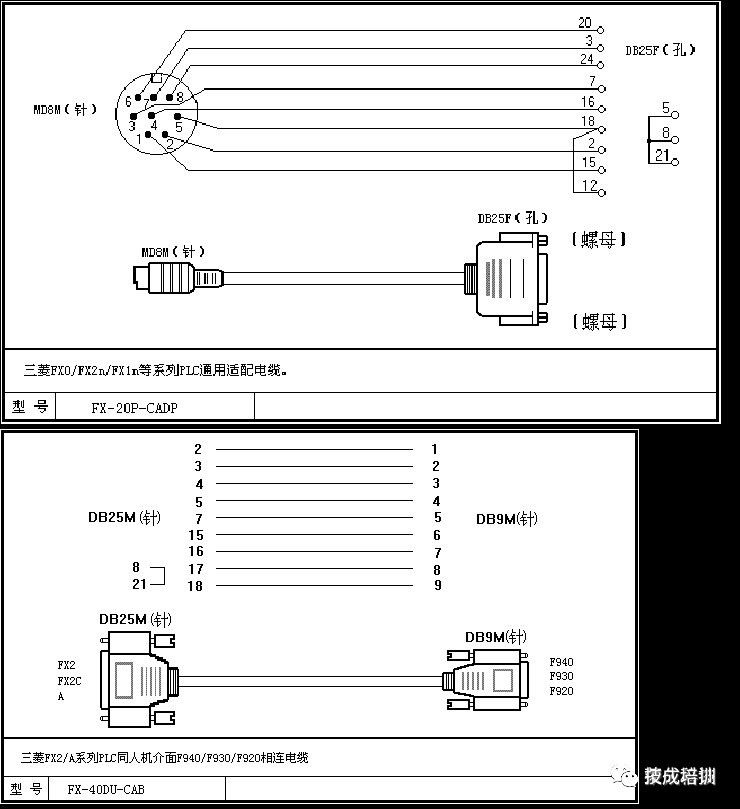

三菱FX0/FX2n/FX1n等系列PLC通用适配电缆。

三菱FX2/A系列PLC同人机介面F940/F930/F920相连电缆。

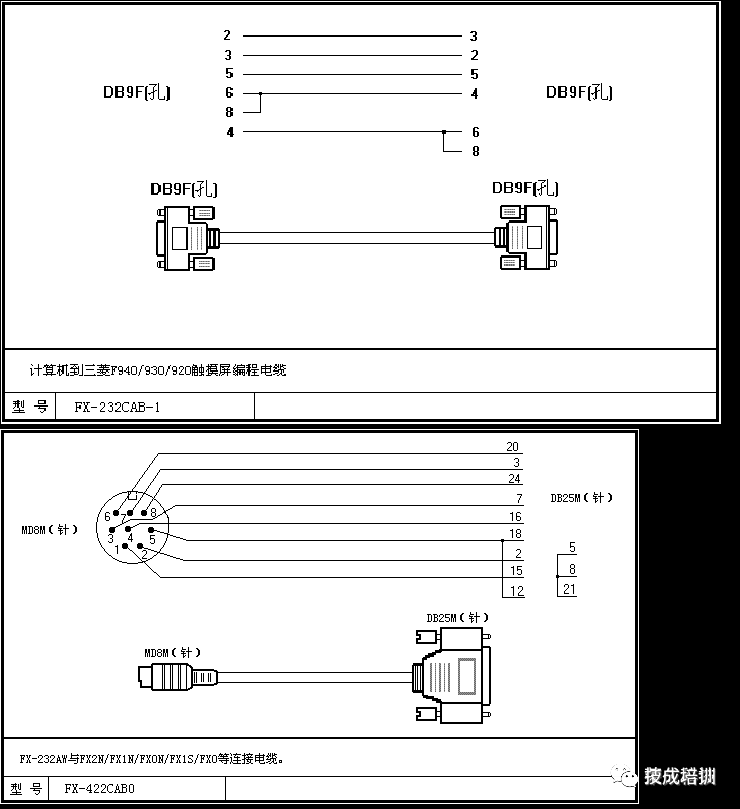

计算机到三菱F940/930/920触摸屏编程电缆。

FX-232AW与FX2N/FX1N/FX0N/FX1S/FX0等连接电缆。

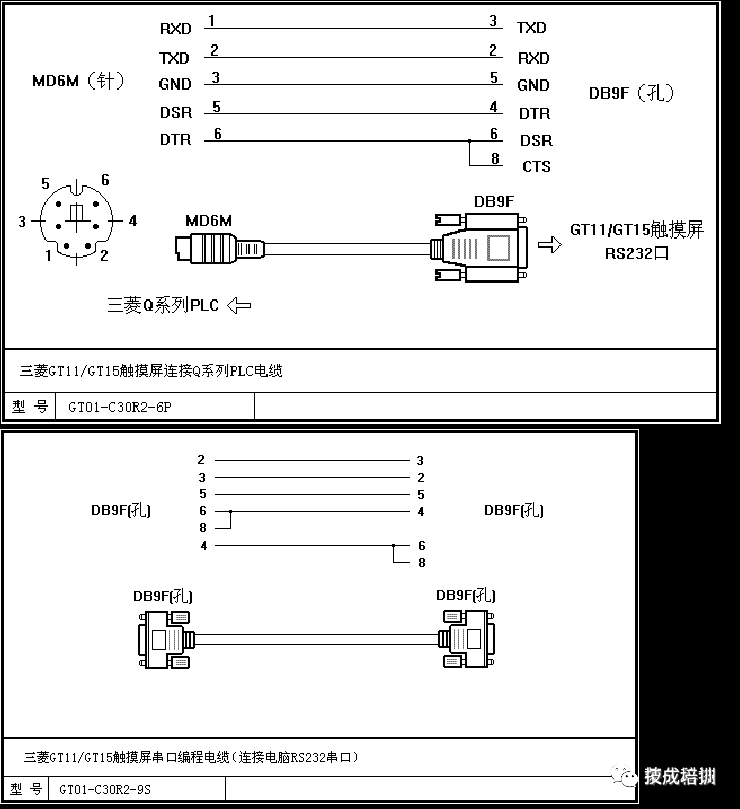

三菱GT11/GT15触摸屏连接Q系列PLC电缆。

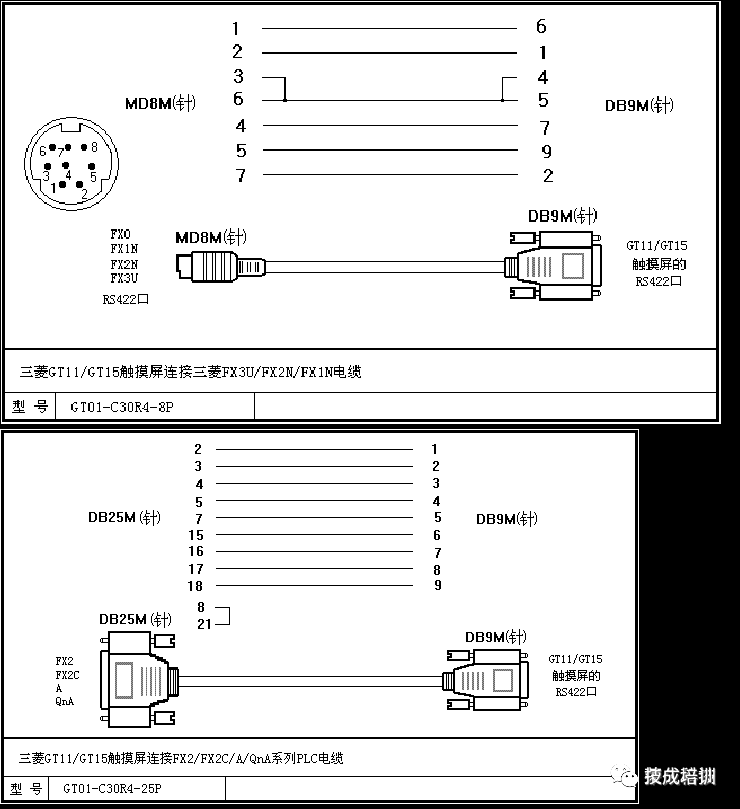

三菱GT11、GT15触摸屏连接FX2、FX2C、A、QnA系列PLC电缆

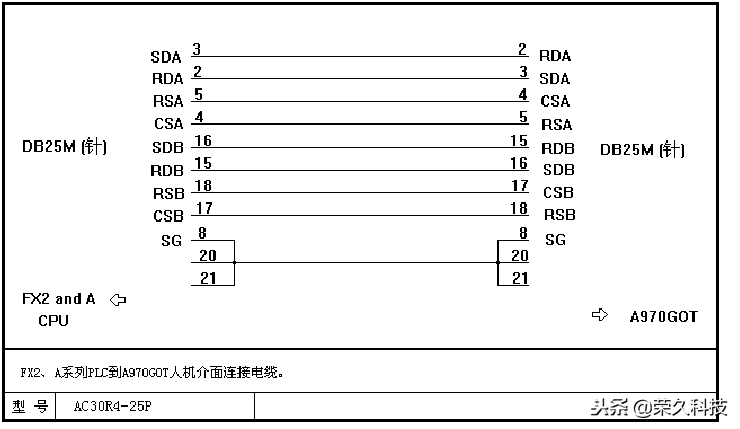

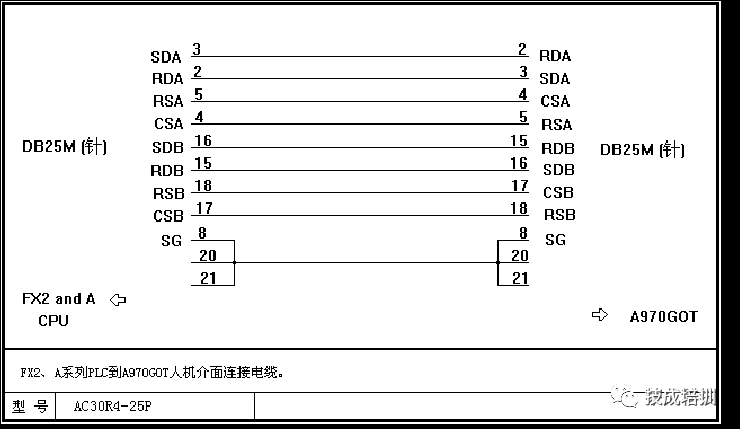

FX2、A系列PLC到A970G0T人机界面连接电缆

看完这么多干货，你对三菱PLC编程各种电缆连接线有了什么认知呢？可以告诉小编哦！

以上，欢迎动动手分享及收藏！

分享三菱PLC编程多种电缆连接线图，收藏备用

此次给大家分享一下关于三菱PLC编程电缆连接线的接线图，让大伙也掌握制作编程电缆，值得认真学，到时用到也方便！

RS232接口的三菱Q系列PLC编程通讯电缆

计算机到FX-232AW/FXON-232ADP/50DU连接电缆

FX0xs/FX0n/FX2n/FX1n等PLC到A970G0T人机介面连接电缆

三菱FX-20P-E手持编程器到FX2/FX2C系列PLC连接电缆

三菱 FX-20P-E手持编程器到FX0/FX2n/FX1n等系列PLC连接电缆。

三菱FX0/FX2n/FX1n等系列PLC通用适配电缆。

三菱FX2/A系列PLC同人机介面F940/F930/F920相连电缆。

计算机到三菱F940/930/920触摸屏编程电缆。

FX-232AW与FX2N/FX1N/FX0N/FX1S/FX0等连接电缆。

三菱GT11/GT15触摸屏连接Q系列PLC电缆。

三菱GT11、GT15触摸屏连接FX2、FX2C、A、QnA系列PLC电缆

FX2、A系列PLC到A970G0T人机界面连接电缆

来源：技成培训

声明：本文所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将根据您提供的证明材料确认版权并按国家标准支付稿酬或立即删除内容。
