三菱FX PLC系列报警系统编写
一个完整的设备应包含手动功能，保护功能，报警功能，自动运行功能等等，今天我们介绍FX系列如何做一个报警系统。
1. 基础介绍
状态S，S0~S899，S1000~S3999为步进阶梯使用的软元件，S900~S999是分配为报警系统使用的软元件，叫信号报警器
M8049，报警监视启动标志，用来启动报警监视功能
M8048，报警触点，当信号报警器（S900~S999）任一得电时，M8048就会闭合，前提需要将M8049得电，进行激活监视功能
2. 报警方式介绍
报警自动复位型，这种编写方式的好处是当报警条件断开时，会自动复位报警
多个条件报警，自动复位型。如果有多个条件满足，就产生一个报警，当然其中一个报警条件断开，自动复位报警
延时报警，自动复位型。当某些报警条件满足时，不能认为就是故障，可以是误动作，我们可以加入延时进行断定，如果接通时间进过我们的设定值时，可以认定就是报警！
报警发生自保持方式。当某些报警发生时不能自动复位，需要一直保持，直至用户进行确定，才允许消失，我们可以使用SET方式启动报警，让其自保持
多条件报警发生自保持方式
延时报警，自保持型
3. 复位报警方式
单一复位报警类型。当需要进行单个进行复位可以使用这个方式
批量复位报警。如果想要所有报警复位，可以成批复位指令，将所有的报警给复位
单一复位，如果需要按下复位按钮，就复位一条报警，可以使用ANR指令，自动复位一条已发生的报警

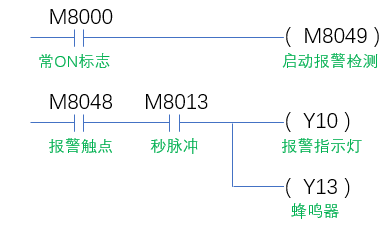

报警监视启动与报警触点输出功能，利用M8048可以检测报警是否发生，输出报警指示灯，或蜂鸣器.
本文由技成培训网温寿发老师原创，未经授权不得转载
↓↓↓下载可免费观看西门子系列课程
PLC进入停止模式，怎么让它自动报警，老电工讲解编程和
有个朋友问了一个问题，他们单位有一个PLC所控制自动排水的系统，用的是西门子S7-200 smart PLC。不知道什么原因，PLC有时候就自动切换成了停止模式，切换成停止模式以后就不能够控制自动排水了。这个时候操作工如果没有及时发现，车子里面水满了就溢出来了。
有没有什么办法？如果PLC进入停止模式以后给一个报警、提示，带了西门子 smart PLC其实就是有这个功能。比如在PLC点上或者某个点，比如像这款PLC是不是Q.0到Q.7？再挑一个点，比如从用Q.7点位接一个报警仪，比如这里接一个指示灯。
比如在Q.7点位上接一个指示灯，比如也就是倒数第三个端子上接一个指示灯。这里接个指灯当然要取一个供电的电源，比如在E2和端子上接供电电源，把供电电源接到电源的和火线L。把指示灯后边这根线接到零线，让它形成一个回路。
通过PLC在经过Q.7点位接到指示灯的另一个接线柱回到零线。这个线接好以后，也就是希望当PLC进入停止模式以后希望指示灯点亮，但是实际工作当中把它换成一个报警仪。
下面去编程软件当中，系统快了一遍设置一下。打开西门子S7-200 smart PLC的编程软件，怎么设置就让Q.7在PLC状态？在PLC进入停止模式的时候输出，其实这个在课程当中讲过，在系统快里边打开系统快窗口，这里就有设置的方法，数字量输出和选项。
这里有Q.0.X，也就是代表后边是Q.0到Q.7，因为这个是SR20，所以只有八个输出点，也就是这个是Q.0，一直到Q.7。也就是勾选Q.7，也就是下面这个描述，只要CPU处于stop模式，选中的输出的就会为ON，也就是它就会输出，也就是这个。
选Q.7也就是可有0.7的就会输出，只要在stop模式，点击确定。但这里需要注意一个问题，可能没有用过这个功能的朋友以为只要这样选择以后进入运行，停止模式以后为on，进入运行模式以后就变成off了。其实不是，只要这样设置，下载到prc当中以后，其实在停止模式下是on，切换为运行模式以后还是on。
所以希望在运行模式下会off，也就是灯的不亮，在停止模式和灯亮。所以在程序当中还要编一条程序，也就是可以利用s这里输入一个比如sm零点一，也就是第一个扫描周期触点接通，然后利用复位指令给q零点七，也就是接的复位，下面填一也就是给一个位进行复位。
当prc只要一切换成运行模式以后就复一下位，q零点七就不输出了，只要切换到停止模式以后就输出。下载到prc内部，观察一下，看一下plc灯是否点亮，看一下实物。目前prc在四top模式，就是在停止模式，指示灯已经点亮了，但是刚才接错线了，这根火线不应该接在一l，接在二l这里，已经改了过来。
把plc切换到运行模式，看运行模式指示灯的点亮，接的指示灯的时候就熄灭，再切换到停止模式，切换到停止模式以后stop指示灯亮，指示灯就点亮，就实现了这个功能。
如果想学西门子s七杠二百smartplc编程，可以点击下方装栏卡片学习这套我制作的，手把手带你零基础prc入门了课程。这套课程非常的通俗易懂，即使完全零基础，对prc没有一点概念，只要有电工基础就可以学这套课程。
这套课程包括对西门子s七杠二百smartplc硬件介绍，包括对接线的方法讲解，实物讲解，包括每条编程指令的使用方法，包括像里边的有很多编程的实例，相信学了这道课程以后可以完全掌握西门子s七杠二版smat和plc的编程方法。
但拍了课程以后如果没有smat编程软件，可以私信我，把软件的时候发给你。
