通过实例玩转三菱PLC之灯光数字显示控制

某控制系统要求用灯光数字显示：具体如下：

（1）当按下SB0，灯光显示数字0

（2）当按下SB1，灯光显示数字1

（3）当按下SB2，灯光显示数字2

（4）当按下SB3，灯光显示数字3

（5）当按下SB4，灯光显示数字4

（6）当按下SB5，灯光显示数字5

（7）当按下SB6，灯光显示数字6

（8）当按下SB7，灯光显示数字7

（9）当按下SB8，灯光显示数字8

（10）当按下SB9，灯光显示数字9

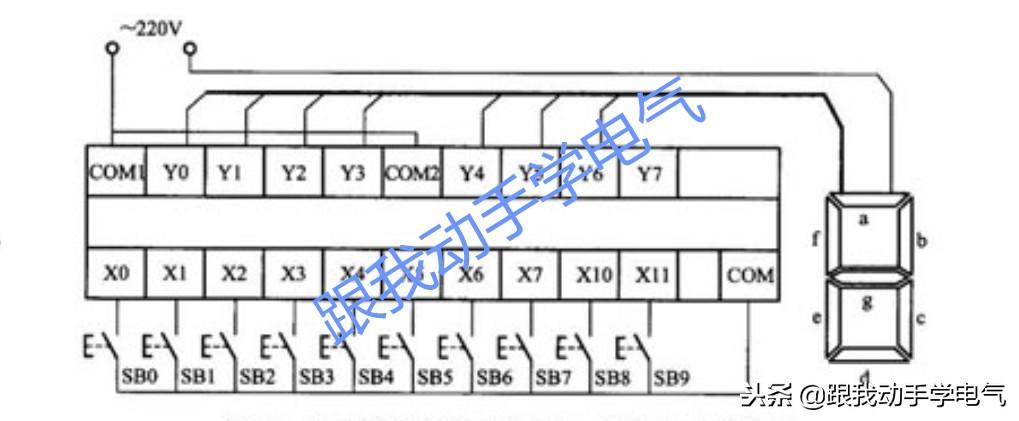

接线图如下：

某控制系统要求用灯光数字显示：具体如下：

（1）当按下SB0，灯光显示数字0

（2）当按下SB1，灯光显示数字1

（3）当按下SB2，灯光显示数字2

（4）当按下SB3，灯光显示数字3

（5）当按下SB4，灯光显示数字4

（6）当按下SB5，灯光显示数字5

（7）当按下SB6，灯光显示数字6

（8）当按下SB7，灯光显示数字7

（9）当按下SB8，灯光显示数字8

（10）当按下SB9，灯光显示数字9

接线图如下：

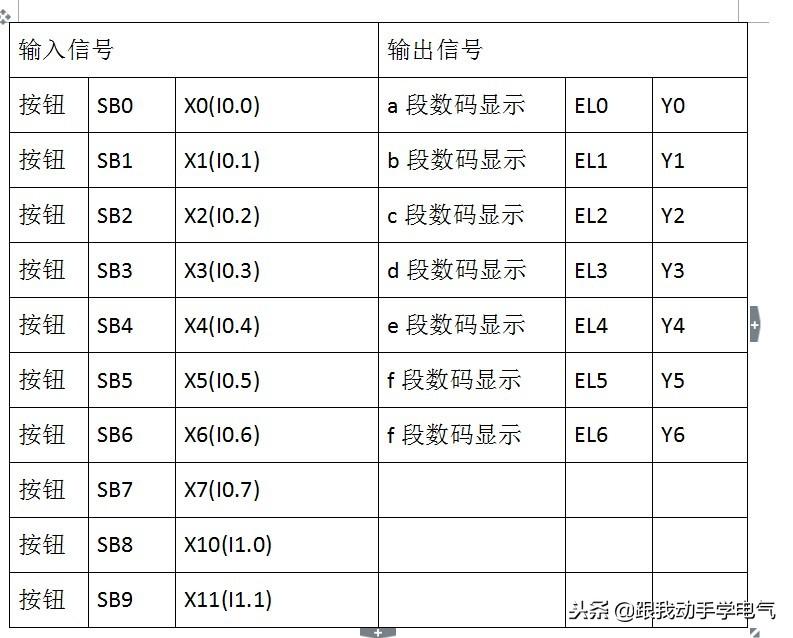

根据要求所用到的变量如下

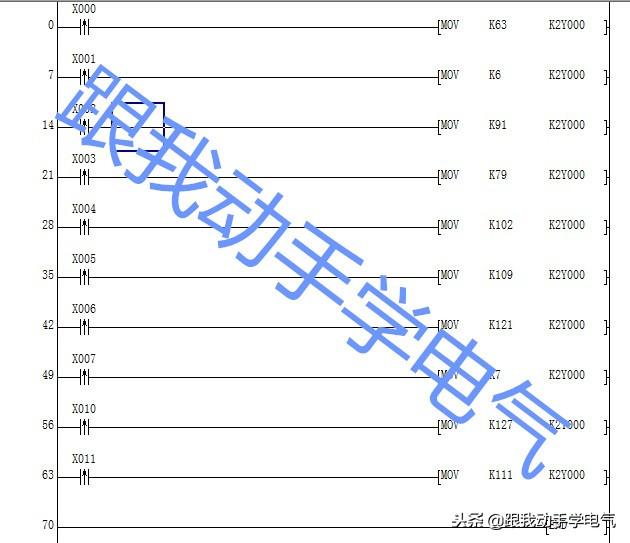

下面看看如何编程：

在本程序中用到MOV指令，下面看看MOV指令怎么用？在本例中第一行就是将十进制数63送到Y0~Y7的8位中（注：K代表10进制常数H代表16进制常数，K1Y0就是Y0~Y3，K2Y0就是Y0~Y7，在我以前的文章中有关于这部分的讲解，这里简单回顾下），

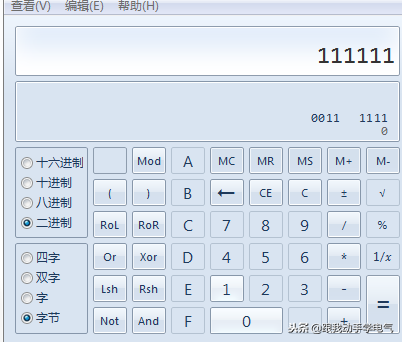

那么为什么要送63呢？因为按X0，则显示0，那么数码管就是Y0~Y5得电，大家可以通过计算机带的计算器来讲63换成二进制看看如下图：

怎么样明白了吧。

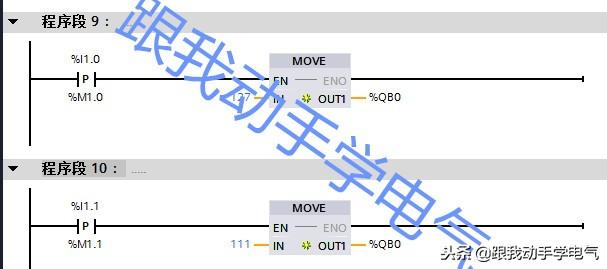

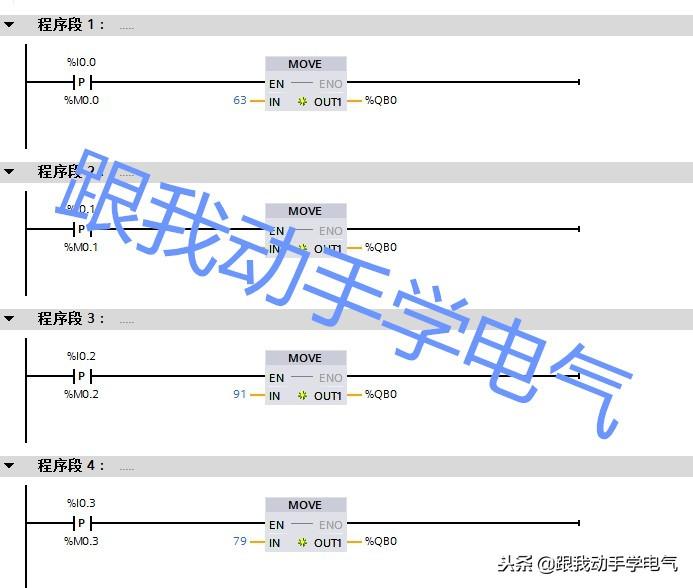

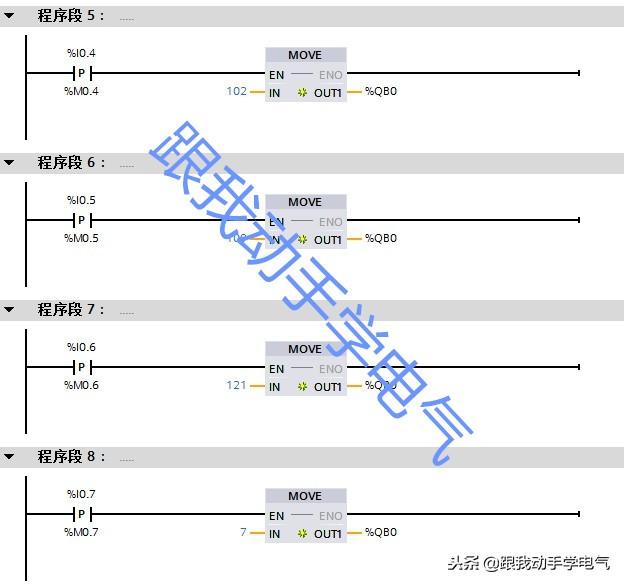

下面看看博途怎么编程

喜欢本文的朋友别忘记给个关注，欢迎转发、评论，你们的支持是继续原创的动力。我会持续更新一些结合例子程序的指令讲解和程序讲解。

119、用PLC控制数码管显示数字

设计用PLC控制数码管循环显示数字0-9,控制要求如下

(1)按下启动按钮后,数码管从0开始显示,1s后显示1,再过1s后显示2,…,显示9,1s后再重新屏示0.如此循环。

(2)当按下停止孩钮后,数码管烟灭。

7段数码营实际上是由7只发光二极管组成,要显示0-9数字,首先确定数字与7只发光管(即PC的输出控制点)的关系。如要易示数字0,则需要a、b、c、d、e

f管亮,则对应的PLC的需驱动的输出点为Q0.0,Q0.1,Q0.2，Q0.3，Q0.4，Q0.5。

I/O分配如下: 启动按钮SB1，I0.0；停止按钮 SB1,I0.1；Q0.0—Q0.6，数码管a—g。

控制程序如图所示：
