朗风学堂（46）：PLC与电脑的连接方法以及程序的上传、下载方法

一、PLC与计算机的硬件连接

PLC与计算机连接需要用到通信电缆，常用电缆有两种，一种是FX－232AWCH（简称SC09）电缆，该电缆含有RS232C／RS422转換器；另一种FX-USB－AW（又称 USB－SC9－FX）电缆，如图所示，该电缆含有USB／RS232换器。

在选用PLC编程电缆时，先查看计算机是否具有COM接口，因为现在很多计算机已经取消了这种接口，如果计算机有COM接口，可选用FX－232AWC－H电缆连接PLC和计算机。在连接时，将电缆的COM头插入计算机的COM接口，电缆另端圆形插头插入PLC的编程口内。

如果计算机没有COM接口，可选用FX－USB－AW电缆将计算机与PLC连接起来。在连接时，将电缆的USB头插入计算机的USB接口，电缆另一端圆形插头插入PLC的编程口内。

当将 FX－USB－AW电缆插到计算机USB接口时，还需要在计算机中安装这条电缆配带的驱动程序。驱动程序安装完成后，在计算机桌面上右击“我的计算机”，在弹出的菜单中选择“设备管理器”，弹出设备管理器窗口，如图所示。

展开其中的“端口（COM和LPT）”，从中可看到一个虚拟的COM端口，图中为COM、记住该编号，在GX-Developer软件进行通信参数设置时要用到。

二、通讯设置

用编程电缆将PLC与计算机连接好后，再启动 GX Developer软件，打开或新建一个工程，再执行菜单命令“在线一传输设置”，弹出“传输设置”对话框，双击左上角的“串行USB”图标，出现详细的设置对话框，如图所示。

在该对话框中选中“RS232C”项，COM端口ー项中选择与PLC连接的端回号，使用 FX－USB－AW电缆连接时，端口号应与设备管理器中的虚拟COM端口号一致，在传输项中选择某个速度（如选19．2kbps），单击“确认“，返回“传输设置”对话框。

如果想知道PLC与计算机是否连接成功，可在“传输设置”对话框中单击“通信信设置”，若出现图所示的连接成功提示，表用PLC与计算机已成功连接，单击“确认”即完成通信设置。

三、程序的写入与读出

程序的写人是指将程序由编程计算机送人PLC，读出则是将PLC内的程序传送到计算机中，程序写入的操作说明见表所示，程序的读出操作过程与写入基本类似。在对PLC进行程序写入或读出时，除了要保证PLC与计算机通信连接正常外，PLC还需要接上工作电源。

1200PLC通讯不上？如何上传和下载PLC程序呢？详细步骤来了

1200PLC通讯不上？是不是这两部没有设置好呢？

一、设置IP地址，要保证PLC的IP地址和电脑IP地址在同一网段，但是不能是一样的地址。

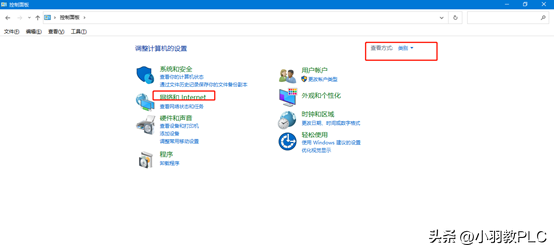

1、 打开控制面板，右上角选择类别后，单击网络和INTERNET。

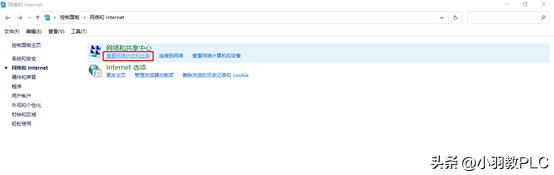

2、单击查看网络状态和任务

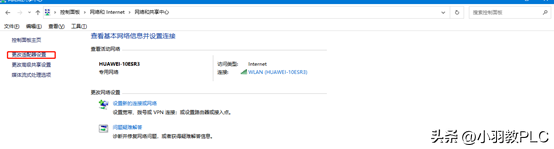

3、单击更改适配器

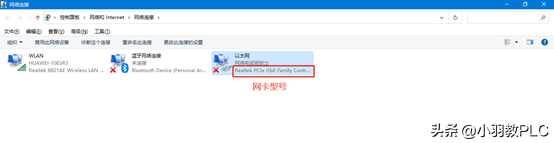

4、如果是用的有线连接CPU，那么以太网下面的就是有线网卡型号（后续要使用这个网卡型号）

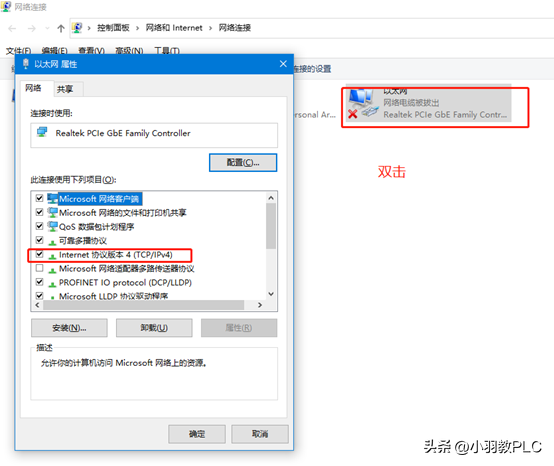

5、双击以太网，出现如图对话框，单击选择 Internet协议版本4，选择属性

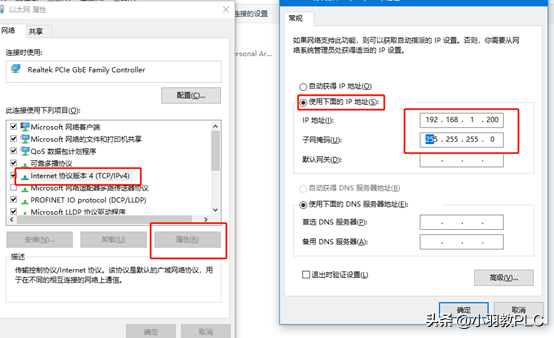

6、设置电脑的IP地址，IP地址要与CPU的在同一网段，且不同地址，例如我的PLC的IP地址是192.168.1.100，那么电脑的IP地址就不能是192.168.1.100，可以改为192.168.1.200。

二、设置PGPC接口

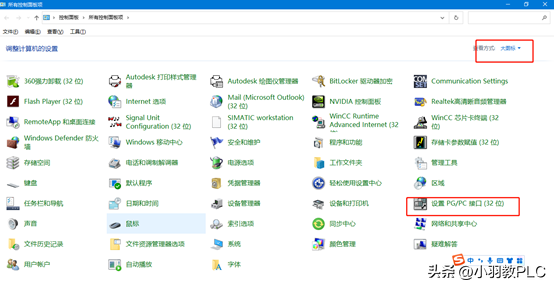

1、打开控制面板，选择右上角的大图标，单击下面的设置PGPC接口。

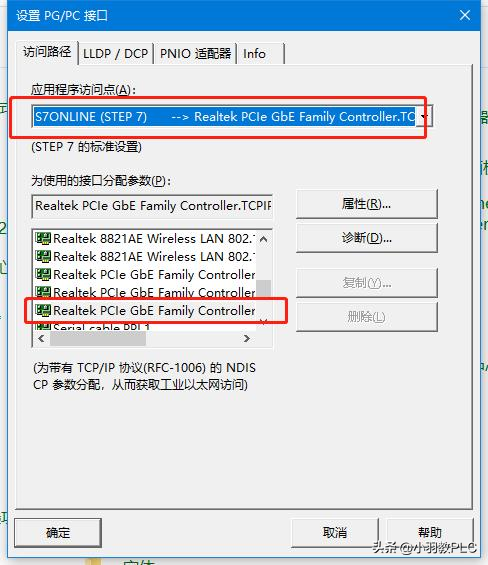

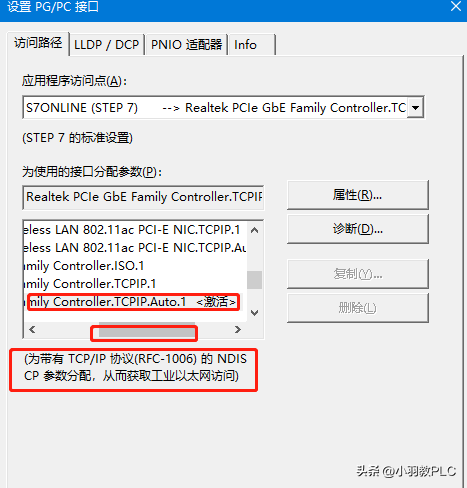

2、应用程序接口选择S7ONLINE，下方接口参数，选择您对应网卡的型号，例如图中有三个同样网卡型号，Realtek PCIe GbE Family Controller

拖到下方横向进度条，可以选择最后带有Auto.1的

一、上传

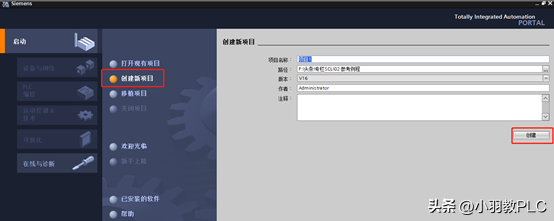

1、打开博图软件，单击创建新项目，填入项目信息，单击创建，在弹出的页面左下角选择项目视图。

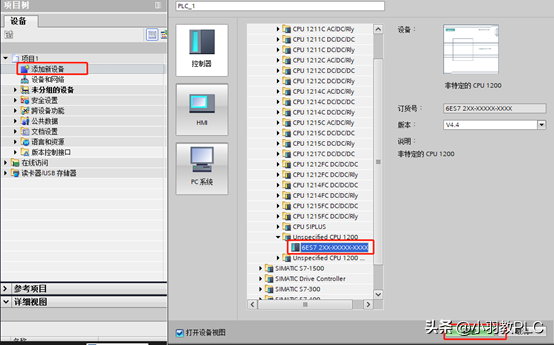

2、单击添加新设备，如图选择非指定的CPU，单击确定

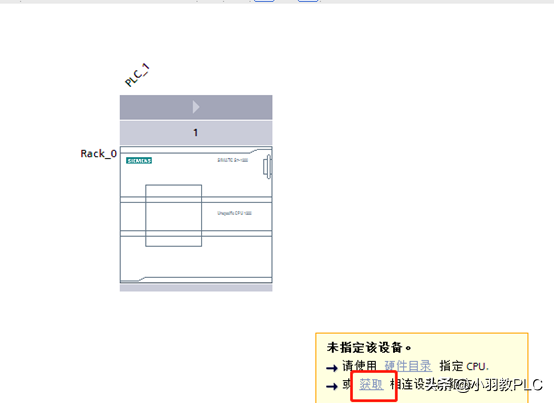

3、在弹出对话框选择获取

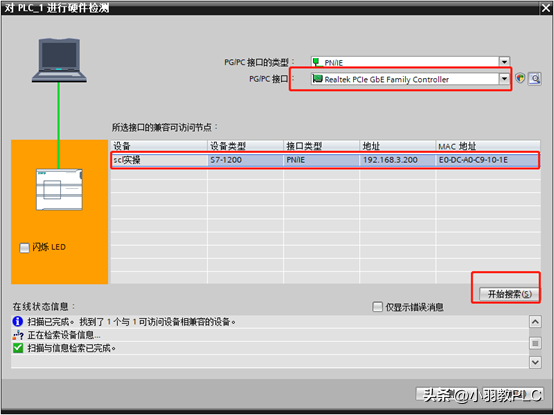

4、选择好PGPC接口，单击搜索，搜索到CPU之后，单击下方检测，就可以自动获取CPU硬件了。

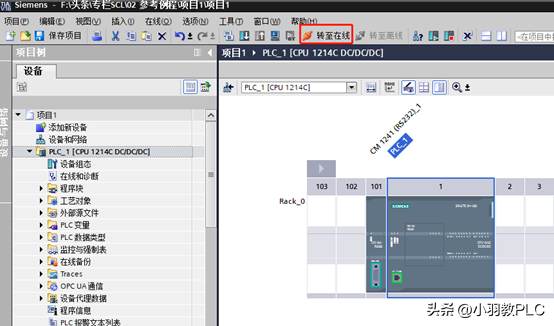

5、获取到硬件之后，单击转至在线

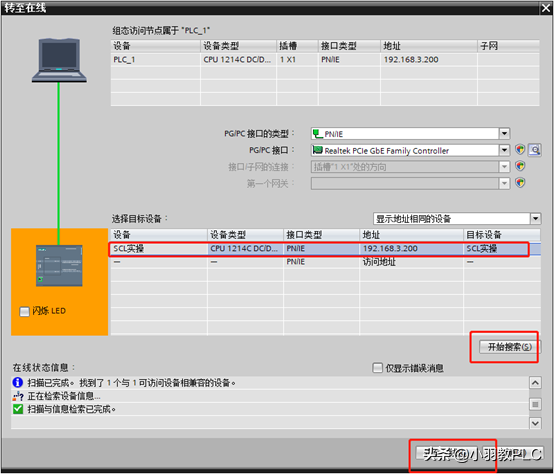

6、单击开始搜索，搜索到CPU之后，选中CPU，单击转至在线

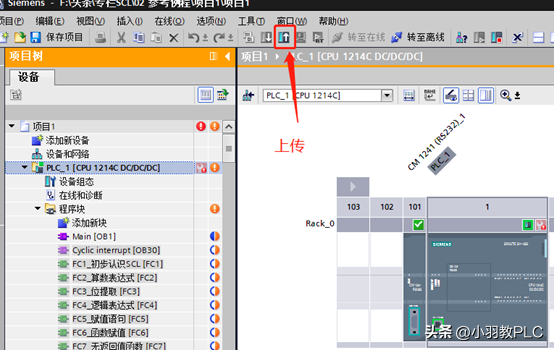

7、单击上传按钮，上传程序

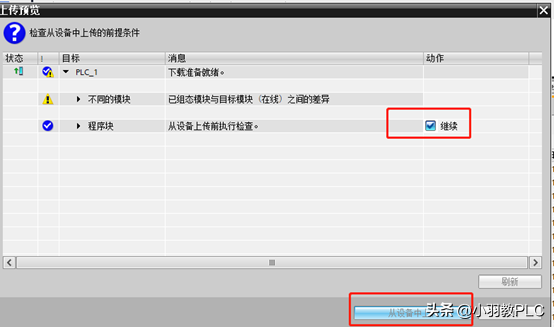

8、勾选继续，单击从设备上传

四、下载

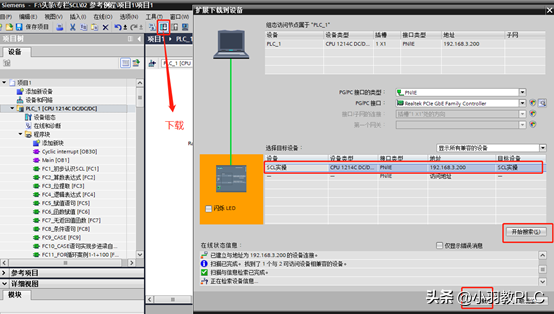

1、单击下载按钮，单击开始搜索，搜索到CPU之后，选中CPU那行，单击下载

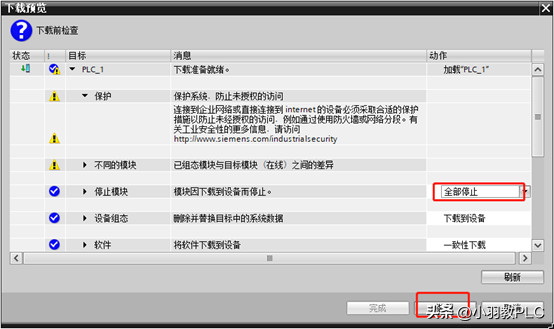

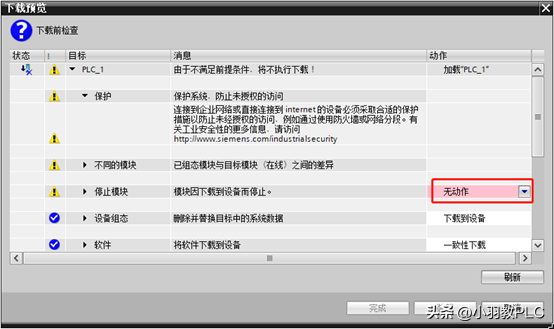

2、单击无动作后面三角，选择为全部停止，

3、单击装载

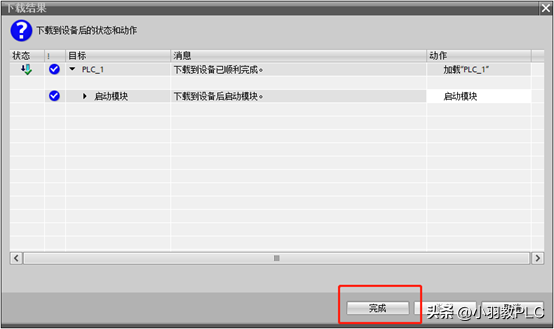

4、单击完成。
