三菱GX Works2软件与PLC的通信连接

对于初学三菱PLC的工控小白来说，三菱PLC软件如何通过通信线或网线进行连接，进行下载上传PLC程序及监控程序，确实是会有所顾忌，是一个摸不着头脑不太敢下手的问题，生怕操作失误造成PLC系统瘫痪或其它故障，希望这篇文章对你们有所帮助。

　　在这里主要讲一下GX Works2软件与三菱Q系列PLC Q03UDV CPU的通信连接，需要准备以下软硬件：　

　三菱GX Works2软件

GX Works2编程软件

　网线及PLC编程电缆数据线（Mini口），如下图：

网线

USBmini口通信线

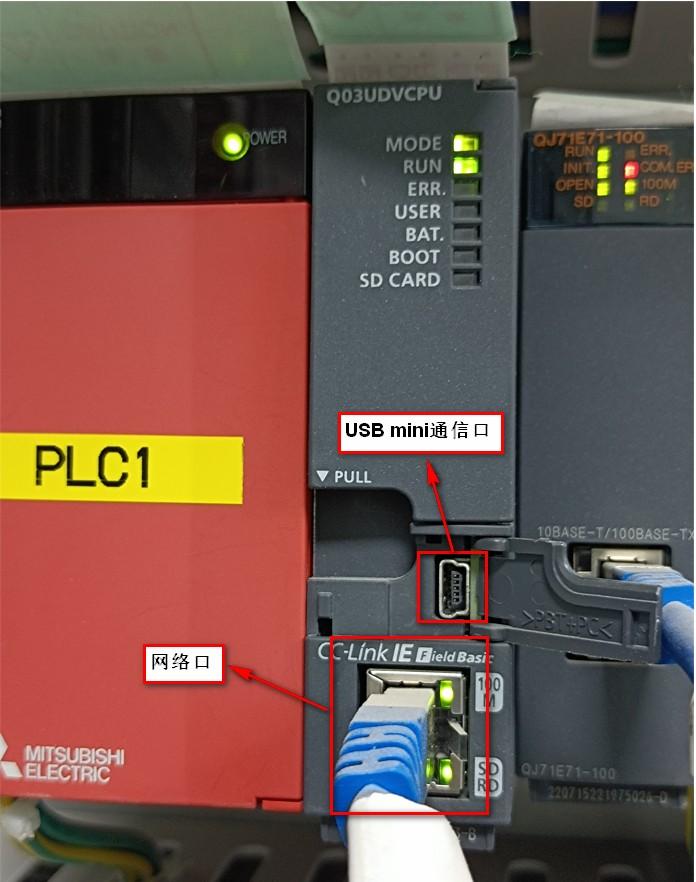

　三菱Q03UDV CPU模块上是有两个通信口的，一个是USB通信口，一个是网口

Q03UDVCPU模块

　一、我们先把硬件连接起来。

1、将USBmini口通信线的小口插在PLC上的USB通信口；网线插网络口。

2、将USBmini口通信线的大口插在电脑USB口上，网线插电脑网络口。

3、到此硬件连接完成，然后我们要确认一下USB通信线驱动程序有没有安装上，打开我的电脑—设备管理，点开“通用串行总线控制器”，查看如下图驱动程序有无安装。如果没安装驱动程序的话，是没办法进行通信连接的。

二、软件方面的设置

（一）使用USB通信线进行通信时的设置

1、新建一个工程，在导航栏点击“连接目标”。

2、选择当前目标里的“Connection1”，双击它。

3、进入连接目标设置Connection1对话框，双击“SerialUSB”。

4、进入计算机侧I/F串行详细设置对话框，选择USB，点击确定键。

5、可编程控制器侧I/F和其他站制定按下图选择。

　6、点击“通信测试按钮”，进行通信连接测试。

　7、连接成功，将提示“已成功与Q03UDVCPU连接”。

　8、点击“确定”按钮完成设置。至此我们就可以用USB通信线，进行PLC的上传下载和程序监控了。

（二）使用网络线进行通信时的设置：

　　在使用网络线进行PLC通信连接时，我们得先设置一下网络参数，然后使用USB通信线将参数下载到PLC里面，完成这一步才可以进行网络通信连接。

　1、在导航栏里，点开“参数”，双击“PLC参数设置”，进入Q参数设置对话框。

　　2、选择内置以太网端口设置，设置PLC的IP地址，（PLC的IP地址根据自己实际使用需要设置）如下图：

　　3、通信数据打码设置选择二进制码通信，勾选允许RUN中写入（FTP与MC协议）

　　4、点击“打开设置”键，进入内置以太网端口 打开设置。

　　5、如下图设置：开通TCP协议，打开方式为MELSOFT连接，设置完点击“设置结束”按钮。

　　6、再次点击“设置结束”按钮，完成参数设置。

　　7、点击 在线—PLC写入。

　　8、在“在线数据操作”对话框，勾选“PLC/网络/远程口令/开关设置”。点击执行按钮，将参数下载到PLC里。

　　9、完成这一步后，我们就可以通过网络线进行PLC通信连接了。首先先设置我们得电脑IP地址和PLC的IP地址在同一网段。

在电脑界面上，点击“网络和Internet设置”。

　　10、选择以太网，点击 更改适配器选项。

　　11、双击以太网图标。

　　12、点击属性按钮。

　　13、双击Internet协议版本4.

　　14、在Internet协议版本4对话框设置电脑IP，完成后点击确定按钮。如下图：

　　15、进入连接目标设置Connection1对话框，选择EthernetBoard，在谈出来的对话框选择“是”。

　　16、选择TCP协议，点击确定。

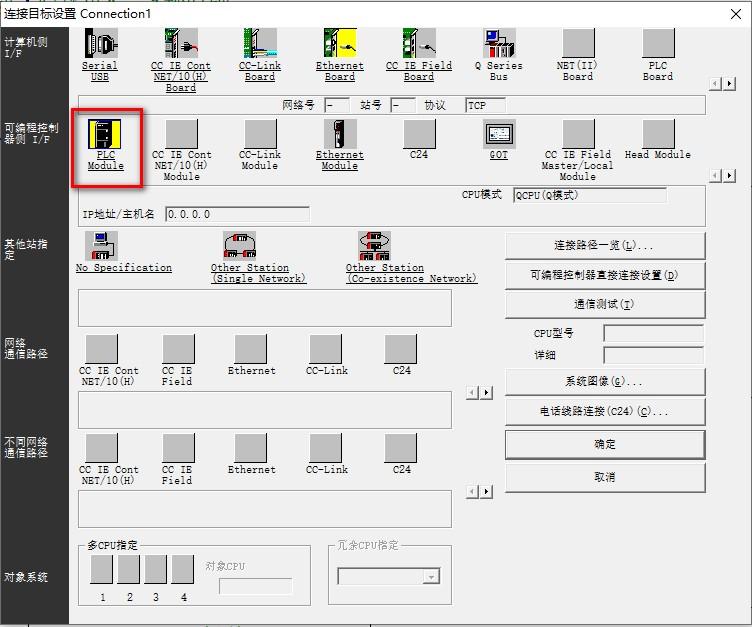

17、可编程控制侧IF双击PLC Module。

18、在可编程控制侧IF CPU模块详细设置对话框，选择以太网端口直接连接，点击确定按钮。

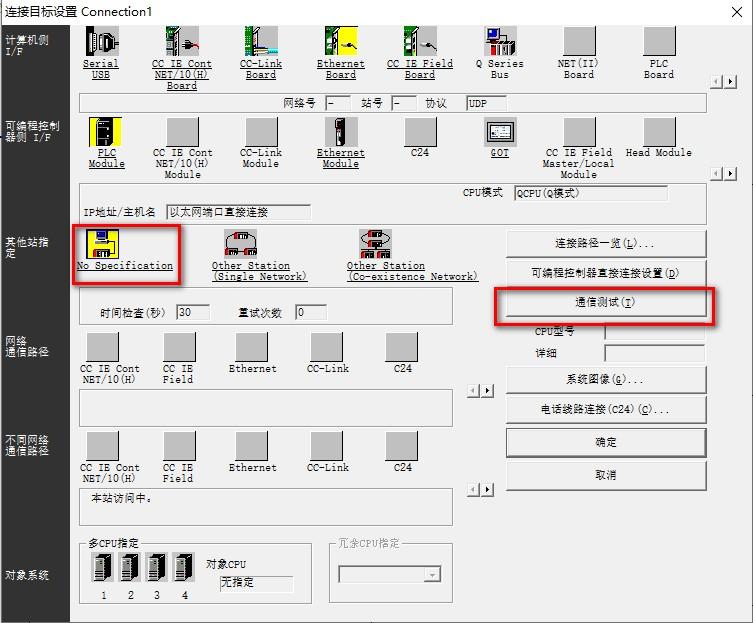

19、其它站制定选择No Specification后，点击通信测试按钮。

20、通信连接成功后将如下图所示，然后点击确定，完成通信连接设定。

我们有时候会将PLC网络通过集线器和电脑进行连接，这个时候我们需要进行以下设置步骤。

网络集线器，作用是：通过它可以连接多个设备

　　1、 重复步骤15-17，在可编程控制侧IF CPU模块详细设置对话框，选择通过集线器连接，然后点击“搜索网络上的以太网内置型CPU”按钮。

　　2、如果设置有问题会提示 未找到以太网内置型 CPU对话框。

设置没问题，通信连上了，选中红框处IP，如下图所示：

　　3、IP地址在这个位置显示出来。

　　4、点击确定按钮完成设置。

　　5、点击通信测试按钮，进行通信测试。

　　6、点击确定按钮完成设置，至此通信连接完成。

我们在完成USB通信线和网络通信的连接设定后，可以测试一下和PLC通信连接。点击监视模式

连接上时，我们就能监控PLC程序了，如下图所示：

三菱PLC与装GX Works2的电脑通信连接步骤

【原创 】

本文在今日头条上首发，未经本人允许，不得转载于其他平台或作它用，在此声明。

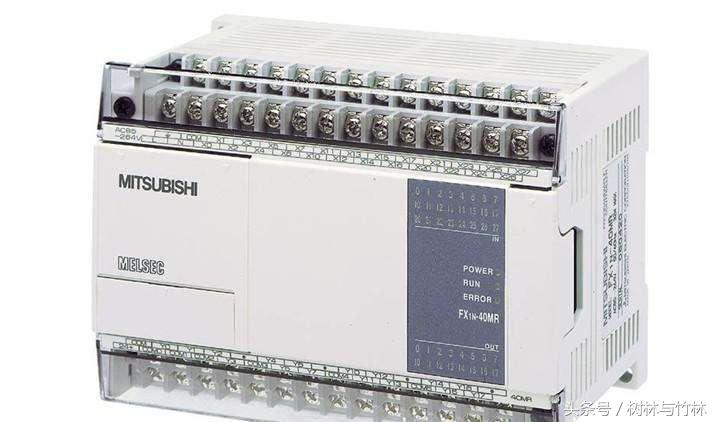

在电脑上编制并测试完无误的PLC程序后，就要将程序下载到PLC程序控制器里，而只有PLC与电脑建立了通信后，才能实现传输工作。其具体步骤如下：

​

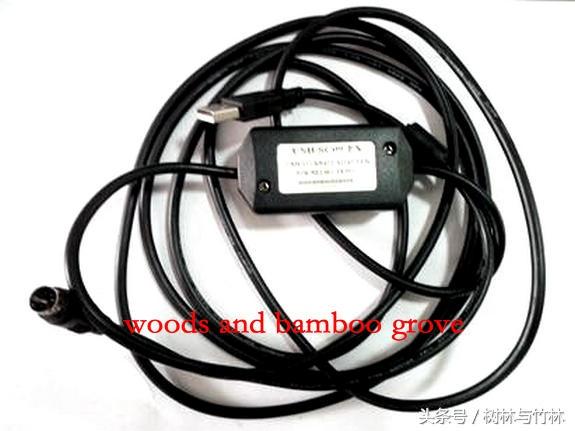

1，根据PC的系统，按装RS-232C/USB转换驱动程序（必须使用三菱提供的专用数据线）。

​

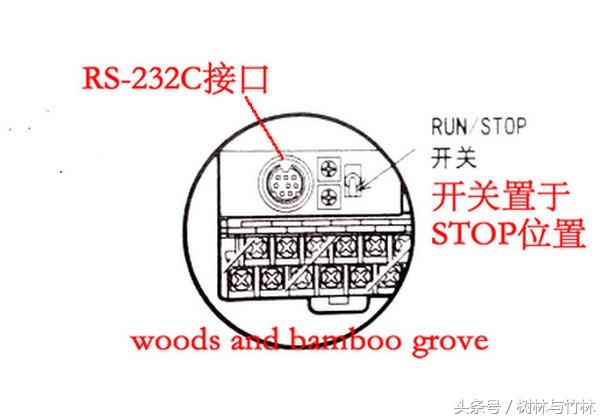

2，根据以上示意图，在PLC控制器上电前，将内置工作开关（此开关是PLC执行程序和相应功能的）置于STOP端后，用数据线将PLC与电脑连接起来。接通PLC控制器电源。

​

按以下步骤的图示逐一操作。

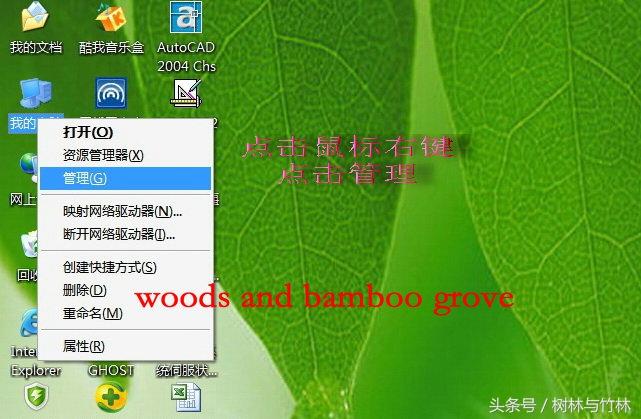

1，右击鼠标键，出现下拉子菜单，如下图

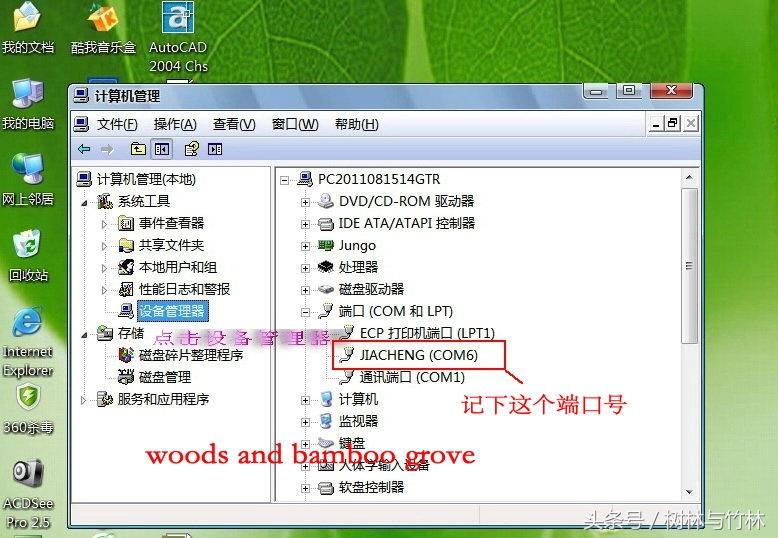

2，找出连接在电脑USB插口端口号，如果未找到，检查数据线、插头是否插入牢固可靠、RS-232C转换USB驱动程序是否安装正确。

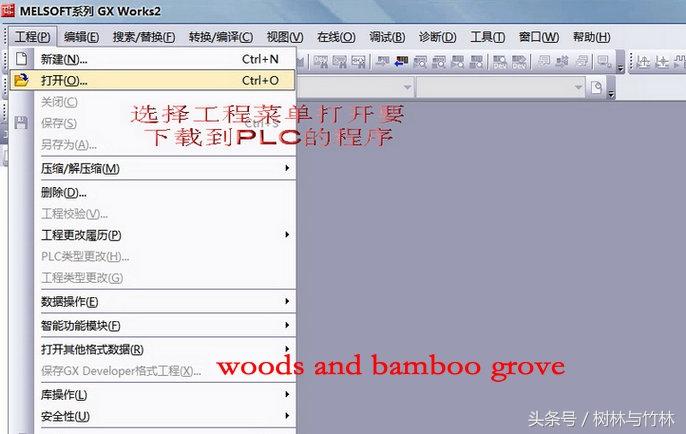

3，打开三菱编程软件GX-Works2

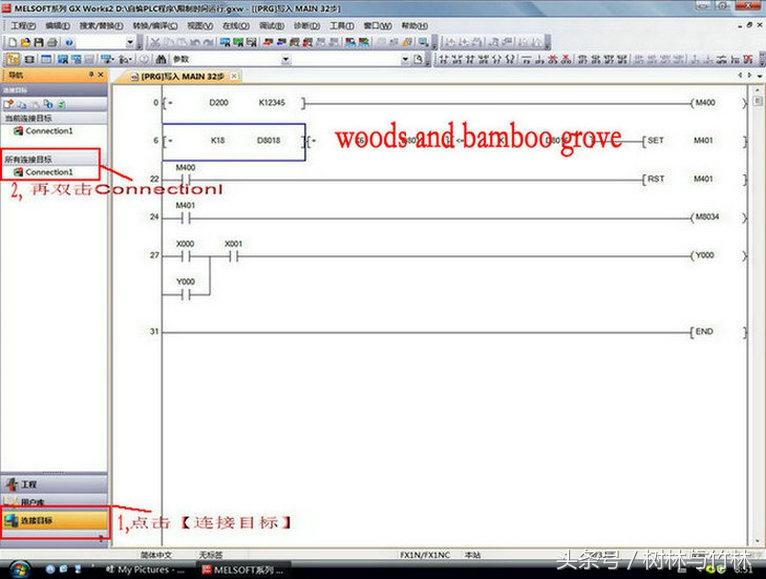

4，按下图中1,2顺序进行。

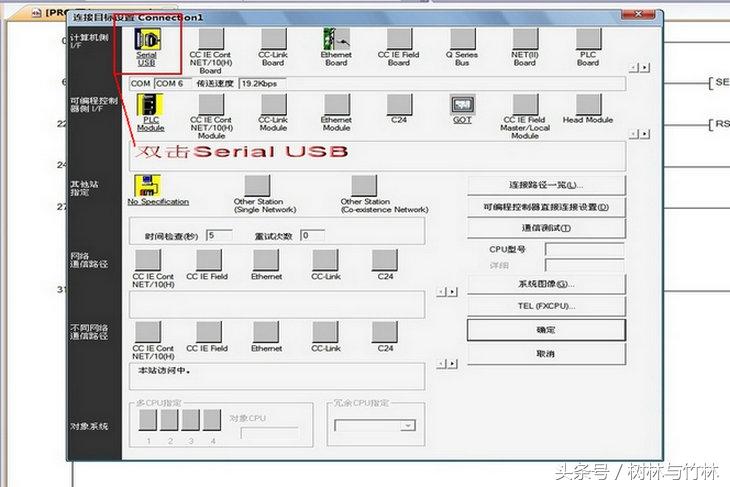

5，弹出连接目标设置窗口，如下图

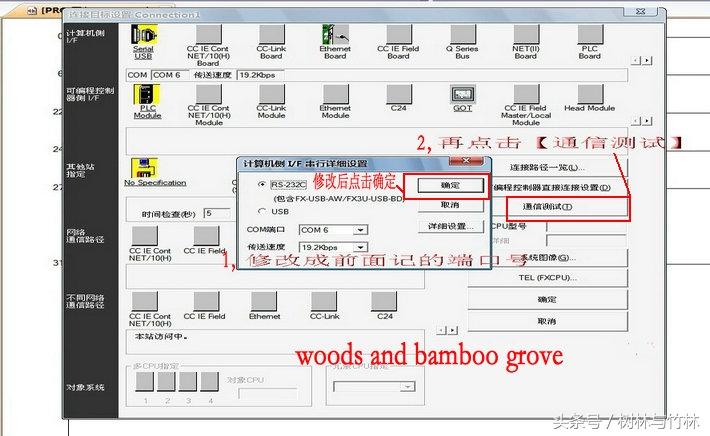

6， 弹出【计算机侧I/F串行详细设置】窗口

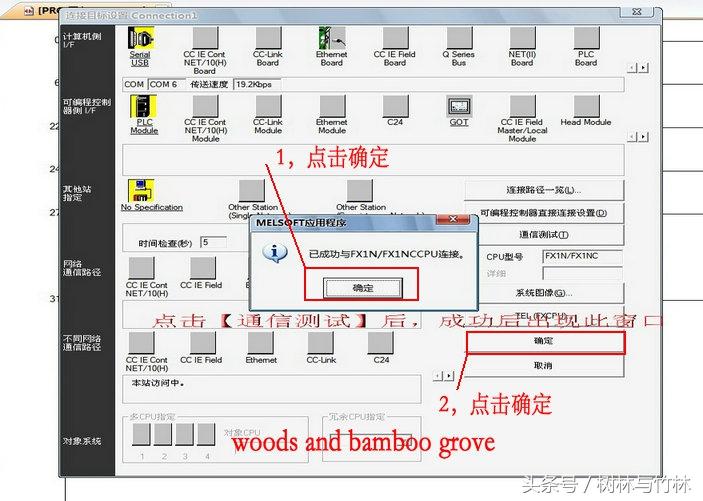

7， ,弹出连接成功窗口，如果不成功，返回到第4步，可能端口输入错误，PLC程序控制器类型选择错误、或其他原因。

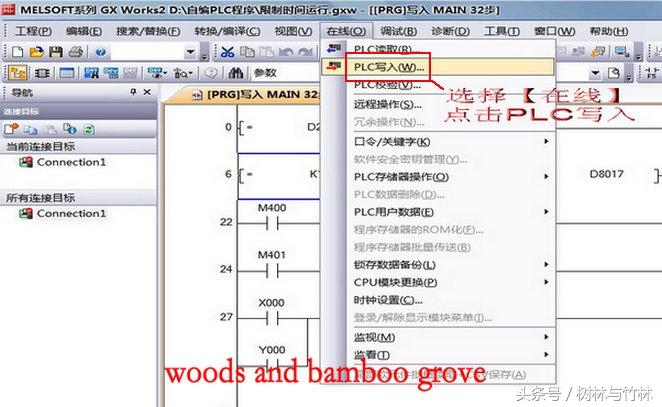

8，, 点击编程软件上的【在线】菜单，弹出下拉子菜单，如下图

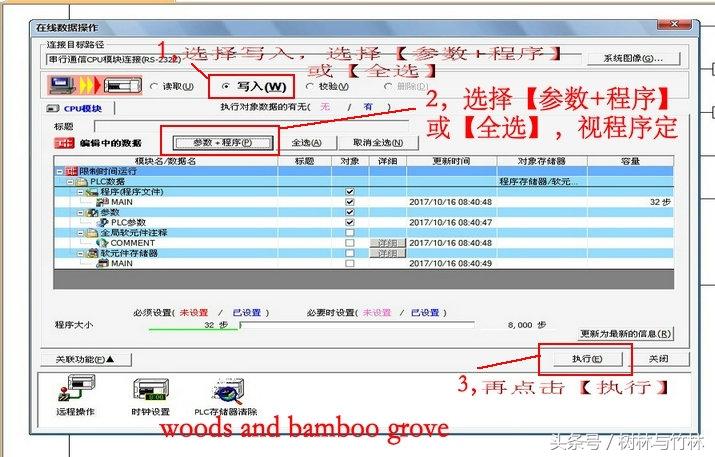

9，弹出在线数据操作窗口

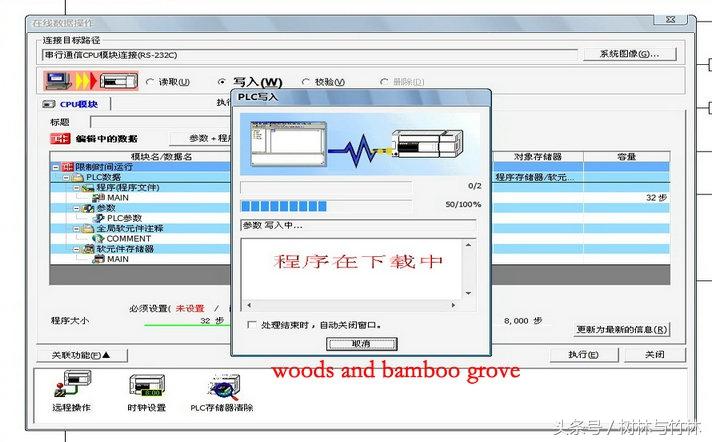

10，PLC写入窗口

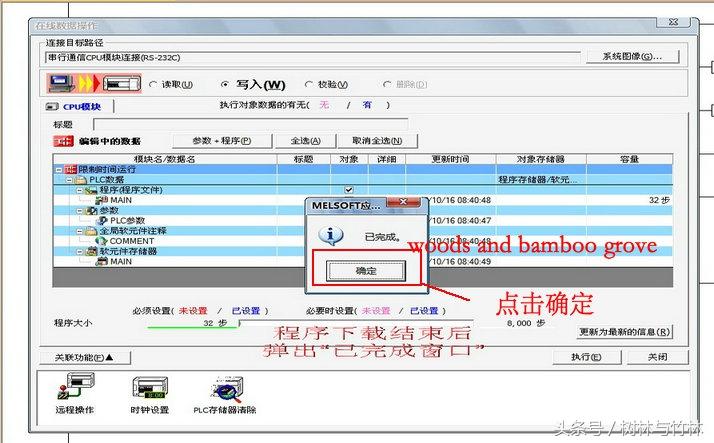

11，弹出程序写入完成窗口

至此，程序已写入到PLC程序控制器里，为防止写入错误，将写入程序读出，方法是在编程软件中，重新建立一个工程，选择PLC类型，从第8步开始选择【读取】、【程序+参数】或【全选】，点击【执行】，读取完后，点击确定，读取的程序，就会在编程软件上显示出来。

阅后，如有更好的方法，请在下方评论区留言指教，在此感谢。
