用PLC控制称重，其实很容易，5分钟学会S7-200称重编程和校称

原创不易，请勿抄袭！

我知道这么写一点意义都没有，我也不可能去追究别人盗版我文章的责任，但我希望我写了近6个小时的文章会有人真心喜欢，会有人能够学到文章里的知识点，并应用到工业中，这样我的目的就达到了，然后希望大家能支持我一下，点赞收藏并分享，让更多的人看到这篇写之不易的文章，谢谢。

上篇文章我们讲了PLC连接称重传感器的几种方法以及这几种方法的优缺点，今天我们说一下如何使用西门子S7-200编写称重程序。下篇文章我们会再讲一下西门子S7-300的称重程序；本文提到的所有程序实例，手册和库文件还有称重模块的详细信息以及校称软件等等我都已打包好，有需要的在评论区留下邮箱，我会一一发送。

1 称重传感器+二次表+模拟量输入的方式比较简单，只需要识别好模拟量输入通道，然后将模拟量输入转换为需要的数值范围就可以。

2 称重传感器+二次表+通讯的方式，需要选择带232/485通讯接口的PLC，设置好通讯参数后，从接收口读到的数值就是称重的实际数值，然后进行换算即可，232/485通讯也是PLC使用的一个知识点，大家有兴趣的话可以在下方留言，我可以给大家讲解。

3 我们主要讲讲这个最经典的方式吧，那就是重传感器+接线盒+称重模块。

要想使用这种方式称量的话，我们需要编写PLC程序，并且通过软件设置称重模块参数，并进行校称等操作。

一首先我们先说说PLC编程，其实称重系统的编程学起来非常难，但应用起来非常简单。为什么这么说呢？

举个例子，1+1=2大家都知道，但是要问1加1为什么等于2那就复杂多了。

所以大家想用PLC控制称重系统的话，只需要把我给大家做的例子按照现场实际设备简单修改一下，然后下到PLC里就可以使用，下载后有疑问的话再去测试各个点的功能，多用几次后就熟练了。（几乎所有人的第一套PLC程序都是抄袭别人的，一点一点探索然后自己才有思路。）

但是为了让大家理解更深一些，我除了把程序发给你们让你们模仿外，还会将一些重要的信息列出来，让大家对称重系统有一个系统的了解，这样才能快速的学会称重的编程。

我们选用的PLC是CPU226.西门子S7-200其他型号也可以，但是需要注意：1不同PLC可以拓展的称重模块数量不同，2程序设置的起始位置可能有变化，因为有的PLC自带模拟量，所以接到PLC后的称重模块的起始值就不是AIW0，而称重模块前没有模拟量输入的一般起始地址就是AIW0.具体起始值以硬件监测到的为准，这个后文我们会说到。

然后按照接线图将传感器接到接线盒，再由接线盒接到PLC模块，然后检查下回路，没有问题后送电。

连线方式

SIWAREX MS称重模块

用西门子的专用编程电缆连接到PLC，以前说过西门子PLC的区别，S7-200没有以太网口，S7-200smart不能拓展称重模块，有点尴尬，所以只能用这种特定电缆进行编程。

西门子称重模块可以理解成一种硬件，所以需要驱动，对西门子S7-200来说，这个驱动就是库文件，我们将库文件倒入程序中，库文件也打包在文件包里。

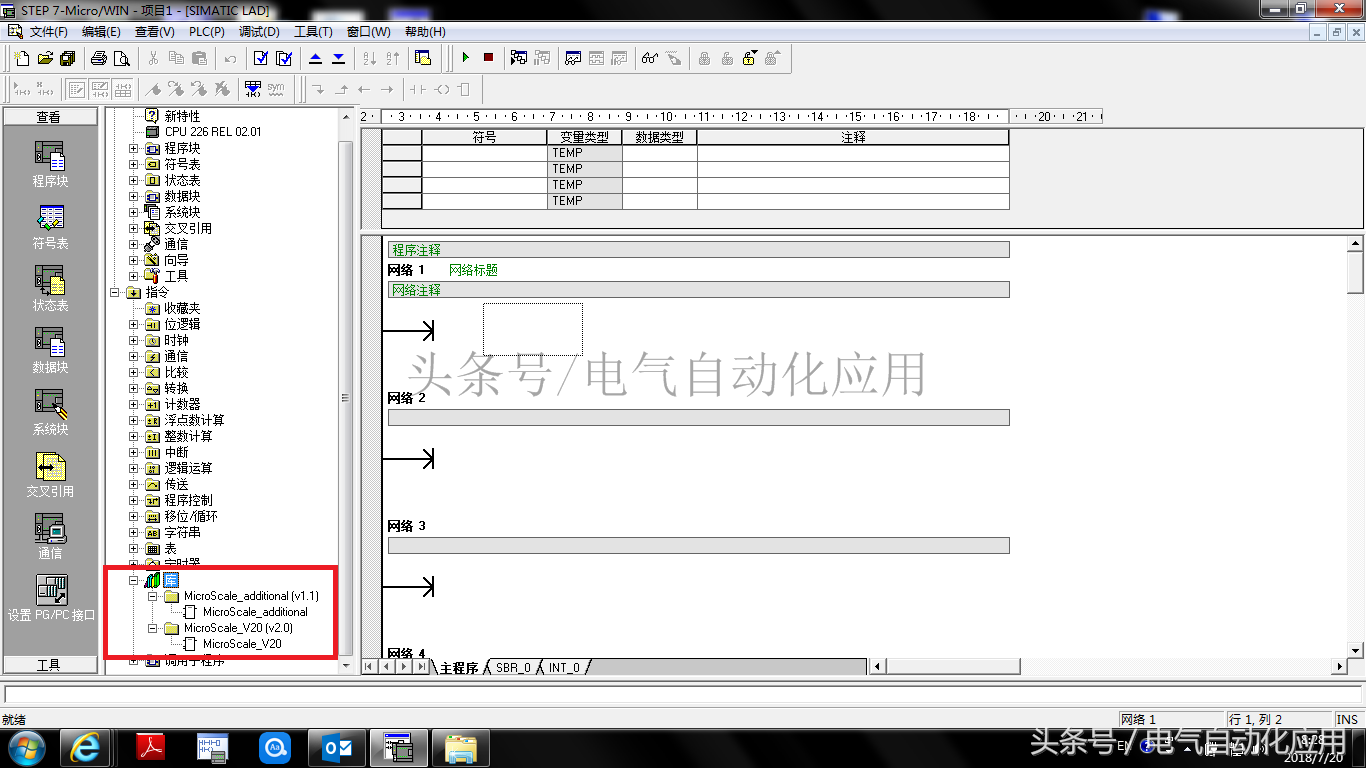

打开软件，添加库文件

添加成功

程序出现在库里

倒入后大家可以看到两个程序块，一个程序块是用来读取称重数值的，另一个是用来清零的，这两个程序块我们可以直接拉出来用。

连接好PLC后先将滤波功能去掉，以前的文章说过，滤波会导致称重有延迟，所以需要去掉。工业自动化的知识网络就是由一个一个知识点构成，我需要将整个知识网络拆分成一个一个知识点，大家需要一个一个知识点学习，然后构建自己的知识网络。

删除滤波功能

然后我们读取下PLC信息，可以看到状态是AIW0，图片为例子为截图，德国的E是输入I，A是输出Q的意思，所以有些德国图纸标记是E和A,大家了解一下就可以。

可以看出起始值是AIW0，和AQW0，后面程序设置会用到

然后我们进行编程。

第一行和第二行为数据转换，其中第一行的firstA为PLC硬件读到的地址，其他的依次后移一个字节；比如文中读到的地址是AIW0，AQW0参数设置就是AIW0，AIW2，AIW4，AIW6，AQW0，AQW2，AQW4，AQW6；如果读到的地址是AIW8，AQW8参数设置就是AIW8，AIW10，AIW12，AIW14，AQW8，AQW10，AQW12，AQW14。

FirstVB是数据转换的起始位置，以指针的形式，实际数据为后移一位，如果是&VB200，那实际读数就是VW202，这个数可以任意填写，只要不侵占其他程序就可以。

第三行和第四行是清零指令，按照上述程序即可实现清零，但需谨记，清零仅在称的重量小于一定数值以下才可，否则无法清零，我用的传感器的清零上限是50g。

PLC程序就是这样，因为VW是字的格式，不可以与数值作比较，需要转换到可计算的数据格式，所以例子程序转换为VD1000，VD1000就是可以比较的最终重量数值，如果需要以设定值控制外部设备的话就用VD1000做数值比较就可以。

二除了PLC程序，我们还需要按照称重传感器设置称重模块参数。我们需要用到的软件是Siwatool_V4或者Siwatool_MS，这两个软件的区别就在于Siwatool_V4可以针对多个称重模块，Siwatool_MS只对应一种模块，所以我一般两个都装，哪个好用用哪个，用法大致一样。

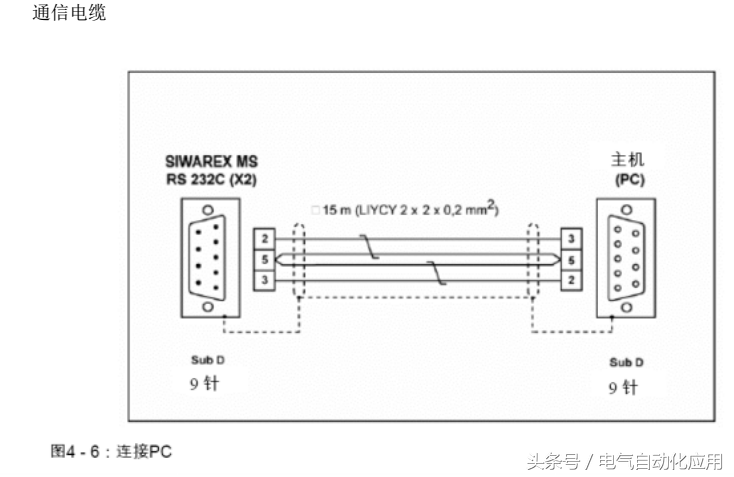

我们需要一根线连接称重模块和安装以上软件的电脑；

两侧各为9针串口，称重模块上有串口接口，电脑侧如果没有的话需要串口转USB转换器。

连接之后。

第一步：建立通信

点击Module name，选择SIWAREX MS

然后点击Online按钮，软件与模块建立通信，如果通讯不上的话，切换一下COM口就可以了。

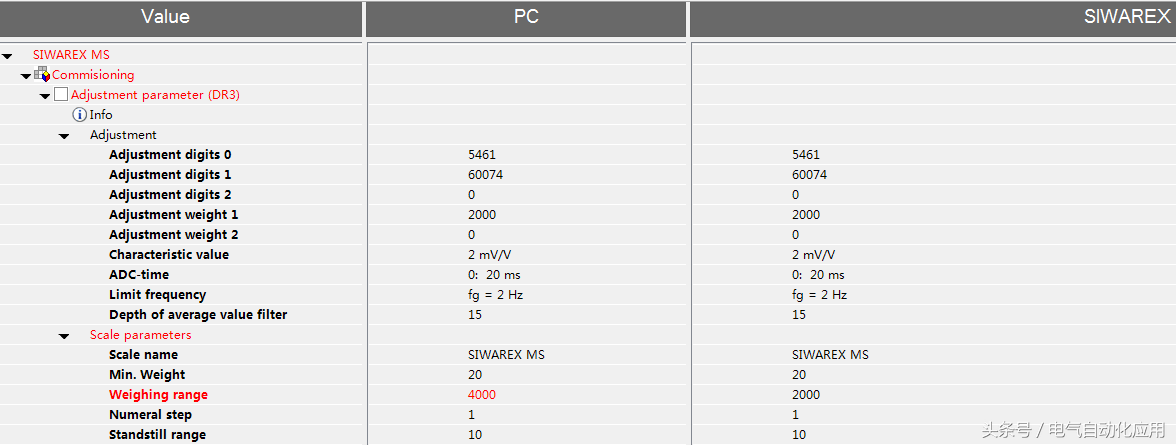

PC列参数表示SIWATOOL软件中的参数设置，SIWAREX列为称重模块内实际设置的参数，当二者不一致时，参数为红色。

将鼠标点击

Adjustment parameter (DR3) 上，鼠标右键，选择Receive data record，将DR3中的所有参数读取到SIWATOOL软件中。

第二步：称重模块参数设置

Adjustment weight 1：标定砝码重量，因为SIWAREX MS只能通过一个Word来存储重量，无法显示小数点，所以此处输入砝码重量时需要考虑小数点个数。此处输出2000，如果小数点个数为2，那么代表标定砝码重量为20.00

Decimal place for the remote display：小数点个数

Weighing range：称量范围，指容器或者秤台上被称量的物料的最大重量，而不是传感器量程。当重量大于此处设置的称量范围时，称重模块的MAX指示灯会变为红色。

第三步：将参数发送到称重模块中

完成上述参数设置后，将鼠标点击Adjustment parameter (DR3) 上，鼠标右键，选择Send data record，将DR3中的所有参数写入到称重模块中。

第四步：零点标定

将秤清空，然后执行零点标定，此时重量显示为0。

第五步：砝码标定

将标定砝码（重量与第二步设定的砝码重量一致）放在秤上，然后执行砝码标定，此时显示砝码重量。

第六步：参数备份。

点击Receive all data按钮，将称重模块参数全部上载，然后单击Save as按钮，将参数保存为文件。如果需要更换新模块时，只需要将该文件打开，通过Send all data，将参数下载到新模块中即可，无法重新进行标定。

西门子有多种称重模块，软件也有多个，但都大同小异，只要我们熟悉一个效称软件，其他的就非常容易了。

最后提醒大家一下，无论是更换称重模块还是更换称重传感器我们都需要重新效称，然后即使不坏的话，传感器使用时间过长也需要重新效称才能保持准确度。

六小时的心血啊，希望大家喜欢，分享知识是我最大的快乐！想要资料的留下邮箱。

（如果喜欢这篇文章，请点赞并关注，以便优秀文章在第一时间收到推送）

热门案例｜用S7-1200编写动态秤称重，可应用到实际工程

今天为大家介绍一个用博图软件编写动态秤称重的案例，是已应用到实际工程中案例的一部分，下面对该案例的工艺要求进行描述。

物品称重根据秤的状态一般有两种方式

动态称重和静态称重。其中静态称重的秤是静止不动的，物品过秤后，即可得到重量数据。如果秤的精度高得出的数据也准确，但如用到自动产线，生产效率就太低了。而动态秤是随着自动流水线一起运动的，最常用的是皮带秤。物品经辊筒输送机送至动态秤，动态秤称得重量后，将数据传给上位机或PLC，随后进入输送分拣线，根据重量的不同，由PLC给出指令，物品分拣输送至不同的格口，本例以物品重量数据传送给PLC为例。因皮带秤是运动的，机械振动不可避免，因此得出的重量数据肯定会有误差，消出误差的一种方法就是在物品流经动态秤皮带的过程中，多次称量数据求和后取平均值。

工艺流程简图如下图1所示

图1

当物品放置到辊筒机头部时会触发光电1启动辊筒机运行，运行到尾部光电2时，触发皮带秤启动。光电3上升沿时，开始称重。假设每200MS皮带秤传一次数据给PLC，而物品经过皮带秤的时间为1.1秒，那么PLC可以得到5次数据，相加后求平均值，算出的数据就会比较准确。当然皮带秤具体传送数据时间、物品流经皮带秤的时间要根据称重传感器的型号、性能和皮带秤的转速等实际情况而定，这里只是举例。

一、硬件配置

S7-1215C PLC一台，称重传感器一套（带RJ45通信口），不同重量砝码若干。

二、软件准备

电脑安装博图V17软件。

三、程序编写

1、打开控制面版，新建一个名称为“动态秤称重”的项目，点击项目视图，在项目树下添加一个1215C PLC，分配IP地址。

如下图2所示：

图2

2、双击OB1，在右边指令集中选中“通信”选项下的MODBUS TCP客户端指令MB_CLIENT，将其拖拽至程序编辑区，并填写各管脚参数。此指令用于PLC和称重传感器建立MODBUS TCP通信，PLC为客户端，接收服务器（称重传感器）发送过来的物品重量数据。

如下图3所示：

图3

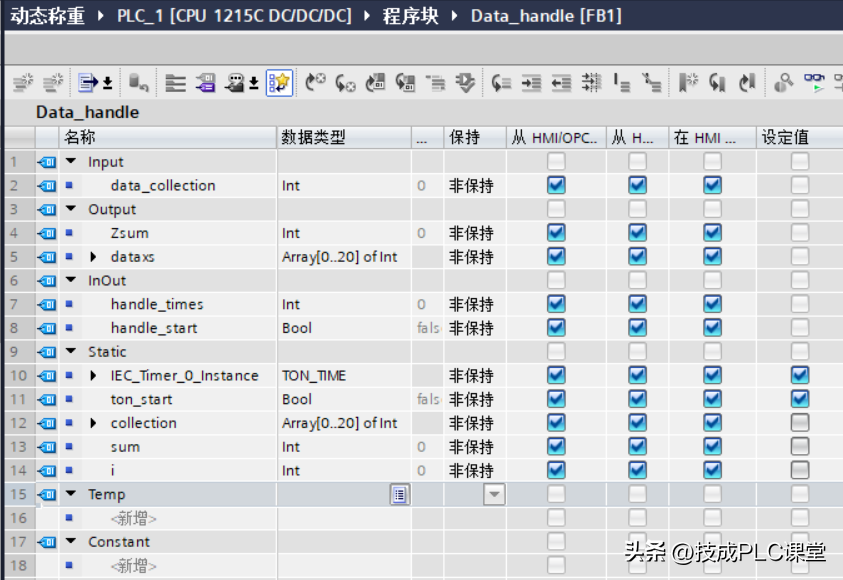

3、编写重量数据处理指令：双击项目树—PLC_1—程序块—添加新块，在弹出的图框中选择FB程序块，语言选择SCL。在打开的FB程序块编辑区建立输入输出变量，编写SCL代码。

如下图4所示：

图4

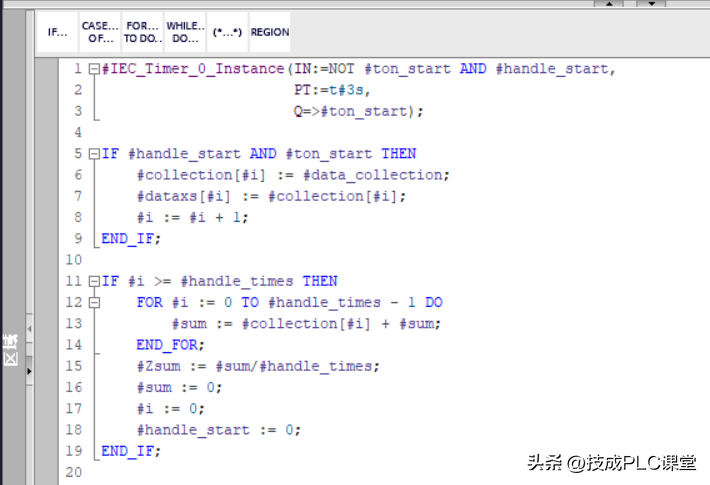

4、SCL代码解析：当图1中光电3被触发时开始计时，每210MS接收一次重量数据并传至相应的存储区，利用间接寻址可将5次采集的数据存放到数组当中。此处时长设为210MS比上文中所说的200MS多10MS是为了保证准确接收到数据。采集完后求和并除以采集次数，得到平均数据传到触摸屏上显示。

5、仿真程序编写：考虑到很多学员没有实物，我们可以利用博图软件强大的仿真功能通过编写仿真程序来测试是否达到功能要求。在OB1中编写的仿真程序模拟称重传感器每200MS发送一次数据。

如下图5所示：

图5

四、仿真效果

因为采集周期200MS实在太短，不好观察数据的变化，因此将其改为2.8秒，数据的传送也相应改位3秒，采集次数也改为3次。

仿真的效果如下图6所示：

图6

图6第一张图为PLC监控表中的数据，共采集了三次数据，分别是106、104、108，经FB1函数块SCL代码处理后，得到平均值为106。第二张图为触摸屏数据显示，与PLC的数据一致。

本案例为实际工程案例中的一部分，并将之简单化、理想化，实际还要考虑现场诸多情况及故障报警处理，而且重量数据一般都是浮点数，所有关于重量的数据地址应设为浮点数类型。因此，以上的程序仅供参考、学习，希望对广大学员有所帮助。

(技成培训网原创，作者：何晓刚，未经授权不得转载，违者必究)
