plc编程win7 西门子S7-200 SMART PLC基本操作,查看PLC信息,PLC修改
发布时间 : 2025-03-18
作者 : 小编
访问数量 : 23
扫码分享至微信

西门子S7-200 SMART PLC基本操作、查看PLC信息、PLC修改

上篇文章中我们学习了西门子S7-200 SMART状态图表的使用以及如何创建、监视、强制、趋势显示,本篇我们来介绍在编程软件STEP7-Micro/WIN SMART中PLC基本操作、查看PLC信息以及PLC修改。

PLC基本操作

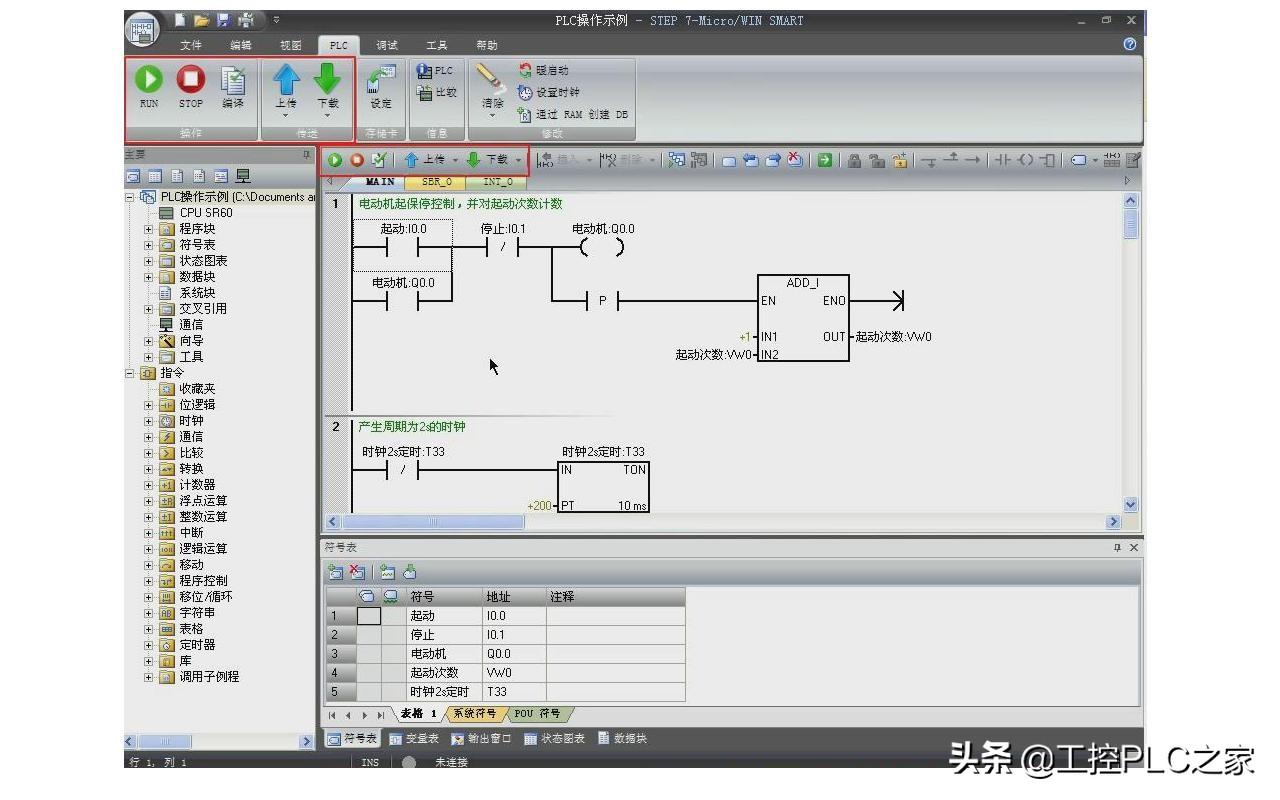

PLC基本操作。通过PLC菜单功能区或程序编辑区的工具按钮,可以对PLC进行基本操作,例如单击编译按钮编译项目,编译无误后单击下载按钮,将项目下载到PLC中,也可以单独下载块。请注意,下载时不包含符号表、状态图标以及注释,因此,从PLC上传项目时也不包含这些内容。单击RUN按钮或者STOP按钮更改PLC工作模式,PLC面板的LED状态指示灯指示当前工作模式。

下载选项

查看PLC信息。在STEP7-Micro/WIN SMART与PLC建立通讯的前提下,单击PLC菜单工具区中的PLC按钮,打开PLC信息对话框,左侧选中装置节点,右侧显示CPU的工作模式、系统状态、强制状态以及实际连接的设备列表。要查看特定模块的信息需单击相应模块,例如CPU,右侧则显示模块类型、订货号和序列号、修订版本以及所有模块故障。

查看CPU模块信息

单击事件记录节点,右侧则显示带时间戳的CPU事件日志列表。单击扫描频率节点,右侧则显示上次扫描周期时间以及最小和最大扫描周期时间,单击复位按钮可以复位这些值,查看完毕后关闭对话框。

查看CPU事件日志

PLC修改。在PLC菜单工具区单击暖启动按钮,在对话框中单击重新启动按钮,对CPU执行重启序列,模拟上电重启但实际上并未循环上电。单击设置时钟按钮,打开CPU时钟操作对话框,可以读取PC或读取CPU来设置日期和设置时间以及设置夏令时。

CPU暖启动

单击通过RAM创建DB按钮,在对话框中单击创建按钮,从CPU读取V存储器的当前值并以数据块形式下载,数据块创建成功后选择“是”更新项目中当前数据块的内容。在数据块窗口中可以看到通过RAM创建的数据页。在PLC菜单工具区单击清除按钮,打开清除对话框,选择要清除的块或复位为出厂默认设置,单击清除按钮,清除指定的PLC存储区。

通过RAM创建数据块

本篇我们学习了西门子S7-200 SMART PLC基本操作、查看PLC信息以及PLC修改,下篇文章我们将继续介绍西门子S7-200 SMART 的相关内容,欢迎持续关注!需要S7-200视频教程的朋友可在号内发私信关键字“200”获取。

西门子200软件在Win10系统中如何连接PLC?有这四种方法

关注“ 技成微课堂 ”,一起涨知识!

导读:

最近小编发现越来越多的读者在Win10的电脑系统上安装STEP 7 MicroWIN SP9 V4.0的软件,当用软件连接200PLC发现连接不上。为广大读者排忧解难,本篇文章将会详细讲解西门子STEP 7 MicroWIN SP9 V4.0软件在Win10系统中用西门子原装USB-PPI通讯线与国产艾莫讯USB-PPI通讯线、艾莫讯PC ADAPTER USB通用线、西门子PC ADAPTER USB通用线四种方式连接西门子200PLC。

注意: 如果你的电脑中安装有杀毒软件,例如:360安全卫士等,建议先卸载杀毒软件软件,然后卸载STEP 7 MicroWIN SP9 V4.0软件,再重新安装一次STEP 7 MicroWIN SP9 V4.0。因为杀毒软件可能会导致你的STEP 7 MicroWIN SP9 V4.0软件连接不上西门子200的PLC或者是导致一些驱动安装不成功、部分服务未启动等问题。

一、硬件连接

准备一条西门子原装USB-PPI通讯线或者国产艾莫讯USB-PPI通讯线、艾莫讯PC ADAPTER USB通用线、西门子PC ADAPTER USB通用线,线的一头485接口插到PLC485接口上,另一头USB接口插到电脑的USB接口上。

二、驱动安装

如果之前已经装有通讯线驱动,则跳过驱动安装这个步骤。

1.西门子原装通讯线

西门子原装USB-PPI通讯线插到电脑的USB接口上会自动安装,不需要另外安装。

2.西门子PC ADAPTER USB通用线&艾莫讯PC ADAPTER USB通用线

西门子PC ADAPTER USB通用线&艾莫讯PC ADAPTER USB通用线插到电脑的USB接口上会自动安装,不需要另外安装。

3.艾莫讯通讯线

国产艾莫讯USB-PPI通讯线需要安装驱动,通讯线驱动可以去艾莫讯官网下载,选择CH340驱动。下载好后打开解压包如图1所示,双击运行,然后点安装。安装完通讯线驱动以后把国产艾莫讯USB-PPI通讯线插到电脑中,桌面电脑图标右键—选择‘管理’—设备管理器,可以看到生成的COM口,如图2所示。

图1

图2

国产艾莫讯USB-PPI通讯线下载地址:http://www.amsamotion.com/show_570.html

注意: 如果艾莫讯通讯线已经装过驱动,电脑设备管理器中已经生成COM,则跳过驱动安装步骤。

三、设置PGPC接口

Win10 系统安装STEP 7 MicroWIN SP9 V4.0软件,大部分电脑都需要在设置PCPG接口中添加Micro/WIN名称的访问点。

1. 添加Micro/WIN访问点步骤

(1)打开控制面版;

(2)在控制面板中把查看方式修改成大图标;

(3)设置PG/PC接口(32位);

(4)在应用程序访问点中的下拉菜单,选择<添加/删除> ,如图3所示;

(5)新建一个MicroWIN名称的访问点,步骤如图4所示;

(6)选择PC/PPI cable.PPI这个访问点。

注意: 如果设置PCPG接口中已经有Micro/WIN访问点,则可以跳过这个步骤。

图3

图4

2. 连接设置

打开STEP 7 MicroWIN SP9 V4.0软件,操作如图5所示,恢复默认设置。

图5

2.1艾莫讯通讯线

根据图6操作,电脑设备管理中生成的COM口,请参考图2。

实际是COM口号是多少根据自己电脑生成的去选择,此文章的COM号只供参考。

图6

注意: 此操作是艾莫讯通讯线的操作设置,西门子原装通讯线请参照图7西门子PC ADAPTER USB通用线&艾莫讯PC ADAPTER USB通用线请参照图8。

2.2西门子原装通讯线

根据图7操作,西门子原装通讯线选择USB即可。

图7

注意: 此操作是西门子原装通讯线的操作设置,艾莫讯通讯线请参照图6,西门子PC ADAPTER USB通用线&艾莫讯PC ADAPTER USB通用线请参照图8。

2.3西门子PC ADAPTER USB通用线&艾莫讯PC ADAPTER USB通用线根据图8操作即可。

图8

注意: 此操作是西门子PC ADAPTER USB通用线&艾莫讯PC ADAPTER USB通用线的操作设置,艾莫讯通讯线请参照图6,西门子原装通讯线请参照图7

四、连接PLC

根据图9操作,STEP 7 MicroWIN SP9 V4.0软件与西门子200PLC连接已经完成。

图9

五、总结

以上就是整个STEP 7 MicroWIN SP9 V4.0软件与西门子200PLC连接的步骤,文章内容如有错误请联系小编。

注意: 并不是所有Win10的电脑系统上安装STEP7MicroWIN SP9 V4.0的软件都能正常通讯,如果Win10系统电脑的STEP 7 MicroWIN SP9 V4.0软件与西门子200PLC连接不成功,建议在Win7 64位专业版系统上安装STEP 7 MicroWIN SP9 V4.0软件,Win7 64位专业版系统比较稳定。

西门子STEP 7 MicroWIN SP9 V4.0软件,点击下方蓝字下载

西门子S7-200PLC编程软件STEP7MicroWINV4.0SP9-软件资料下载-技成培训网

来源:技成培训网,作者:邹志锐,未经授权不得转载,违者必究!
