5个PLC编程实例，高级电工的水平，弄懂后可以去考技师了

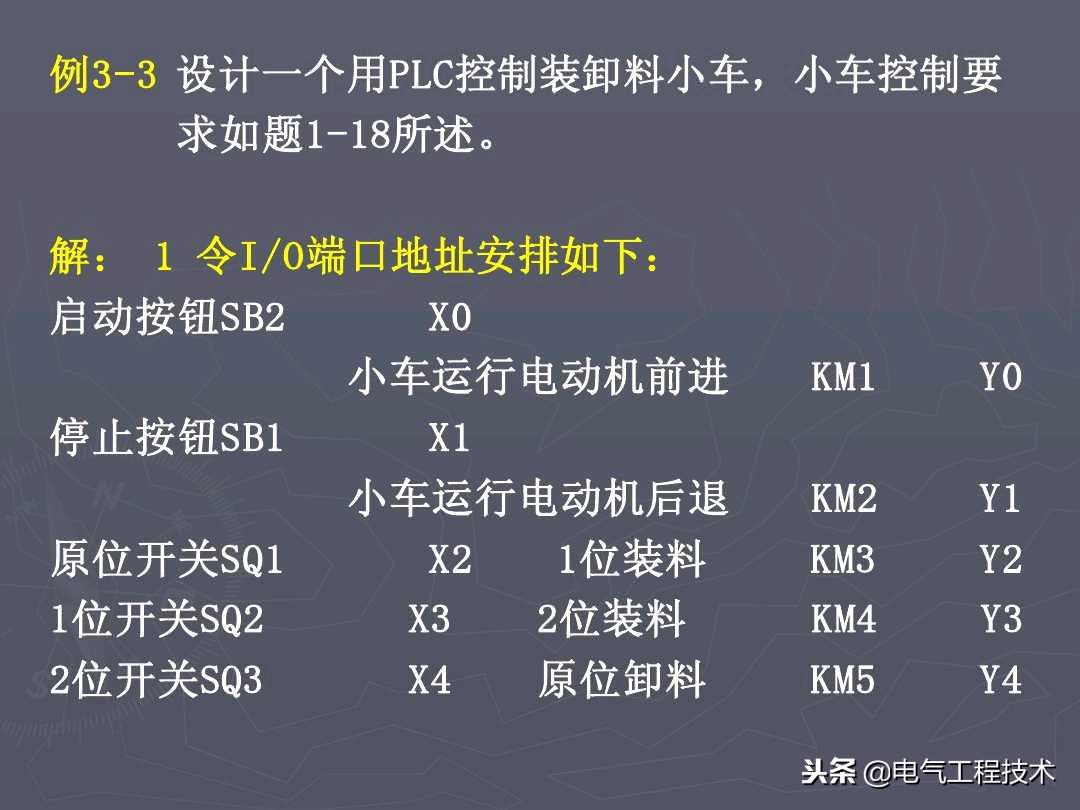

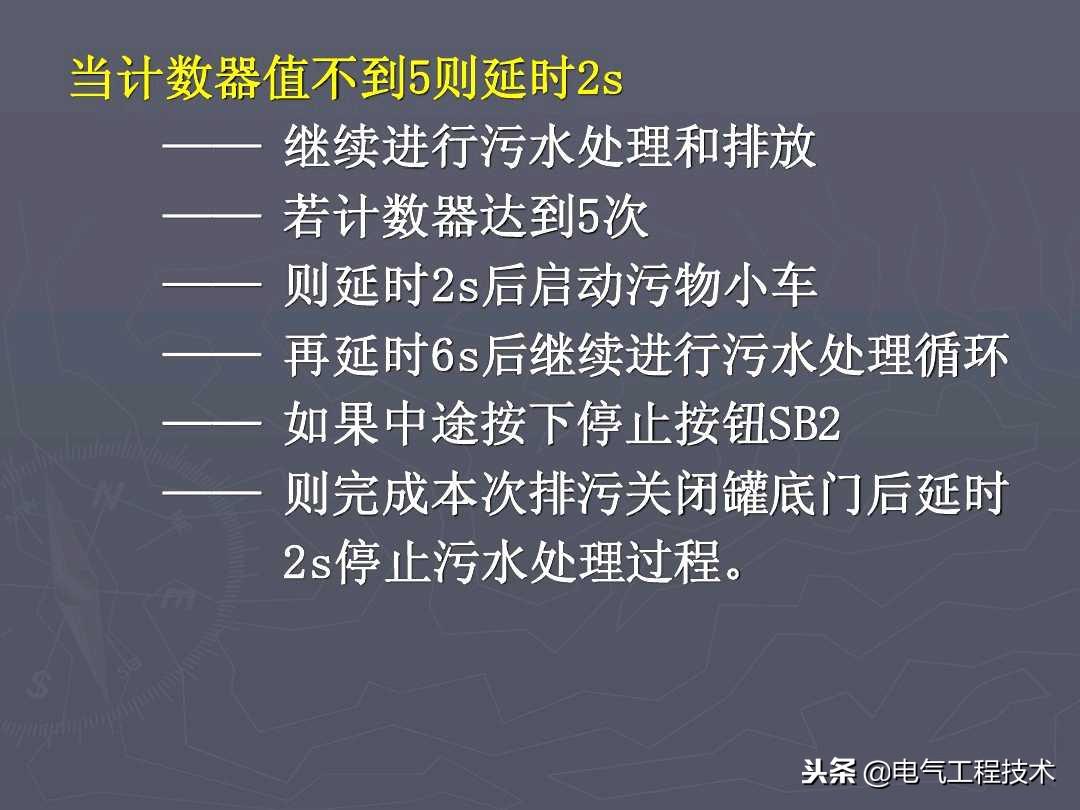

最近很多的电工师傅都在问，怎么样学习PLC？怎么可以快速的上手？有没有什么学习PLC的捷径？等等诸如此类的问题，其实老电工师傅们都知道，学习PLC，特别是想要快速掌握PLC，不仅仅需要一定的理论知识，还需要不断的实践实践再实践，多点练习自然也就会了，今天我们重点来看5个PLC编程的例子，每个例子都有具体的要求以及解决方案，包括了怎么用PLC的思维去处理问题？怎么进行分析？怎么进行具体的编程？每一个例子都详细的进行了梯形图以及逻辑语言的编程，想要学习的朋友可以看看，都是电工师傅的经验总结，非常实用。

高效学习PLC编程，使用ST语言编写控制程序无压力

大家都知道PLC编程有很多语言可选择，在学习 CoDeSys 的过程中常会问一个问题，哪种编程语言最好？

其实，没有哪种编程语言是绝对的好或不好，不同的工程应用具有不同的最佳编程方式，每种编程语言都具有其不同的特点，可根据实际工程应用的需求选用合适的编程语言。

涉及到算法部分建议选择 ST 语言，编写的程序往往简洁而高效。

简单介绍

结构化文本（ST-Struct Text）是一种高级的文本语言，在西门子中称为SCL（Structured Control Language）语言，不要与STL混淆，可以用来描述功能，功能块和程序的行为，还可以在顺序功能流程图中描述步、动作和转变的行为。

结构化文本编程语言是一种高级语言，是 CoDeSys 中最常用的一种语言，对于熟悉计算机高级语言开发的人员来说，结构化文本语言更是易学易用，它可以实现选择、迭代、跳转语句等功能。在复杂控制系统中，结构化文本可以大大减少其代码量，使复杂系统问题变得简单。

当你的14寸电脑界面装不下一行梯形图，当你做一个算术运算洋洋洒洒几十步，那个时候发现用ST还是挺香的，只是看逻辑没有梯形图直观，编译速度相对较慢。大意了，有得必有失嘛，如果你不介意那就一起了解一下吧。

程序执行顺序

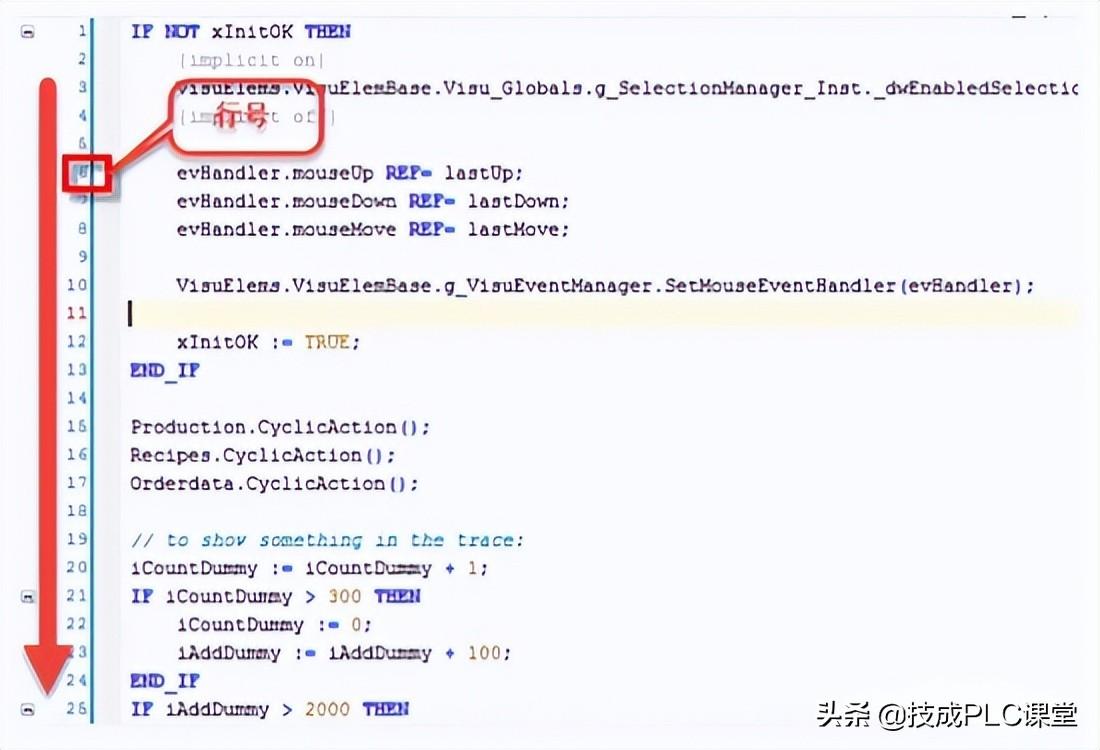

使用结构化文本的程序执行顺序根据“行号”依次从上至下开始顺序执行，每个周期开始，先执行行号较小的程序行。这是PLC的特性，从上至下循环扫描，周期性执行，在PLC配置中可以分配每段程序的扫描周期。同一段程序中被赋值两次，第一次的赋值将被覆盖。

这是PLC的特性，从上至下循环扫描，周期性执行，在PLC配置中可以分配每段程序的扫描周期。同一段程序中被赋值两次，第一次的赋值将被覆盖。

表达式执行顺序

表达式中包括操作符和操作数，操作数按照操作符指定的规则进行运算，得到结果并返回。操作数可以为变量、常量、寄存器地址、函数等。

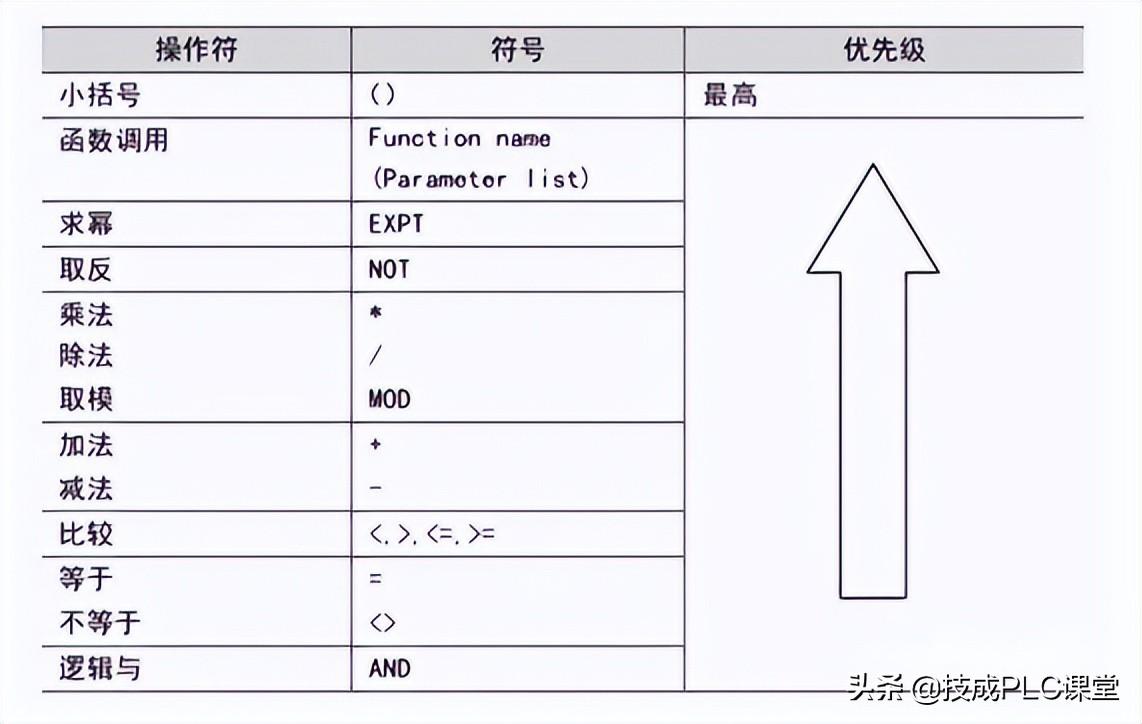

在做算术运算时，根据表格中的表达式优先级运算，小括号的优先级最高，可以将你想要先执行的表达式写在小括号内。

指令语句

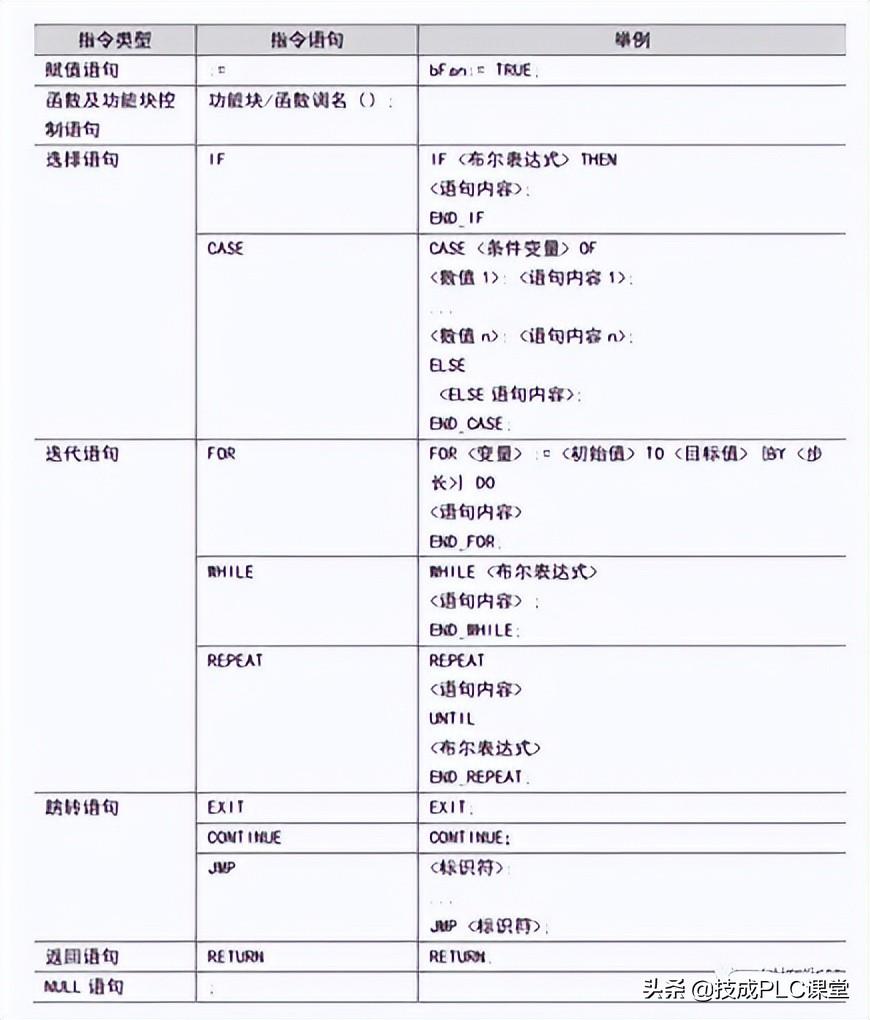

结构化文本语句表主要有 5 种类型，即赋值语句、函数和功能块控制语句、选择语句、迭代（循环）语句、跳转语句。

小贴士

PLC专属资料： 含有从入门到高级所有PLC学习资料（三菱/西门子/欧姆龙） ，电气经典18本大全书，历年电气考试真题、电气必备实训仿真软件、电气自动化行业各类型技术手册！
