案例｜维控HMI和PLC在塑料干燥机的应用，原料干燥更方便

一、简介

塑料干燥机是干燥塑胶原料最有效且经济的机型，可以干燥因包装、运送或回收而潮湿的原料。料斗采用不锈钢制造，具有“热气下吹”和“旋风排气”功能以及双层保温桶，特别适合搭配除湿机用来干燥工程塑胶原料。

二、工作原理

本系统是干燥风机吹出的风经过干燥电热后变成高温干燥风，通过特有的下吹风管设计，热风均匀分散在保温桶内干燥原料；可选配热风回收装置，吹出来的风经过过滤后再由干燥风吹出，形成一个封闭的循环回路。

三、方案

该控制系统使用维控人机界面LEVI700lk，控制器plc使用LX3V-1616MR-A，以及热电阻温度模块LX3V-4TC。

本系统通过PLC和温度模块的配合，使用pid输出控制热压和烘道的温度稳定在设定的温度，通过触摸屏设置底下成型机的时候送料以及工作状态。还有干燥机高温干燥风的温度变化曲线图。

维控PLC

四、操作界面的介绍

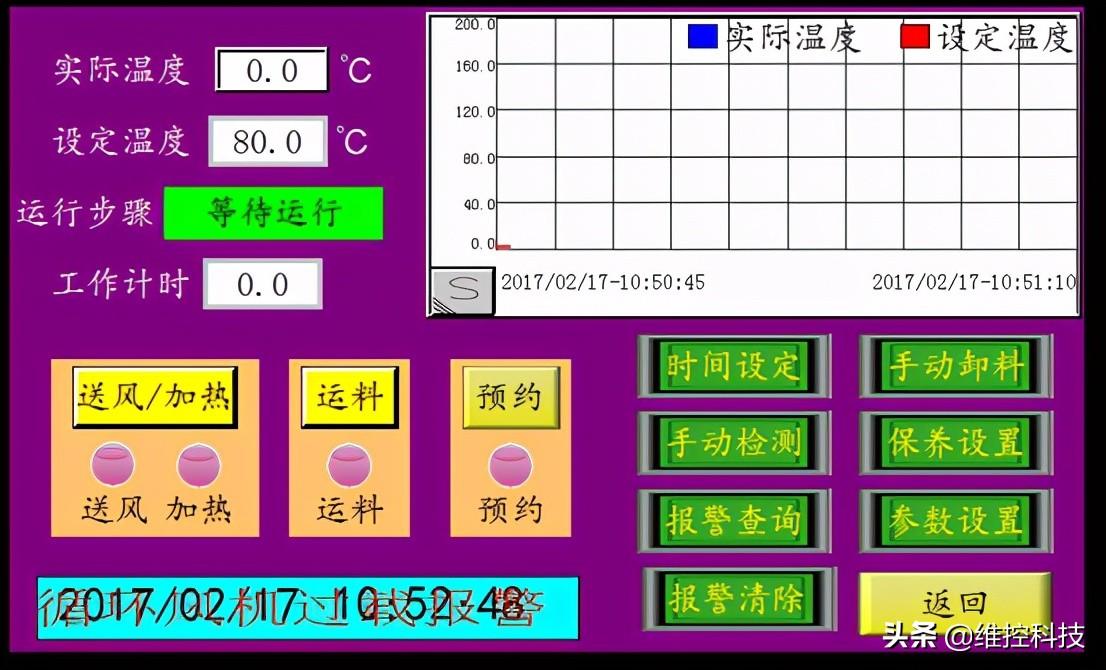

1、运行界面：可以设置pid温度值和显示温度变化曲线。还可以控制各个部位的运行以及运行状态。

2、时间设置：可以设置底下各个成型机是否运行以及运行时间。

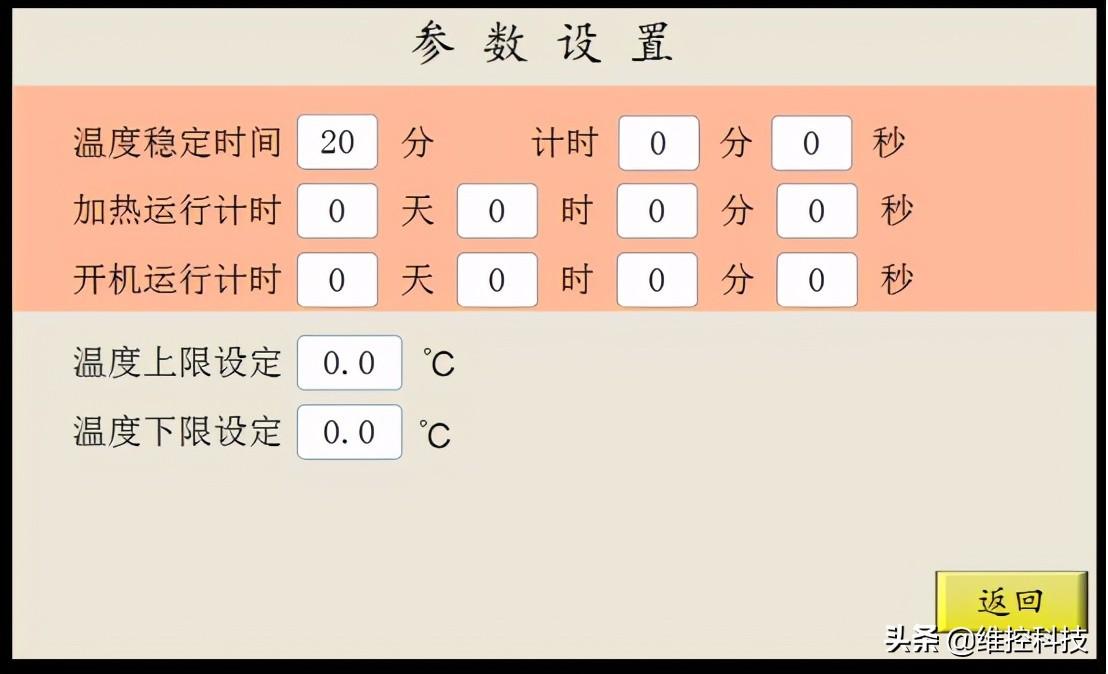

3、参数设置界面：可以显示机器当前运行时间和设置温度报警时间和范围。

维控HMI

五、程序控制介绍

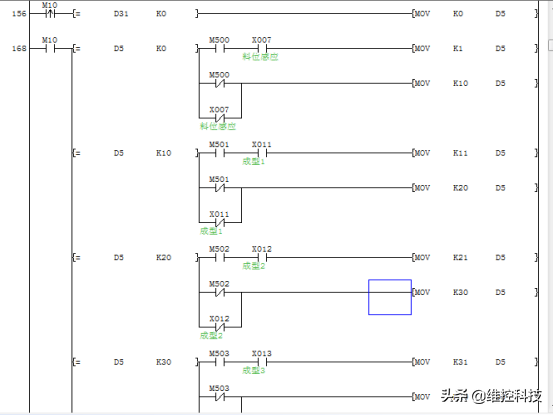

1、通过判断底下成型机的打开状态和需要供料状态执行那个送料。全部通过字地址的值来控制，这样避免同时多个在运行，而且对于这个机器来说，运行起来更方便。

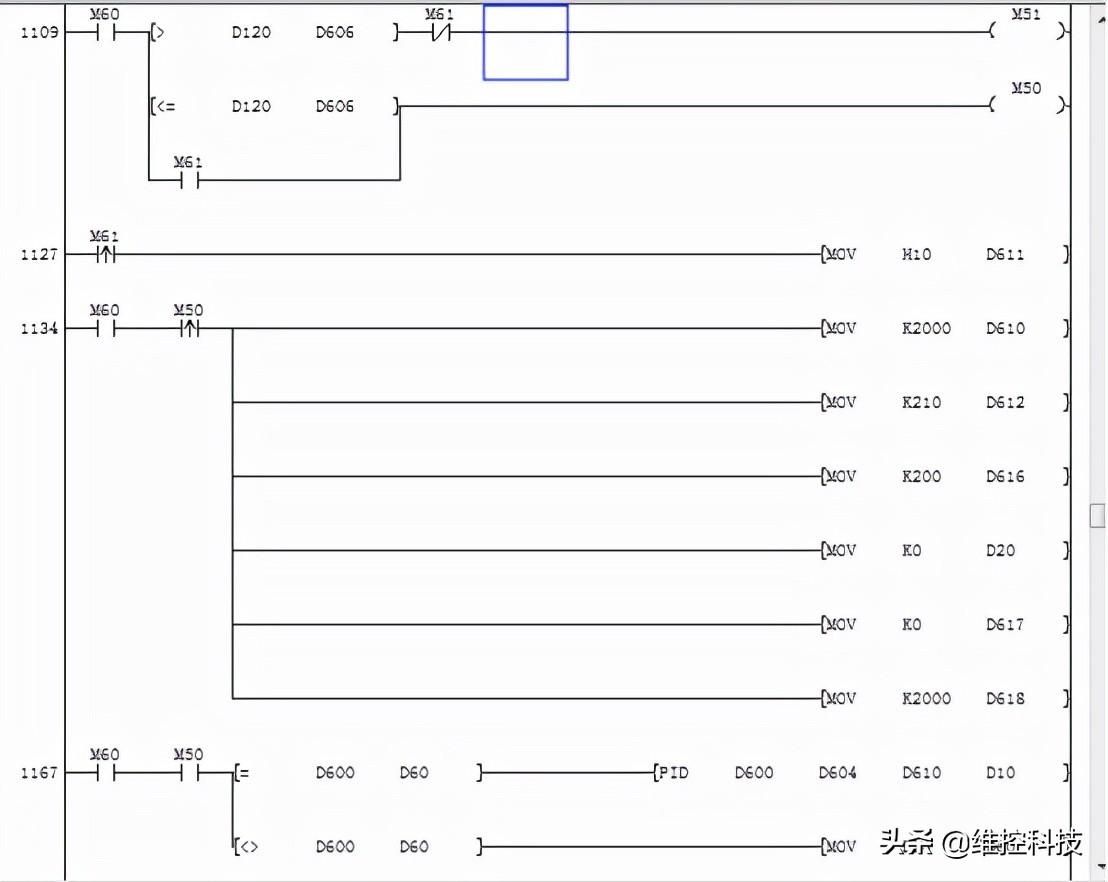

2、通过pid控制高温干燥风的温度稳定输出。

六、工程总结

本工程的主要难点通过pid控制温度稳定，还有多个成型机的选择判断运行的处理。

另外大家针对自己本行业或者机械设备，需要案例与解决方案的，可以评论告知，我们会收集大家的反馈，针对性发出

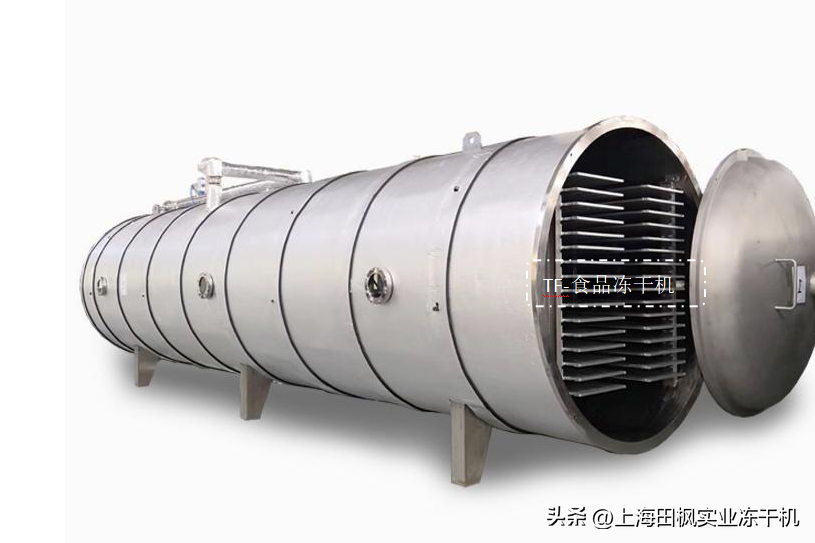

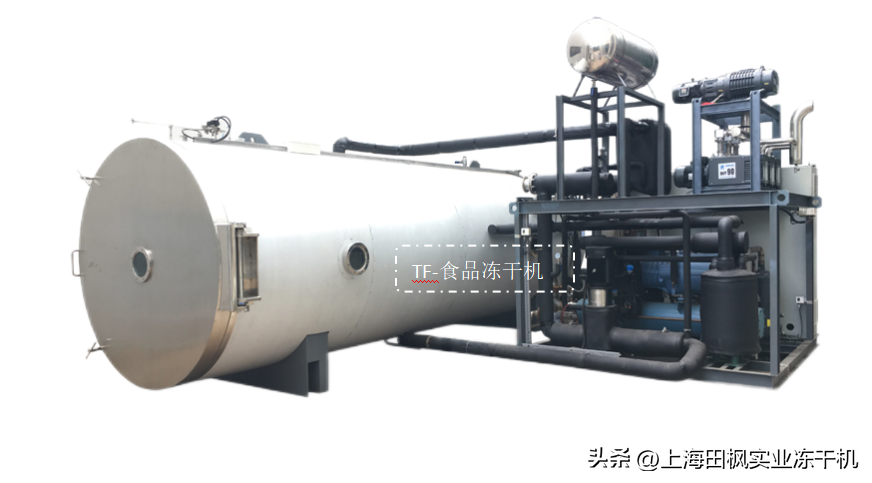

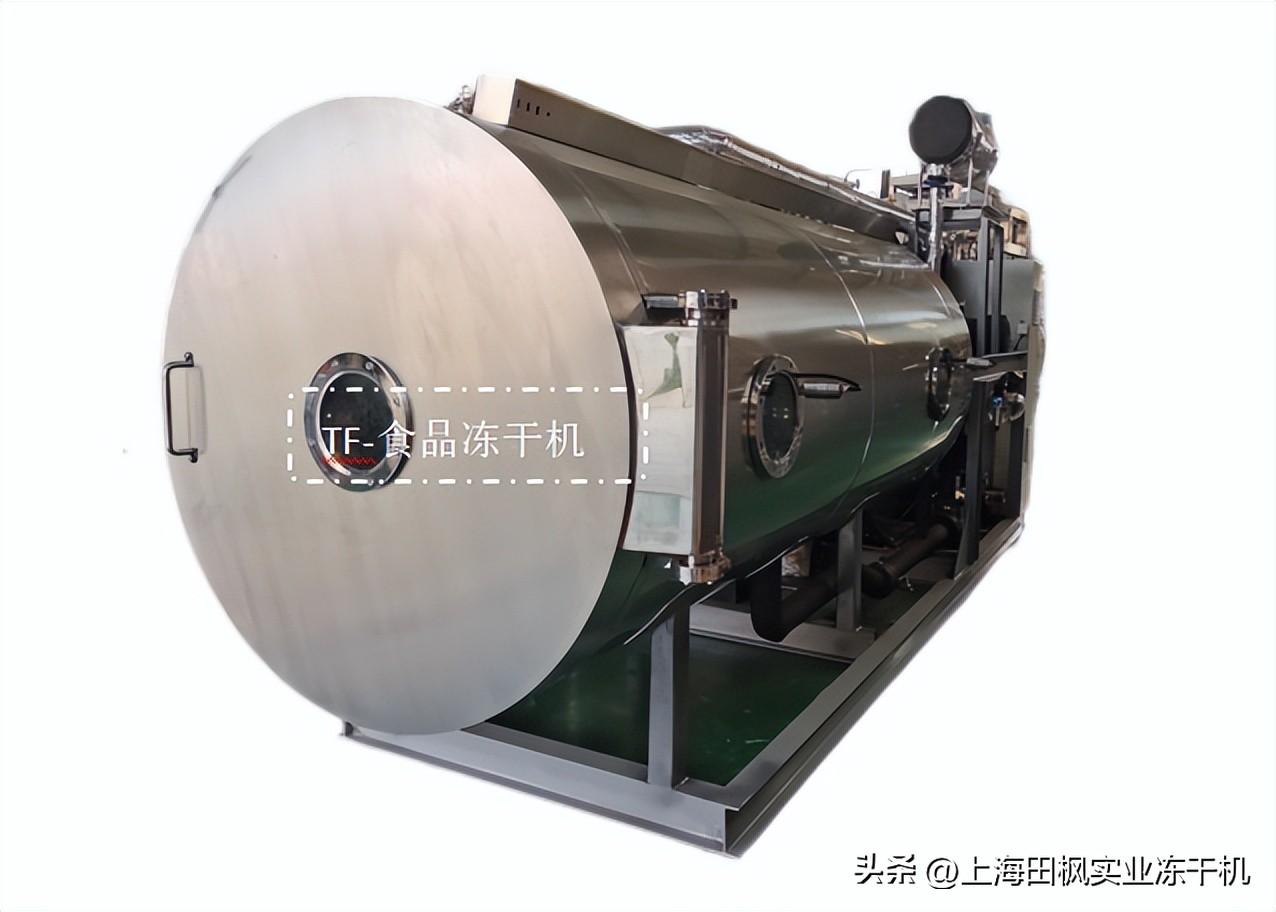

食品冻干机（冷冻干燥机）的冻干工艺

食品冻干机（冷冻干燥机）的冻干工艺先将食品样品冻结到共晶点温度以下，使水分变成固态的冰，然后在适当的温度和真空度下，使冰不经融化直接升华为气体除去获得冻干食品的技术。经过田枫食品冻干机加工处理得到具有保存食品物质营养成分和色、香、味、形等基本不变，复水性好，在常温下保存较长时间的天然营养食品。

食品冻干机（冷冻干燥机）的冻干工艺是根据食品冻干流程：食品预冻、升华干燥（一次干燥阶段）、解析干燥（二次干燥阶段）三个阶段的合理的冷冻干燥工艺数据，数据设定在食品冷冻干燥机PLC电控程序里进行食品程序化冷冻真空干燥除去水分。食品冻干工艺包括： 1、预冻工艺：在食品样品共晶点以下10~20℃温度，选择合理的冷冻温度、降温速率和预冻时间，达到食品样品充分冻结效果；

2、一次干燥：在食品样品的共溶点以下选择合理的温度控制范围、升温速度、温度保持时间和真空控制值，除去90%左右的流离水；

3、解析干燥：在食品样品的耐高温下选择适合的控制干燥时间、真空度和保温时间，除去剩余的结合水。

食品冻干机（冷冻干燥机）的冻干工艺是根据食品物料的特性要求，在有效的时间内除去食品物料中95~99%的水分，而不影响原有的营养活性成分和色、香、味、形等变化，复水性好可以在常温下保存较长时间。理想的食品冻干工艺在节省成本同时干燥优质的冻干食品。
