手把手教你用博途软件仿真西门子PLC的S7通信，PLC新手必看！
本文介绍博途软件来仿真西门子PLC的S7通信，通过这篇文章，你能了解S7通信的指令，以及在博途平台下如何实现数据的交换。
一、基础知识介绍
在正式开始仿真之前，为了让读者更好理解该文章，简单介绍几个基础知识。
1、什么是博途基本仿真？
博途基本仿真，即SIMATIC S7-PLCSIM，它是安装在博途平台下的一个软件，它除了支持程序的基本仿真之外，还支持西门子之间的S7通信。
2、什么是S7通信？
S7通信协议是西门子PLC内部集成的一种通信协议，相比TCP通信协议，它经过特殊的优化，更加适合西门子PLC之间来进行数据交换。
二、软硬件准备
在本案例中使用的软硬件如下所示：
序号
名称
描述
1
操作系统
W10专业版
2
博途编程软件
STEP7 V16 Pro
3
博途仿真软件
S7-PLCSIM V16
三、实现步骤
西门子PLC之间的S7通信有两种类型，一种是在同一项目内，一个是不在同一项目内。这里以同一项目内的S7通信，来进行演示。
步骤1：新建博途项目

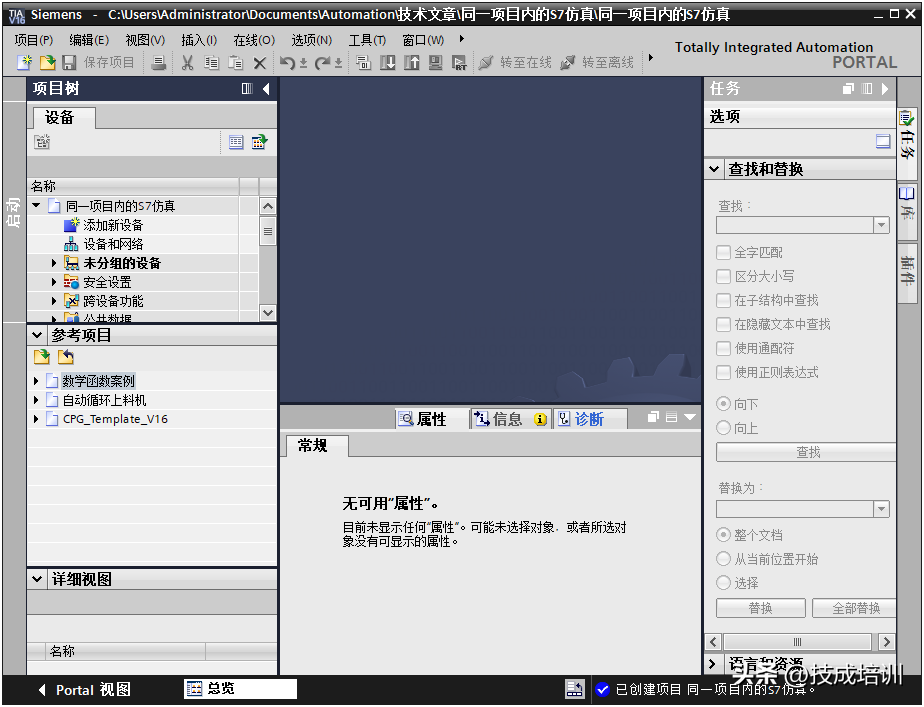

打开博途软件，新建项目，并命名为“同一项目内的S7仿真”，如图所示。
步骤2：添加两个PLC设备

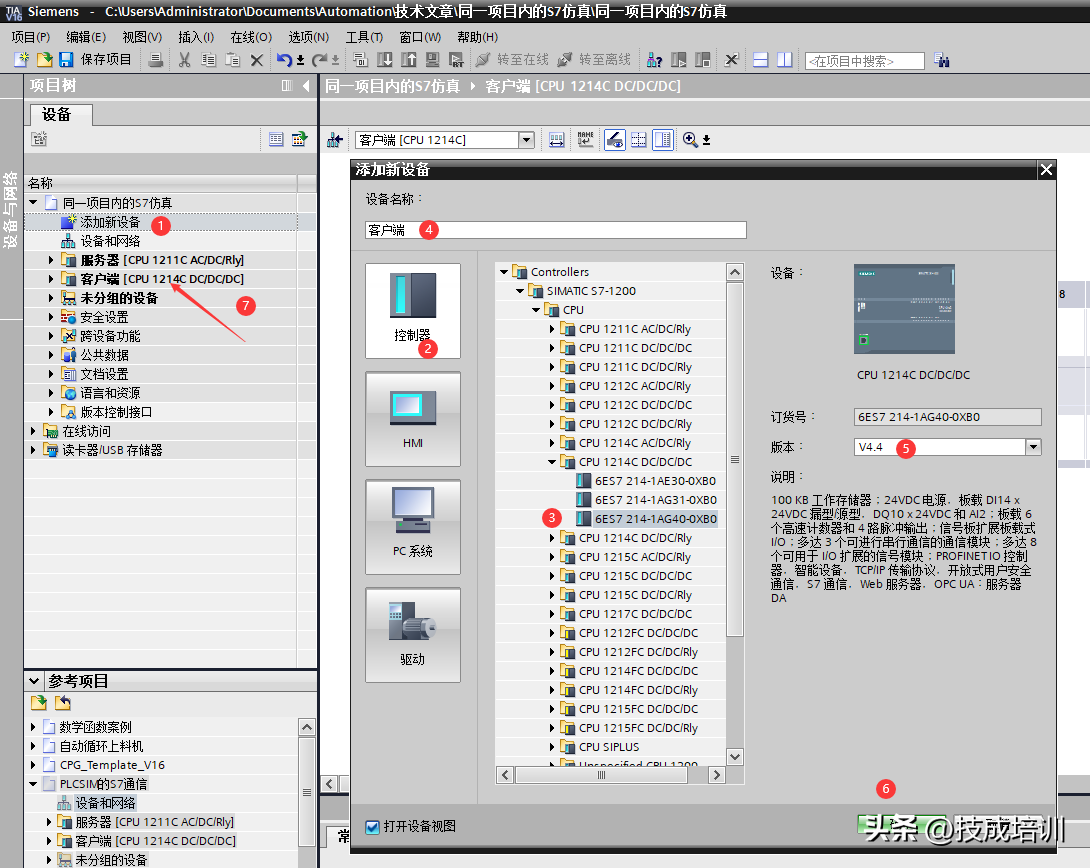

在项目树下，添加新设备，在弹出窗口选择控制器，并选择一款PLC型号，命名为“客户端”，选择固件版本号为V4.4，点击确定。
注意：PLC的固件版本选择V4.0以上
步骤3：添加DB块

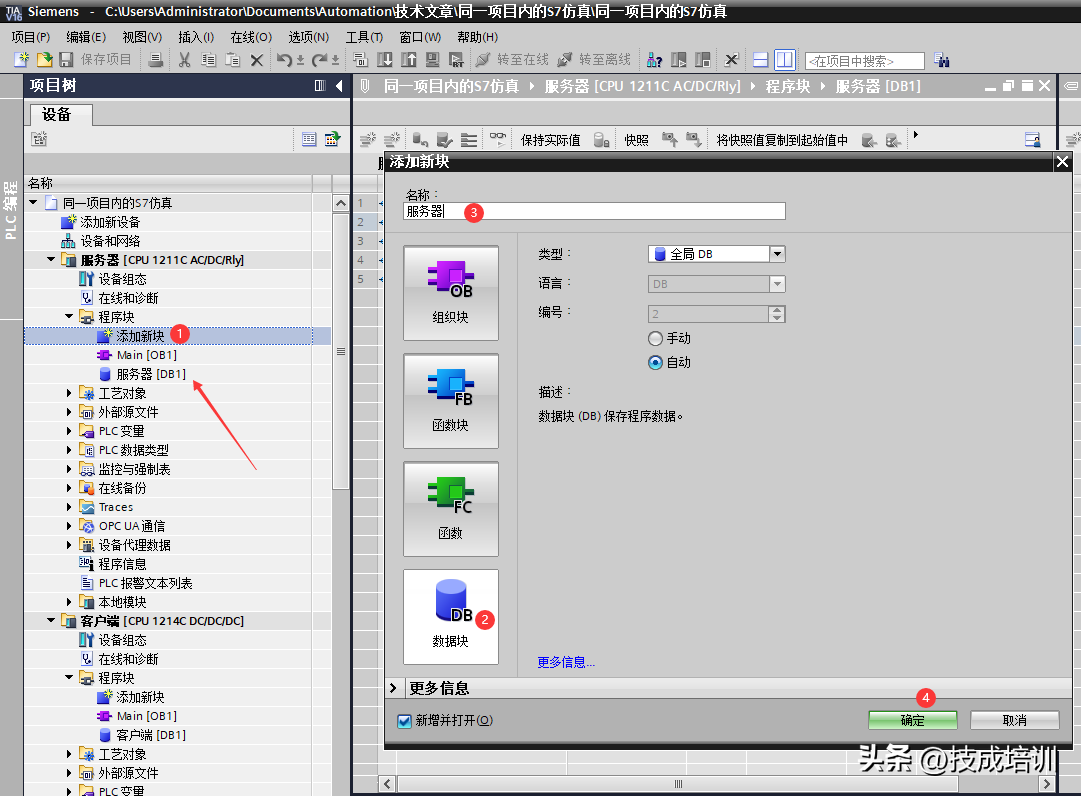

服务器：在服务器PLC的程序块下“添加新块”，选择“数据块”，命名为“服务器”，点击确定。
客户端：同上。
步骤4：DB块中添加数据

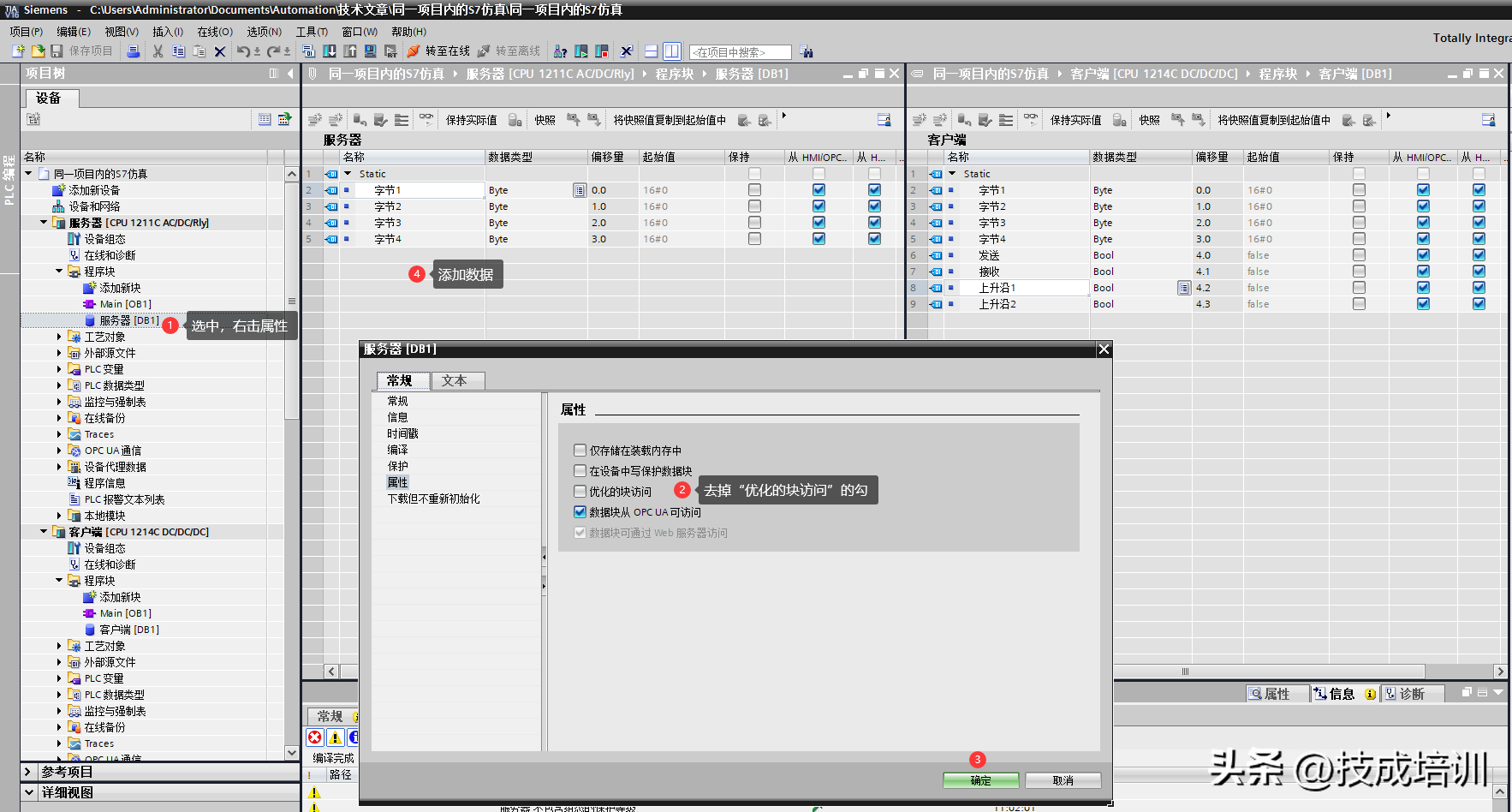

服务器：在步骤3中添加的DB块，去掉优化的块访问，并添加对应数据，
客户端：同上。
步骤5：建立连接设置

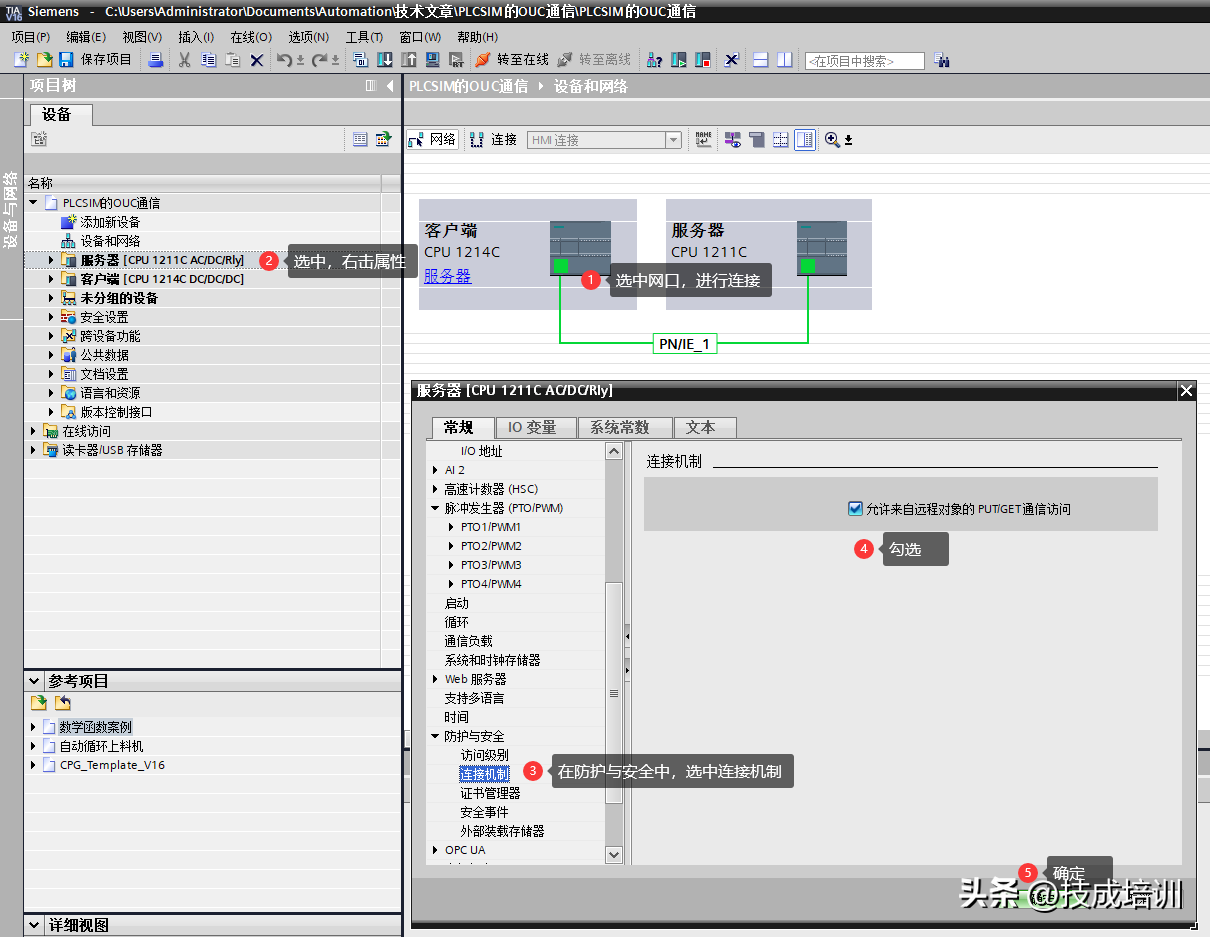

在设备和网络视图中，连接两个PLC，并PLC属性中，勾选两个PLC中的“允许来自远程对象的PUT/GET通信访问”。
步骤6：指令设置

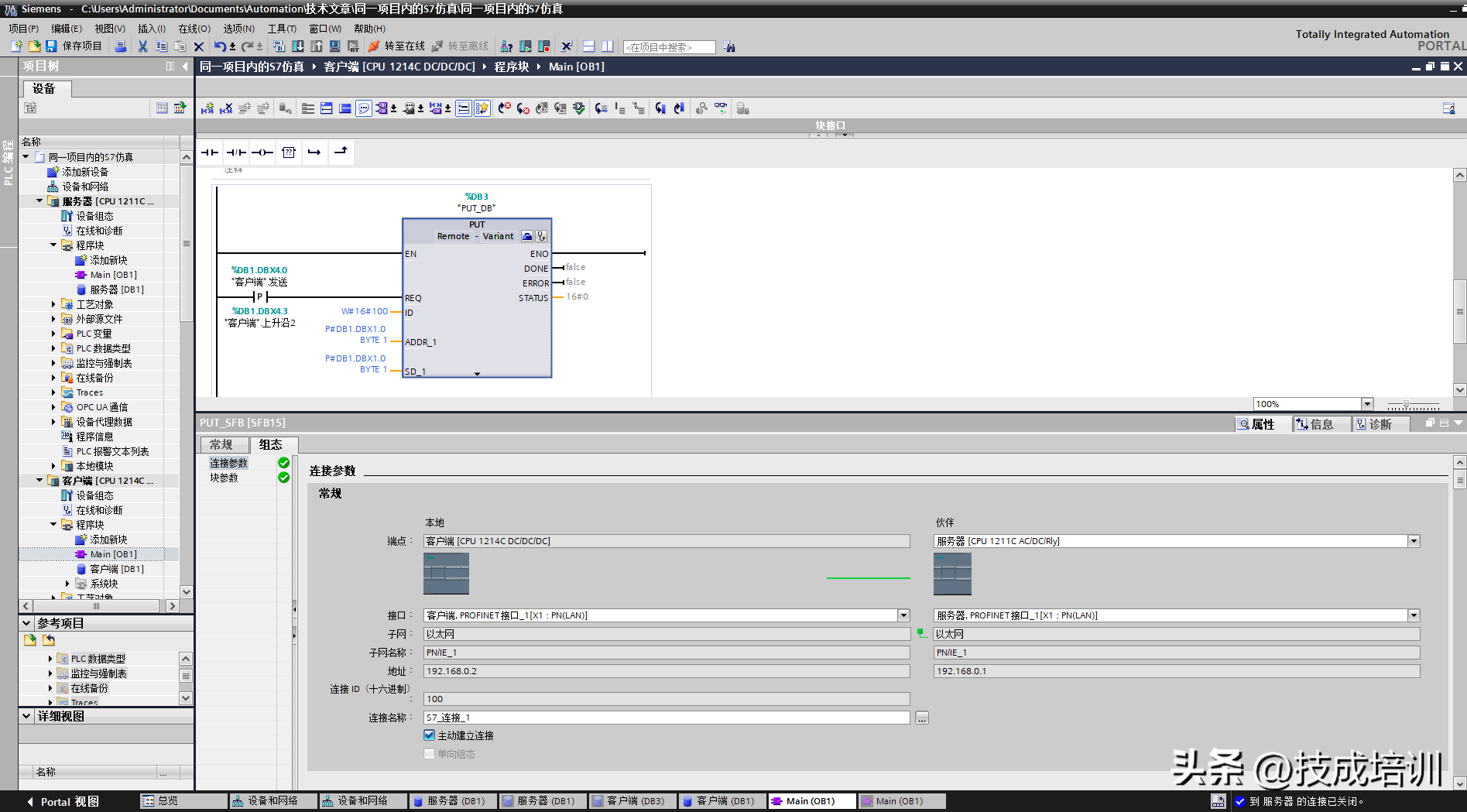

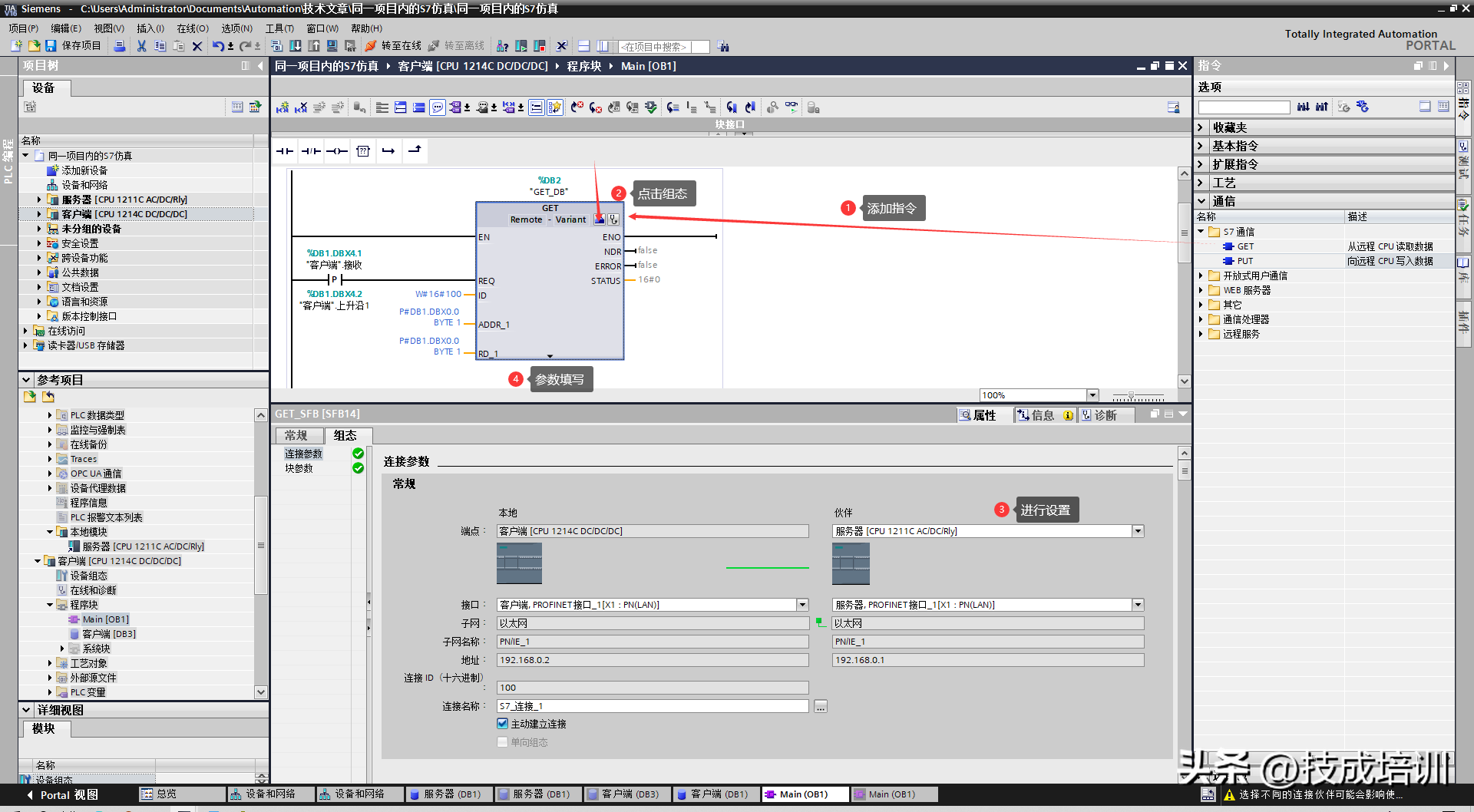

从指令选项卡中，将GET指令拖入到程序块中，并点击组态进行设置，并填写参数，如图所示。
发送数据指令同理，如图所示。
步骤7：开始仿真

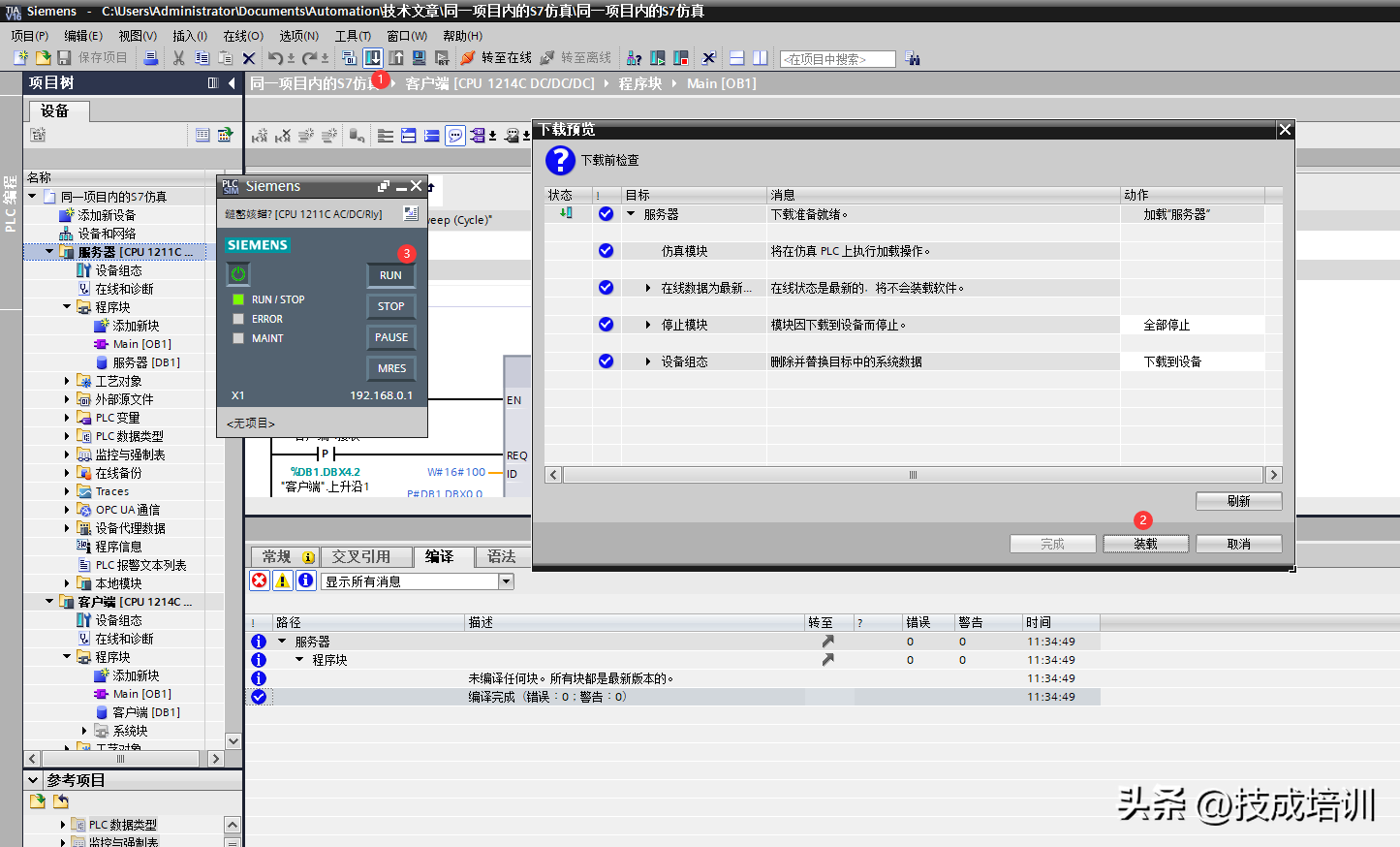

客户端：在工具栏中，点击仿真，根据提示进行程序下载，并将PLC转至“RUN”，如图所示。
服务器：同上。
注意：PLCSIM最多同时支持2个项目存在。
步骤8：接收数据测试

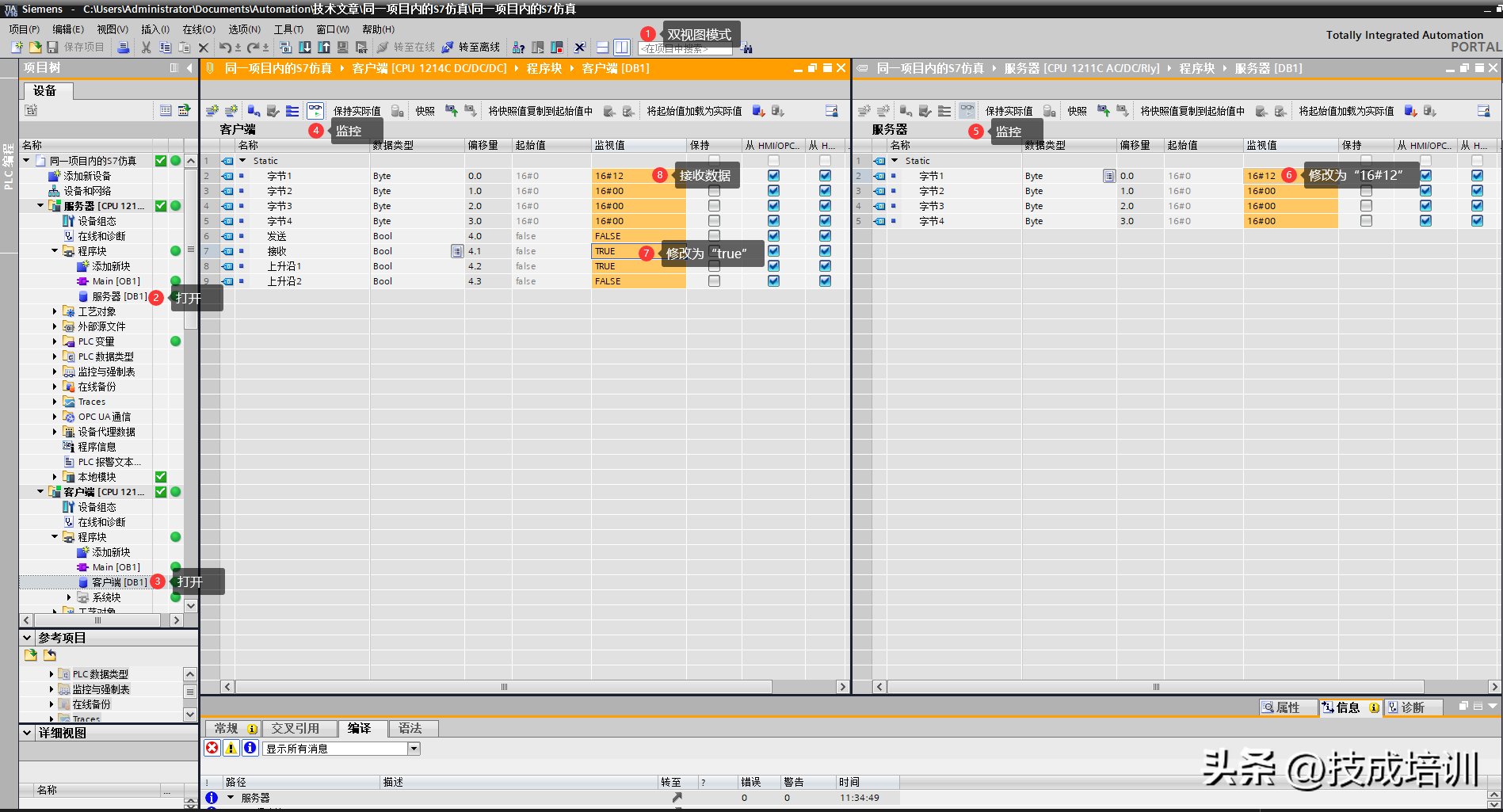

在博途项目中，选择双视图模式，并依次打开两个PLC的数据块，并进行监控。在服务中修改字节1的数据，改成十六进制的“12”，在客户端中，点击接收，可以看到客户端中的字节1数据更改为十六进制的“12”，此时则说明接收数据成功。
步骤9：发送数据测试
在客户端中将字节2的数据改成十六进制“34”，并修改发送信号，可以看到在服务器中的字节2显示为十六进制“34”，此时说明发送数据程序。
总结
本文通过博途的基本仿真，为大家演示了同一项目内S7通信，并演示了其收发数据的过程。关于更多的通信指令的使用，通信的案例应用，请关注我们来学习。
文章来源：技成培训网原创，作者：刘郴；未经授权禁止转载，违者必究！
「实用」博途S7-1200 如何使用仿真功能
↑戳上方 “ PLC发烧友 ” 关注我们！
说到博途软件，大家首先想到的肯定是1200 、1500 PLC编程软件，接触过200系列PLC的学员肯定知道，200系列PLC是不自带仿真软件，需要仿真必须采用第三方仿真软件，否则跟根本仿真不了，那么博途就不一样咯！博途是自带仿真软件，可以自由切换仿真，非常的方便，那么问题来了，竟然如此的方便，那我该如何使用呢？接下来，我将会和大家来分析如何使用博途的仿真软件！
一、建立程序

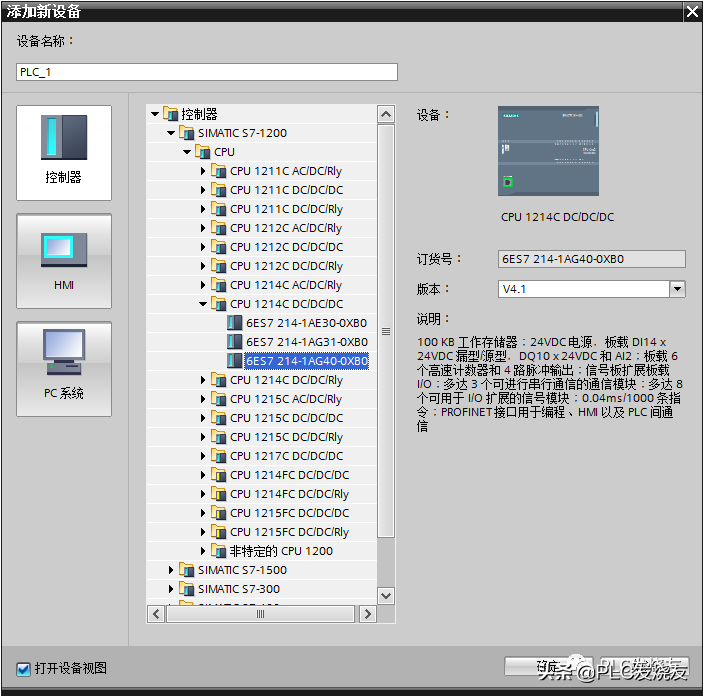

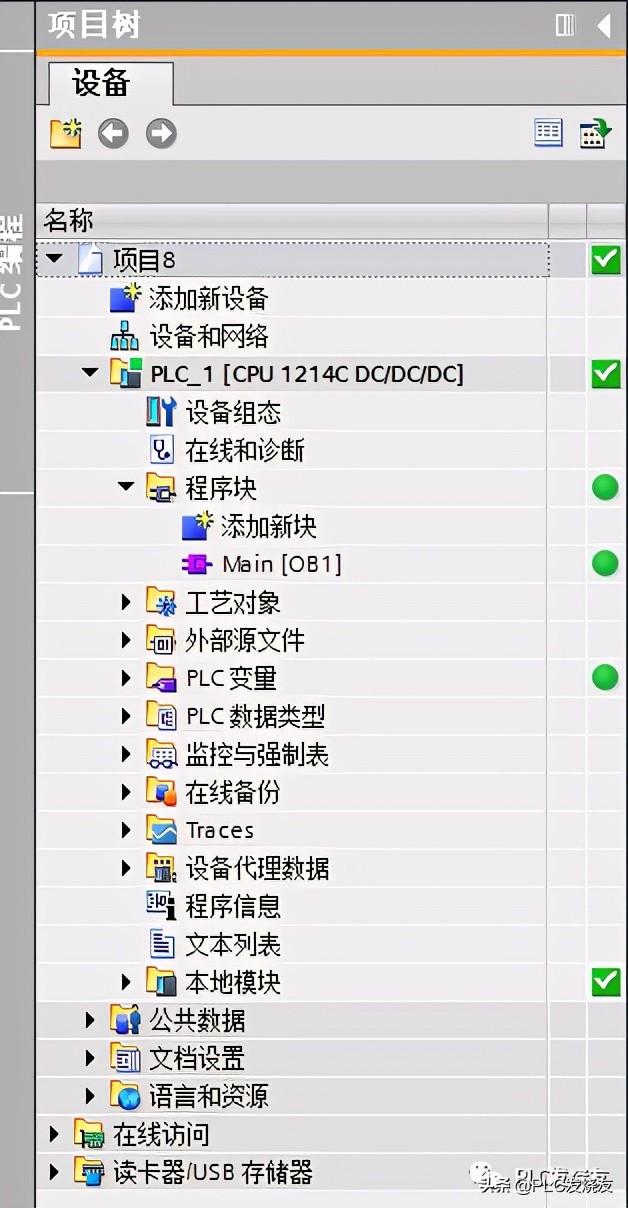

第一步：（添加一个CPU设备，这里选择1214C DC DC DC、版本V4.1）

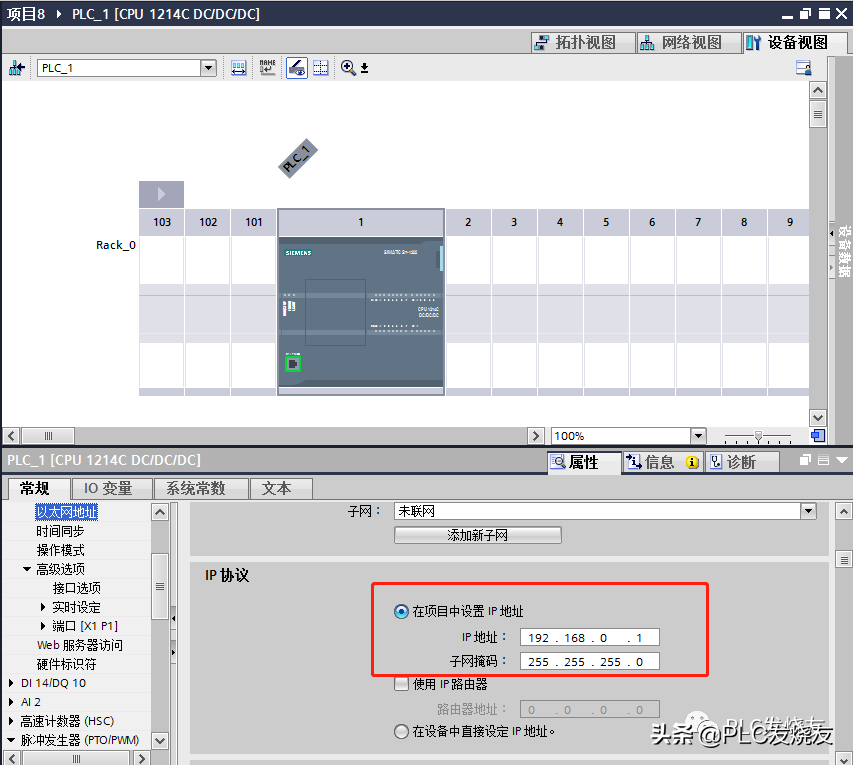

第二步：（在设备视图里选中CPU以太网网口，下方会出现PLC属性—常规—以太网地址—IP协议选中在项目中设置IP地址）
IP地址：192.168.0.1
子网掩码：255.255.255.0

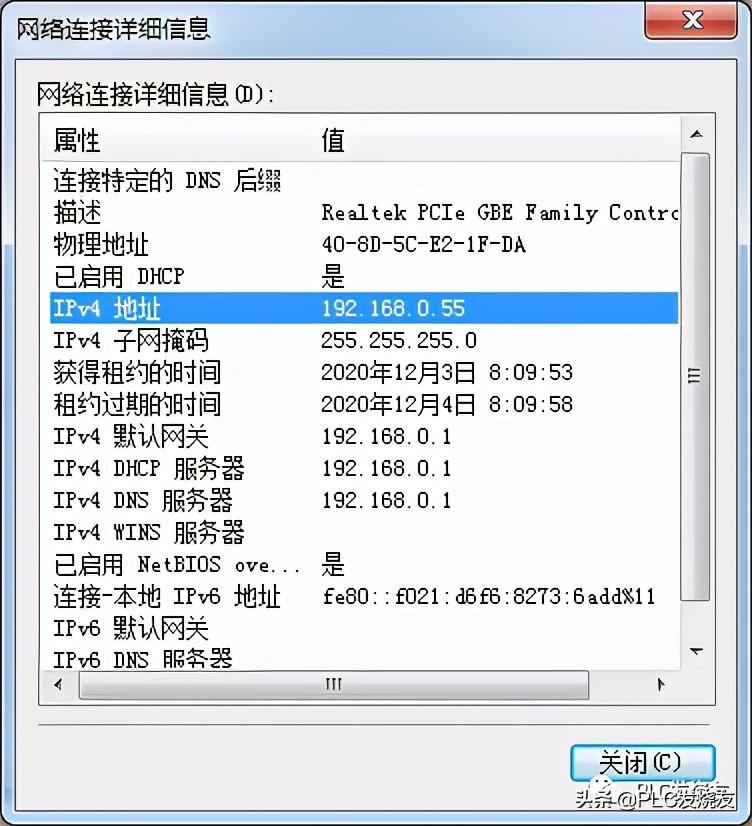

（IP地址必须要和电脑本地连接IPV4地址是在同一个网段）
第三步：（在PLC变量—默认变量表创建以下变量）
启动按钮—M0.0
停止按钮—M0.1
电机运行—Q0.0
（在仿真时不能使用外部I点，否则不能被仿真与强制，建议采用M点）

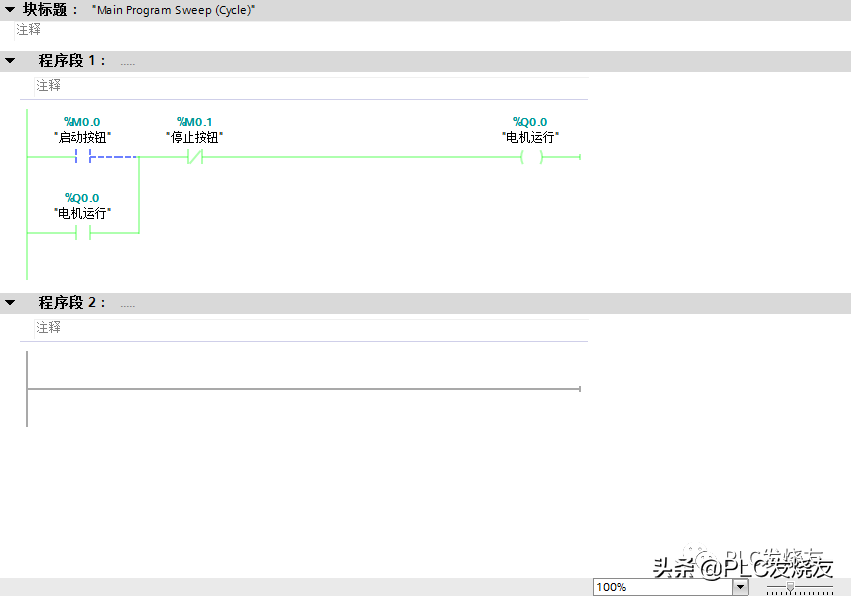

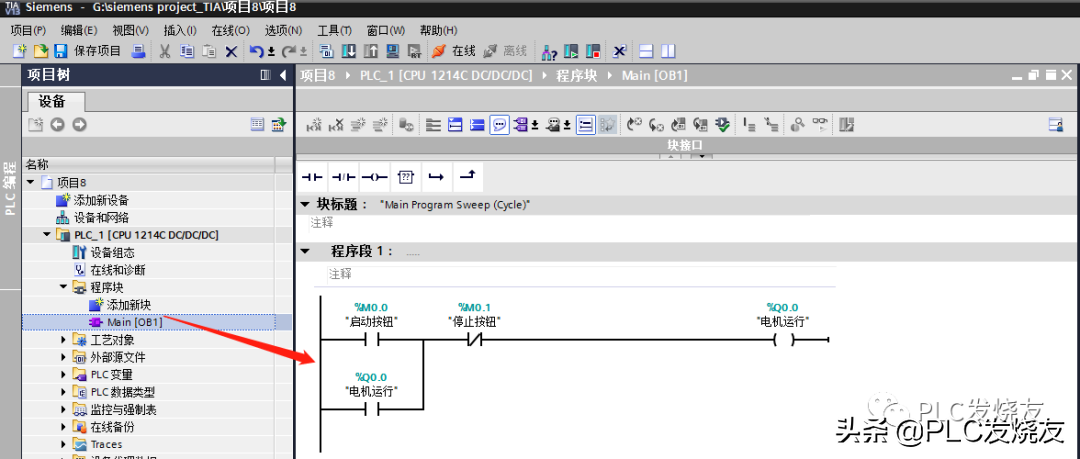

第四步：（在程序块0B1主程序里编写如下图启保停程序）
二、 运行仿真并使用
第一步：（在左上角菜单栏上点击开始仿真按钮，即可打开仿真软件。）
如何找不到的情况下，可以鼠标靠近图标即可显示图标名称，方便识别仿真软件。

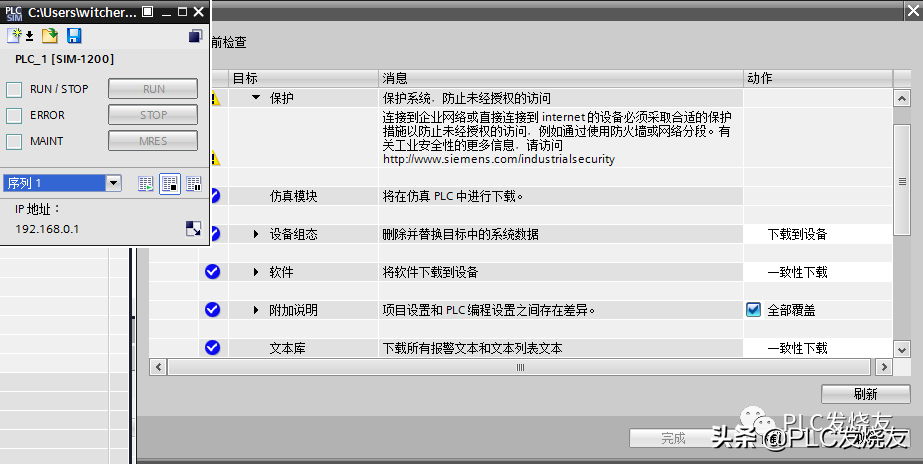

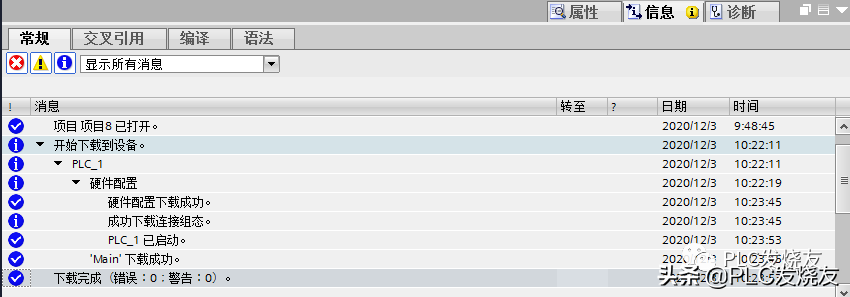

第二步：（仿真软件打开，点击下载即可把程序下载到仿真器当中去。）
第二步：（点击左上角菜单栏在线按钮）

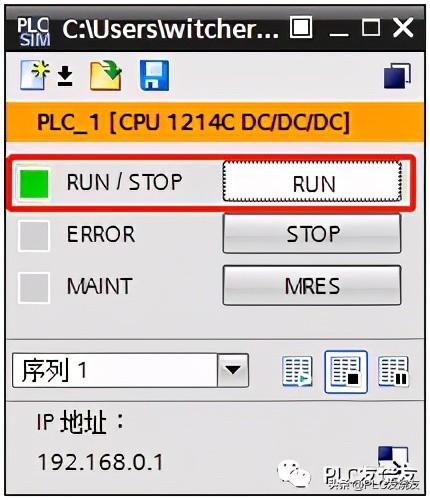

第三步：（在监视之前要确认仿真软件是否在RUN运行状态并且是绿灯，然后点击程序上方菜单栏一个眼镜的图标开启监视）

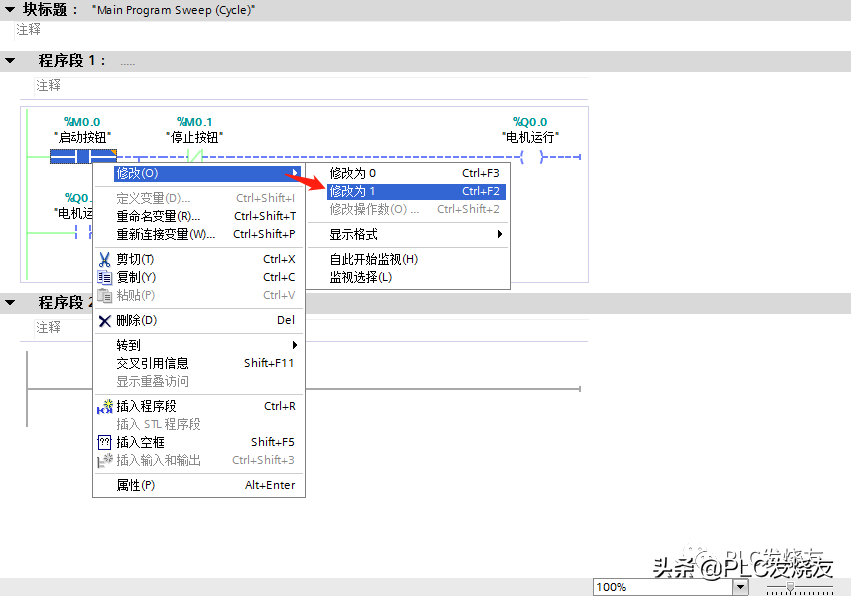

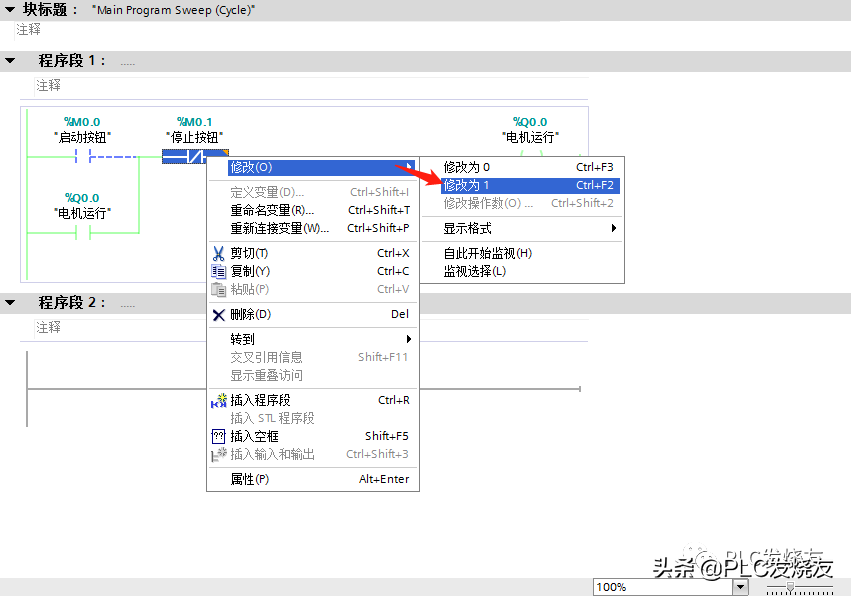

第四步：（鼠标选中启动按钮触点并右击修改—修改为1即可启动电机。）
第五步：（鼠标选中停止按钮触点并右击修改—修改为1即可停止电机。）
此时此刻仿真已经成功完成了，大家都理解并且掌握了吗？可以在上述文章找答案！
温馨提醒：在仿真之前要确保已成功安装S7-PLCSIM仿真软件，否则不能进行仿真！另外在仿真监视程序时启动按钮修改为1一定要再次修改为0否则再次是启动不了的，按钮是不能自动复位的，停止按钮也是如此！
来源：PLC发烧友，作者：技成培训网-徐陈爽。留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。
