零基础学习西门子博途PLC，如何使用数据块？博途也很简单

原创不易，请勿抄袭。

熟悉西门子S7-300及以上的人都知道，数据块DB在西门子的程序设计中起到了非常重要的作用，可以说DB块几乎承载了程序99%以上的数据，但是习惯了S7-300/400的人遇到博途后有些不习惯，其原因是博途和STEP7就是两个软件，而且博途的结构和S7-300/400也有很大差别，我至今还记得第一次使用博途PLC建立数据块时的不知所措，所以今天带大家了解一下博途PLC建立数据块，帮助那些准备学习博途PLC的人，当然如果您是高手可以略过这篇文章。

1. 创建DB块： 在项目中添加了S7-1200设备之后,在项目树中此PLC的"程序块"下即可以添加新的数据块。

图1 DB块的创建

在打开的"添加新块"窗口下选择数据块。 以下是对此窗口下各项配置的说明：

名称：此处可以键入DB块的符号名。如果不做更改，那么将保留系统分配的默认符号名。例如此处为DB块分配的符号名为“Data_block_2”；

类型：此处可以通过下拉菜单选择所要创建的数据块类型-全局数据块或背景数据块。如果要创建背景数据块，下拉菜单中列出了此项目中已有的FB供用户选择。

语言：对于创建数据块，此处不可更改。

编号：默认配置为“自动”，即系统自动为所生成的数据块配分块号。当然也可以选择“手动”，则“编号”处的下来菜单变为高亮状态,以便用户自行分配DB块编号。

块访问：默认选项为“已优化”，当选择此项时，数据块中的变量仅有符号名，没有地址偏移量的信息，该数据块仅可进行符号寻址访问。选择“已优化”创建数据块可优化CPU对存储空间的分配及访问，提升CPU性能；

用户也可以选择“标准-与S7-300/400兼容”，获得与S7-300/400数据块相同的特性，数据块中的变量有符号名和偏移量，可以进行符号访问和绝对地址访问。

注意：数据块的块访问属性只能在创建数据块时定义。创建完成后无法修改数据块的访问属性。如果在编程中需要对数据块进行绝对地址访问，必须在创建该数据块时将块访问设置成“标准-与S7-300/400兼容”。

当以上的数据块属性全部定义完成，点击“确定”按钮即创建完成一个数据块。用户可以在项目树中看到刚刚创建的数据块，如图2所示：

图2 项目树中的DB块

2. 为数据块定义变量：双击打开数据块即可逐行添加变量，如图3 所示。

图3 DB块的编辑

如果数据块时选择“标准-与S7-300/400兼容”，则在数据块中可以看到“偏移量”列，并且系统在编译之后在该列生成每个变量的地址偏移量。设置成优化访问的数据块则无此列。

默认情况下会有一些变量属性列未被显示出来，可以通过右键单击任意列标题，可在出现的菜单中选择显示被隐藏的列，见图4：

图4 显示隐藏列

表1是对数据块变量定义的所有列的说明：

表1 DB块中的列属性

定义变量的数据类型：可以为变量定义基本数据类型，复杂数据类型（时间与日期，字符串，结构体，数组等），PLC数据类型（如用户自定义数据类型），系统数据类型和硬件数据类型。可以直接键入数据类型标识符，或者通过该列中的选择按钮选择。如下图所示：

图5 定义数据类型

需要创建多个数据类型相同的变量时，可以将光标置于第一个变量名称的右下角，待光标变为“＋”符号后向下拖动光标，即可轻松创建多个具有类似属性的变量：

图6 创建多个变量

DB块数据的保持性：对于可优化访问的数据块，其中的每个变量可以分别设置其保持与否；而标准数据块仅可设置其中所有的变量保持或不保持，不能对每个变量单独设置。如图7和图8所示：

图7 标准数据块中仅可设置所有的变量保持或不保持

图8 可优化访问的数据块中可以分别设置每个变量的保持性

3. 数据块的访问：

符号访问：<DB块名>.<变量名>；例如：Data_Block_1.Var1；

绝对地址访问：<DB块号>.<变量长度及偏移量>：DB1.DBX0.0；DB1.DBB0；DB1.DBW0；DB1.DBD0。注意：复杂数据类型只能符号寻址。

你学会了吗？

喜欢的话请点赞并分享，您的支持是我坚持下去的动力！送人玫瑰，手有余香！

西门子S7-1200，如何在FB块中使用操作定时器？

在上一篇文章介绍了S7-1200 PLC的定时器，以及介绍了S7-1200 PLC与S7-200/200 SMART PLC的定时器的分类的不同及区别。

S7-1200 PLC的定时器一共有四种类型，包括脉冲定时器TP、接通延时定时器TON、关断延时定时器TOF、保持型接通延时定时器TONR。

在这篇文章就讲一个TON及TOF定时器的案例，来让大家熟悉指令的用法，以及如何在软件中进行添加和使用。

使用定时器有过多背景DB块怎么办?在FB块中使用定时器如何操作?我们带着这两个问题去学习吧。

假设我们做电机延时启停的控制，要求控制两台电机运行，按下启动按钮后，1号电机启动，延时10秒后，2号电机启动，当按下停止按钮，先停2号电机，延时10秒后再停1号电机。

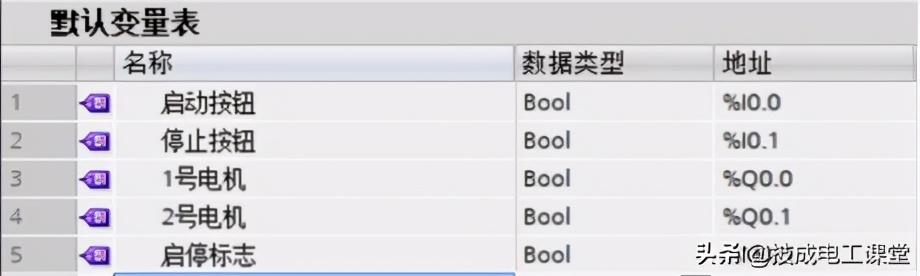

1、首先创建一个变量表，如下图所示。

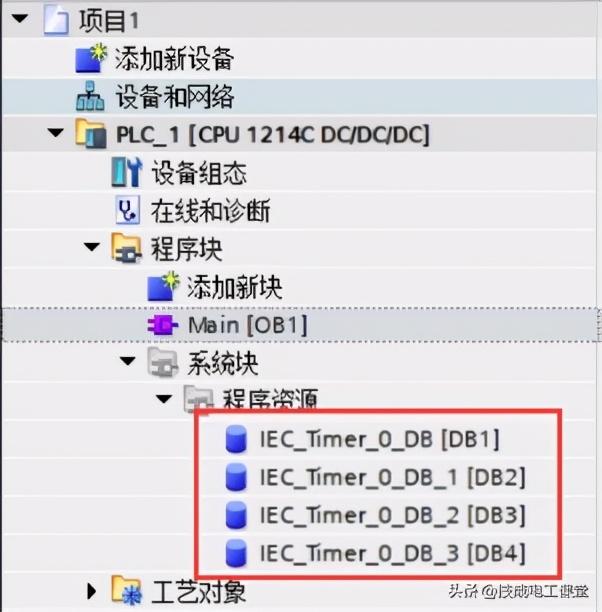

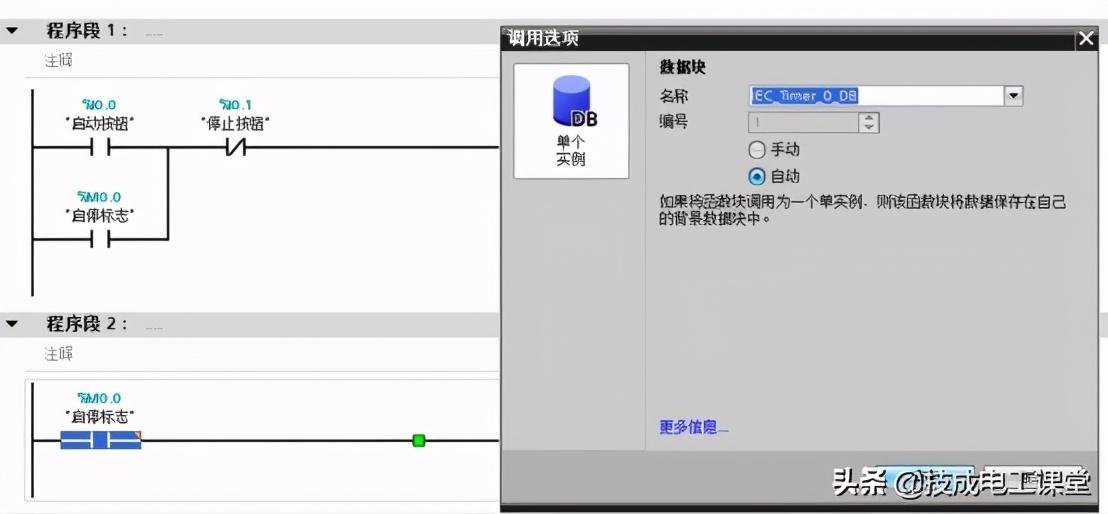

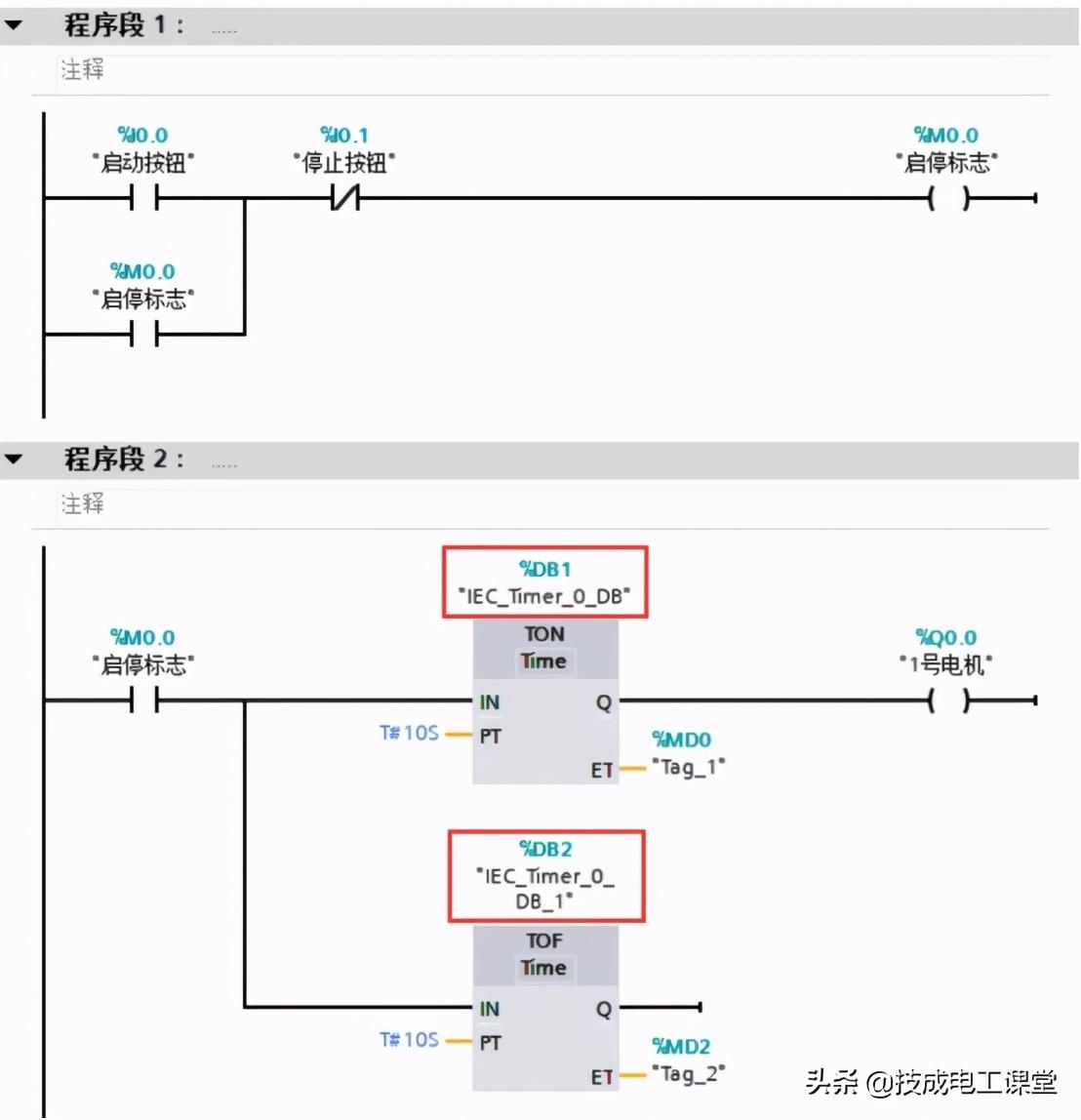

2、然后编写程序，注意在调用定时器时会自动提示创建背景DB块，指令上方可以看到IEC_TIMER_0_DB和IEC_TIMER_0_DB_1分别是背景DB1和DB2。

我们知道S7-1200 PLC的每一个定时器都是一个函数块，每个定时器都使用16字节的IEC_Timer数据类型的DB结构来存储指定的定时器数据。

那么我们每调用一个定时器指令就需要给它分配一个背景DB块，当程序中使用的定时器指令较多时，系统会生成多个DB块。

那我们如果想减少程序块中使用定时器指令时生成过多的背景DB块，可以使用IEC_TIMER数据类型的变量来替代定时器的背景DB块。

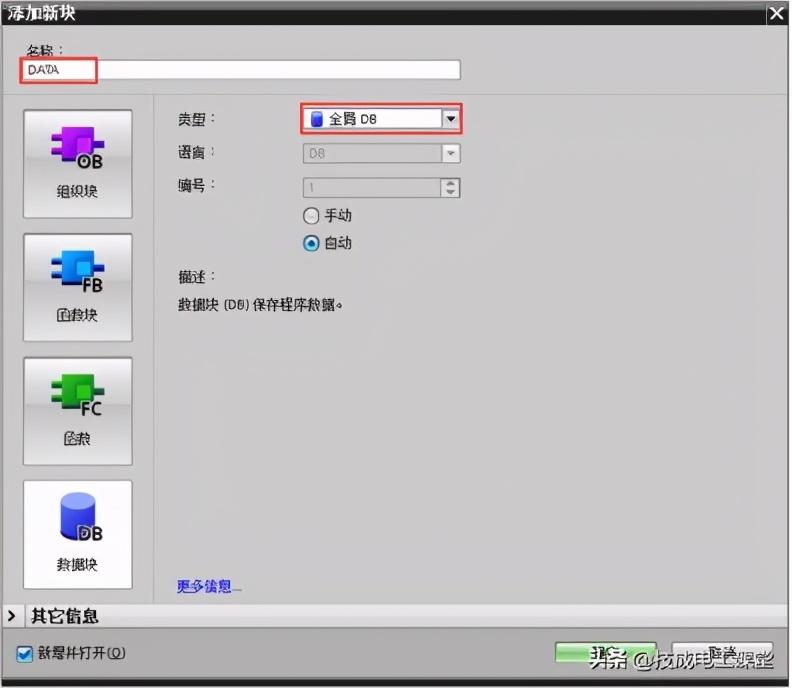

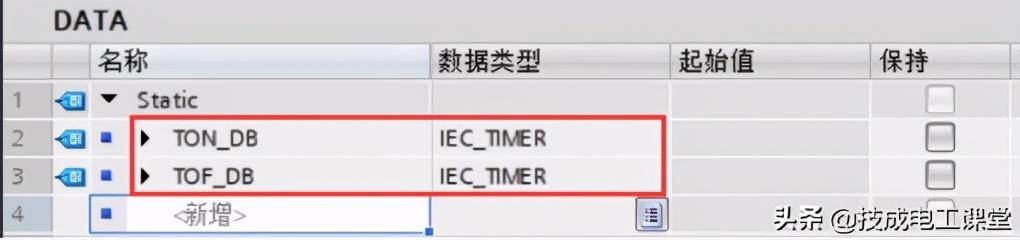

我们可以建立一个全局DB块，比如创建名称为“DATA”，在全局DB中建立变量名称为TON_DB和TOF_DB，数据类型为IEC_TIMER的变量，使用该变量来代替定时器的背景DB。

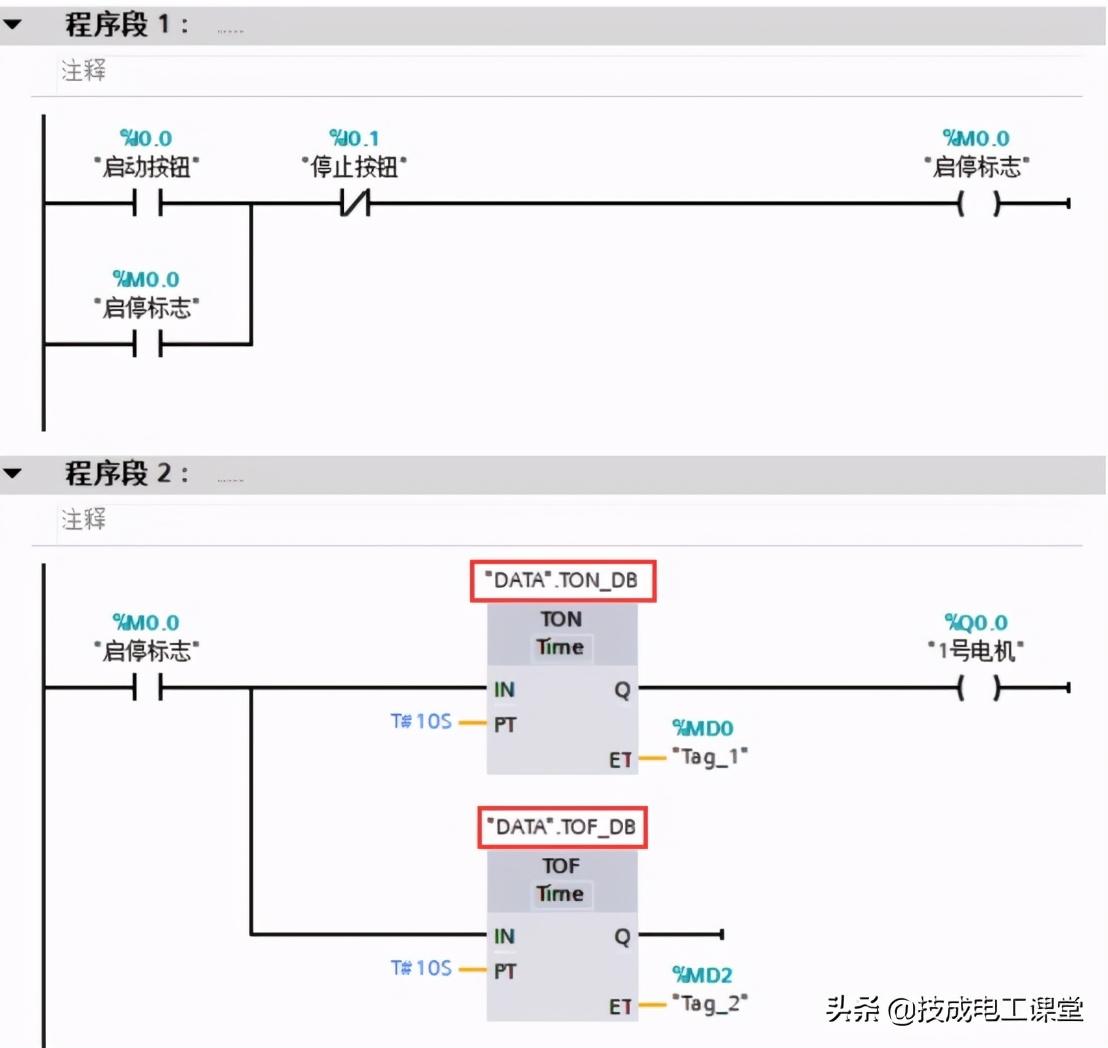

然后在定时器指令中的变量名称改成 “DATA”.TON_DB和“DATA”.TOF_DB就可以了。

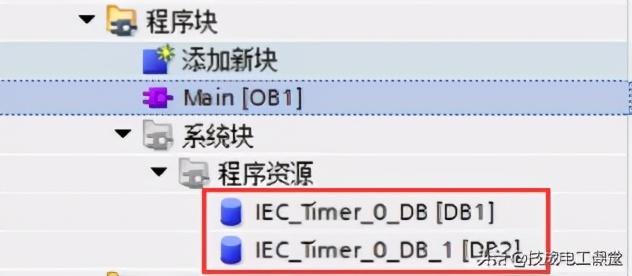

除此之外，如果定时器指令是在FB块中使用的，也可以在给定时器分配背景DB时选择多重实例DB，这样定时器指令上的背景DB会自动在FB块的静态变量中生成一个Static数据类型的IEC_TIMER的变量。具体操作步骤如下：

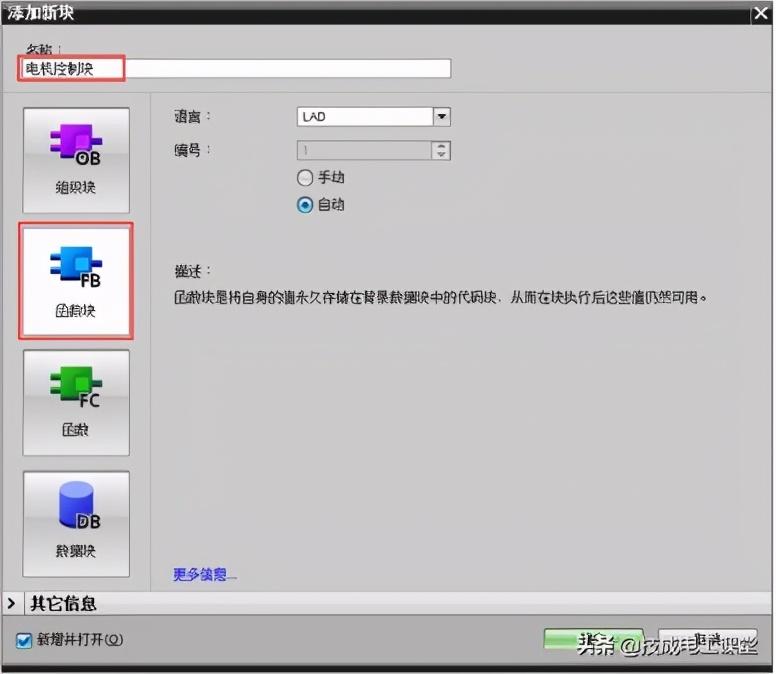

1、添加一个FB块，命名为电机控制块。

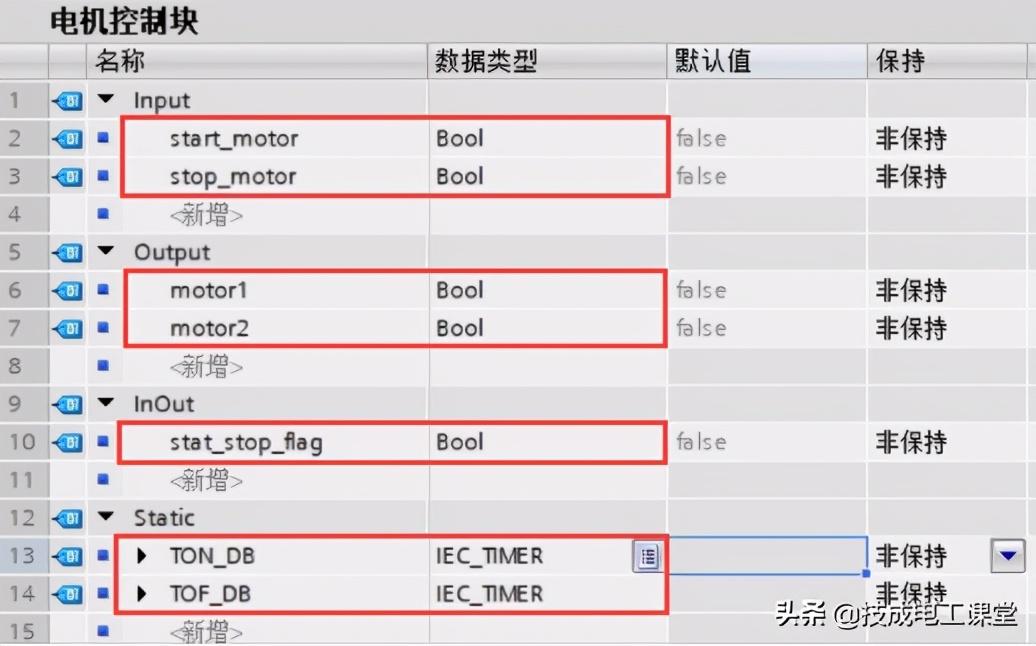

2、设置好变量名称和数据类型。

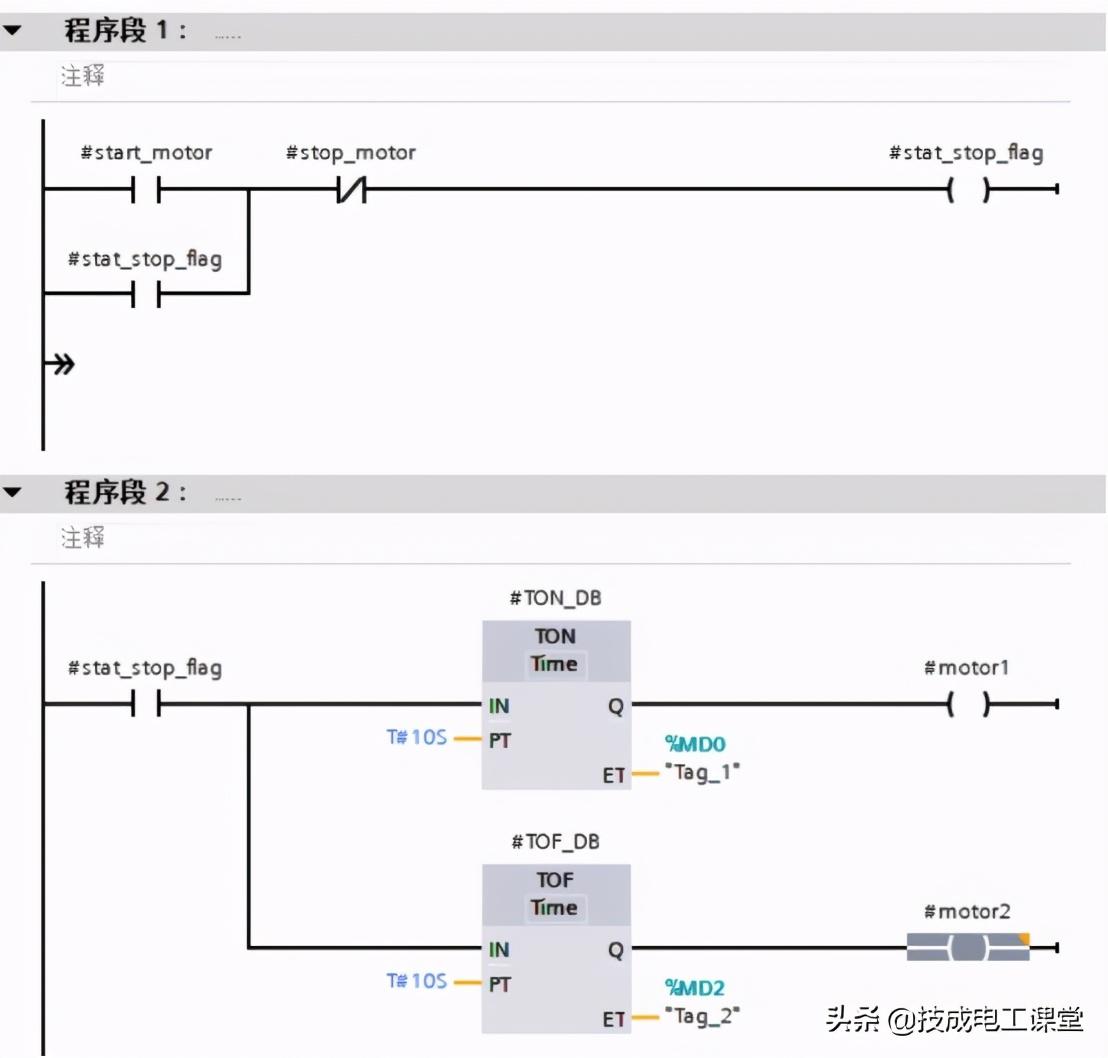

3、编写FB块的内部程序，采用变量名称编程。

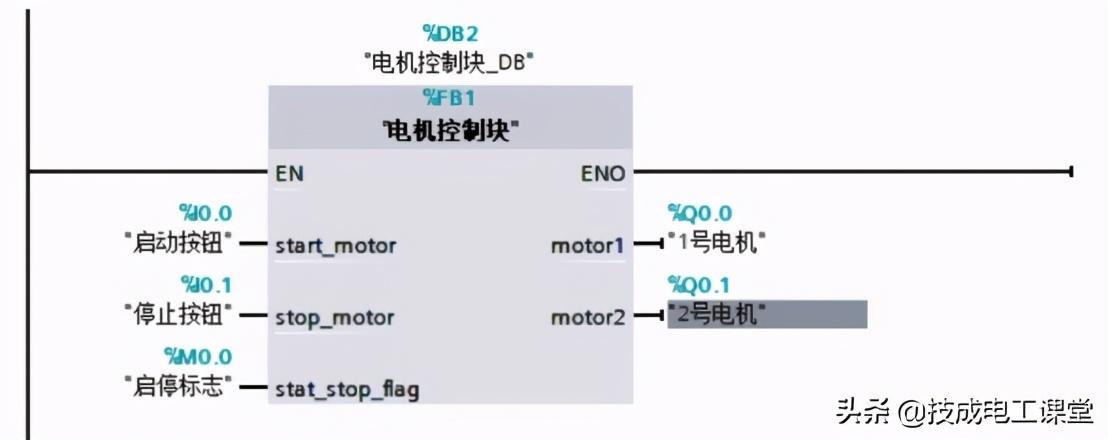

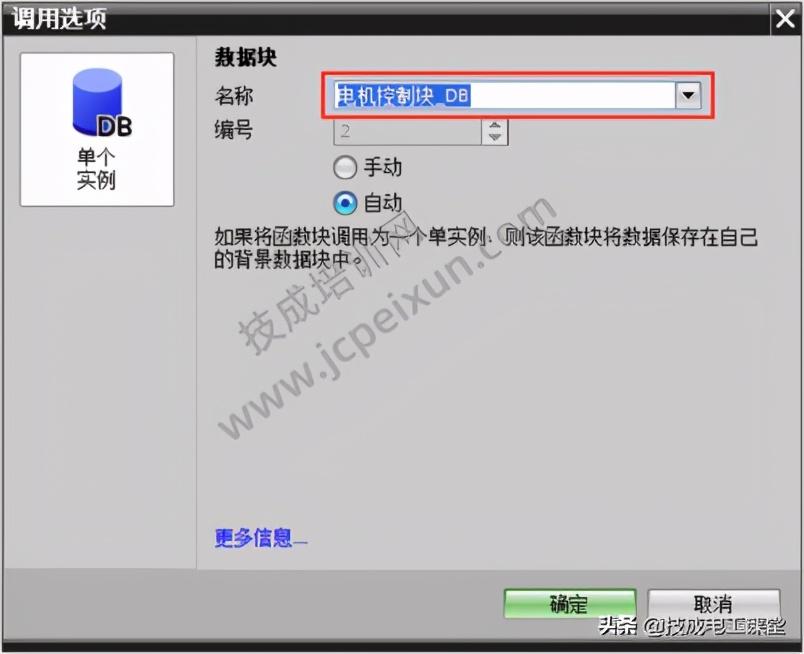

4、FB块编好之后，在OB1中进行调用，注意调用的时候会提示要分配DB块，分配好之后输入地址即可。

以上就是在博途软件中添加定时器的使用的步骤，以及相关的问题包括有过多背景DB时如何解决，在FB块中使用定时器指令的情况如何操作等等，这些操作方法还是挺有用的哦，希望大家可以掌握~

技成培训网原创，作者：蔡慧荥，未经授权不得转载，违者必究
