如何用PLC通过一个按钮，控制三个灯的点亮与熄灭？这里教你方法

本文教大家通过PLC如何用一个开关，控制三个灯一个一个的点亮，并且一个一个的熄灭，下面我们直接进入主题。

控制要求：用一个按钮控制三组（或三个）灯，以这到控制灯的亮度，由PLC组底一个控制器，每按一次按钮增加一组灯亮，三组灯全亮后，每按一次按钮，灭一组灯（为了使每一组灯亮的时间尽量相等，要求先亮的灯灭），如果按下按钮的时间超过2S，则灯全灭。

方案设计：

I/O分配表：

思路设计：

根据控制要求，可用加一指令INC组成一个计数器，计数值用K1M0表示，用计数结果控制三个灯的组合状态，计数器数值与三组灯的逻辑关系如下：

在这里为大家解释一下K1M0计数器，计数值0~6中M0,M1,M2,M3里面的数怎么来的。初始的时候M0=0,M1=0,M2=0,M3=0,在执行一次INC指令后M0=1,M1=0,M2=0,M3=0。再执行一次INC指令后M0=0,M1=1,M2=0,M3=0。以此类推如上表一样。

下面我们根据这个表来设计PLC的梯形图：

首先我们先画出Y0的卡诺图：

（在这里卡诺图的作用是简化逻辑函数，让我们在设计电路的时候更加简单）

Y0的逻辑表达式 :

同理运用这种方法我们可以画出Y1,Y2卡诺图，表达式如下：

当我们要将计数器复位的时候，由图可知：只需要M1=1,M2=1时即可。

梯形图：

这个梯形图的设计思路就是：我们直接把我们在前面设计好的逻辑表达式转化过来即可。比如Y0的逻辑表达式：（M0+M1）*M2的反，在PLC中就可以表示为LD,M0,ANI,M2,OR,M1,OUT,Y0。

喜欢更多PLC知识，关注小编不迷路噢！

一组动图专讲制冷、供暖、通风系统，一目了然！

今天跟大家分享一点赏心悦目的专业知识！绝对值得收藏！

▲涡旋式制冷系统原理图

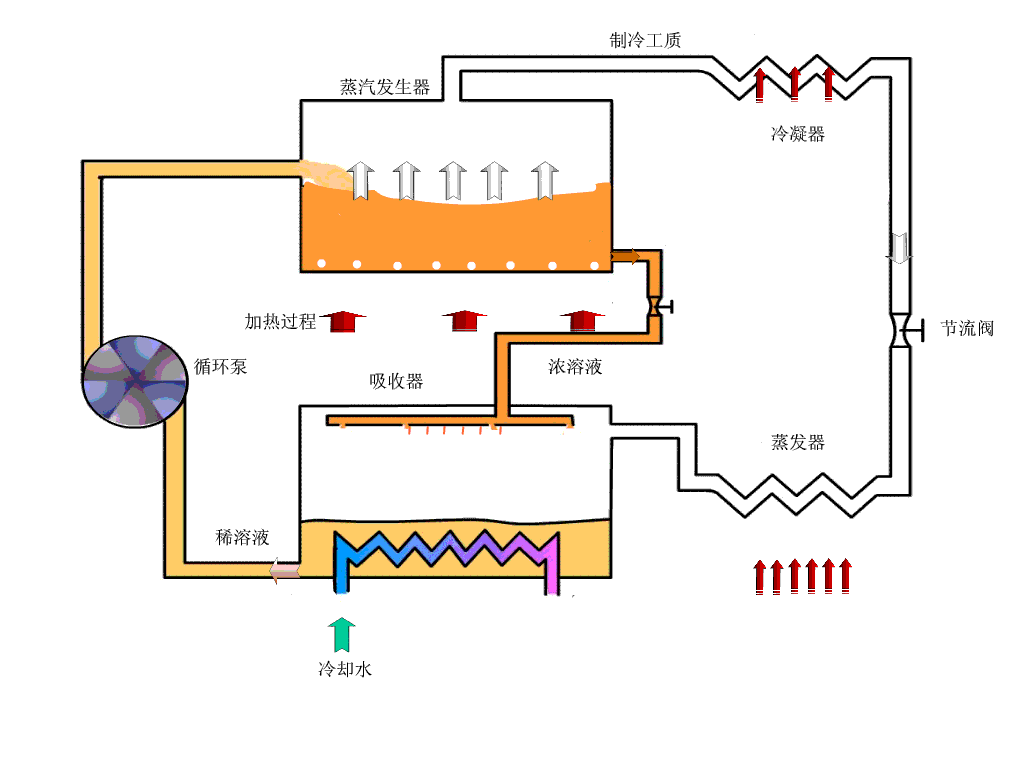

▲吸收式制冷原理图

▲逆卡诺原理

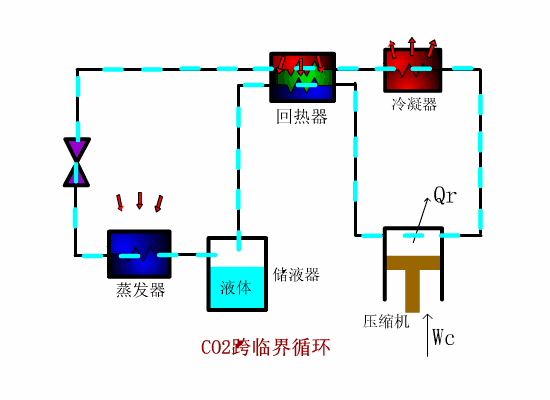

▲跨临界循环

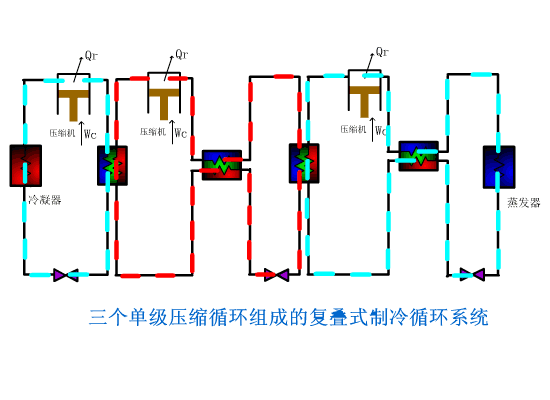

▲三个单级压缩循环组成的复叠式制冷循环系统

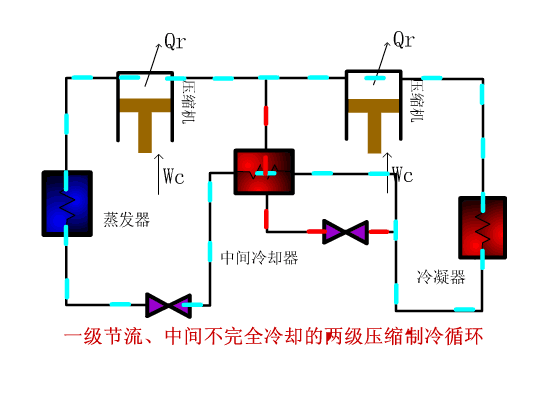

▲一级节流、中间不完全冷却的两级压缩机循环

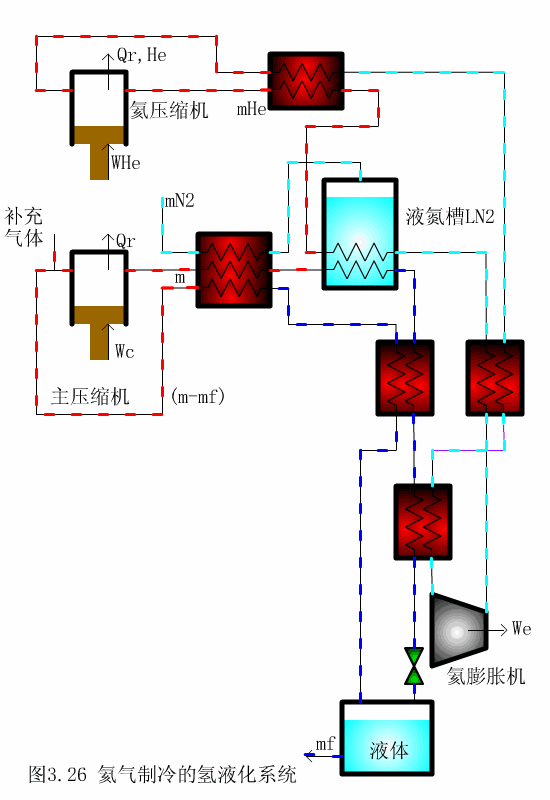

▲氦气制冷的氢液化系统

▲再冷却

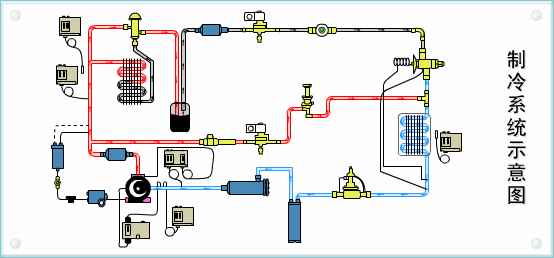

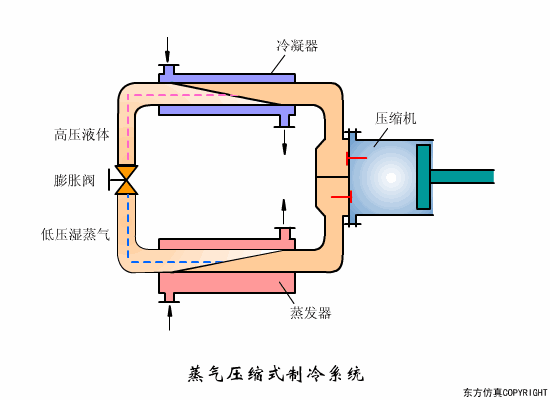

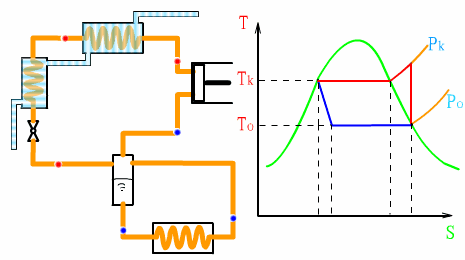

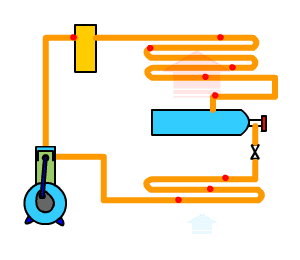

▲蒸汽压缩式

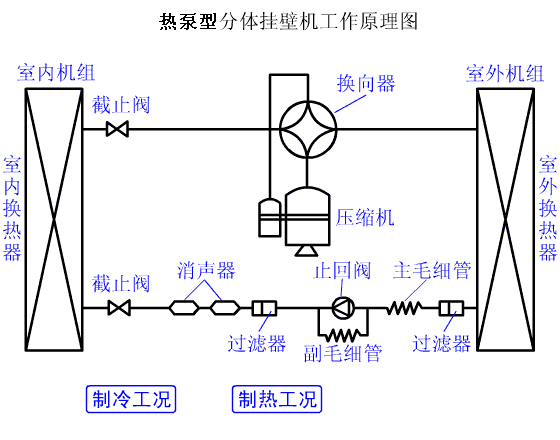

▲热泵式壁挂空调机

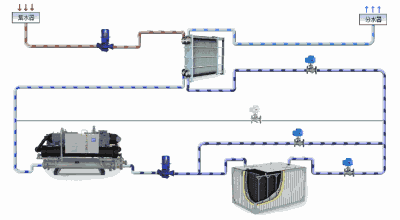

▲蓄能

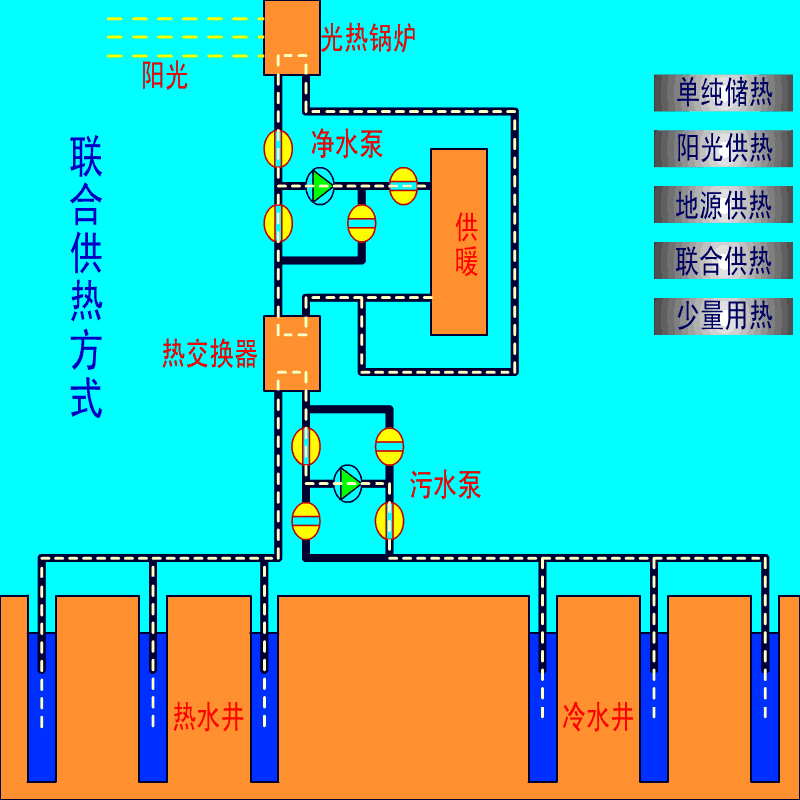

▲联合供热

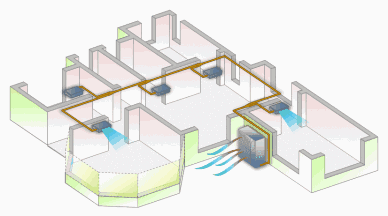

▲一托多空调

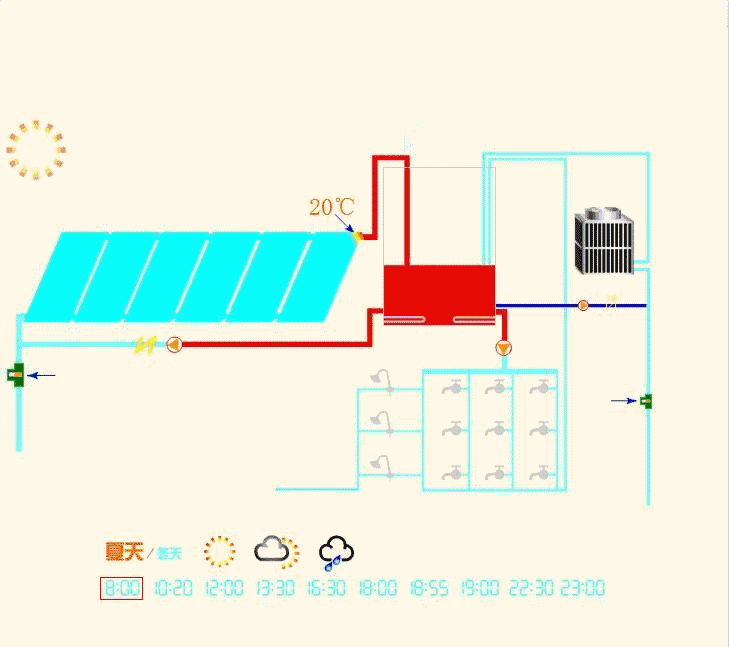

▲太阳能热水

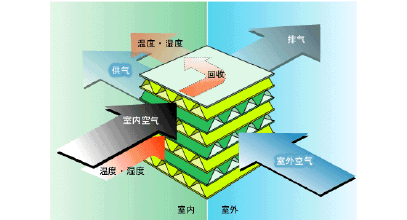

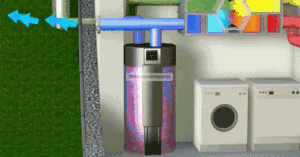

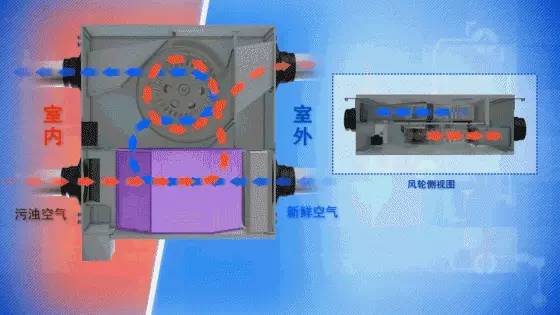

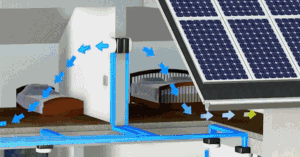

▲新风系统

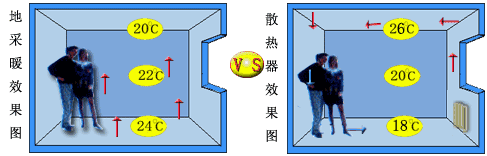

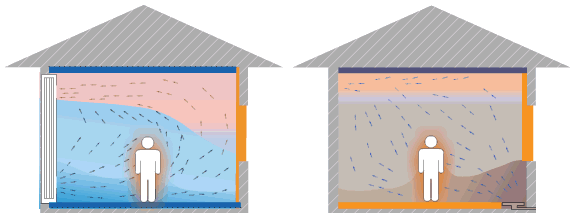

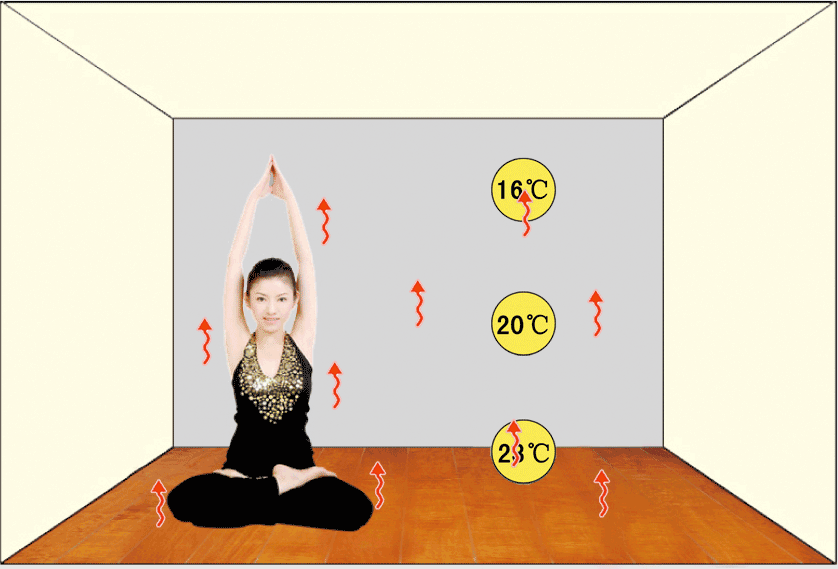

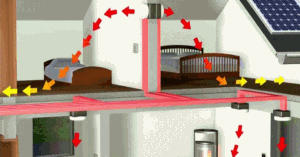

▲地暖

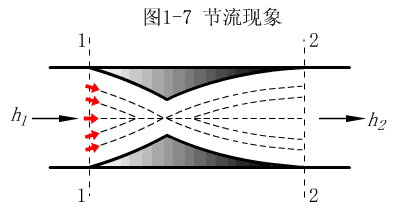

▲节流现象

▲活塞压缩机

▲板换

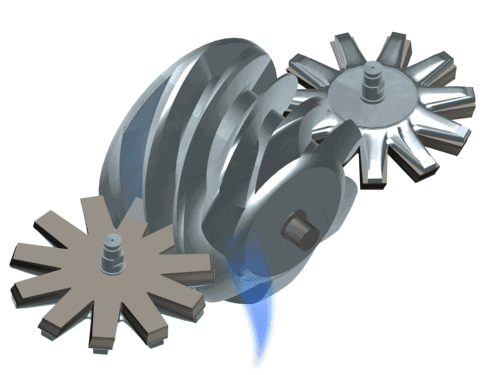

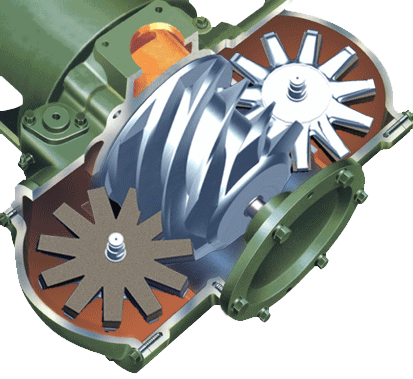

▲单螺杆

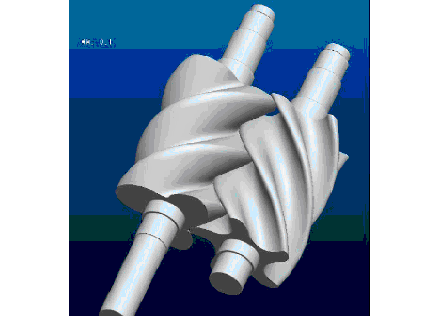

▲双螺杆

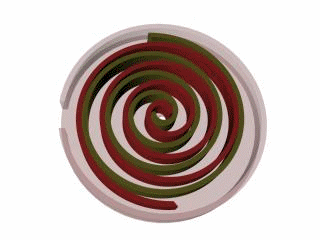

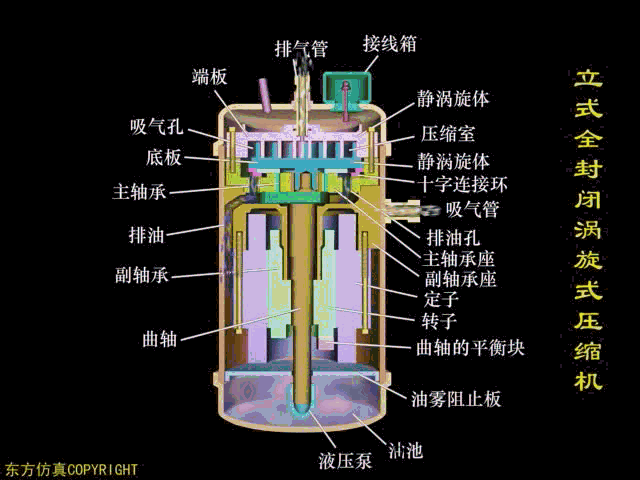

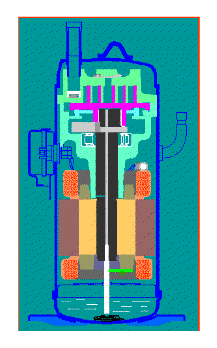

▲涡旋压缩机

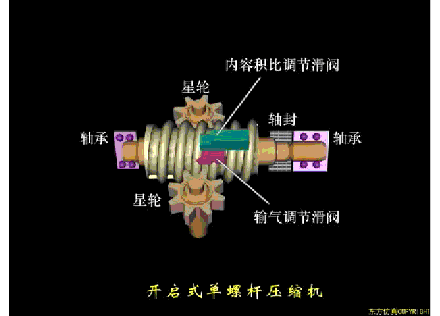

▲开启式单螺杆压缩机

▲空调箱

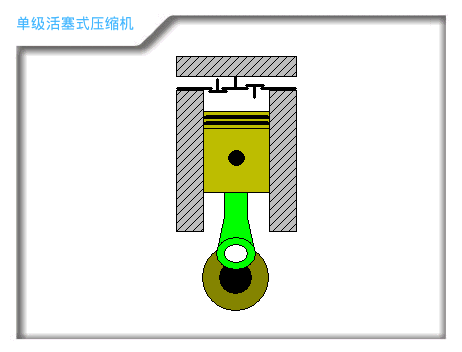

▲单级式活塞压缩机

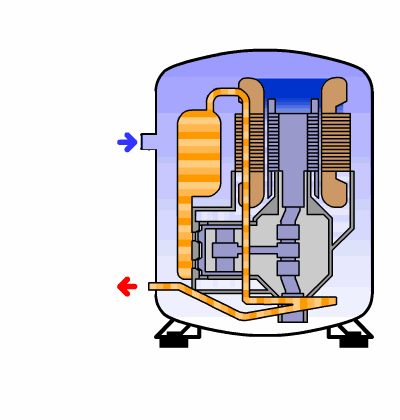

▲回转式压缩机

▲开启式活塞制冷压缩机

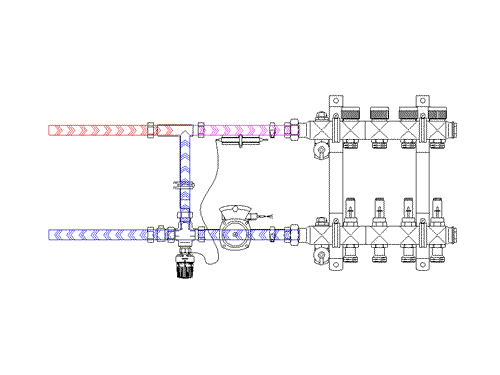

▲地暖集分水器

▲冷却塔

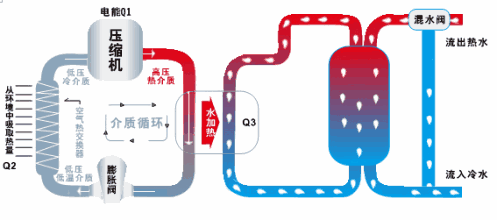

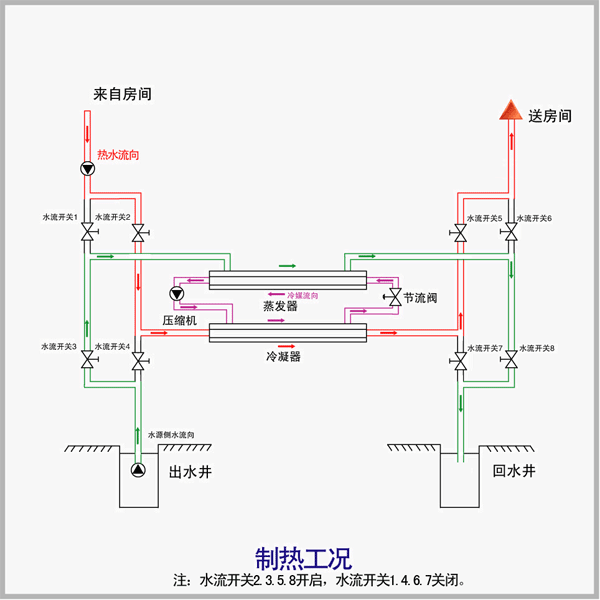

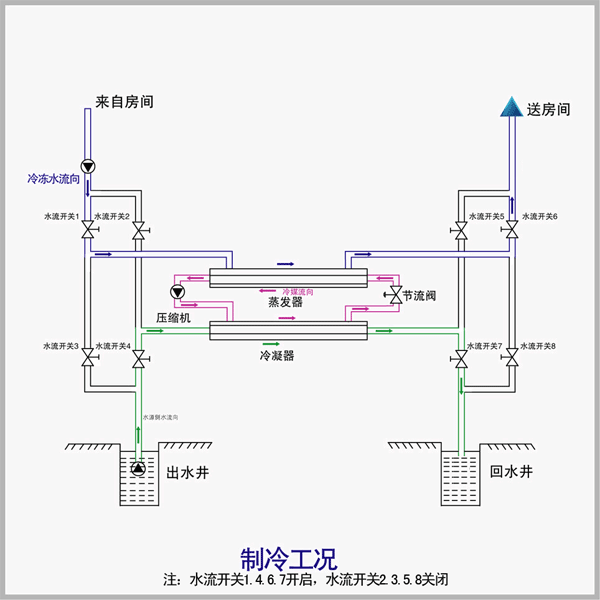

▲空气源

▲蝶阀

▲真空泵

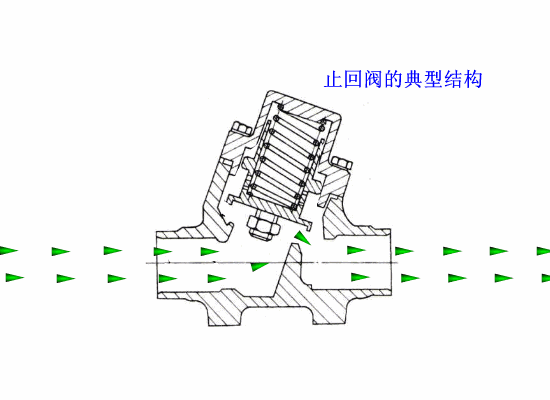

▲止回阀的典型结构

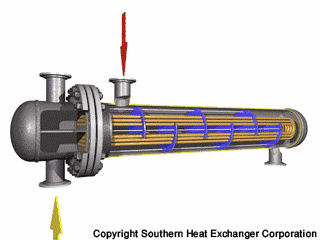

▲壳管式换热器

以上内容来源网络，由微信公众号：建筑水电知识平台（AZPT991） 整理，如果想继续学习更多水电知识和安装视频可关注我们！
