新手电气人入门第一课：如何提高PLC编程能力？不要怕不会和困难

在工控行业混迹了十多年，一直做与PLC相关的项目，就把自己的一些经验做个总结，由于水平有限，有不足之处还望各位多多指教。

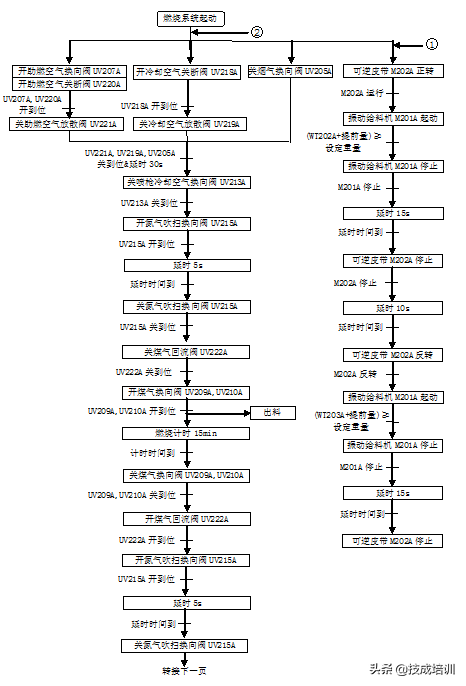

我刚接触PLC的时候是拿着一本廖常初老师的关于S7-200的教材入的门，廖老师的书里讲的步进编程的思想对我之后的PLC编程影响很大，这个思想的好处就是一步一步的执行，当进入下一步的时候同时退出上一步，在程序中只有一个活动步，使程序逻辑很清晰，缩小了问题出现的范围，而且在编程之前先画出顺序功能图，如果顺序功能图画的完整，按照功能图做出的程序基本上就没啥问题了。不论大小项目最好画个顺序流程图出来，养成好的习惯能达到事半功倍的效果。 以下曾经做过的一个顺序流程图。

这个顺序功能图虽然花了不少时间，当时工期紧半自动都没试，直接投得自动，管道内可是焦炉煤气，同一根管道又进煤气又进空气，不停的切换，真是捏了一把汗，还好程序基本没啥问题。

做程序还要进行规划，将程序分成不同的控制单元，尽量减少单元之间的联系 。举个简单的例子，项目中要用到罗茨风机，风机口有气动阀门，要求开风机的时候先开阀门，再启动风机，停止的时候要先停止风机后关闭阀门，我们可以将风机和阀门看做一个整体，将风机的起动和停止作为一个单元，别的程序段只负责起动和停止风机，不管风机起动和停止风机单元内部的逻辑关系。

作为一个合格的编程人员，程序和变量注释一定要写清楚 ，这是对编程人员最基本的要求，如果你还在用绝对地址编程，那么需要想想自己是不是该换个工作了。

另外就是做程序不要怕复杂，不要觉得难就不做了 ，我们做自控的也算个技术活，用户很容易被忽悠，这是我搞工控这些年经常看到的事，用户提出了要求，只要在合理范围之内我们要尽量去满足，当你完成一次次的挑战之后，你会发现曾经的鸿沟不过是个小水渠，做程序就要自己给自己找困难，流行的一句话就是没有困难创造困难也要向前冲。

同时做编程要有创新，尽量不要去做重复性的工作，及时做同样的项目或设备，也要去尝试有没有更高效，更稳定的方法，将创新作为乐趣 ，原来100行的程序如果能用两三行去完成是不是很有成就感，将公司的各型号设备程序搞成一个通用程序，是不是很有挑战性。编程枯不枯燥在于你的态度，如果你认为就像搬砖一样，天天重复，那就枯燥，如果你觉得你每天都在创新，就不会觉得枯燥。

很多人想学PLC却总是徘徊在大门之外，其主要原因一是因为没有实践的机会，二是胆怯怕干不来。自己搞些电脑模拟，或是买个二手PLC自己研究，都不如一上来就开始做项目。虽然刚开始遇到的问题会比较多，但是只要坚持下来就算入门了，其实刚开始做的项目难度都不会太大，网络信息现在很发达，技术热线，供应商的售后支持都可以帮我们跨过这道坎，做工控往往是遇到了问题才去读书查资料，没有谁把PLC完全搞透了再去做项目。

对以上我总结五点：

1、编程要有正确的方法，也可称为编程的指导方法。

2、养成画逻辑图的好习惯，画图的过程就是程序构思的过程。

3、规划程序结构，将程序规划成不同功能的小单元，减少不同单元之间的联系。

4、养成建立变量名、增加变量和程序段注释的习惯，一是为自己编程方便，二是为别人读你的程序时方便。

5、不断地挑战自己的极限才能够最大的进步，用户的苛刻要求总是成为你不断进步的推力。

今天就说这几条吧，这说不上是技巧，只是一个指导思想。如果有时间在讲解一下PLC编程的技巧。

「经验谈」如何才能学好PLC编程呢？

鄙人是工业自动化专业毕业的，刚开始学习PLC时，也是一头雾水，后来在技成之后，在专家老师的学习指导下，才有了明确的学习方向。在此，粗略的总结一下自己的学习之路，供大家参考。

1、学习PLC编程需要坚强的毅力和足够的耐心

人各有所长。有些人把编程看作一项冗长而枯燥的工作；有些人把编程看作一项趣味的智力游戏。如果你是前者，强烈建议你远离这份工作。毕竟编程工作是对人的毅力和耐心的挑战，编程需要经历无数次的试错，调试-修改-调试-修改…经过无数次失败后，当看到PLC按照自己的控制要求有条不紊的运行时，你将得到极大的成就感，这就如同打通了一个游戏的关口，那种感觉是一样的。

2、学习PLC编程需要敢于实践的信心

很多初学者往往是出于一种畏惧，担心损坏设备，而不敢进行实际操作。其实这些畏惧是没有任何道理的，只要你仔细的阅读手册，遵循标准的规范去接线实操的，都不会出什么问题。我在接触到那些不熟悉的指令时，喜欢单独编一个小程序，让PLC运行。然后逐个修改条件，观察运行的结果，像STEP7 MicroWin编程软件为用户提供了非常好的监控手段，通过观察监控情况，再反过来重新理解手册的描述，这样就可以非常直观的理解这些指令的作用和使用方法。不必担心自己写的程序会有什么问题，会影响PLC的正常工作，程序有没有问题，只有让PLC运行了才能发现。所以，要有敢于实践的信心，大胆的实践是PLC编程的必由之路。

3、编程需要有缜密的逻辑思维

编程本身就是一种逻辑思维过程。最初的PLC是用来替代继电器逻辑电路的，所以继承了继电器电路以触点作为触发条件的描述方式。在PLC中，以虚拟触点代替了继电器触点，而继电器电路所表达的逻辑关系还是被完整的保留下来。所以，要理顺对象之间的逻辑关系，要有缜密的逻辑思维。

4、养成良好的编程习惯

每个人编程都会有不同的习惯和特点，不能强求一致。但是一些好的习惯还是应该为大多数人所遵循。一是理顺逻辑关系、时序关系，编制程序框图；二是合理分配主程序、子程序和中断程序；三是合理分配寄存器，编制寄存器符号表。 PLC的很多操作都是直接针对寄存器的，如果在程序中出现不合理的寄存器地址重叠，可能会造成程序错误。编制寄存器符号表不仅可以避免上述问题，而且可以使程序具备更好的可读性。PLC提供了丰富的指令、模块，初学者编程时应尽量先使用简单的指令达到目的，这对你理解那些较为复杂的指令会有帮助，具备了一定经验后，应该考虑掌握复杂指令的应用，以及程序的优化。

5、有一定的程序设计基础知识

有一定的程序设计基础知识，以及弄通有关PLC程序设计理论是重要的。没有这方面的理论准备或指导，仅靠在实践中摸索，简单的问题还好办，复杂的就不好办了，不仅无从下手，而且花了很多时间与精力，也难编出质量也较高的程序，常常是事倍功半。任何理论也都只是经验的总结，归根到底也都是来自实践。

另附学习PLC编程的9个Tips：

1.不要只会说：给我程序吧！你应该自己去思考，当你自己想出来后，再参考对比别人的，你就知道自己和别人思路的差异。

2.别买本书几十块都舍不得，为了省钱看电子书，浪费的时间绝对超过书的价值。

3.学习编程软件的使用或编程知识时，一定要看帮助手册，买的书不一定就非常全面。

4.别人的经验，自己的经验，都很重要。前者要自己去学习别人的经验，后者要靠自己用心积累，这些都要一定的时间与必要的精力去积累的。

5.看得懂的书，请仔细看；看不懂的书，请硬着头皮看。别指望看第一遍书就能记住和掌握什么，请看第二遍、第三遍。

6.多实践和调试操作，只用软件模拟，是永远成不了高手的。

7.保存好你做过的所有的源程序，那是你最好的积累之一。

8.对于网络，还是希望大家能多利用一下，比如google、百度都是很好的搜索引擎，你只要输入关键字就能找到很多相关资料，可以学会自己找答案，别老是等待别人给你希望。

9. 到一个论坛，你要学会去看以前的帖子，不要什么都不看就发帖子问，也许你的问题早就有人问过了，你再问，别人已经不想再重复了。
