如何根据PLC点亮指示灯最基本的问题理解PLC标准化编程

纳尼？点亮指示灯也能作为话题，也值得你老万拿来做话题写一篇所谓技术文章？

嗯呐，今天就要从最基本的问题入手，写一篇标准化编程的文章，让大家看看我们一直推行的标准化编程是如何处理这种简单问题的。也让各位检测下自己，平常对最简单的编程问题的理解是否到位。

指示灯么，最简单的应用是指示电机的运行。最开始在继电器逻辑的时候，通常是直接从电机的相线中抽一路出来AC 220V 的电源，点亮220V的指示灯。后来为了安全，指示灯不使用220V了，换用24V直流指示灯，那就使用接触器的一付辅助触点，达到了同样的目的。

后来，发现，指示灯的灯泡是有寿命的，会坏，而如果一旦灯泡坏了，就无法正确指示设备的运行状态了。所以需要一个单独的灯检查的按钮，在按下LAMP_TEST按钮的时候,盘面的所有的指示灯都亮起, 这样检修人员就能发现哪个指示灯灯泡坏掉了。如果是PLC系统,这时就无法借用接触器的触点，必须使用一个单独的DO通道。

有了单独的指示灯的DO之后，还可以增加一个功能，即设备运行时灯亮，停止时灭，而如果发生故障的情况下，可以让指示灯闪烁。甚至，可以给不同的报警等级，设计不同的闪烁频率。通常为1Hz，在S7-200中是SM0.5 。

一段标准的指示灯的梯形图逻辑如下：

这样的逻辑，看过或者自己写过，不下几千回了。原理很简单，但每次都绕不过，想简化也没从简化，只能一次次无聊的重复。

在做标准化示范项目的时候，我对指示灯也没多想，想着无非在FB模块中多一个OUT管脚，用来安放指示灯，而在FB内部，把上述的梯形图重复一下即可。

还好，现在因为有上位机，设备的运行和故障界面大都从WINCC画面上都可以表示了。设备类的运行状态基本不需要在盘面安装指示灯了。所以示范项目做了很久也没做指示灯逻辑。

但后来有重要的工艺段，终于还是遇到指示灯了。而且是声光报警的那种：

我在FB中给简简单单加了个输出的管脚HA，然后就等着把报警灯的Q点绑在这里就万事大吉了。

可到FB调用第二次的时候，就发现，工艺设计的，两次工艺调用的指示灯是同一个！其实我就是从那个时候开始被梯形图恶心到的。关注我文章的人可以找到以前的文章《【万泉河】成败梯形图》仔细研读。

恶在哪儿呢？ FB的OUT对输出是完全彻底的独占的！不仅仅管脚为1时Q要为1，而且输出0时，Q必须为0。必须从一而终，不许一女二嫁。即不许双输出，双线圈。

像我这里两次工艺用1个指示灯，如果简单直接绑定，那最后指示灯的状态只能跟随最后一次FB调用的逻辑状态。前面的绑定失效了。

所以，我被逼无奈，硬生生在逻辑之外又搭了个OR的逻辑：

你如果对标准化编程的理念有所理解，就会知道这个后补的补丁对我来说，有多不爽了。可以说，如鲠在喉，许久不能释然。

这完全违背了模块化标准化项目的原则，即逻辑和对象分开，剧本和演员表完全分开的规则。

好好的标准化示范项目，仅此一项，就不够示范了。但我在分享项目程序的时候，也特意留给了学员们，作为一个经验教训，留到今天来批判我自己的。

我承认，我过去对指示灯不够重视，没有把它当作一个设备类型，是错误的。新项目来了，我首先拿指示灯开刀，编制了专门的指示灯的FB模块。

其中2个INOUT管脚，分别用于控制输出闪烁和常亮。

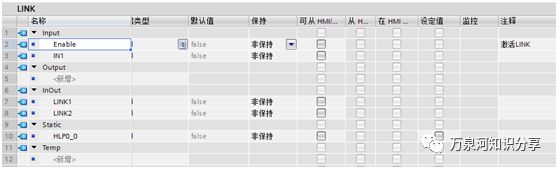

然后还另外编制了用于简单同步链接的FB LINK。用于输出的LINK1和LINK2均为INOUT类型。

输入信号的上升沿时置位输出，下降沿时复位输出。效果上看起来是输出会等于输入信号。但本质上输入信号对输出不霸占。其它输入信号也可以用于控制同一个输出。

在程序逻辑内部的调用则为：

HA.HA_ON也是作为INOUT类型传入到实参来的。

我这里两套工艺是绝对不可能同时运行的，所以不会发生对指示灯的ON要求时间重叠，而导致不能正确点亮或熄灭。所以FB里简单处理了。而其实即便如果有重叠的可能，也可以通过计数等方法来实现更精确的逻辑。

学习三菱PLC编程，初学者必须掌握的输入接线方法

导读： 对于学习三菱PLC编程的初学者，熟悉和掌握PLC输入接线是必须的。PLC输入接线，根据输入端可以接的元件大致可以分为两线制和三线制。通过下文学习三菱FXPLC的输入接线。

一、一个基本回路需要哪三个要素？

首先了解完一个基本回路需要的三个要素，然后通过回路分析法更容易理解输入接线。一个基本回路的三要素：电源、开关、负载。如图（1）。

图（1）

二、输入端可以接什么元件？

讲解输入端的接线方法前，先看一下输入端可以接哪些元件。输入端从元件的线制分为两线制和三线制。按钮开关、旋转开关、行程开关、磁簧开关、磁感应开关这些属于两线制开关。U型开关、光纤放大器、光电开关等属于三线制开关。如图（2）。

图（2）

三、输入接线

1.两线制

以三菱FX3UPLC为例。为了方便理解，我们可以把PLC的输入端X点内部想像成连接着一个灯泡。灯泡另外一端全部并在公共端S/S。

普通的两线制开关按钮有一组常开触点，一端接到PLC的输入端及X点，另一端接电源负极。通过回路分析法来分析，一个基本回路具备三个要素。这样形成一个回路，按下开关按钮。电源的正极流向S/S公共端，流向PLC内部灯泡一端。经过X点流向开关按钮触点的一端，再经过另一端流线电源负极。

还有一种比较特殊的两线制磁簧开关，它分棕色线和蓝色线。PLC的公共端S/S接电源的正极，那么磁簧开关的棕色线接到X点，蓝色线接电源负极。这种公共端接电源正极称为漏型接法，公共端接电源负极称为源型接法。假设公共端接电源负极，那么磁簧开关的蓝色线就要接到X点上，棕色线接在电源正极。如图（3）。

图（3）

再以三菱FX1N、2N的PLC为例如图（4）。同样，我们把FX1N、2N的PLC输入端内部想像成连接着一个灯泡。FX1N和2N的PLC和FX3UPLC不一样，FX1N和2N的PLC公共端是COM。而且COM端内部串了一个24V电源的负极。那么内部灯泡的另外一端全部并在电源的正极。

图（4）

2.三线制

以NPN型的光电开关为例如图（5）。NPN型光电开关有三根线，分别为棕色先、蓝色线、黑色线。参考光电开关说明书，光电开关要工作就需要给它接上电源。棕色线接电源正极、蓝色线接电源负极。黑色线是输出信号线接到PLC输入端X点。为了方便理解，我们可以把光电开关内部想像成一个简单的常开触点开关。通过回路分析法来分析。电源正极接到S/S端，流向PLC内部灯泡，灯泡的另外一端流向X点。光电开关的黑色线接到X点，再经过光电开关的蓝色线流回电源负极。

图（5）

再以PNP型的光电开关为例如图（6）。同样，PNP型光电开关要工作。先给光电开关供电，棕色线接电源正极，蓝色线接电源负极。光电开关感应到物体，黑色信号线输出信号，把黑色线接到输入端X点上。通过回路分析法来分析，光电开关要形成回路，PLC公共端S/S接电源的负极。当光电开关感应到物体，常开触点闭合。电源正极从光电开关棕色线流向黑色线，到X点连接的灯泡。再从灯泡的另一端流向公共端S/S，经过S/S流回电源负极。

图（6）

以上是三菱FXPLC输入接线的全部讲解。先了解输入端能接什么元件，再通过回路分析法分析两线制和三线制元件的接法。两线制的要注意磁簧开关这类开关，分棕色线和蓝色线。三线制分NPN和PNP型的光电开关，要注意PLC公共端是接电源正极还是电源负极。通过阅读本文，你掌握三菱FXPLC的输入接线了吗？
