西门子PLC的S7200S71200S7-smart的CAD图纸分享

本期给大家分享一套西门子PLC的CAD图纸。

1. S71200系列的

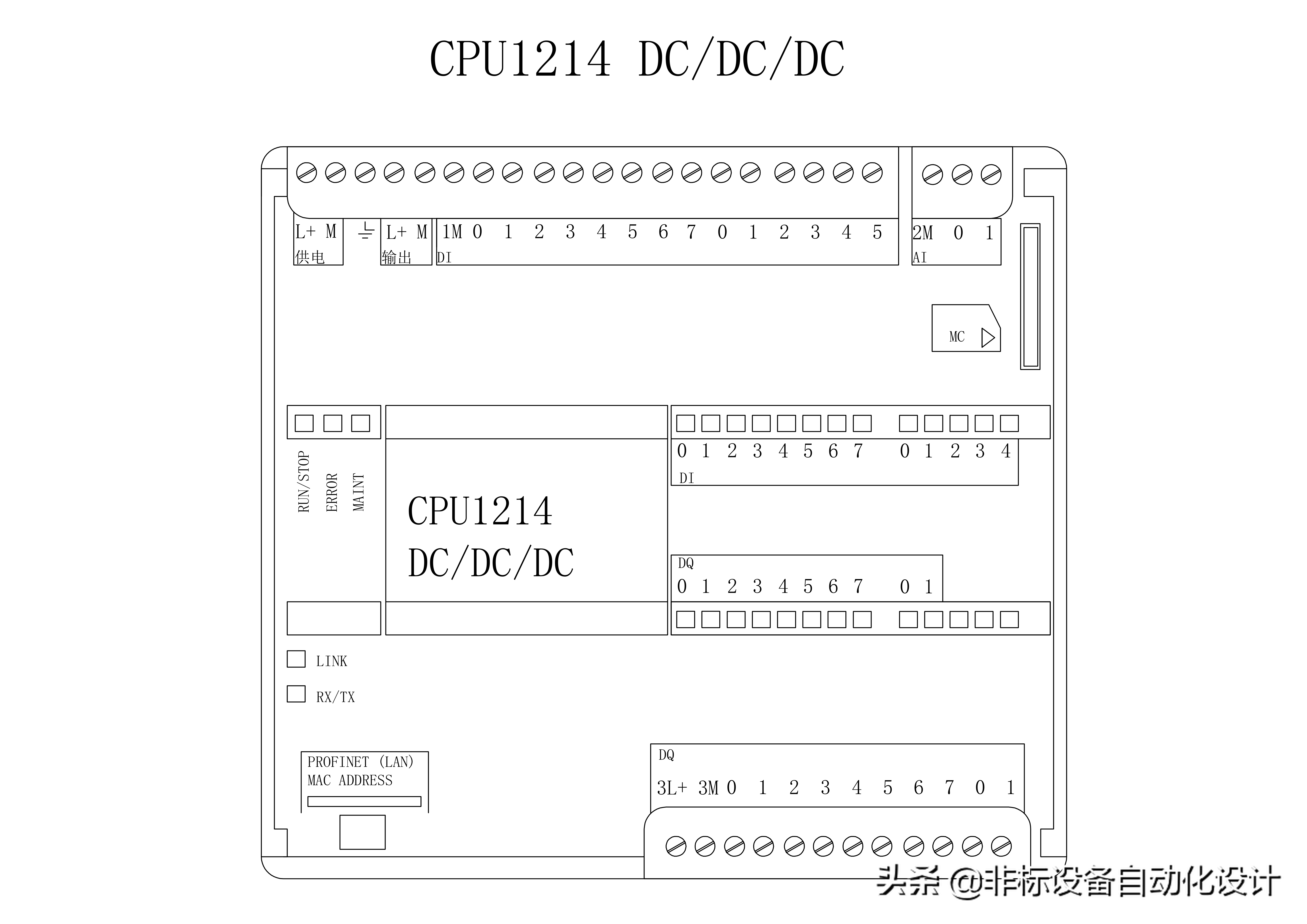

下图是1214CPU

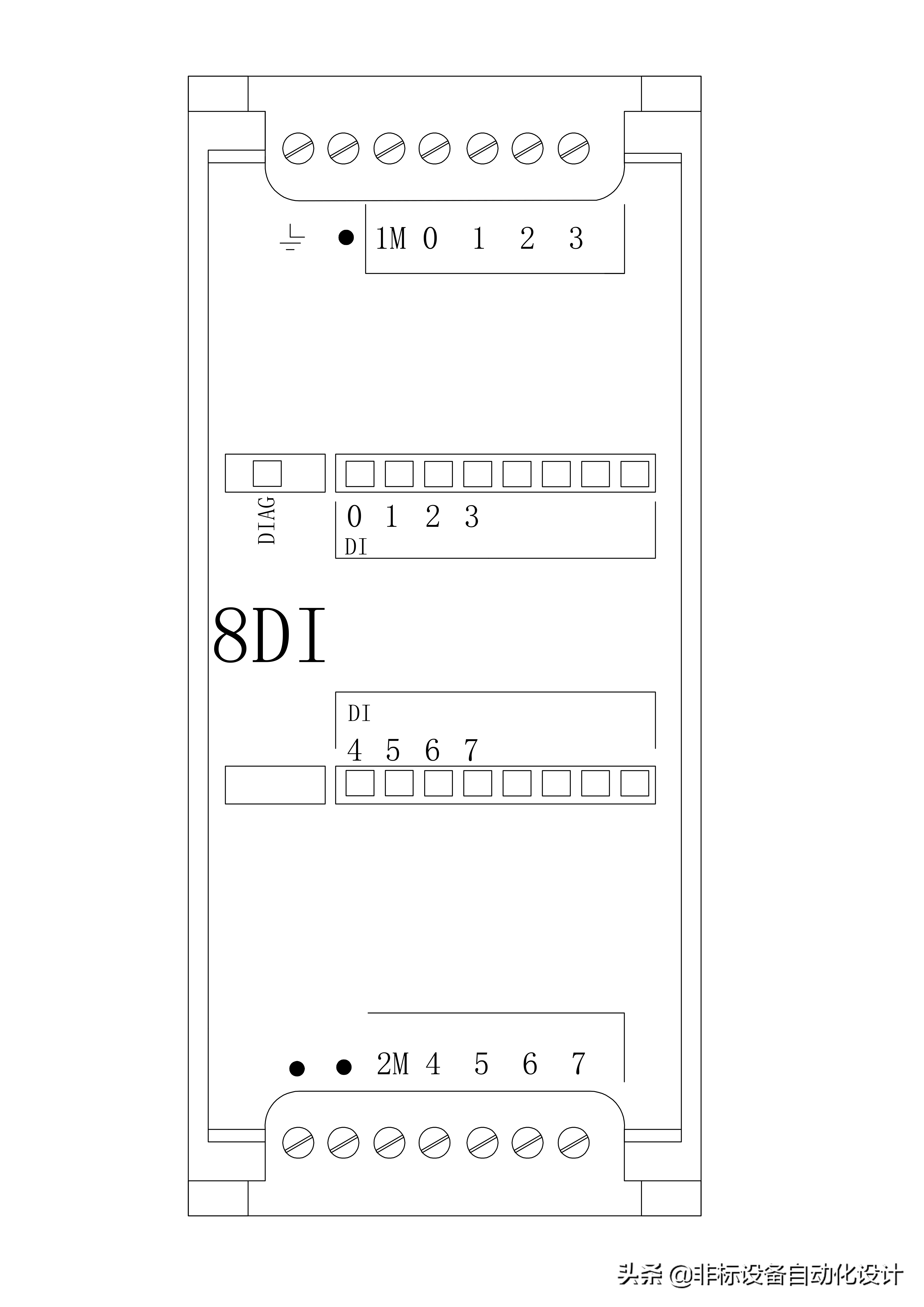

8输入点模块

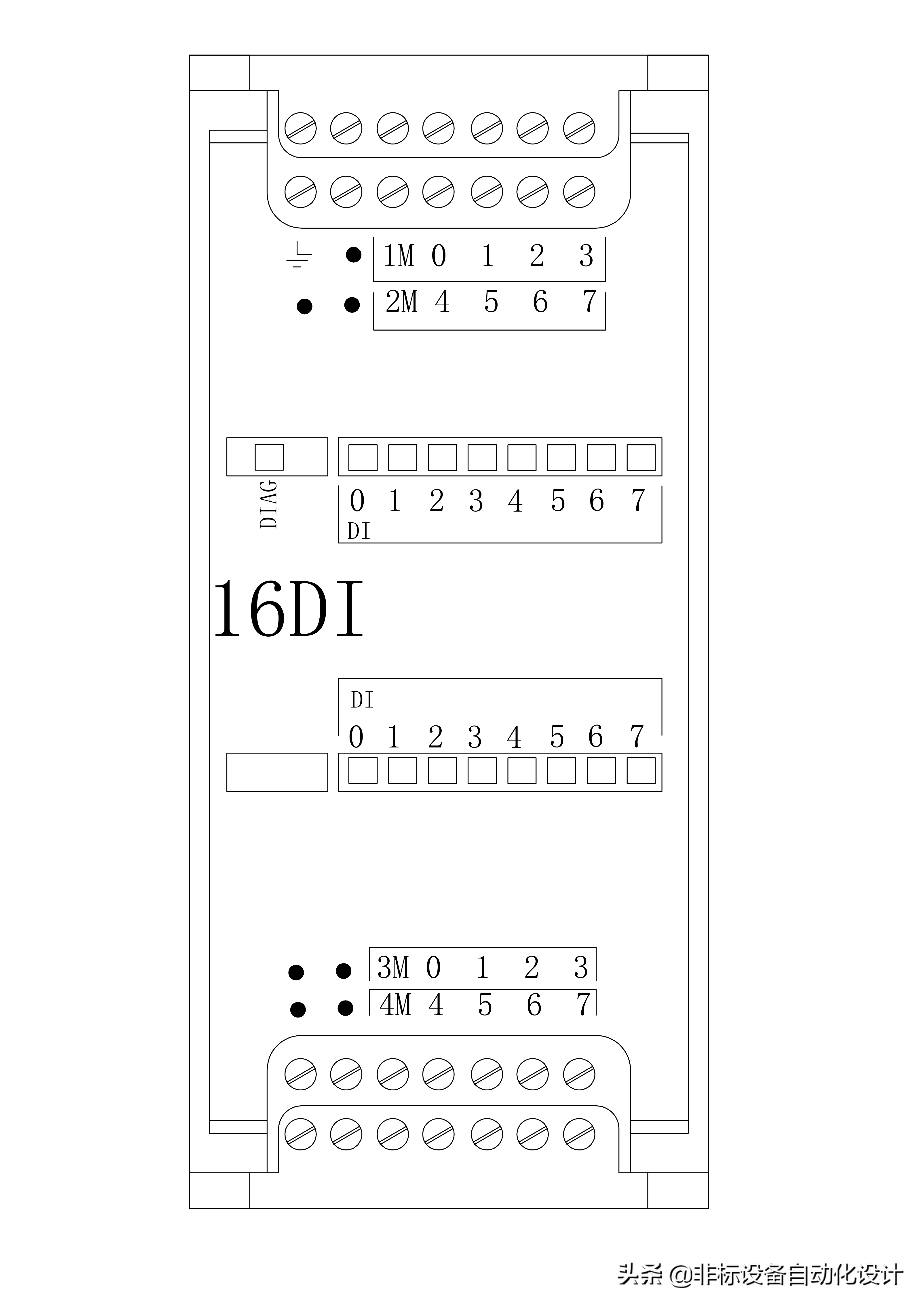

16输入点模块

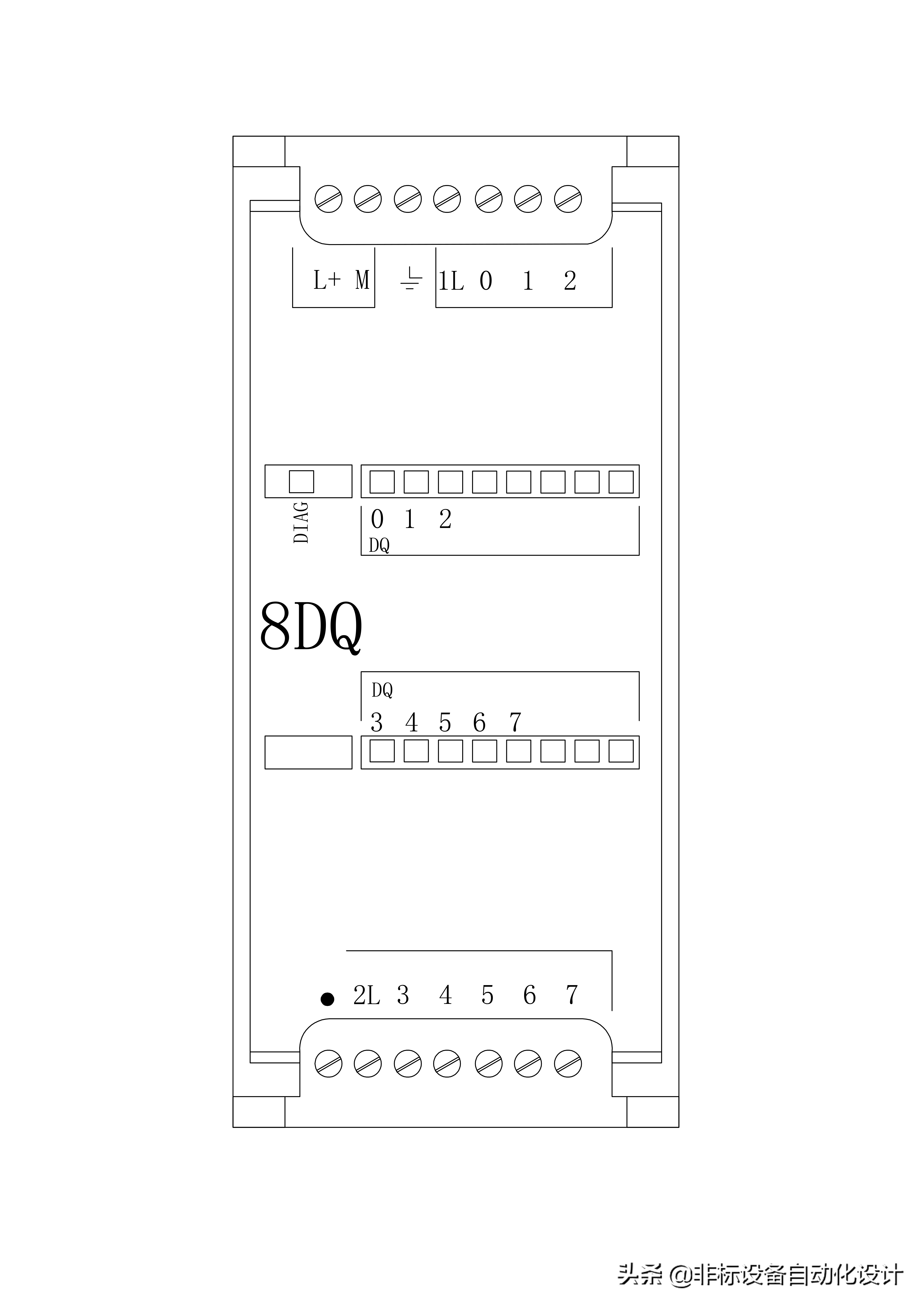

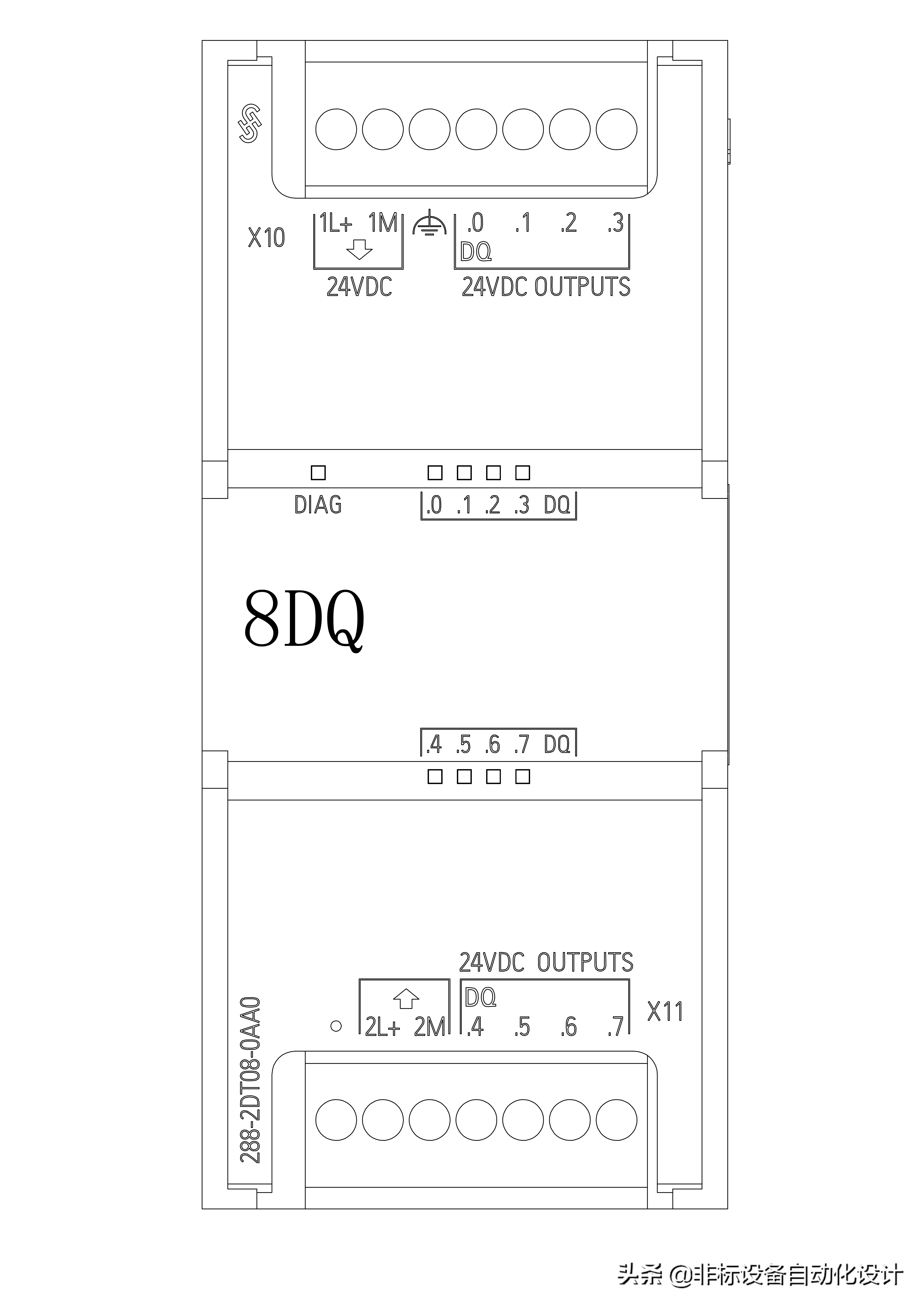

8点输出模块

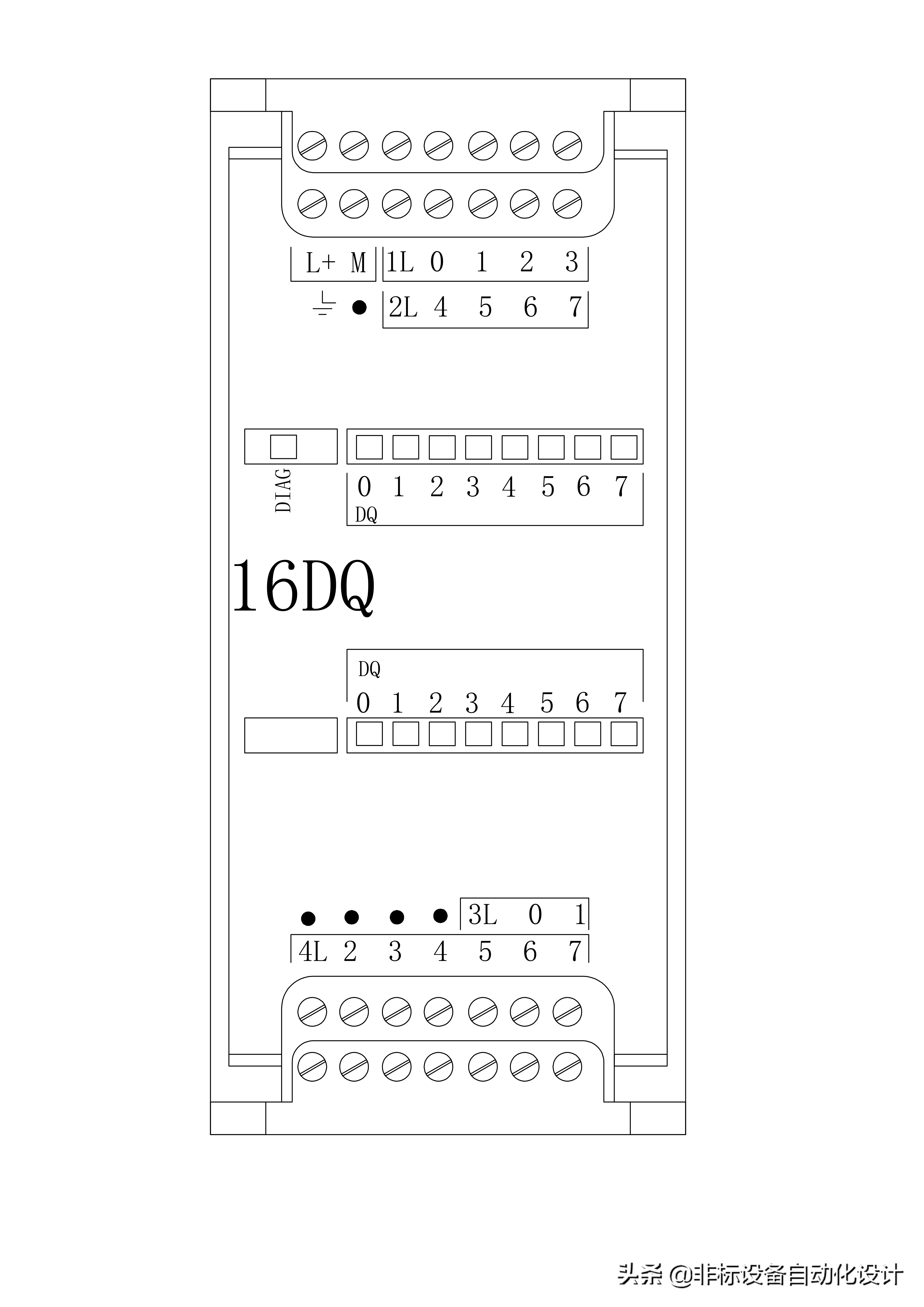

16输出模块

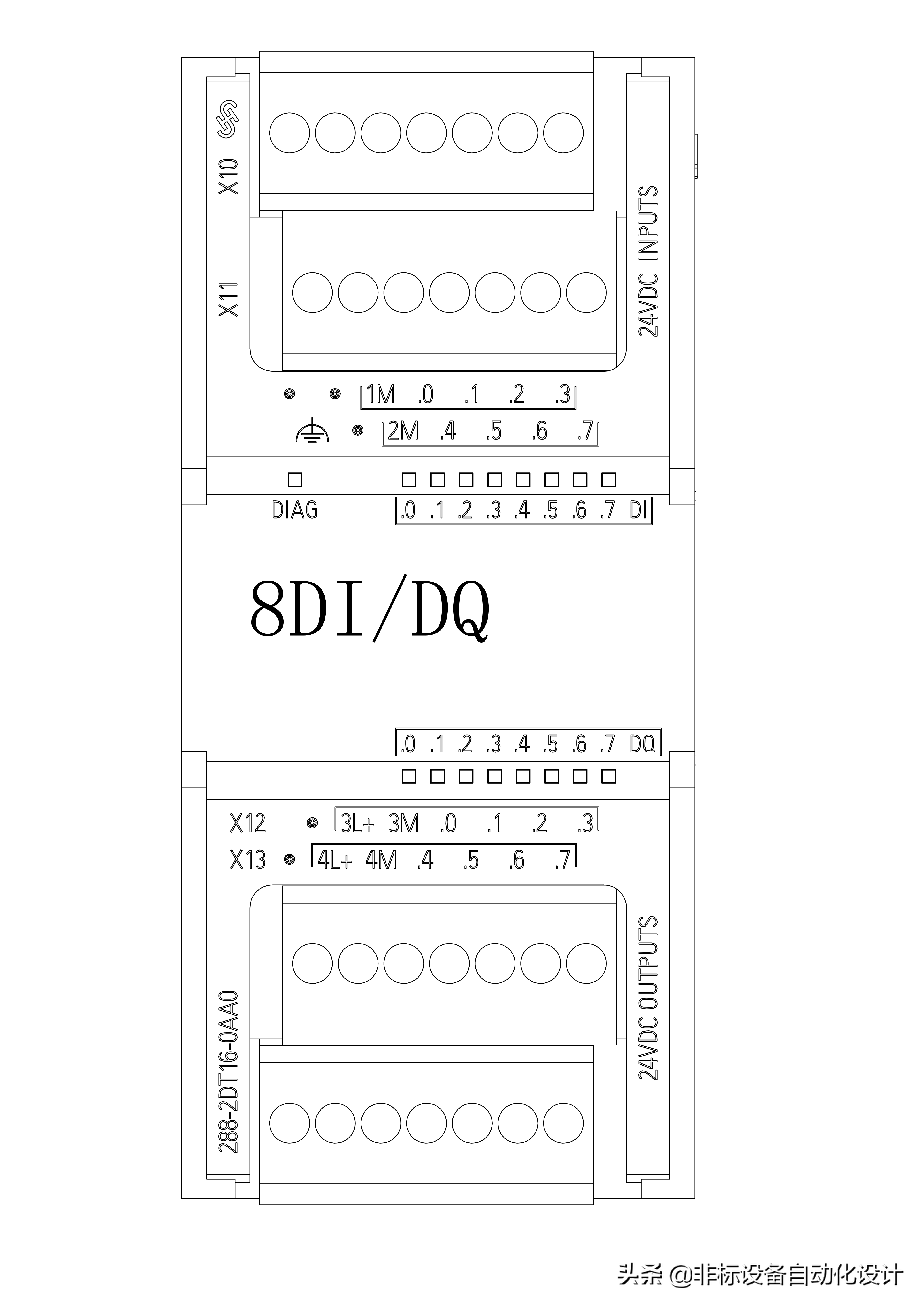

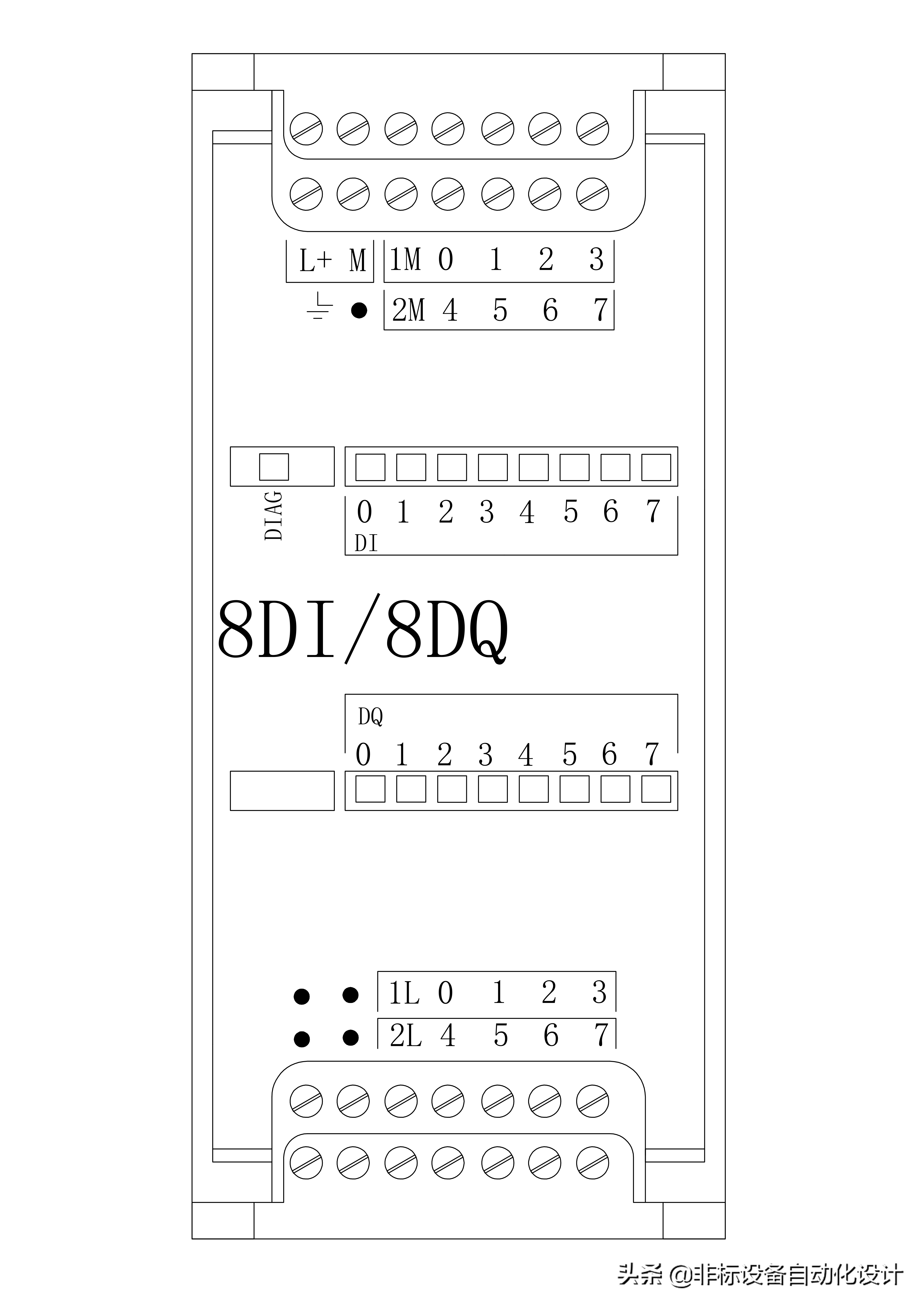

8点输入8点输出混合模块

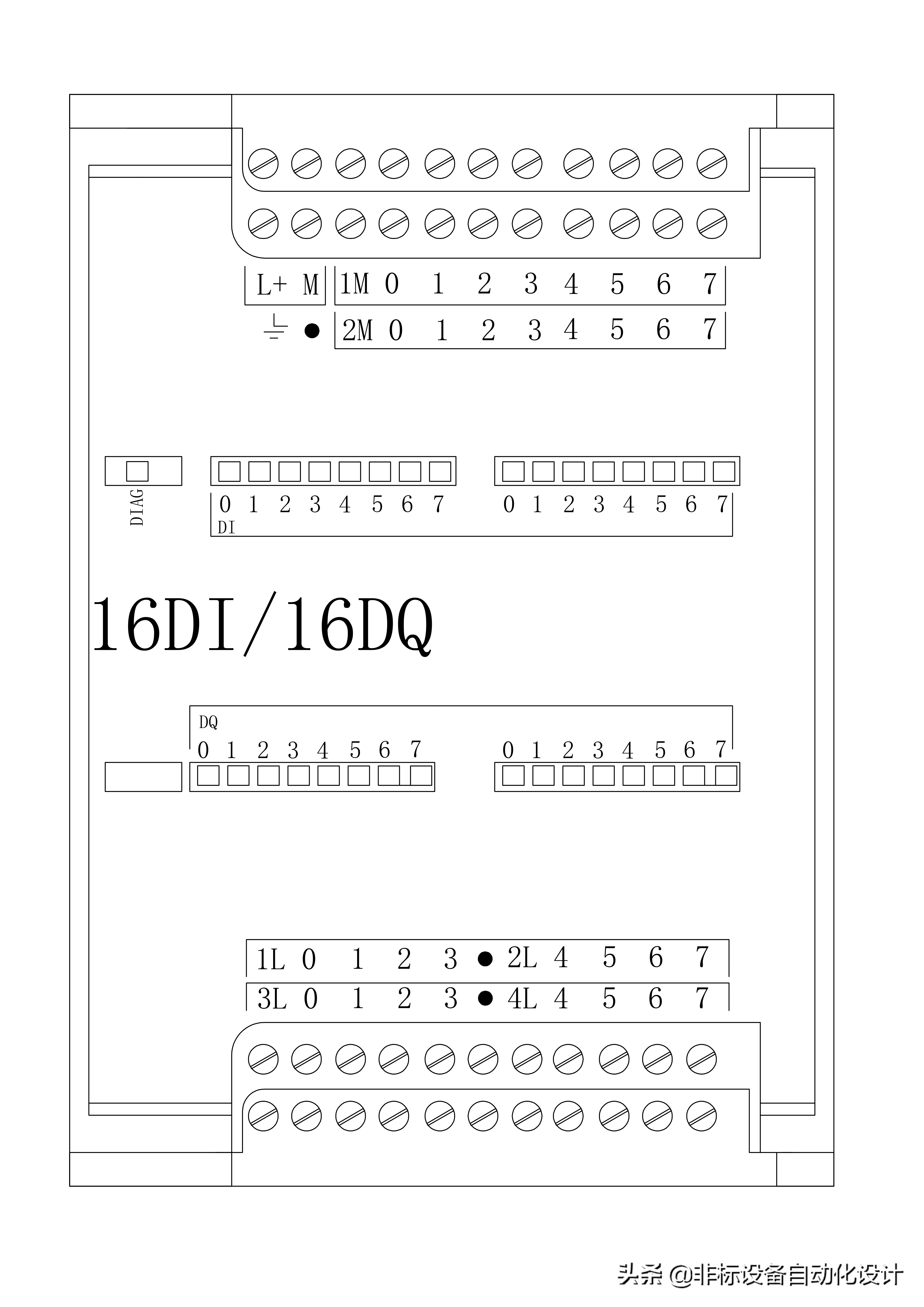

16点输入输出混合模块

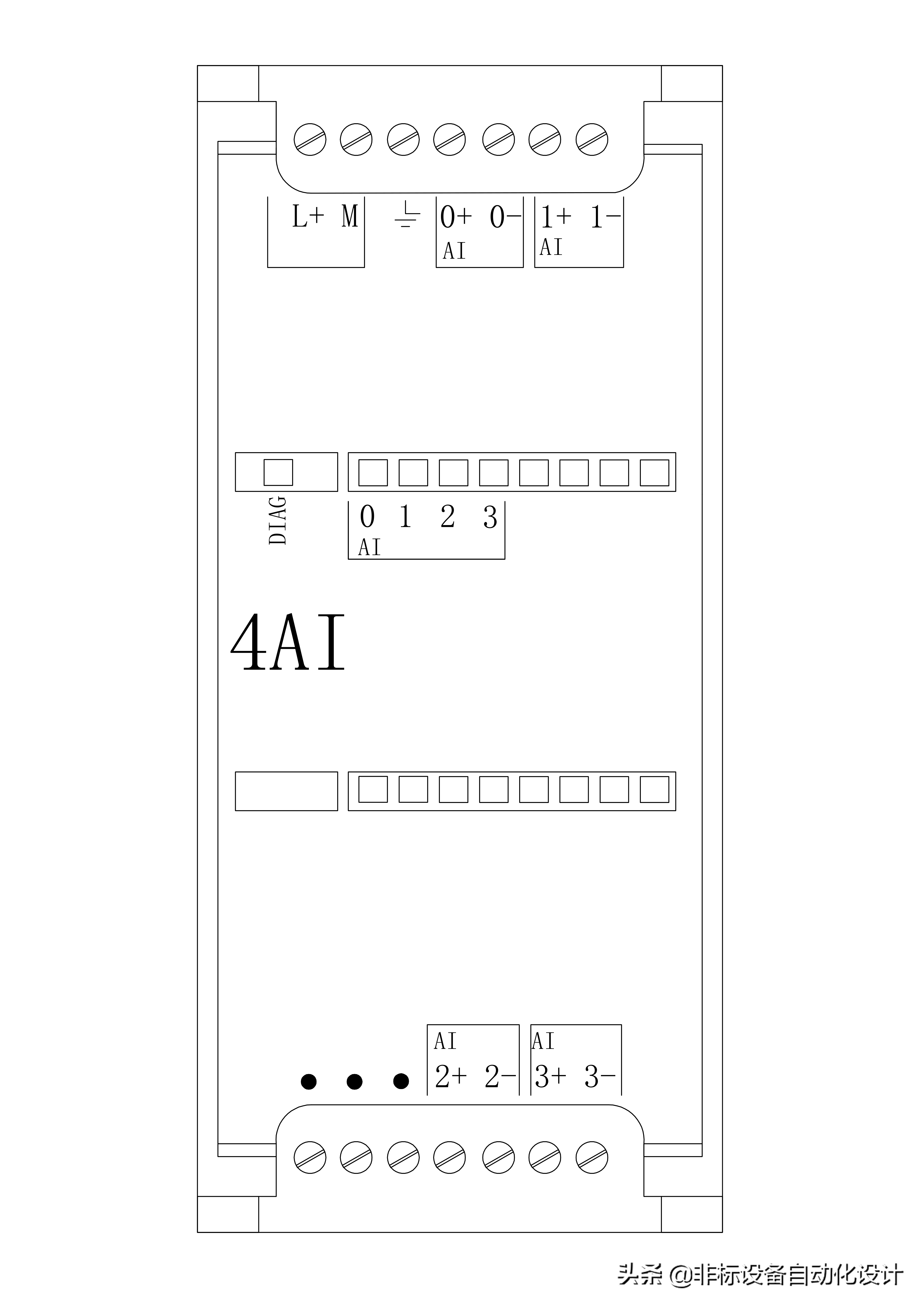

4模拟量输入模块

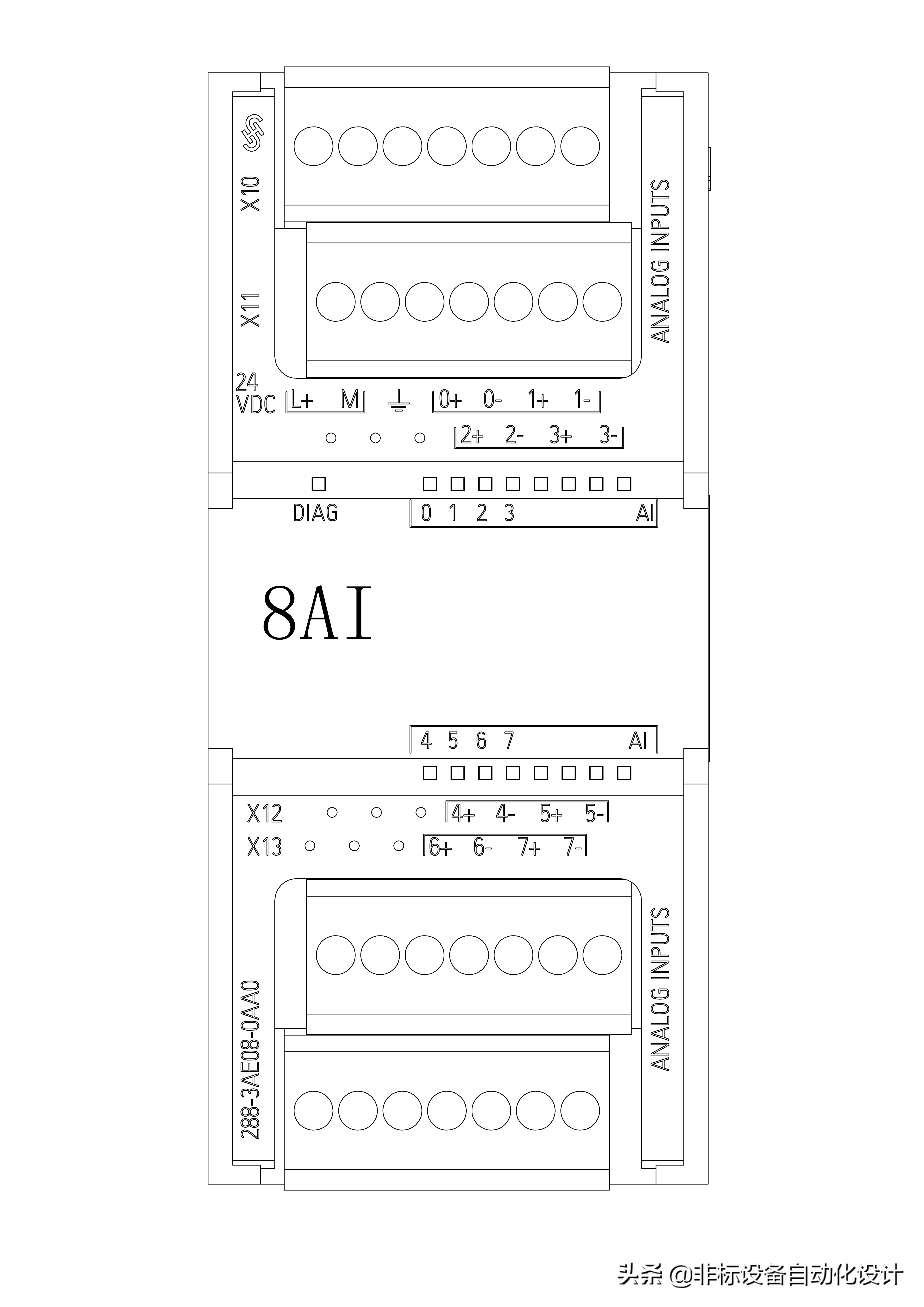

8模拟量输入模块

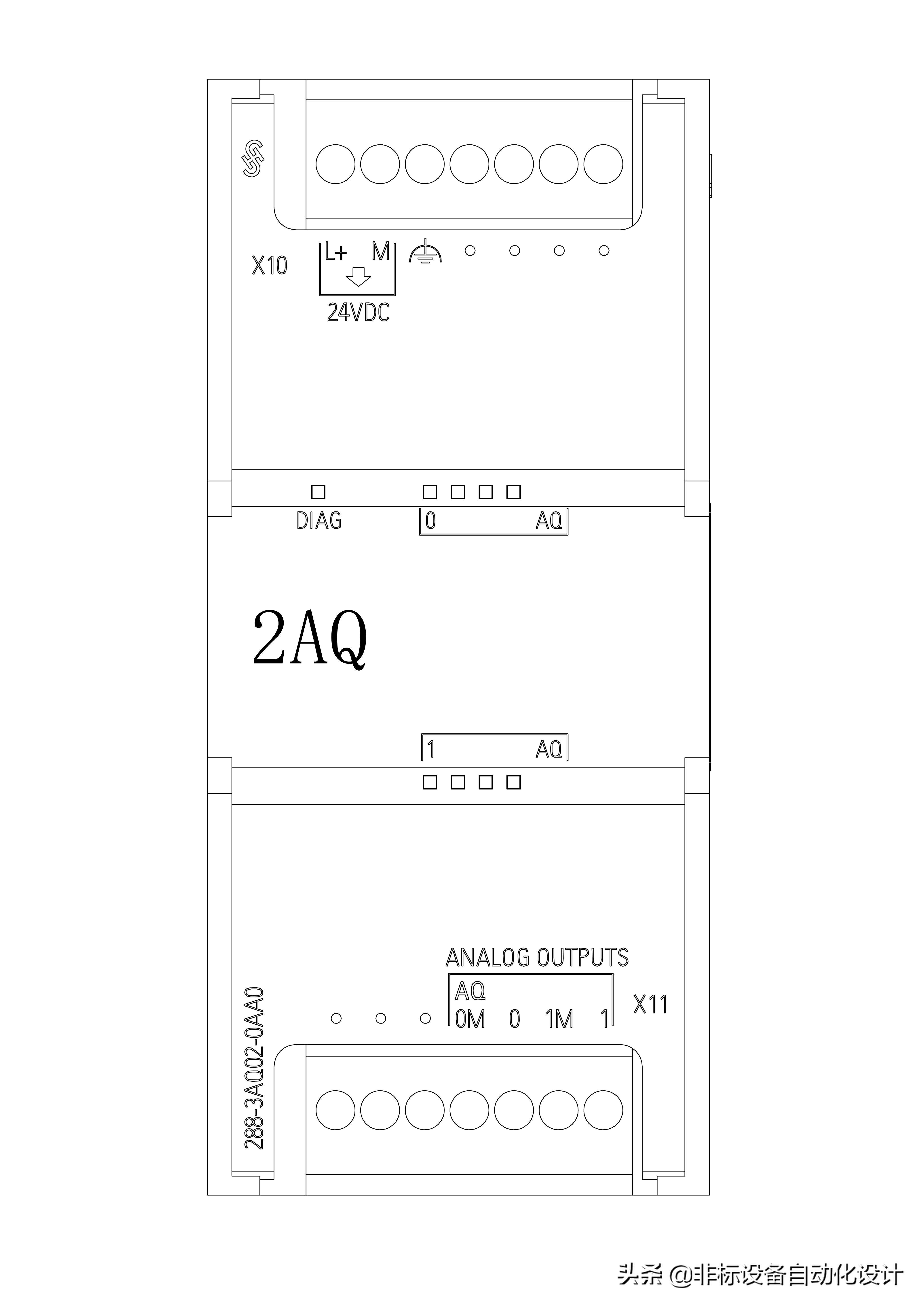

2模拟量输出模块

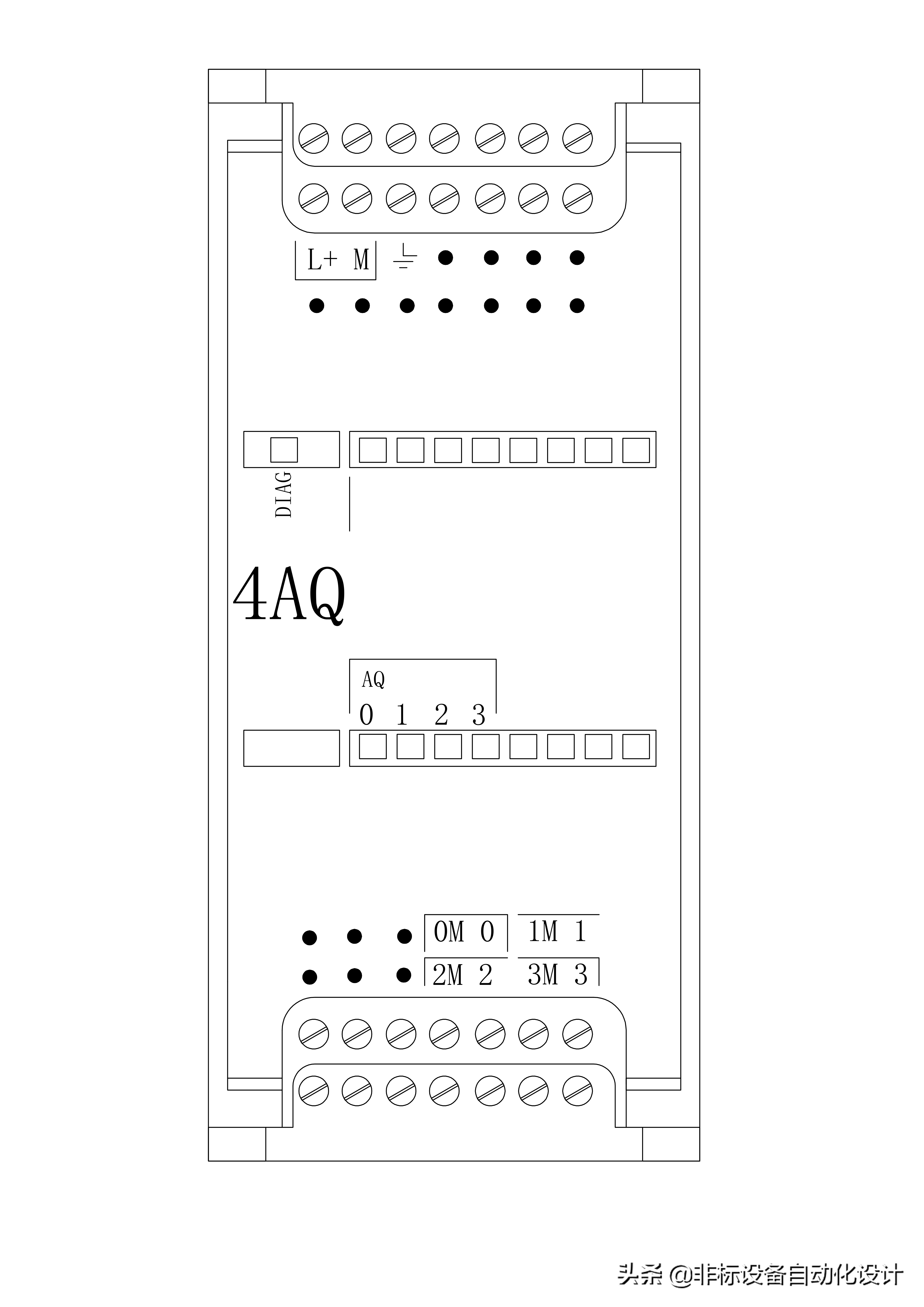

4模拟量输出模块

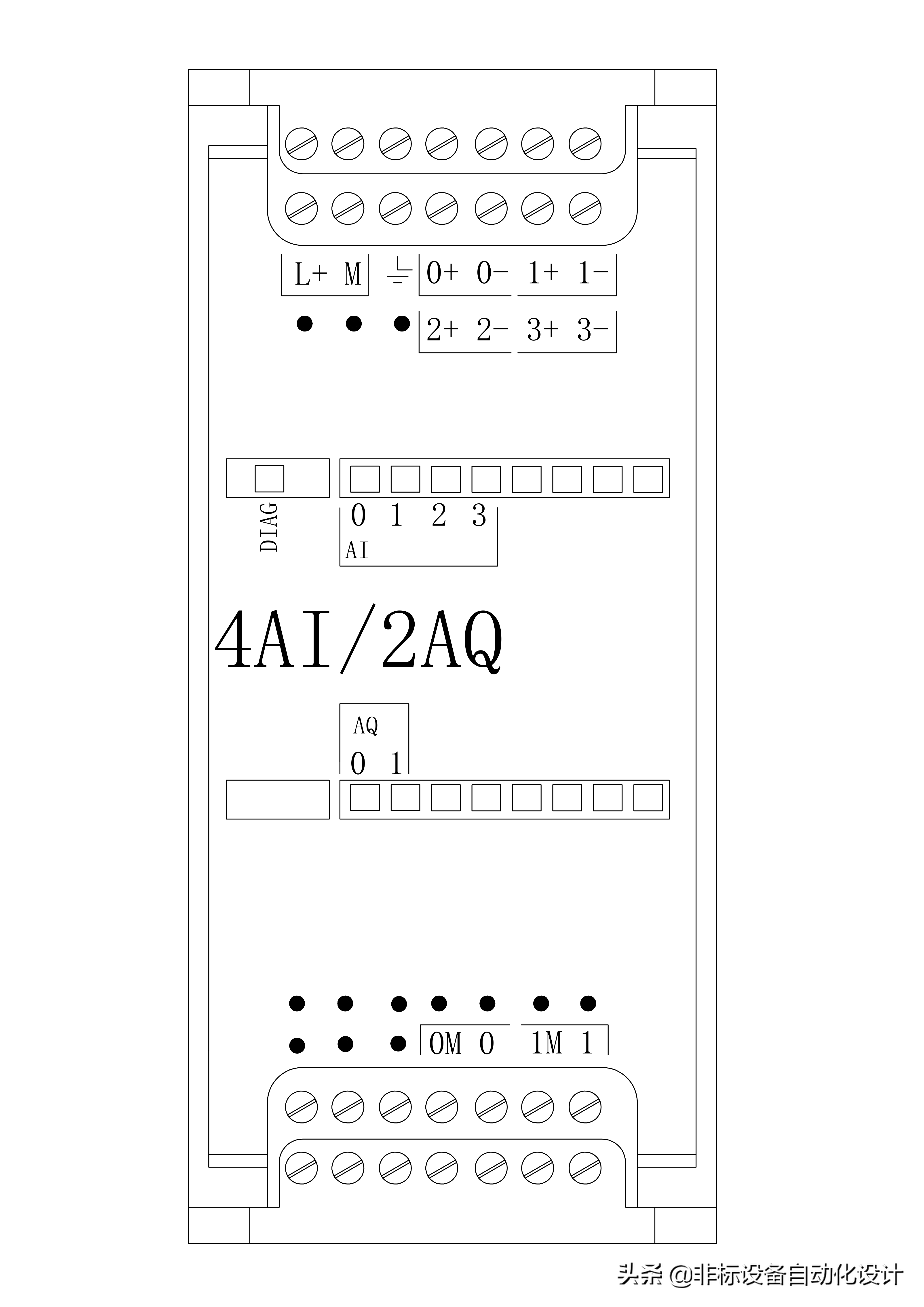

4模拟量输入2模拟量输出模块

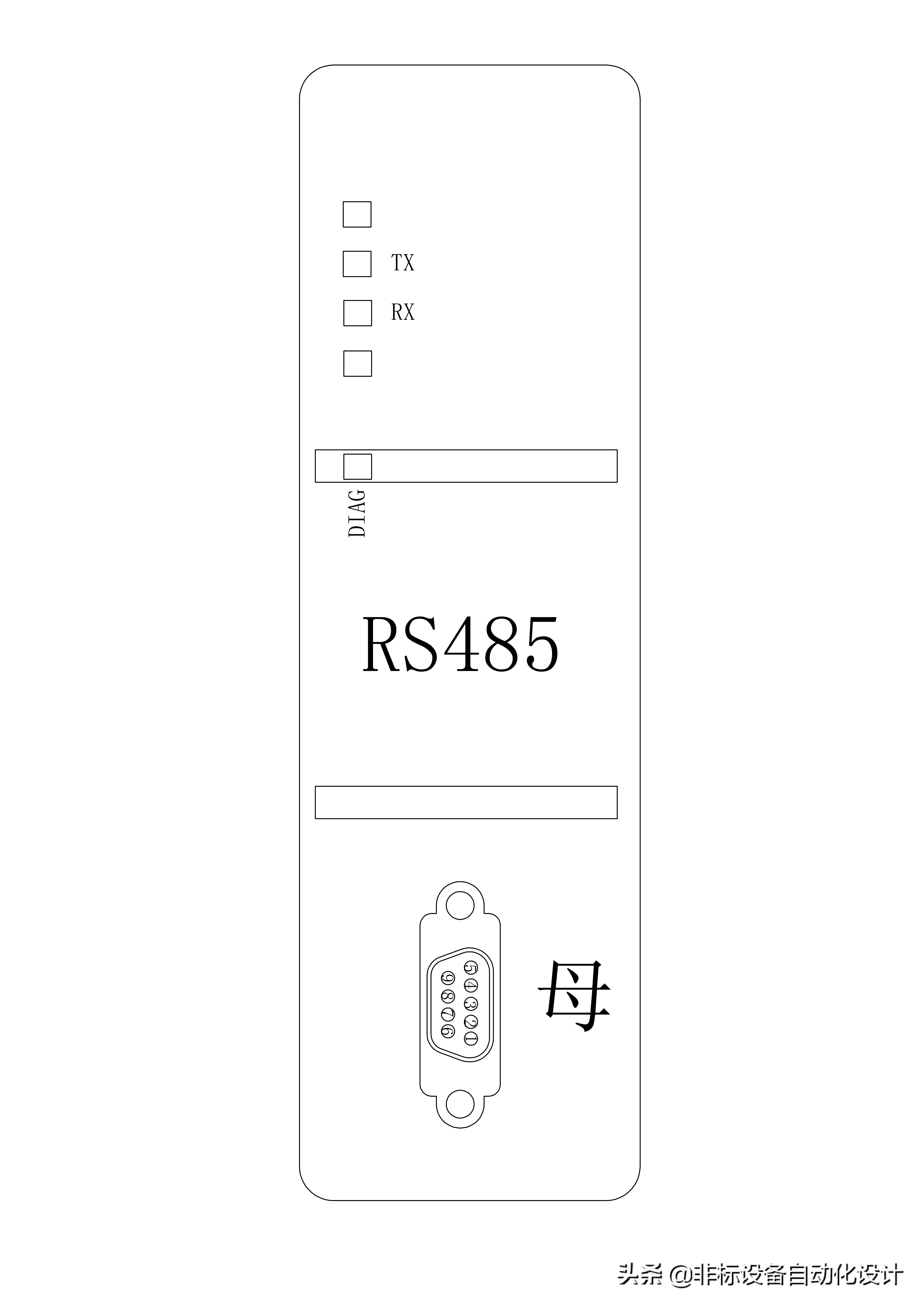

RS485通讯模块

RS232通讯模块

2.S7-smart系列

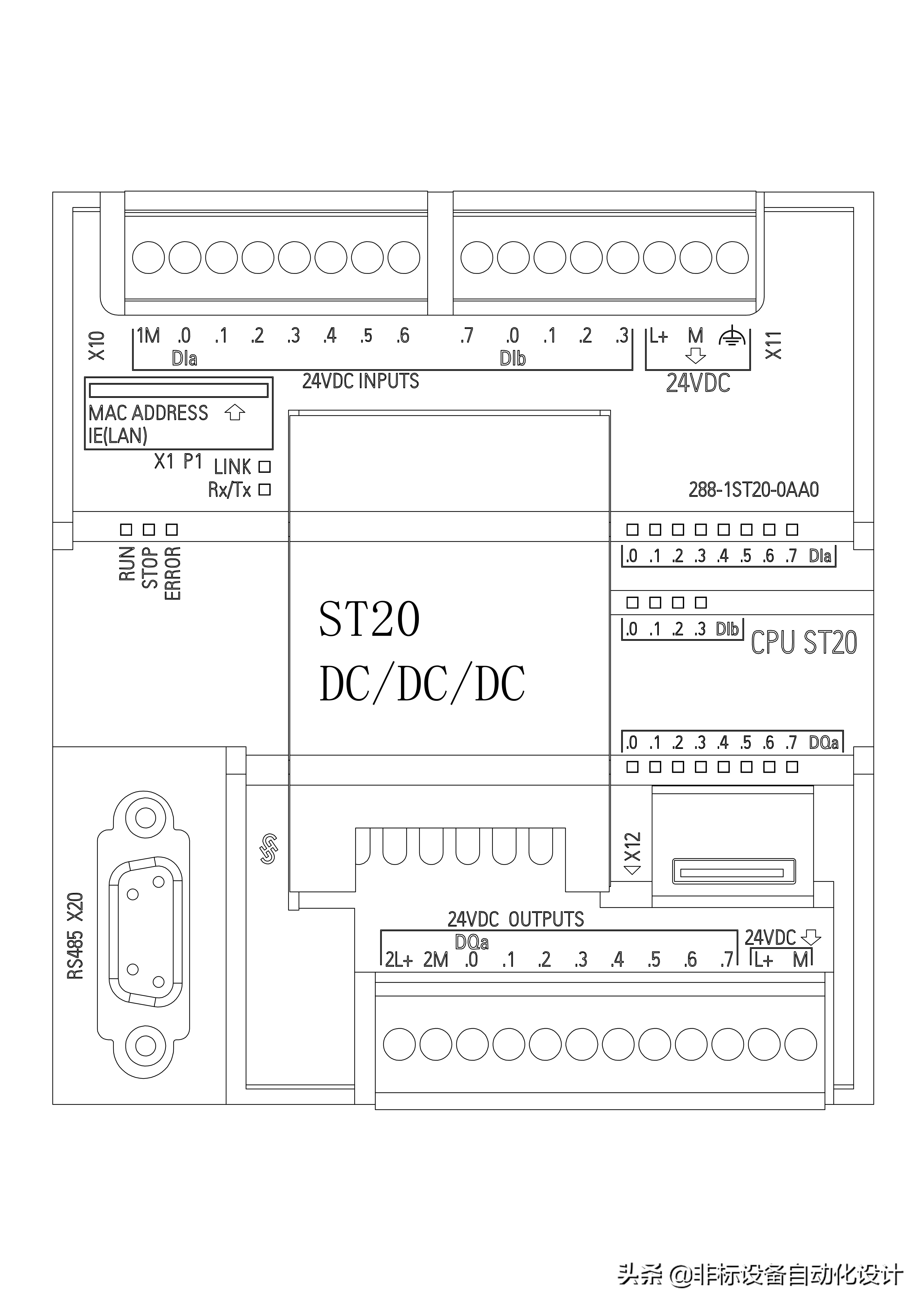

ST20 PLC

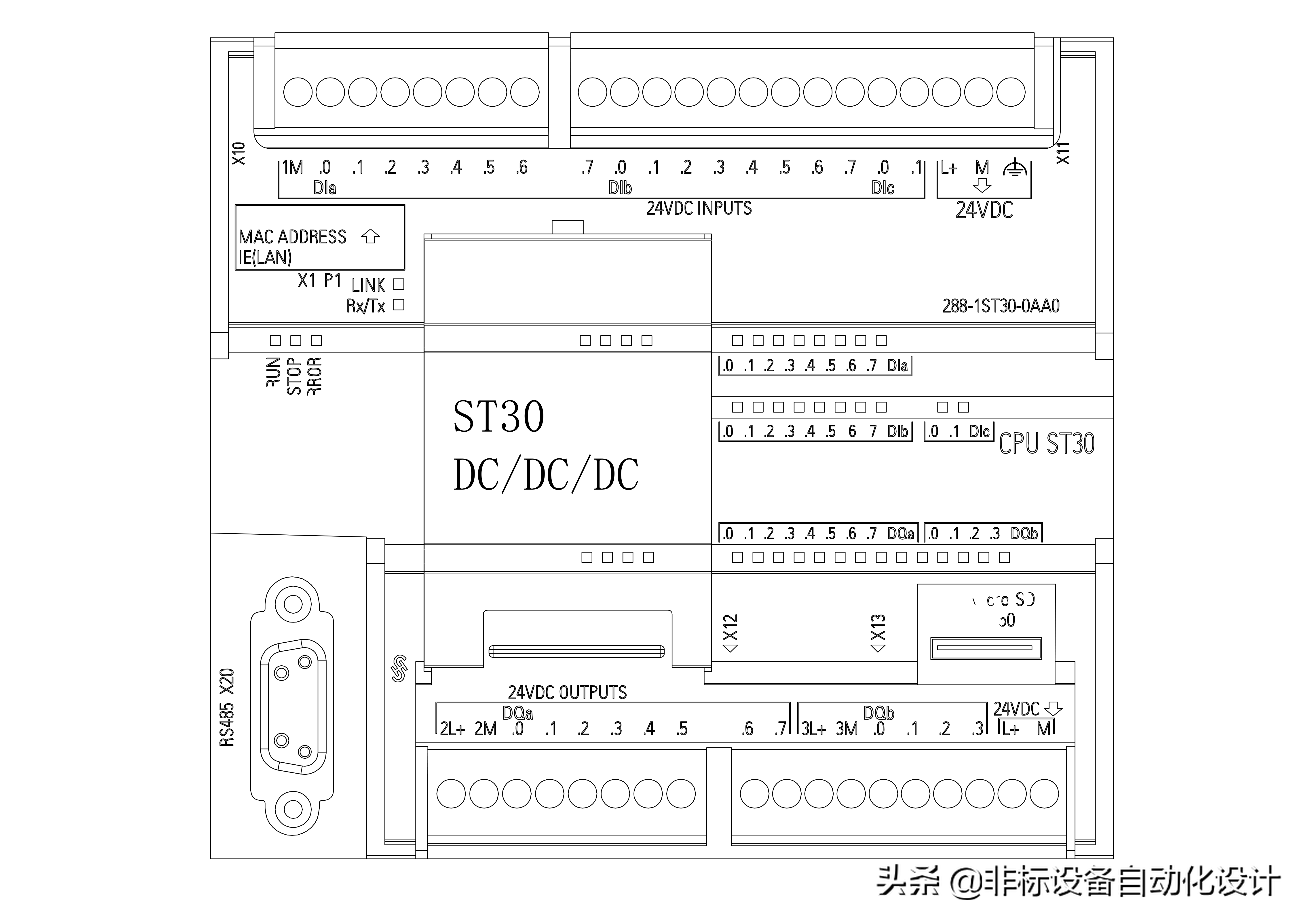

ST30 PLC

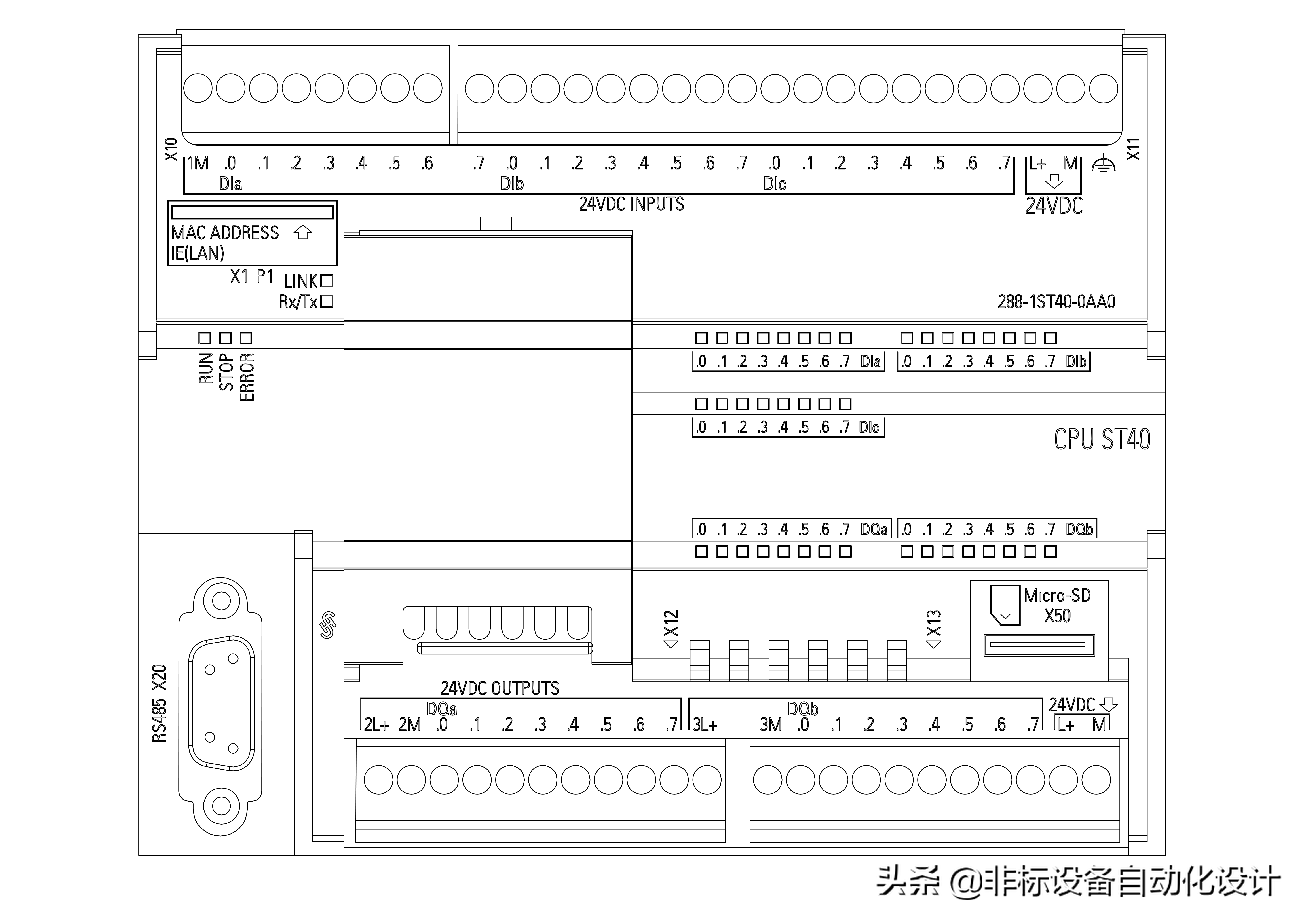

ST40 PLC

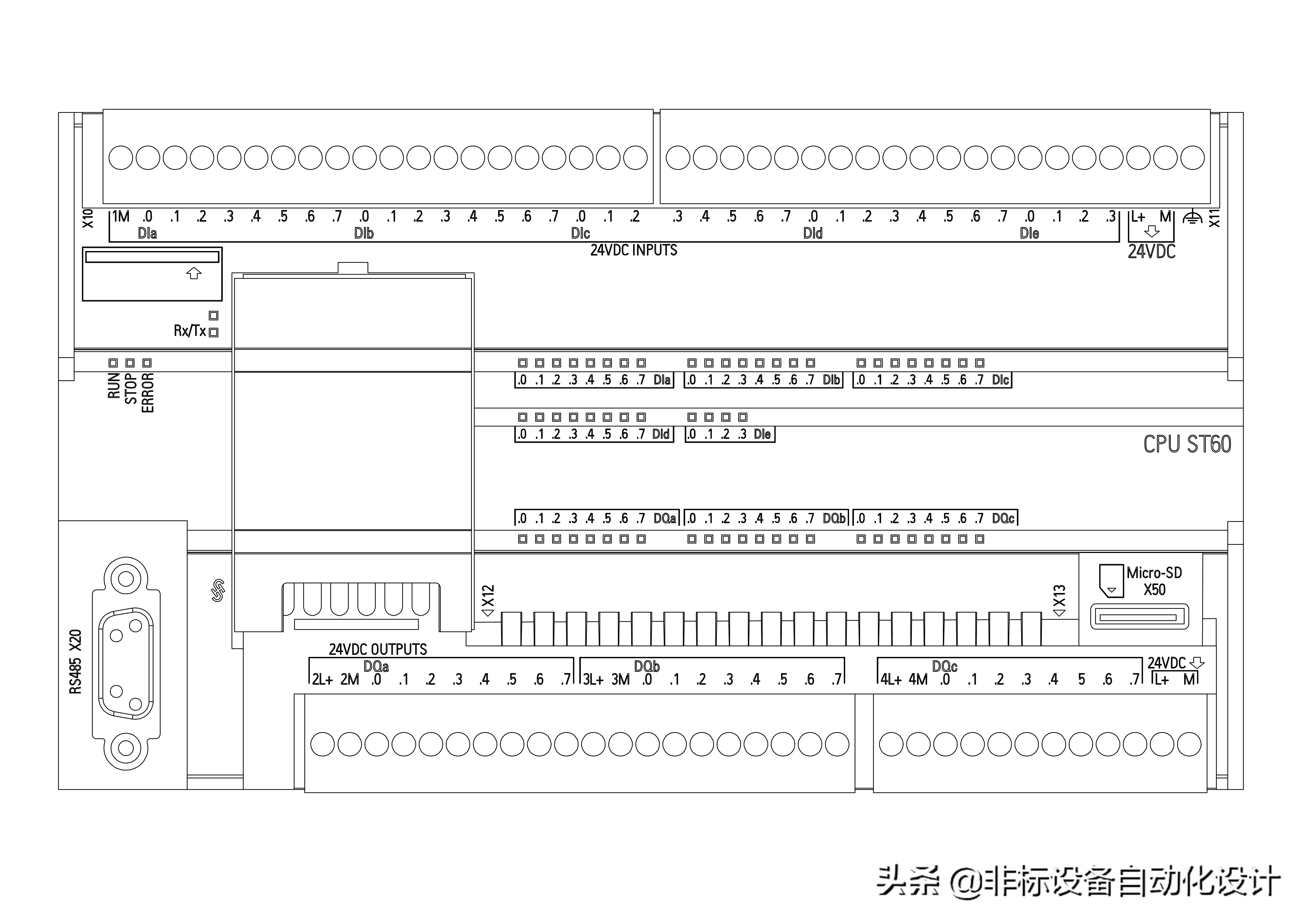

ST60 PLC

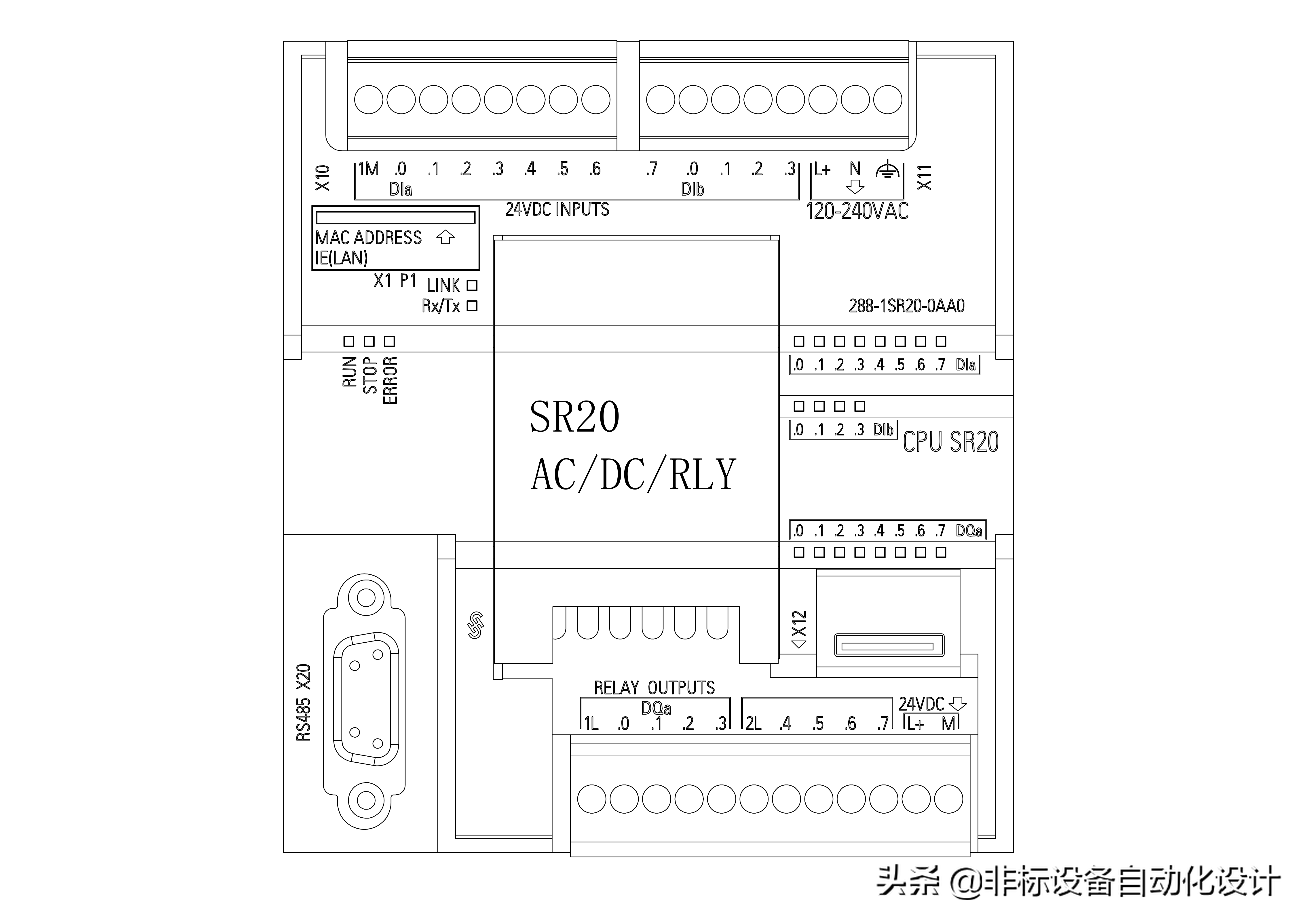

SR20 PLC

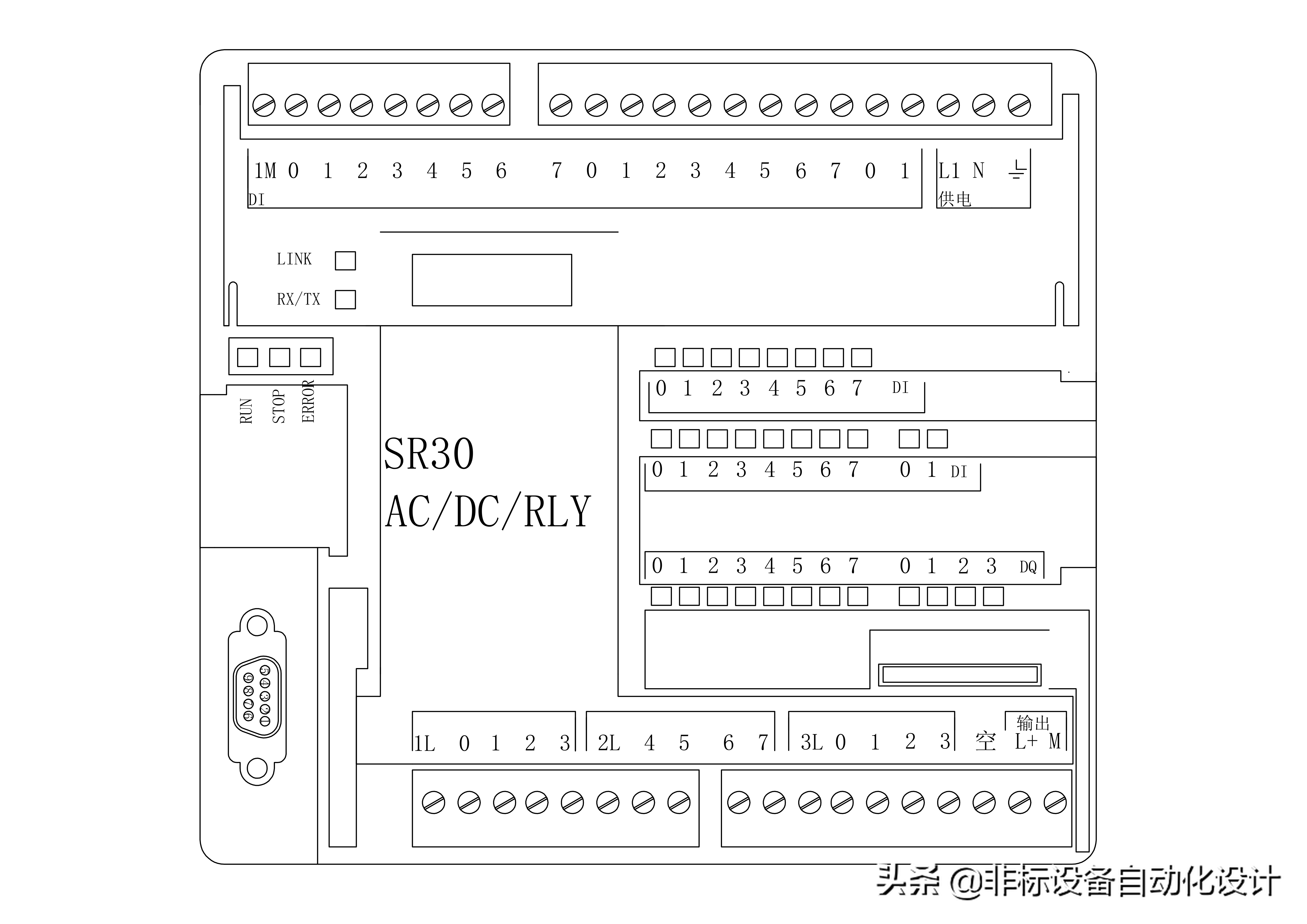

SR30 PLC

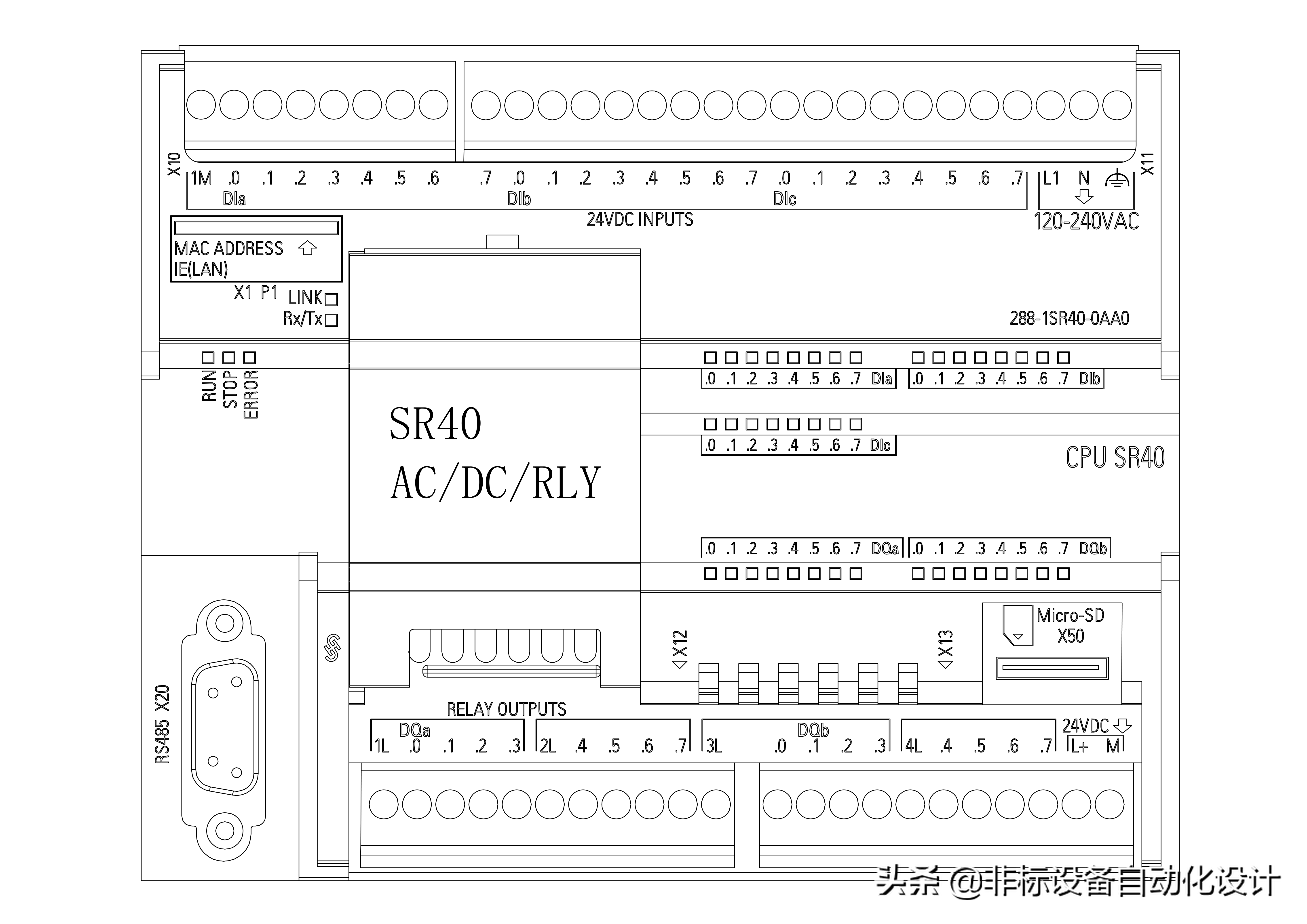

SR40 PLC

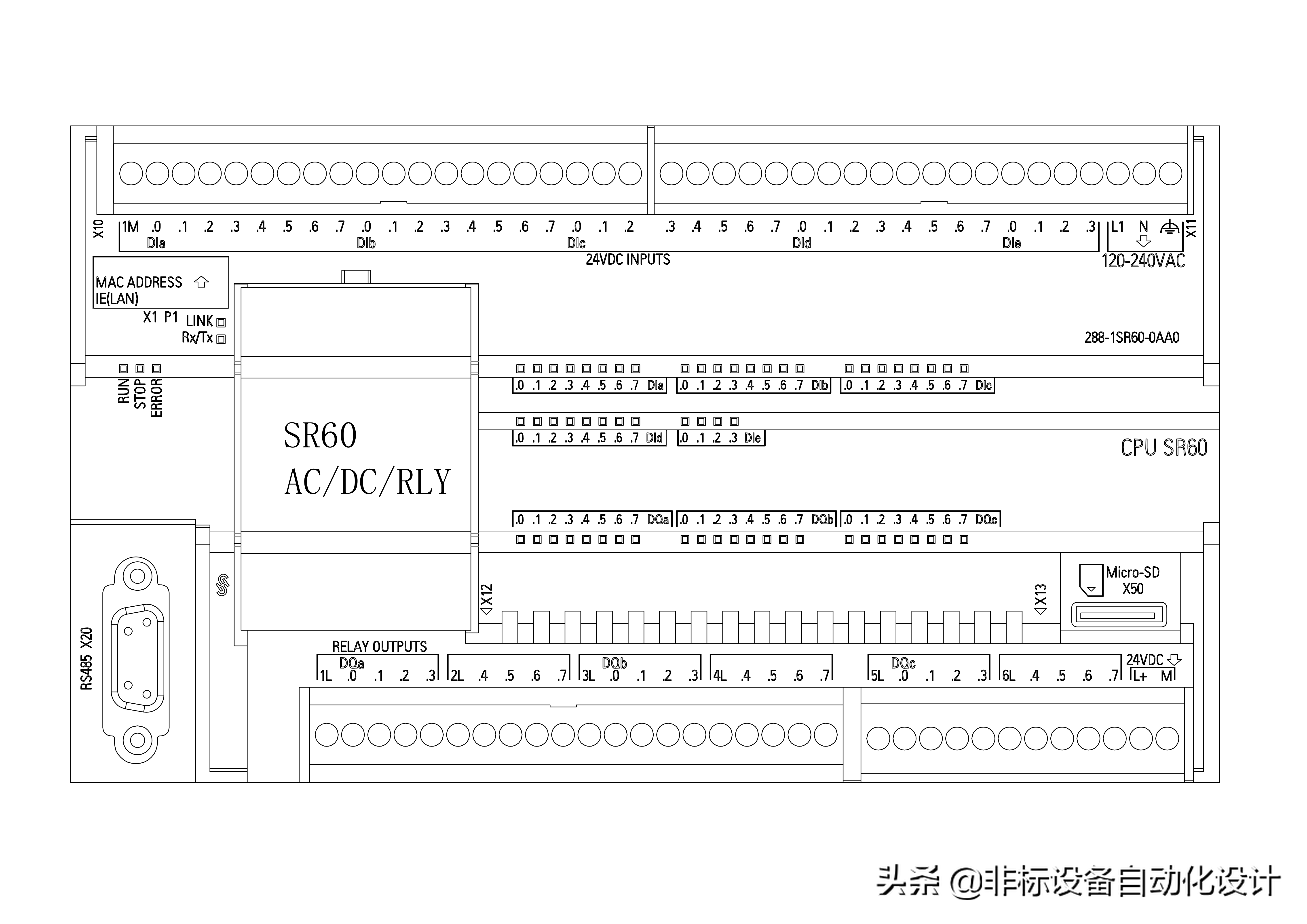

SR60 PLC

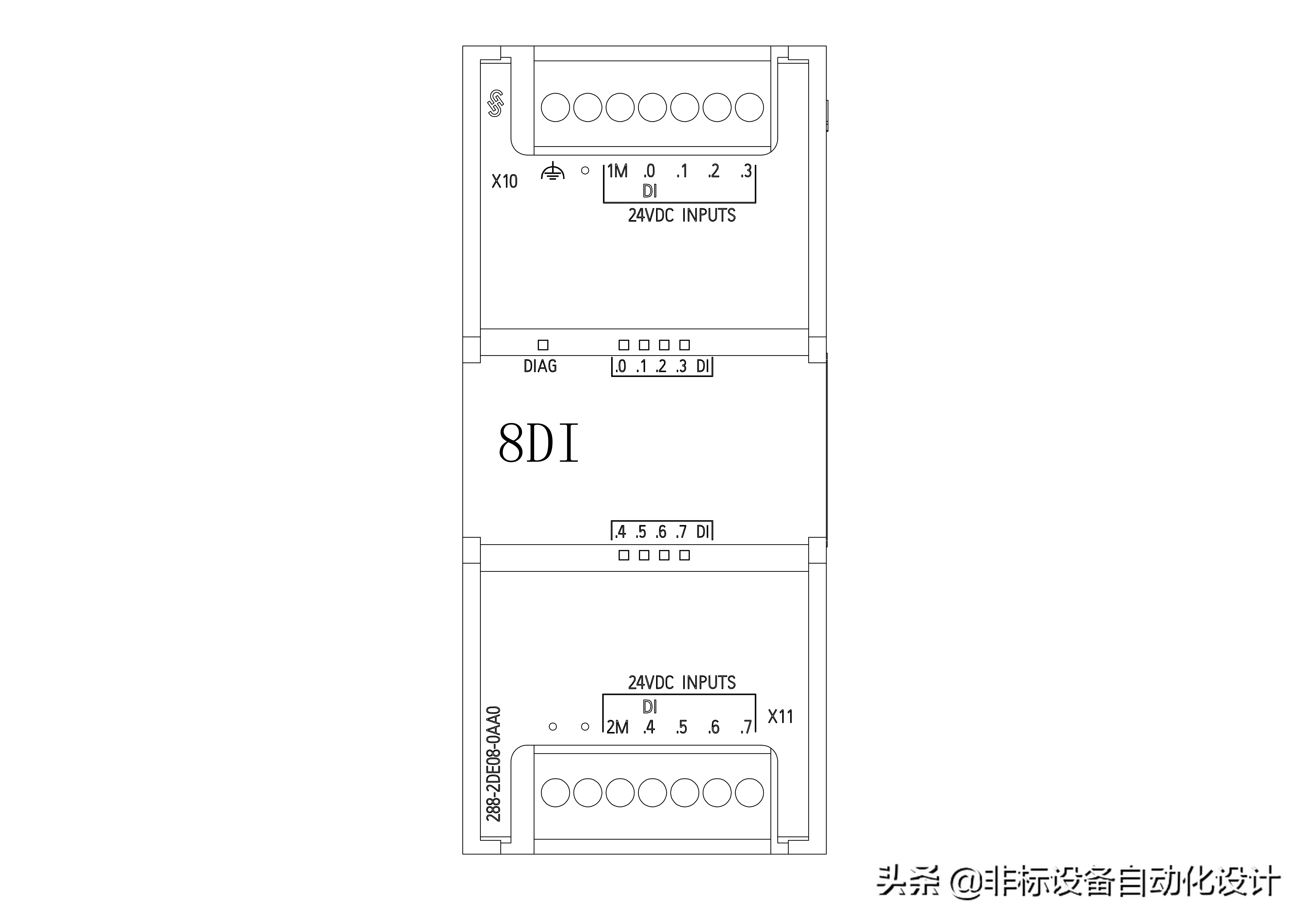

8输入模块

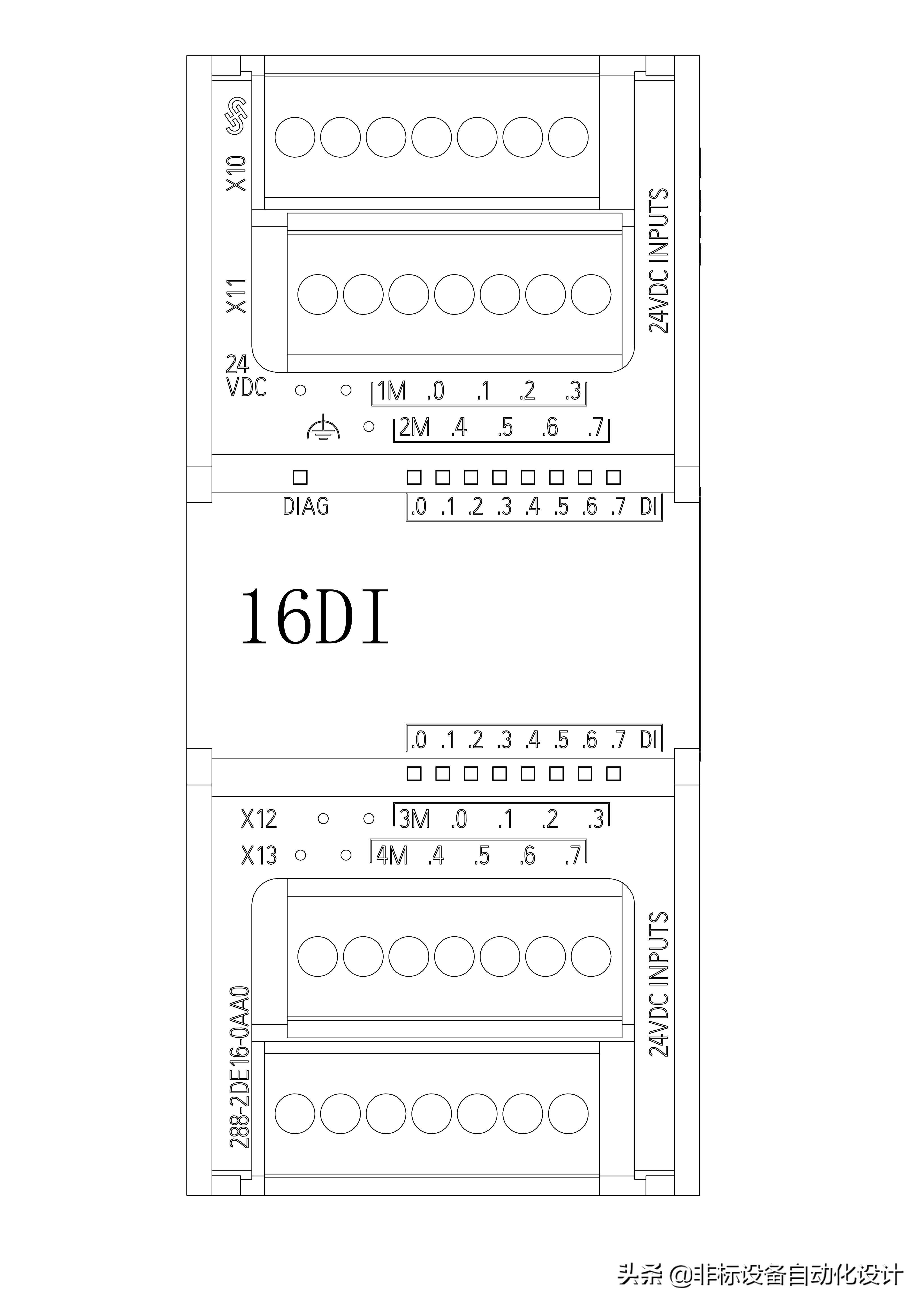

16输入模块

8输出模块

8输入8输出模块

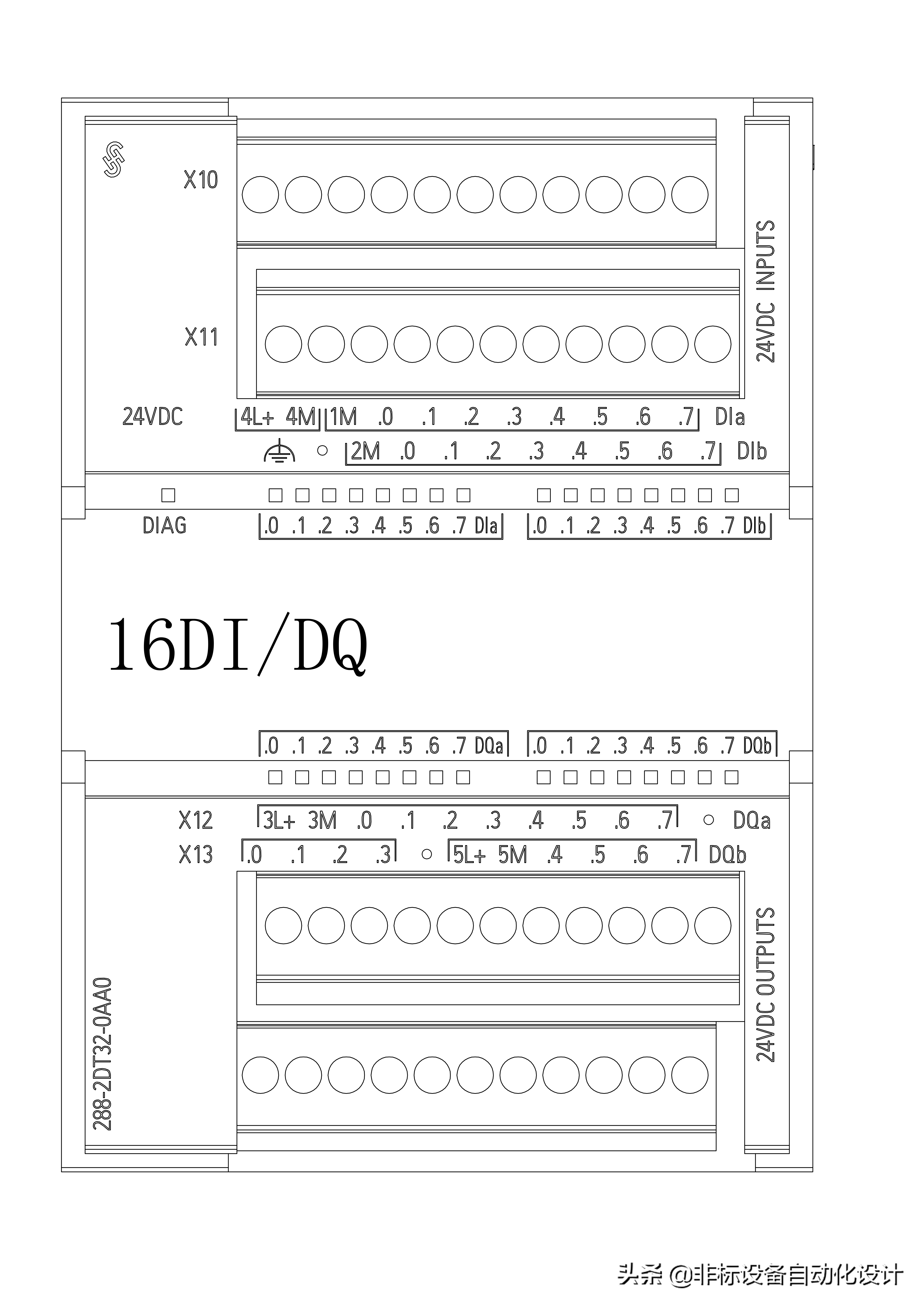

16输入16输出模块

8模拟量输入模块

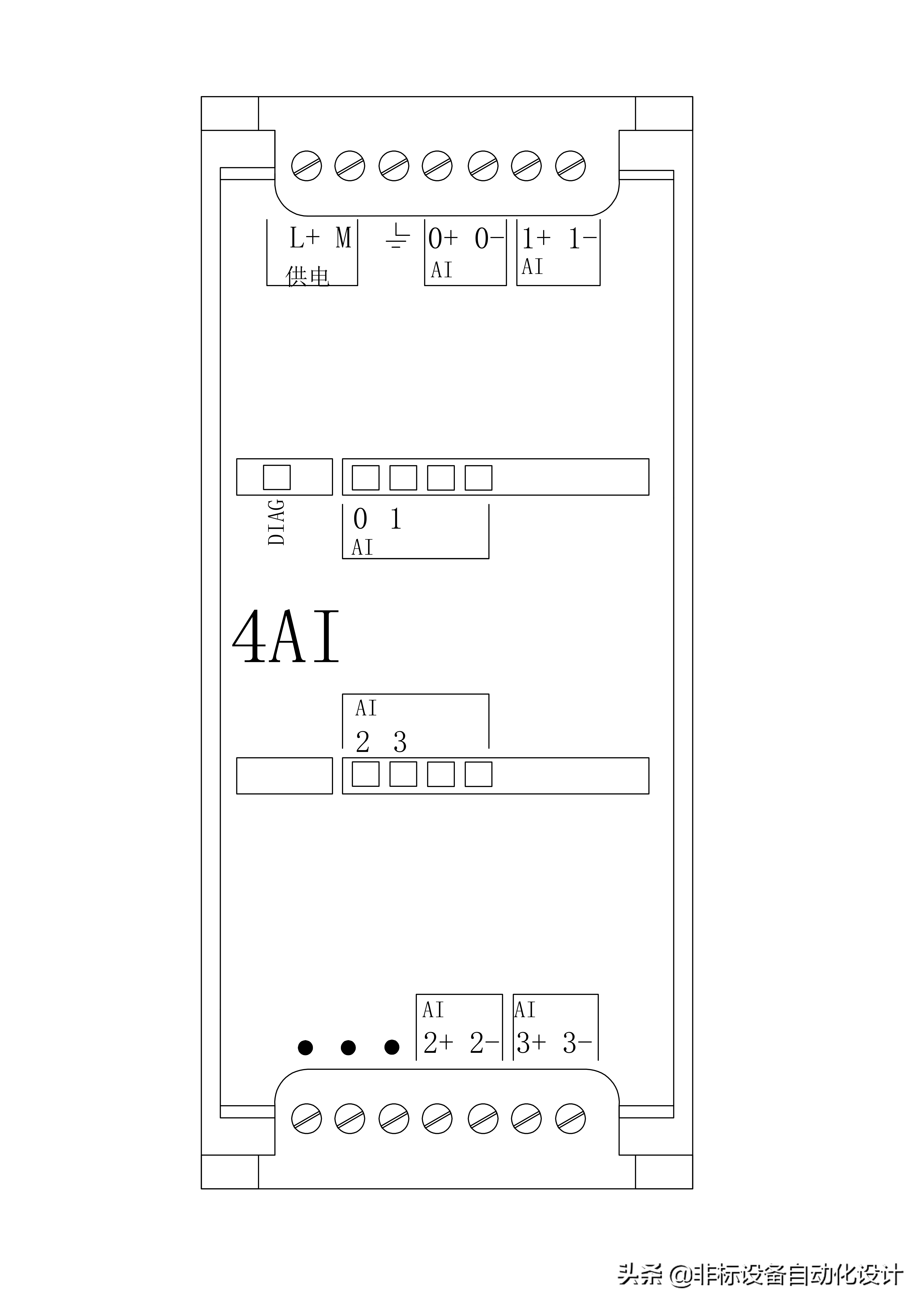

4模拟量输入模块

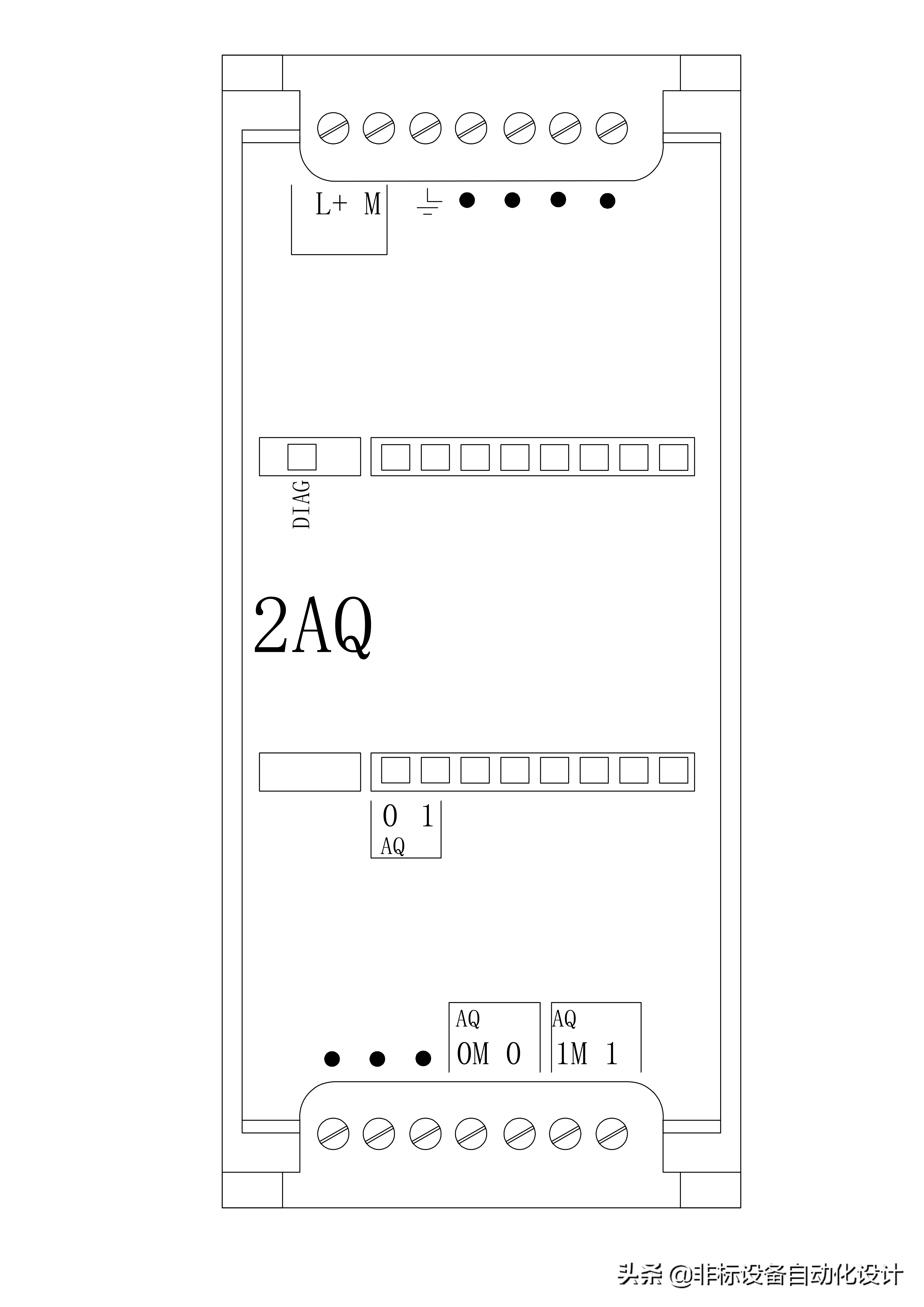

2模拟量输出模块

3.S7-200系列

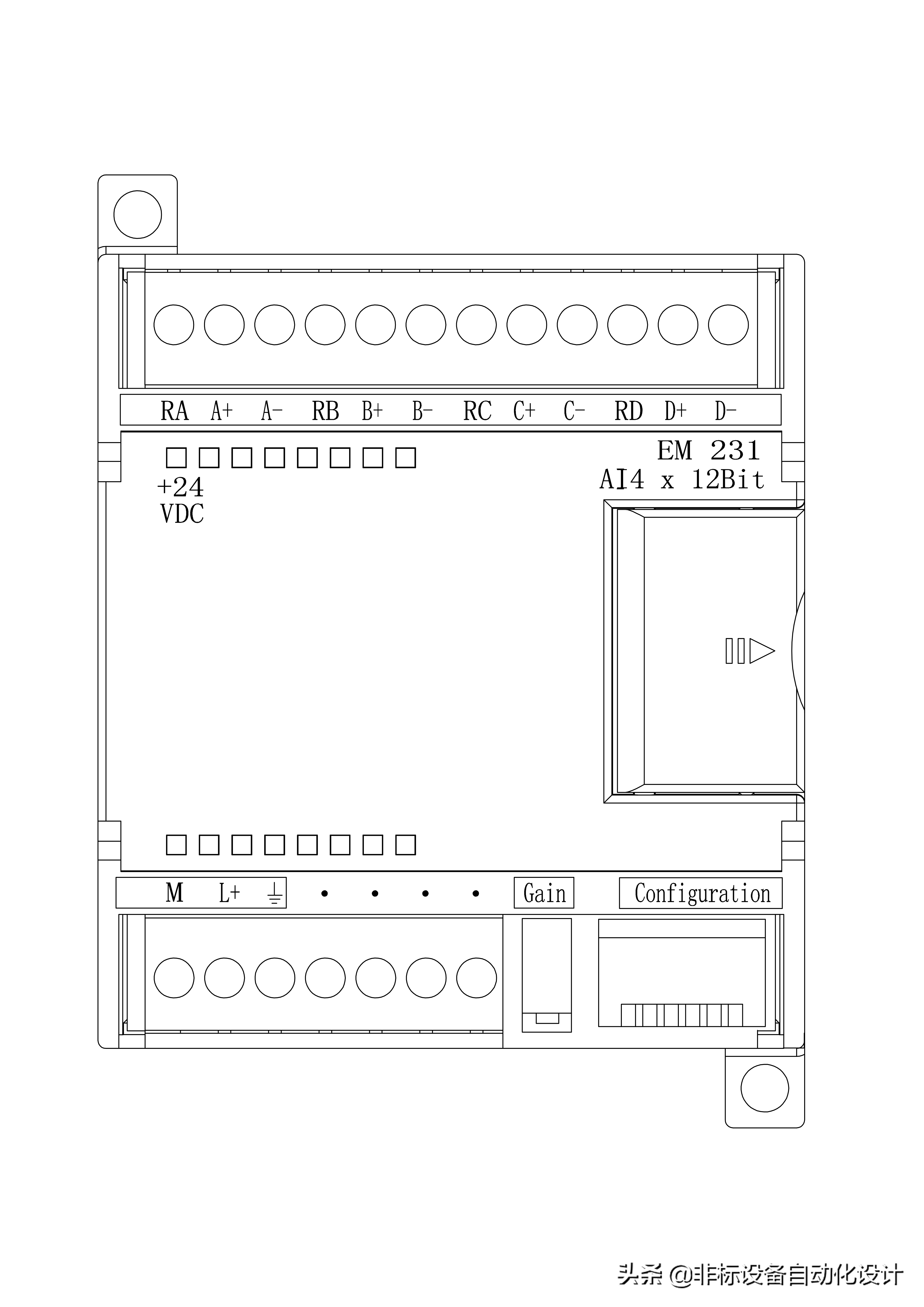

4模拟量输入模块

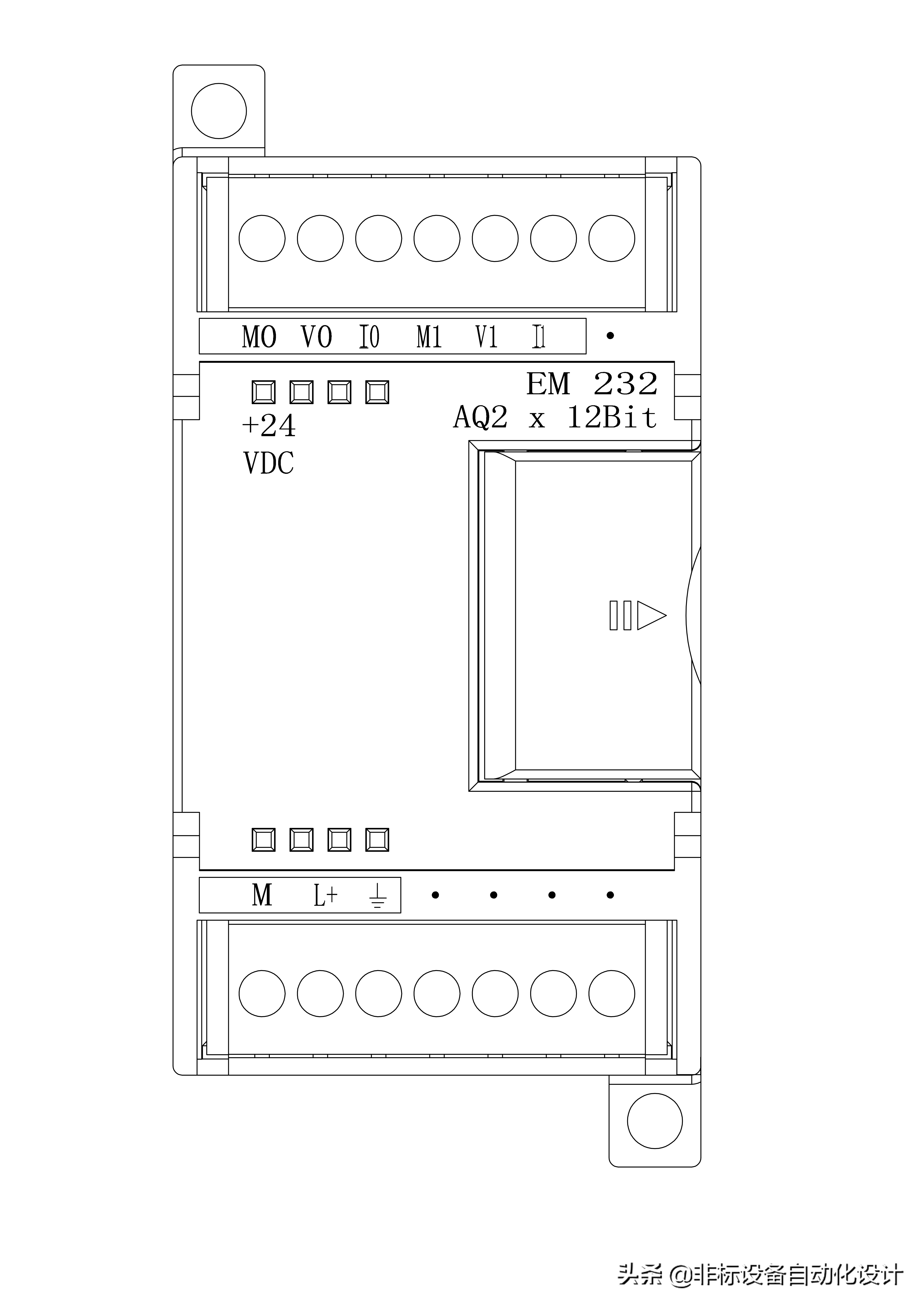

2模拟量输出模块

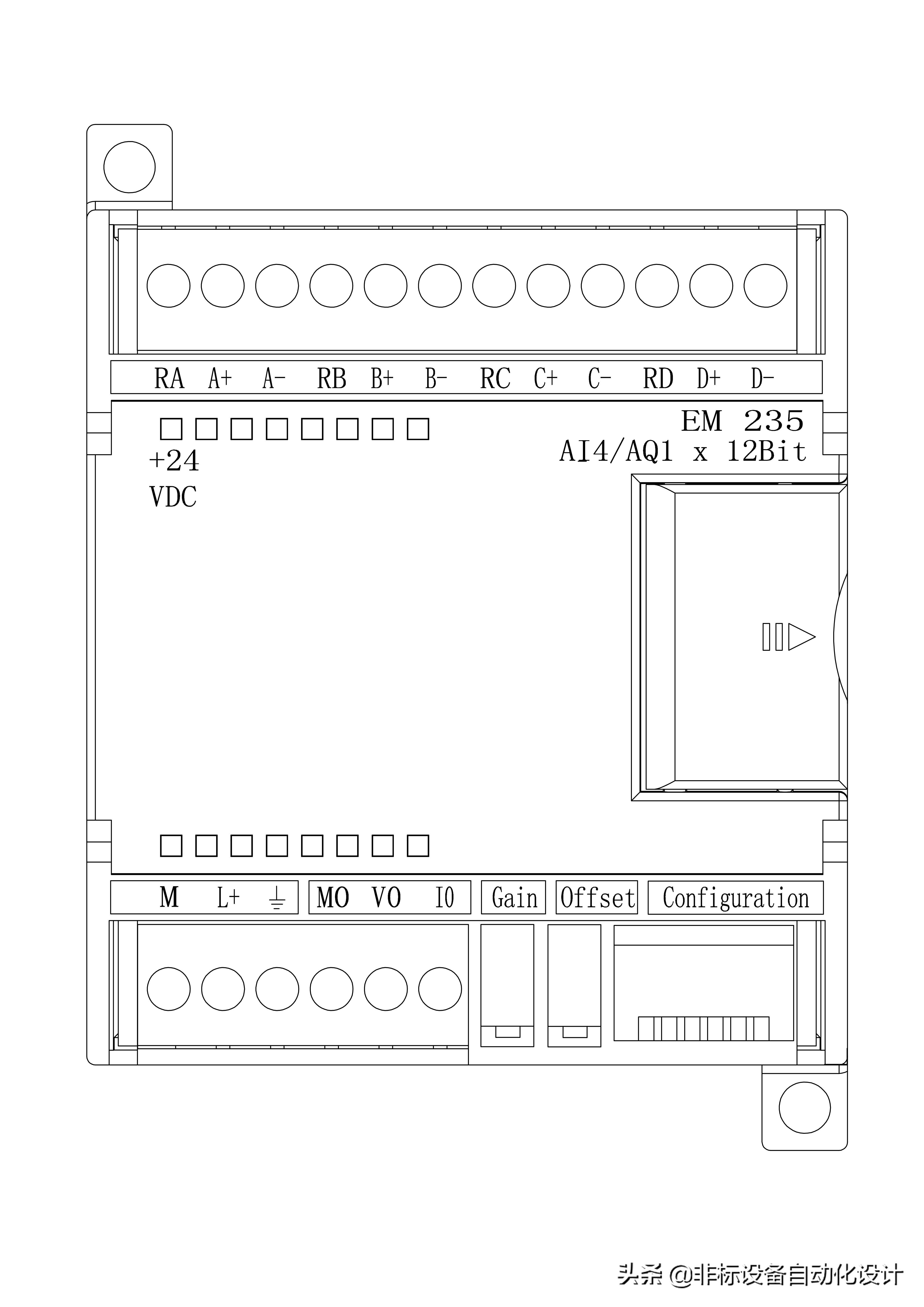

4模拟量输入1模拟量输出模块

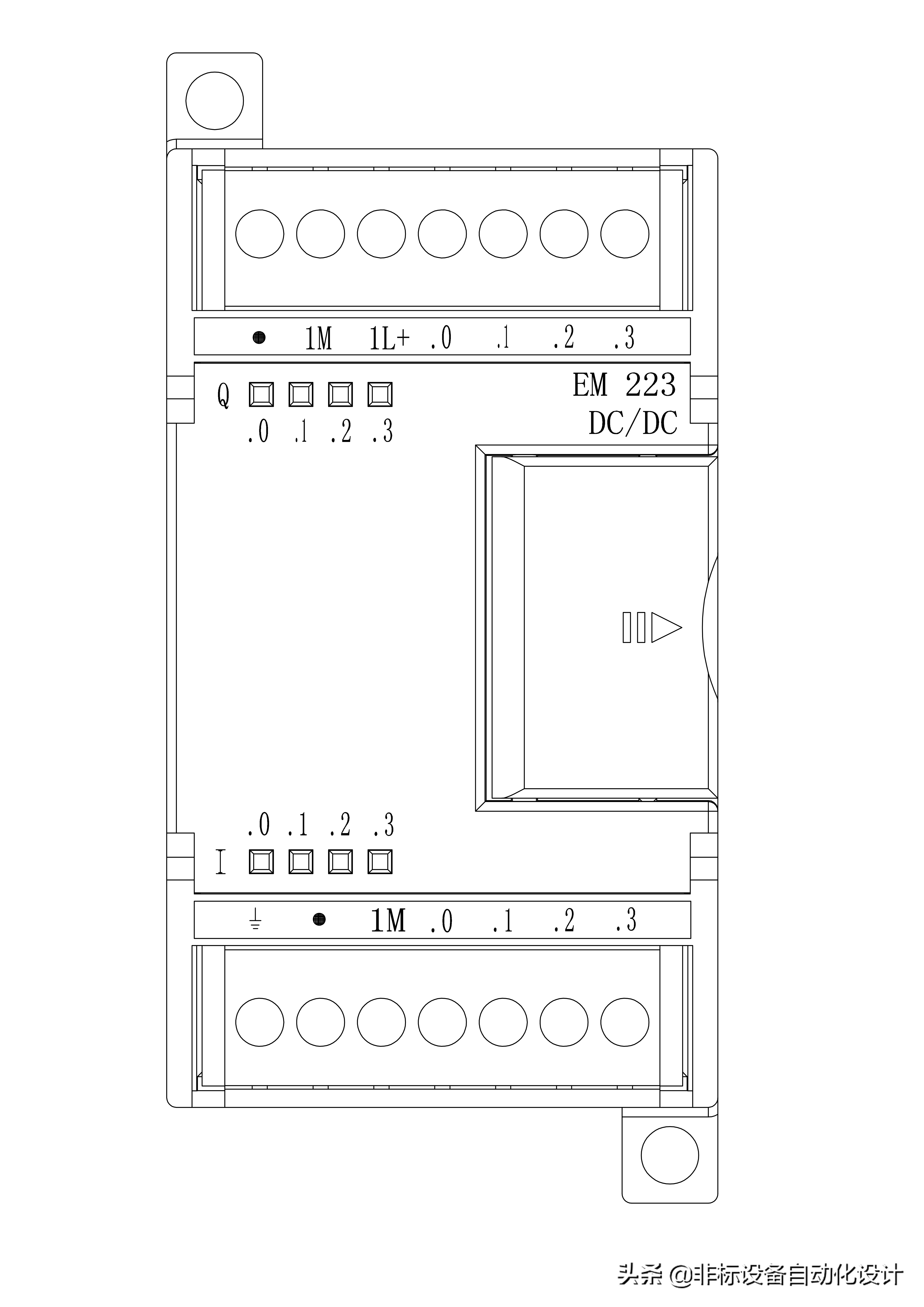

4输入4输出模块

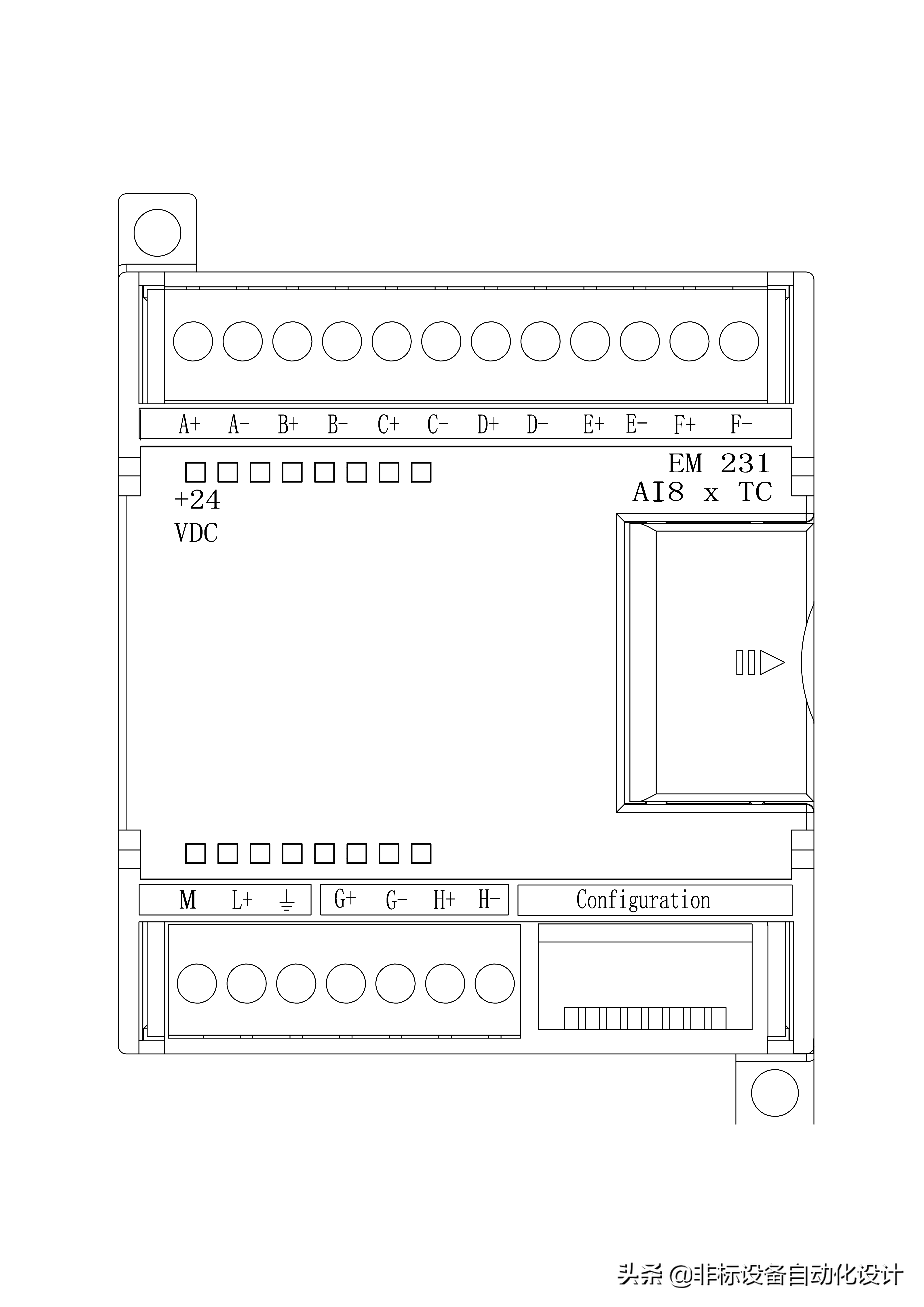

8模拟量输入模块

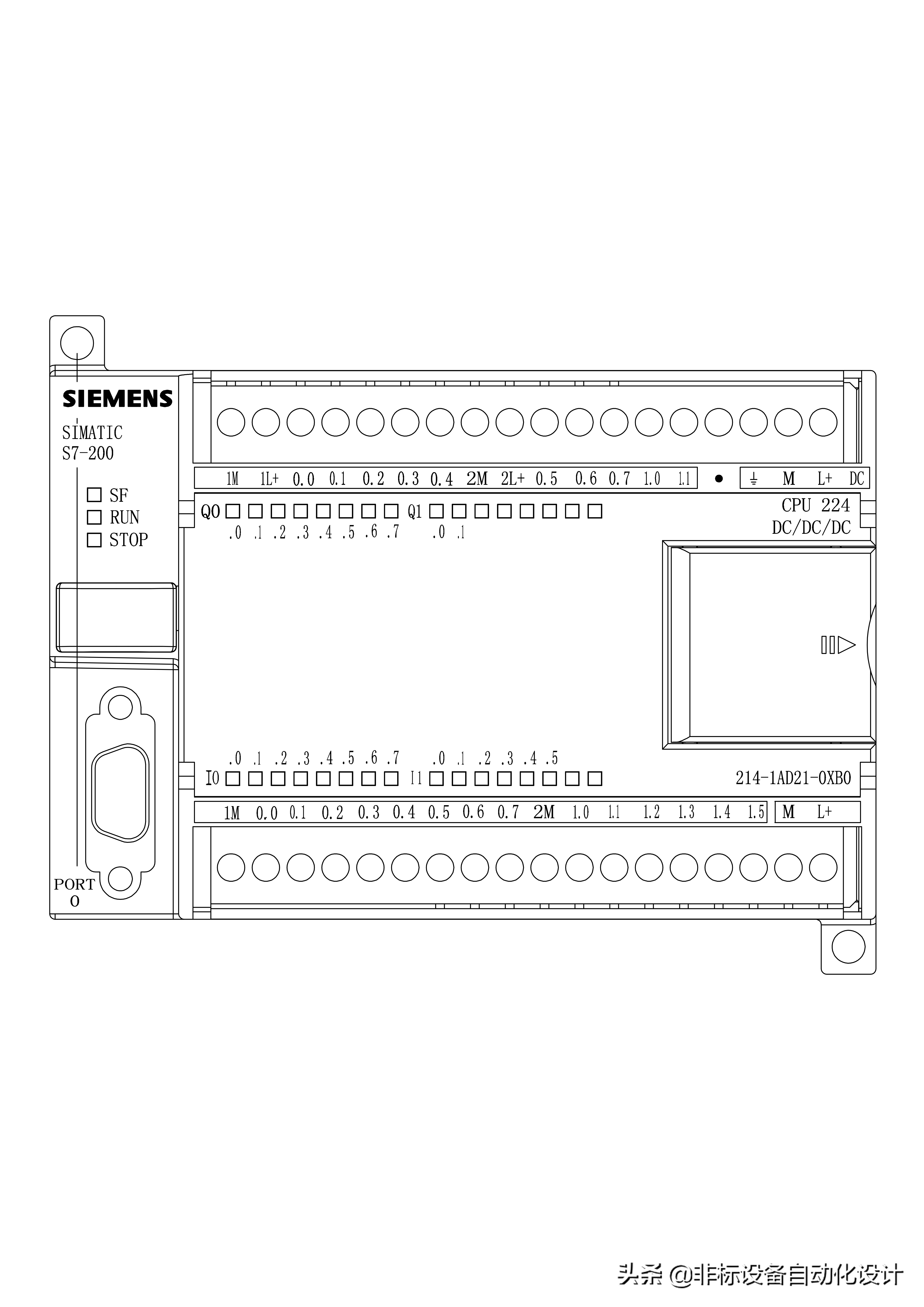

224 PLC

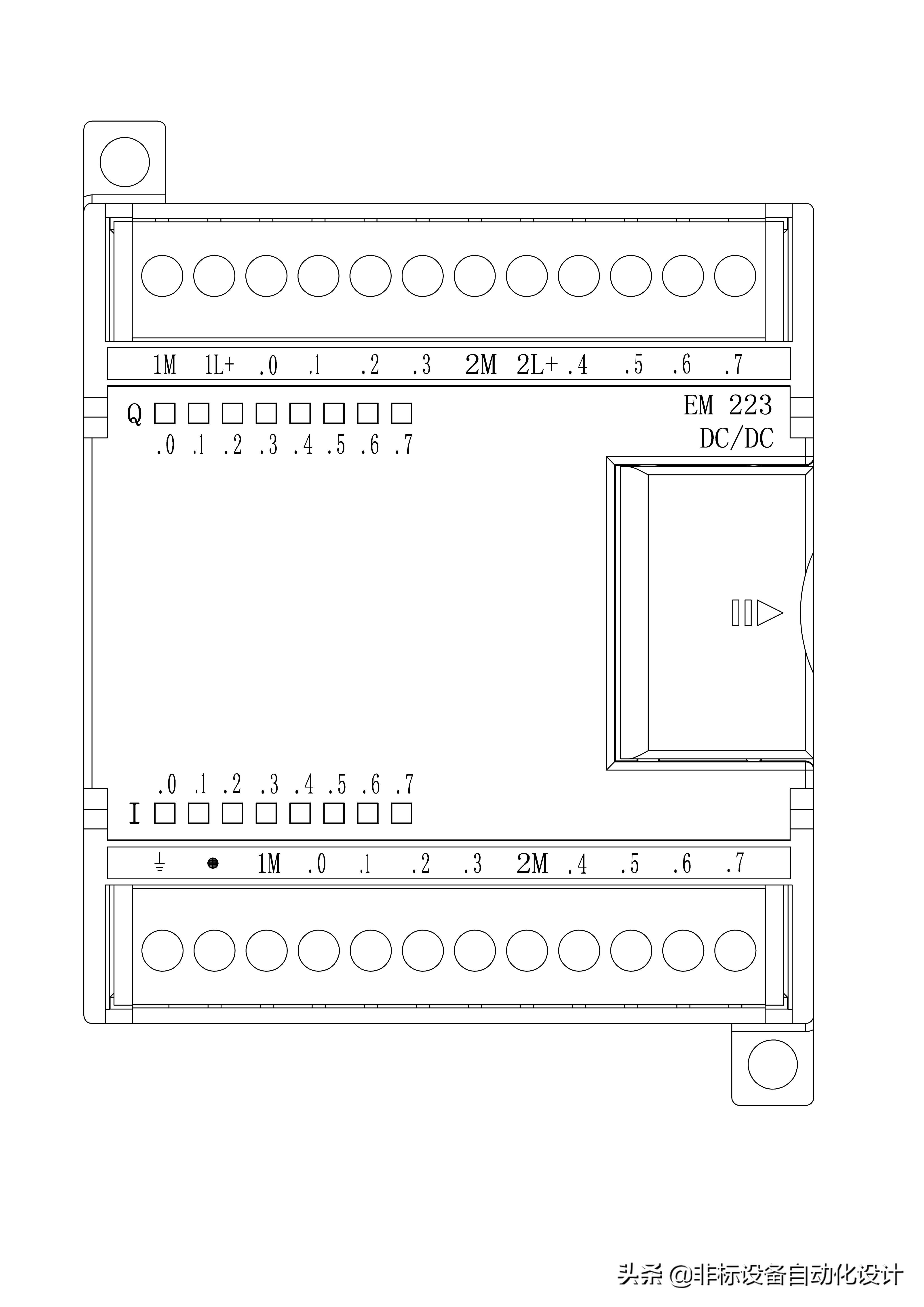

8输入8输出模块

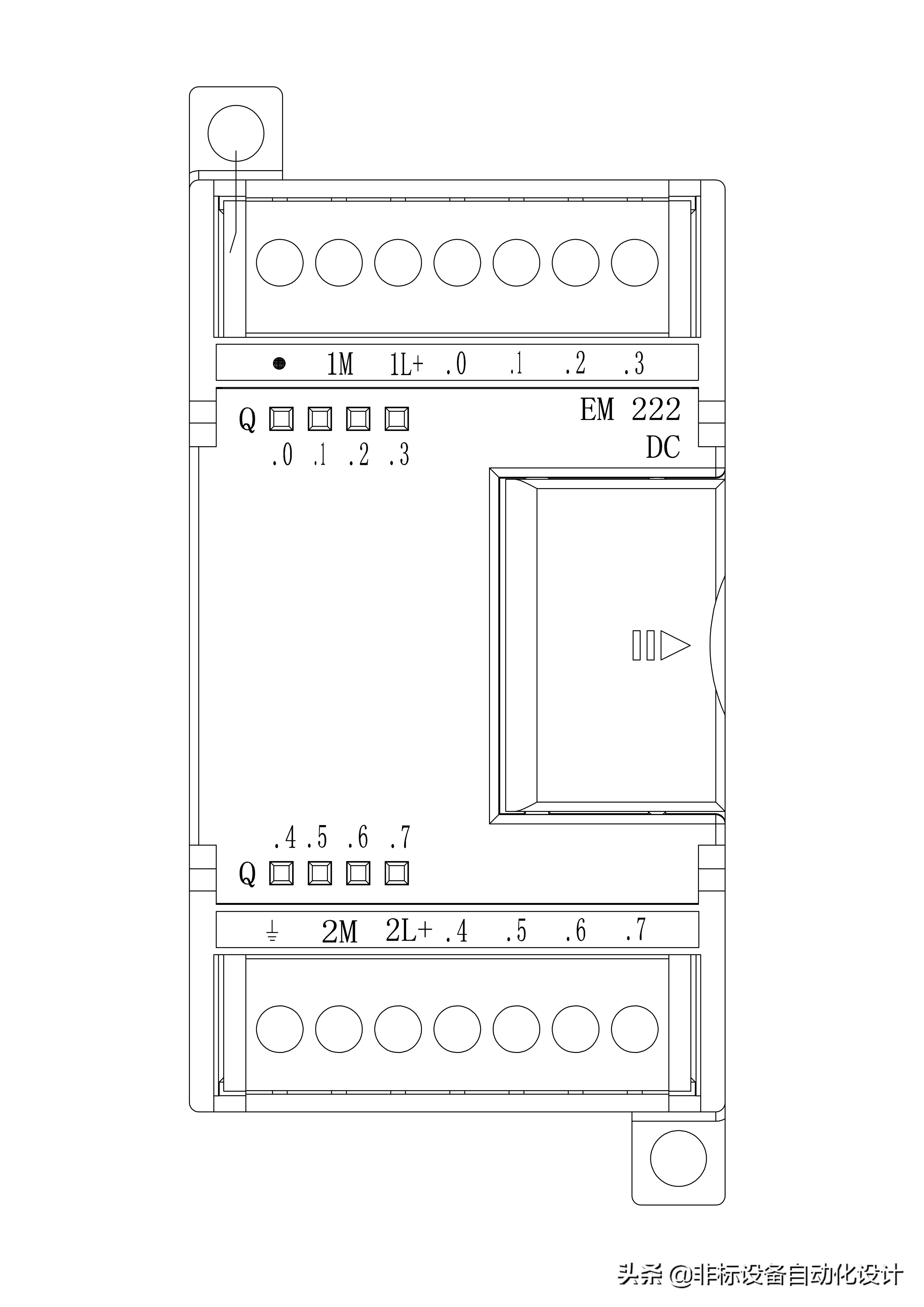

8输出模块

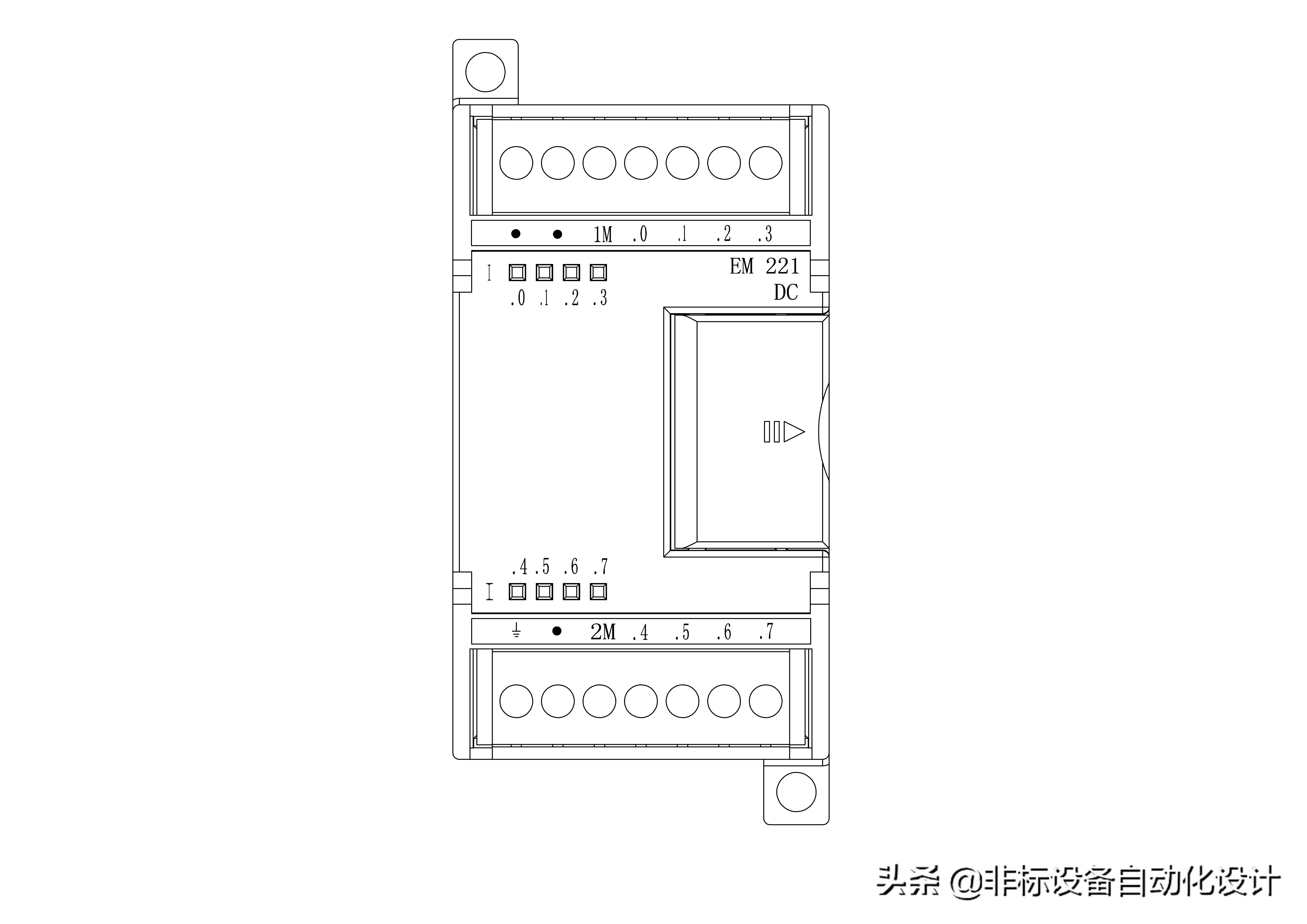

8输入模块

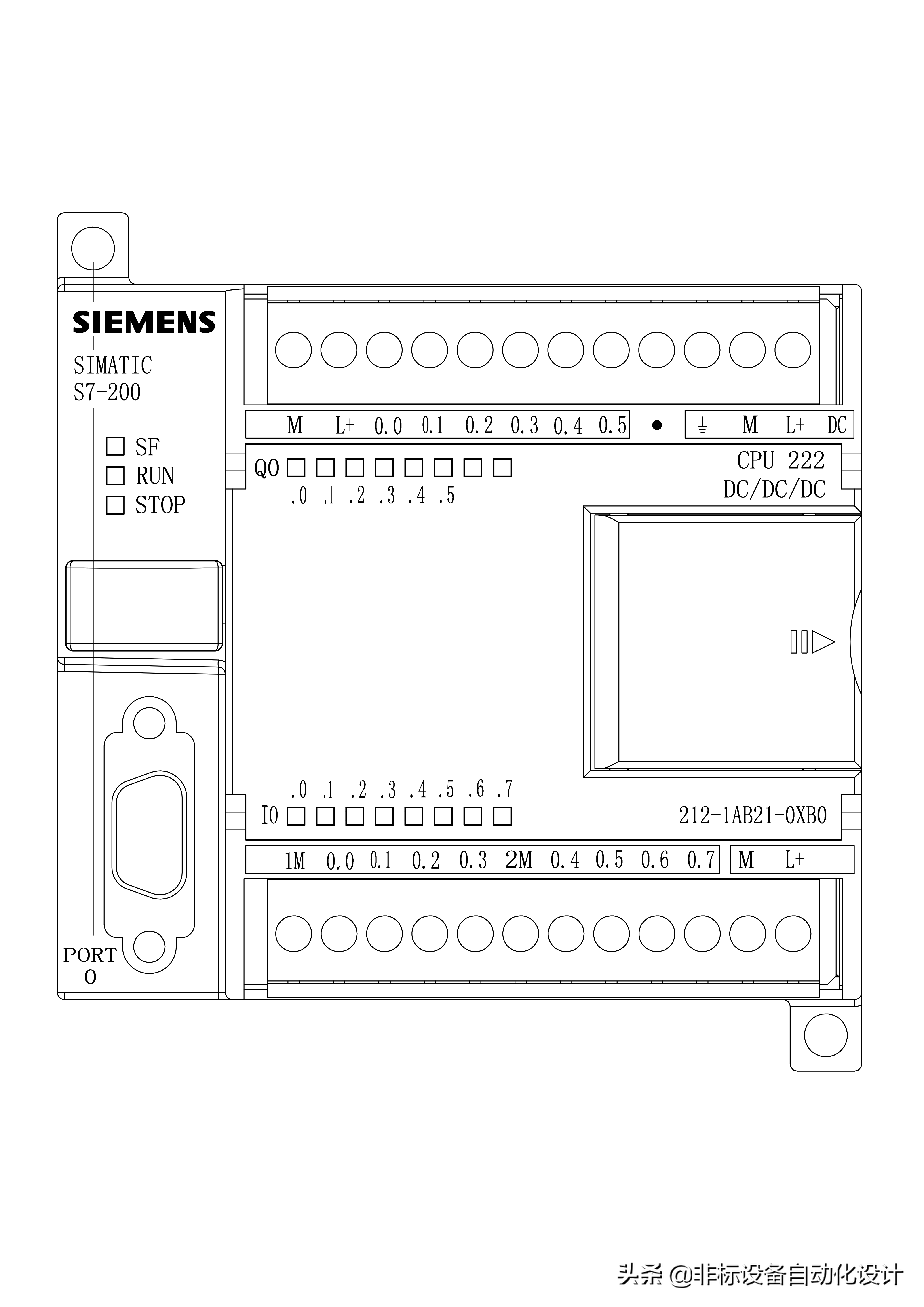

222 PLC

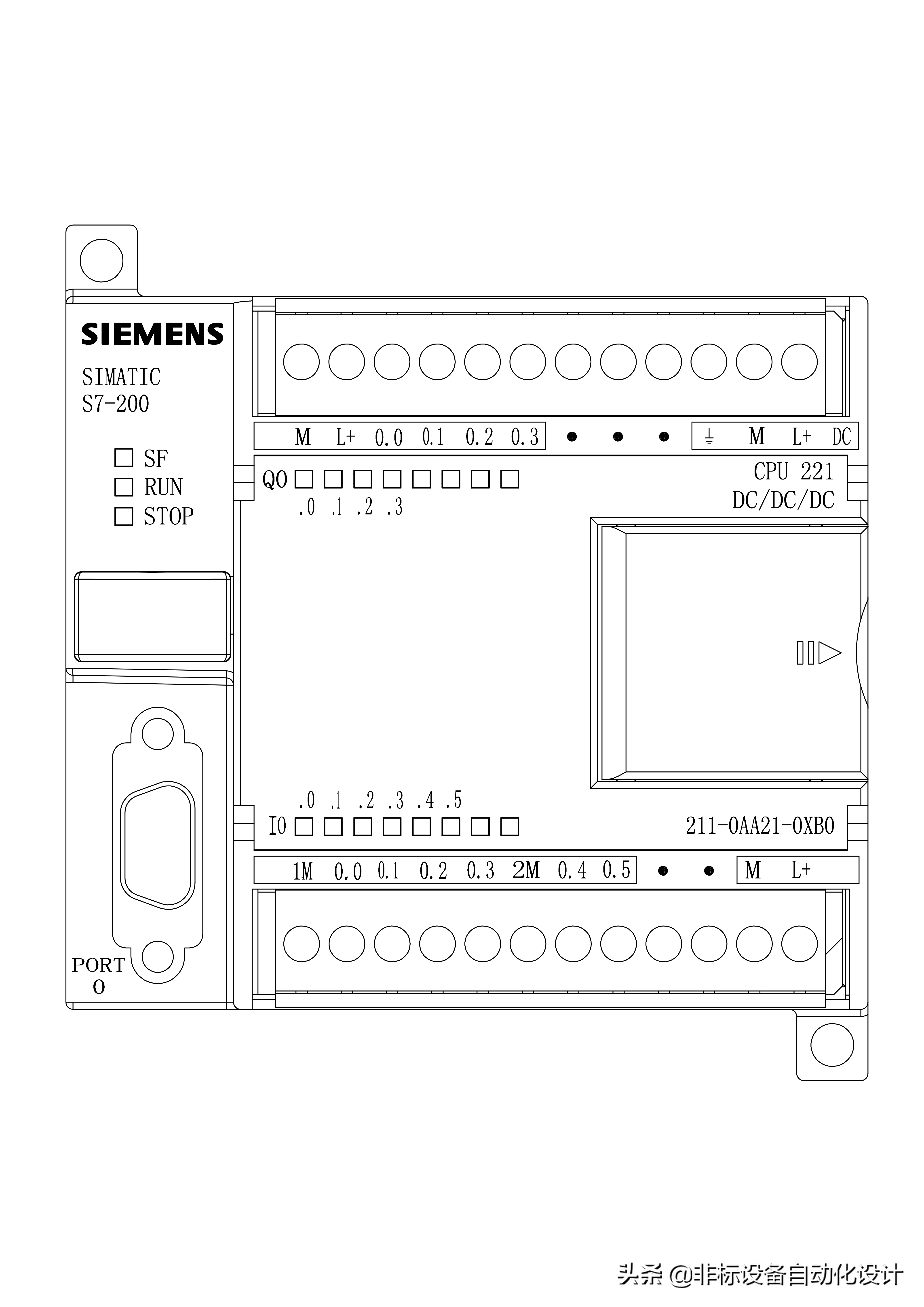

221

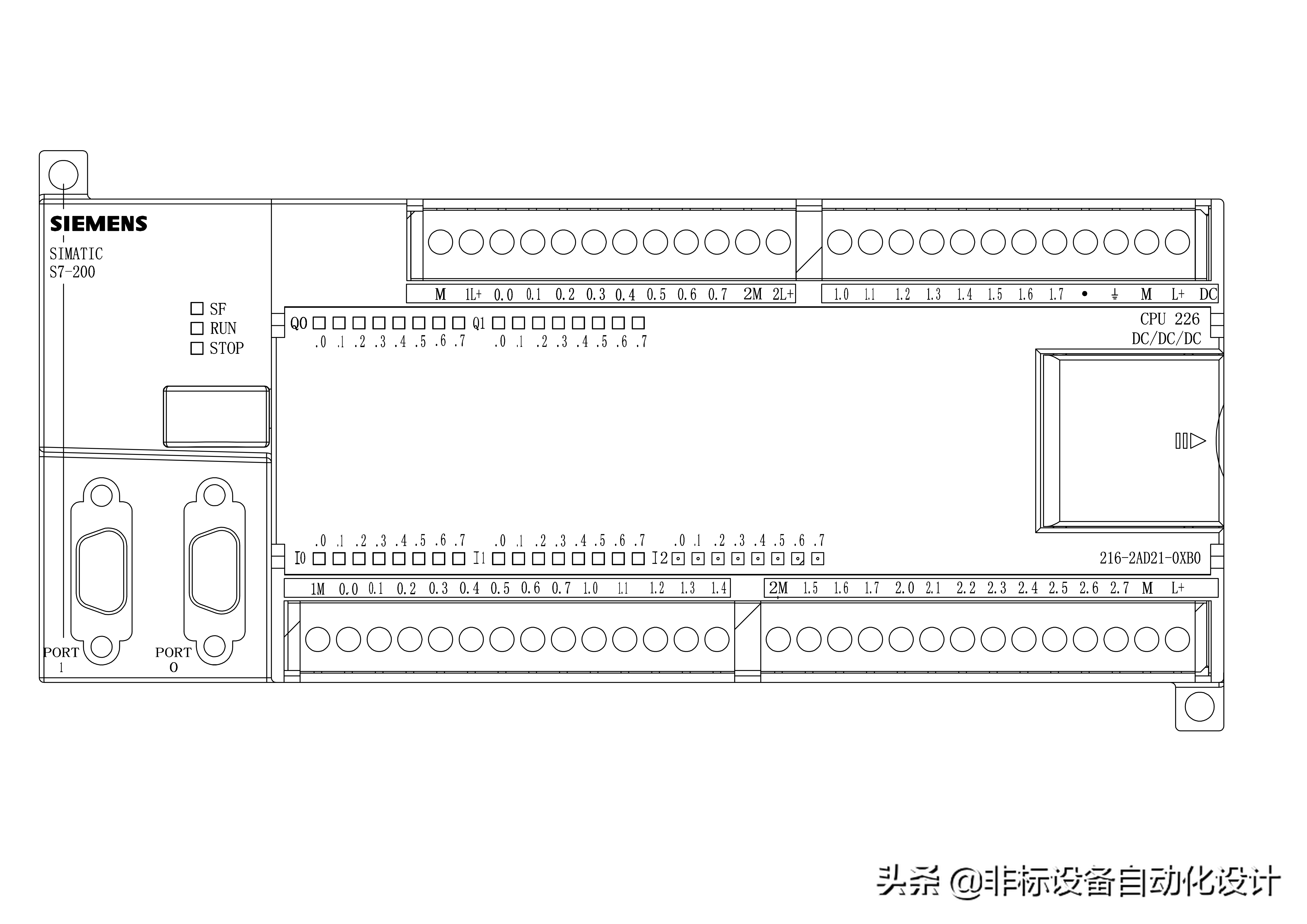

226

通讯模块

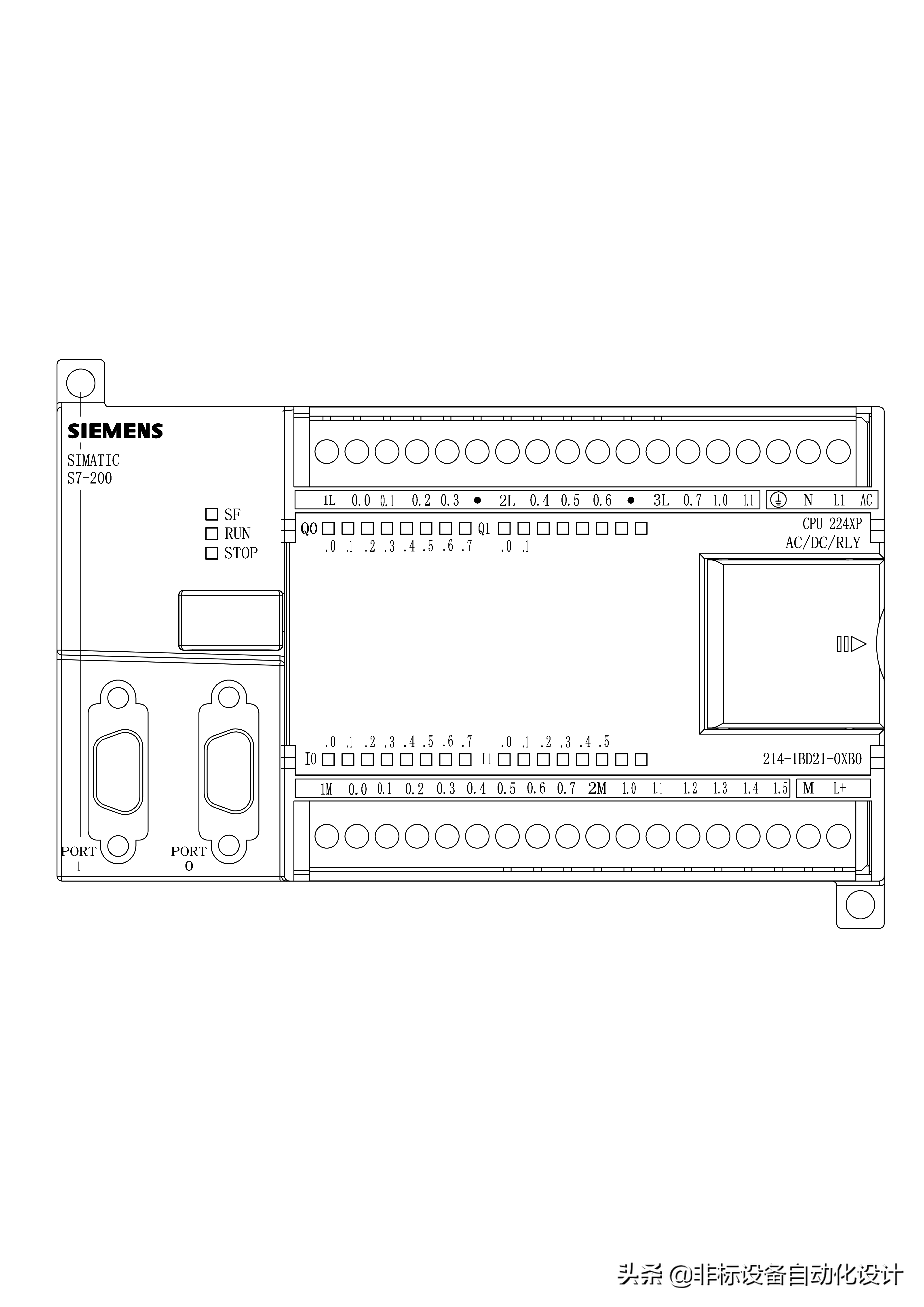

224XP

16输入16输出模块

以上即是西门子PLC的S700，S7-1200，S7-Smart 的CAD图纸，需要CAD格式的朋友可以看下方评论哦。

如何在触摸屏上修改S7-300PLC中定时器的定时时间

在S7-300PLC中使用定时器时，定时器的设定值数据类型为S5TIME格式的数据类型，而这个设定值想要在触摸屏上能够进行修改，但在触摸屏上建立变量选择数据类型时并没有S5TIME格式的数据类型选择。不知道如何来实现在触摸屏上修改这个定时器的设定值。

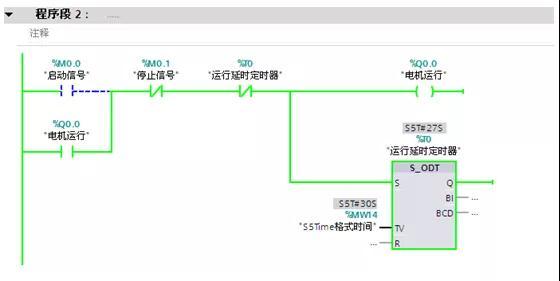

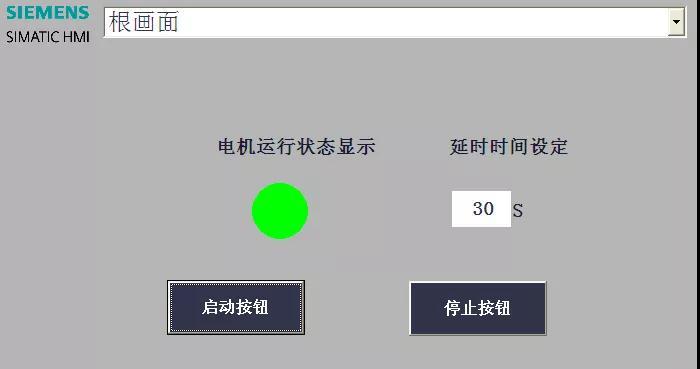

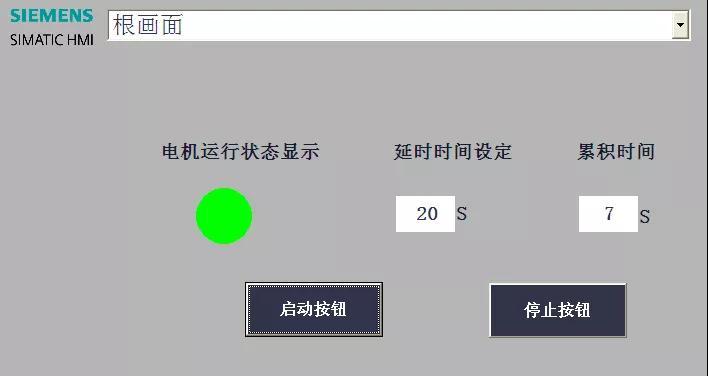

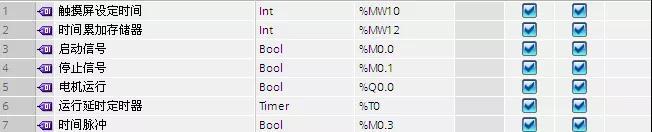

其实要实现这种功能，我们有很多种办法的，我们以一个简单的电机启动后延时停止为例来做个说明，在这里我们使用两种常见的方法来实现。

方法一、根据S5TIME的格式，然后使用转换及逻辑运算指令实现其功能。

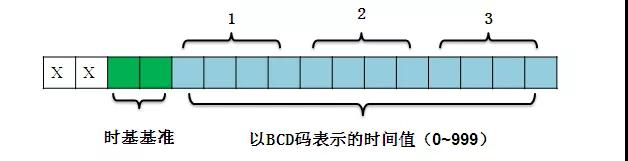

S5TIME的格式如下图所示：

时基基准：00表示10ms，01表示100ms，10表示1s，11表示10s。可输入的最大定时时间为：9990s或是2H_46M_30S

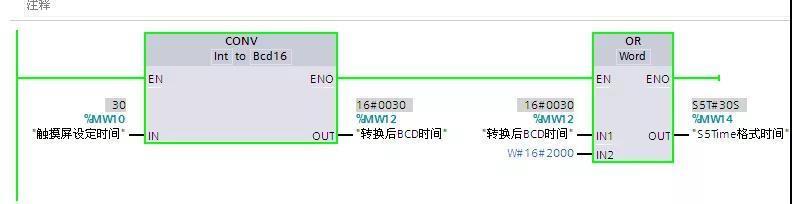

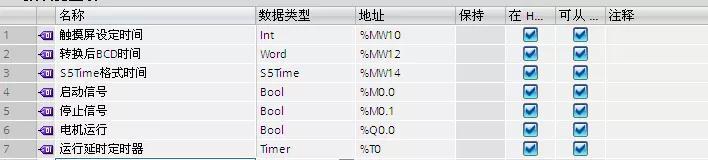

了解了S5TIME的格式后，我们只需要在触摸屏上建立一个整数的变量，PLC里面通过I_BCD的指令转换换成BCD码后，然后确定时基得到的结果就是一个S5TIME的数据类型的数了。
