「笔记」信捷plc应用，编程前奏篇

关键词：本文目标：以XC5系列为例，了解编程中常用的特殊软元件等

本文目录

一，性能规格

二，特殊软元件

正文开始

一、性能规格

1，XC5系列的性能规格如下

注意：

（1），T定时器的累计与不累计区别。

（2），D数据寄存器，一个“数字”大小为一个字（16位），两个“数字”为双字（32位）。如D0为一个字，D0-D1为双字。

（3），M内部继电器，位写法为M0、M1...，前面加D，如DM0，则意思为M0-M15一共一个字（16位）。D区表示位的方法如下图。

/步骤一结束

二、特殊软元件

2，特殊辅助继电器

3，特殊数据寄存器

注：以上图片来源《XC系列可编程序控制器用户手册（基本指令篇） 》

/步骤二结束

本文目标完成。

往期文章：

【笔记】信捷plc应用，硬件篇

【笔记】三菱FX5U PLC基于ModbusTCP协议与视觉通讯

【C#自习室】1.4 程序中的输入与输出

【C#自习室】1.3控制台、WebForm程序的编写

【C#自习室】1.2 快速入门——对象三要素(下)

【C#自习室】1.2 快速入门——对象三要素(上)

【C#自习室】1.1 快速入门，编写一个触发按钮及弹出窗口

【笔记】网线制作图文详解

【笔记】两台PLC进行无线通讯

【笔记】西门子S7-200Smart与读卡器、温湿度传感器、扫码枪等设备通讯

【笔记】多台西门子S7-200 Smart通过以太网实现通信

【笔记】ABB机器人零基础编程步骤详解

【机器人篇】ABB、库卡、安川、发那科等工业机器人资源汇总

【电工基础篇】电工电子技术、常用仪器、维修等资源汇总

【触摸屏篇】Proface、威纶、三菱、松下、组态王等资源汇总

【PLC篇】西门子、三菱、松下、欧姆龙等品牌的软件、视频、资料下载

【相关软件篇】485参数配置软件、USB转485模块驱动程序等资源下载

「笔记」信捷plc应用，两个plc通讯篇

本文转自微信公众号：自动化电气工程师技术交流与分享

关键词：Modbus协议本文目标：以XC5系列为例，完成两个信捷PLC基于Modbus RTU协议的通讯。

本文目录

一，通讯前须知

二，参数设置

三，指令调用

一，通讯前须知

1，区分COM1与COM2口通讯口。

2，PLC内部地址对应Modbus地址一览。

3，功能码与指令。

注：以上图片摘自《XC系列可编程序控制器用户手册（基本指令篇） 》

二、参数设置

1，Modbus协议要设置的主要参数有三：串口、站号、波特率。如图所示。

三、指令调用

1，信捷PLC写modbus通讯指令的格式有好几种，这里以特殊指令顺序功能块指令BLOCK为格式来调用读写指令。左侧找到顺序功能块，右击，添加顺序功能块。

2，在弹出的窗口中，选择插入，选择Modbus指令。

3，选择功能码，这里以读线圈指令为例。

4，假设远程plc的站号设为2，串口（端口）为2，想要读取远程plc的X0-X7的位状态，对应显示到到本地plc的M0-M7的位状态中。则可以对照上文提到的转换地址，写法如下。点确定。

5，点确定后，自动生成下图画面。

6，可以在前面加入运行常通条件。如果想添加多条读取指令，则在步骤2继续插入Modbus指令即可。

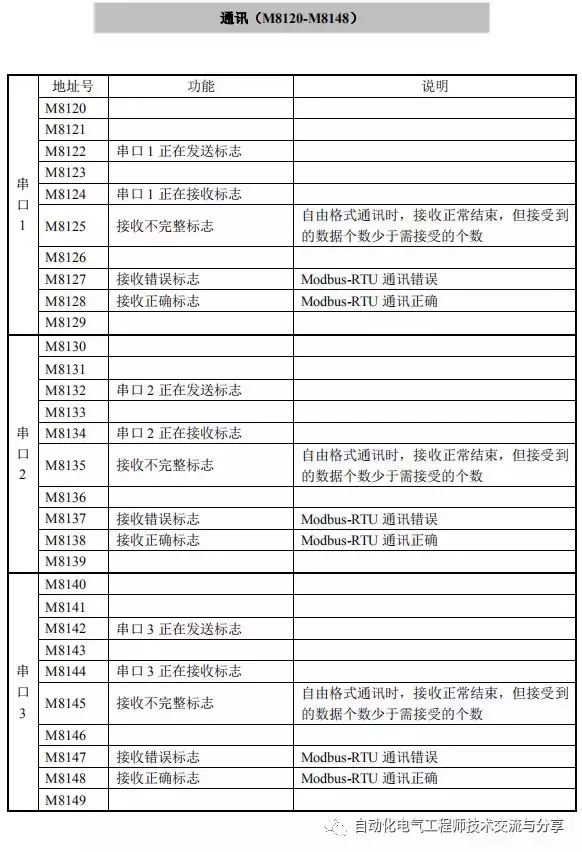

7，当前的通讯状态可查看以下地址。

本文目标完成。
