S7-1200PLC中的模拟量转换

前几天有个朋友问了个有关于S7-1200PLC中的模拟量的转换问题，他跟我说S7-300中有FC105和FC106用于做模拟量的转换过程，S7-200 中也有scaling转换库指令，可以用于模拟的转换。但在S7-1200中为什么就没有相应的库去做转换呢？

对于S7-1200的PLC来讲，并没有S7-300中使用到的FC105和FC106这两个块的，但是做法有要几种，这里跟大家说两种方法：

（方法一）S7-1200中提供了两条指令供大家使用，大家在使用者两条指令时，就可以用于完成模拟量的转换过程。 （1）NORM_X：标准化 （2）SCALE_X：缩放

（1）NORM_X ：标准化

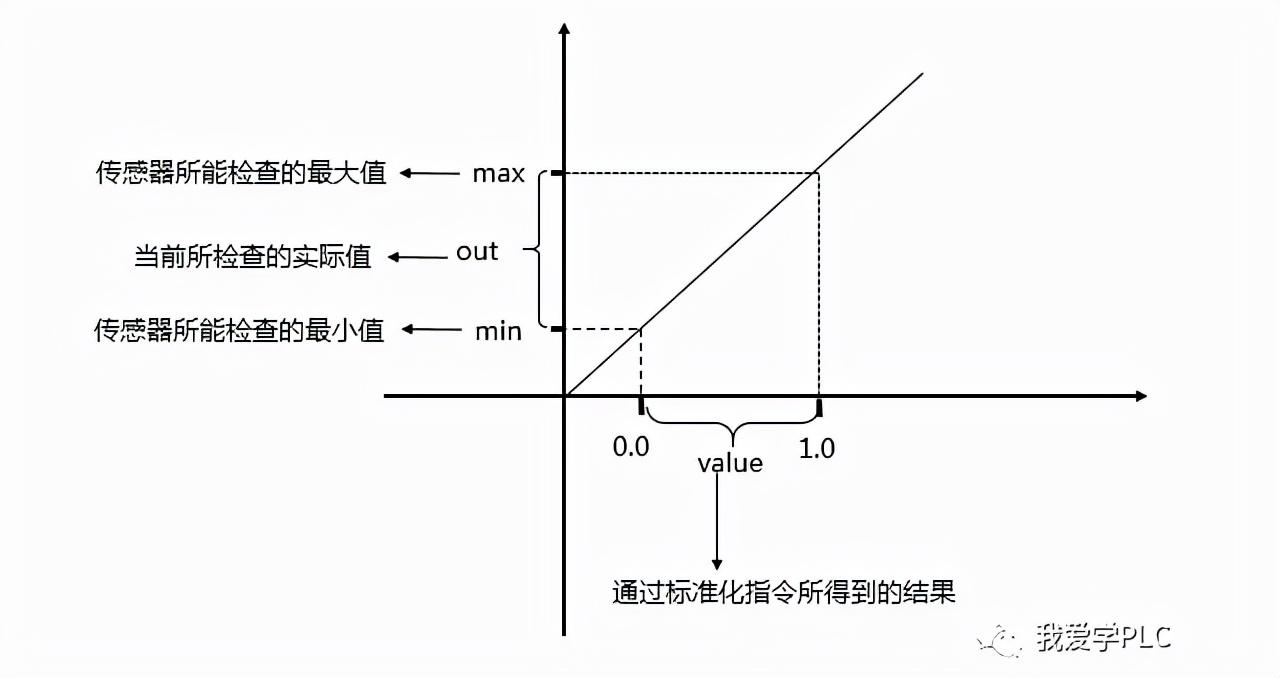

“标准化”指令，通过将输入 VALUE 中变量的值映射到线性标尺对其进行标准化。 可以使用参数 MIN 和 MAX 定义范围的限值。 输出 OUT 中的结果经过计算并存储为浮点数，这取决于要标准化的值在该值范围中的位置。 如果要标准化的值等于输入 MIN 中的值，则输出 OUT 将返回值“0.0”。 如果要标准化的值等于输入 MAX 的值，则输出 OUT 需返回值“1.0”。如果是用于模拟量的转换，则MIN和MAX表示的就是我们模拟量模块输入信号对应的数字量的范围，而VALUE表示的就是我们的模拟量模块的采用值。如下图所示：

（2）SCALE_X：缩放

“缩放”指令，通过将输入 VALUE 的值映射到指定的值范围来对其进行缩放。 当执行“缩放”指令时，输入 VALUE 的浮点值会缩放到由参数 MIN 和 MAX 定义的值范围。 缩放结果为整数，存储在 OUT 输出中。

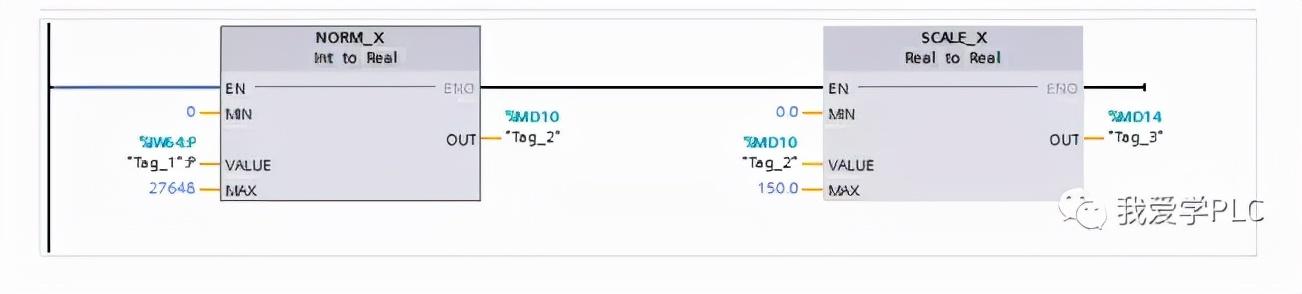

所以通过这两个指令，我们就可以实现模拟量的转换过程。如下图所示：

（方法二） 可以自己通过转换指令（CONVERT）及数学函数中的计算指令（CALCULATE），按照模拟量的转换公式编写这个计算指令。

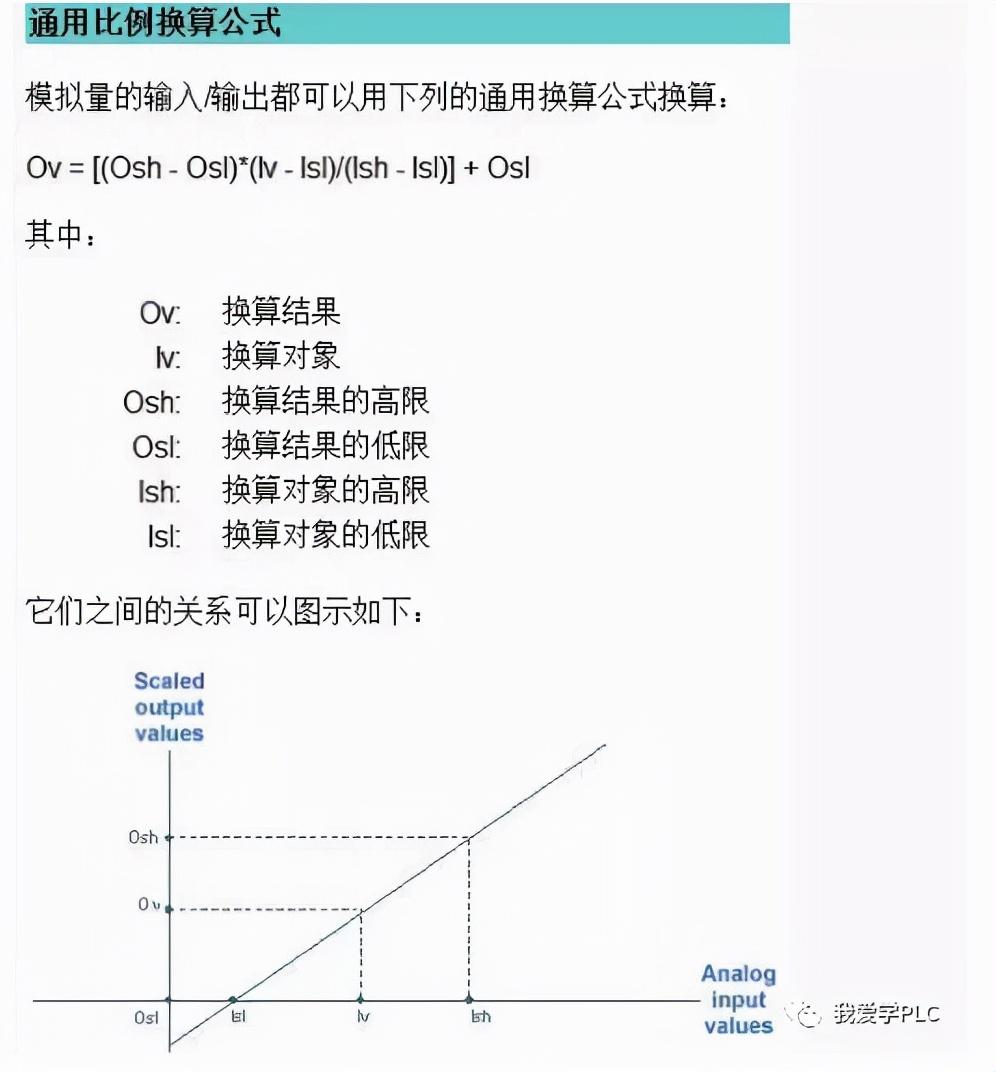

模拟量转换公式：

编写计算公式时，首先定义好各个管脚所对应的公式中的名称，

IV：IN1

Ish：IN2

Isl：IN3

Osh：IN4

Osl：IN5

OV：OUT

当然在会用的过程中，也可以直接使用带参数的FC按照模拟量的转换公式去编写相应的程序。

若有不对之处请指正，谢谢！

干货分享 轻松玩转欧姆龙SCL2缩放指令

在获取来自欧姆龙模拟量输入单元的数据后，我们经常要进行繁杂的换算成仪表实际的数据，这时候我们可以用SCL2指令代替繁杂的换算，我们简单了解一下SCL2指令介绍，不用理解那么深，很容易陷入。

指令格式：SCL2 S C D

功能说明： 将S 所指定的带符号BIN 数据根据C 指定的参数（斜率和偏移）所决定的1 次函数，转换为带符号BCD 数据（BCD 数据为绝对值，用CY 标志判别正负 ON：负、OFF：正），将结果输出到D。

控制字说明： S：转换对象CH编号,C：参数存储低位CH编号（C：偏移，C+1：△X，C+2：△Y），D：转换结果CH编号

看了这个指令介绍，是不是觉得很深奥，别担心，下面举个例子就很轻松玩转了

如例： 来自欧姆龙模拟量模块输入单元获取外部数据为0-6000（BIN）,对应到的温度表-100-200，这时候我们就要运用到缩放SCL2指令。

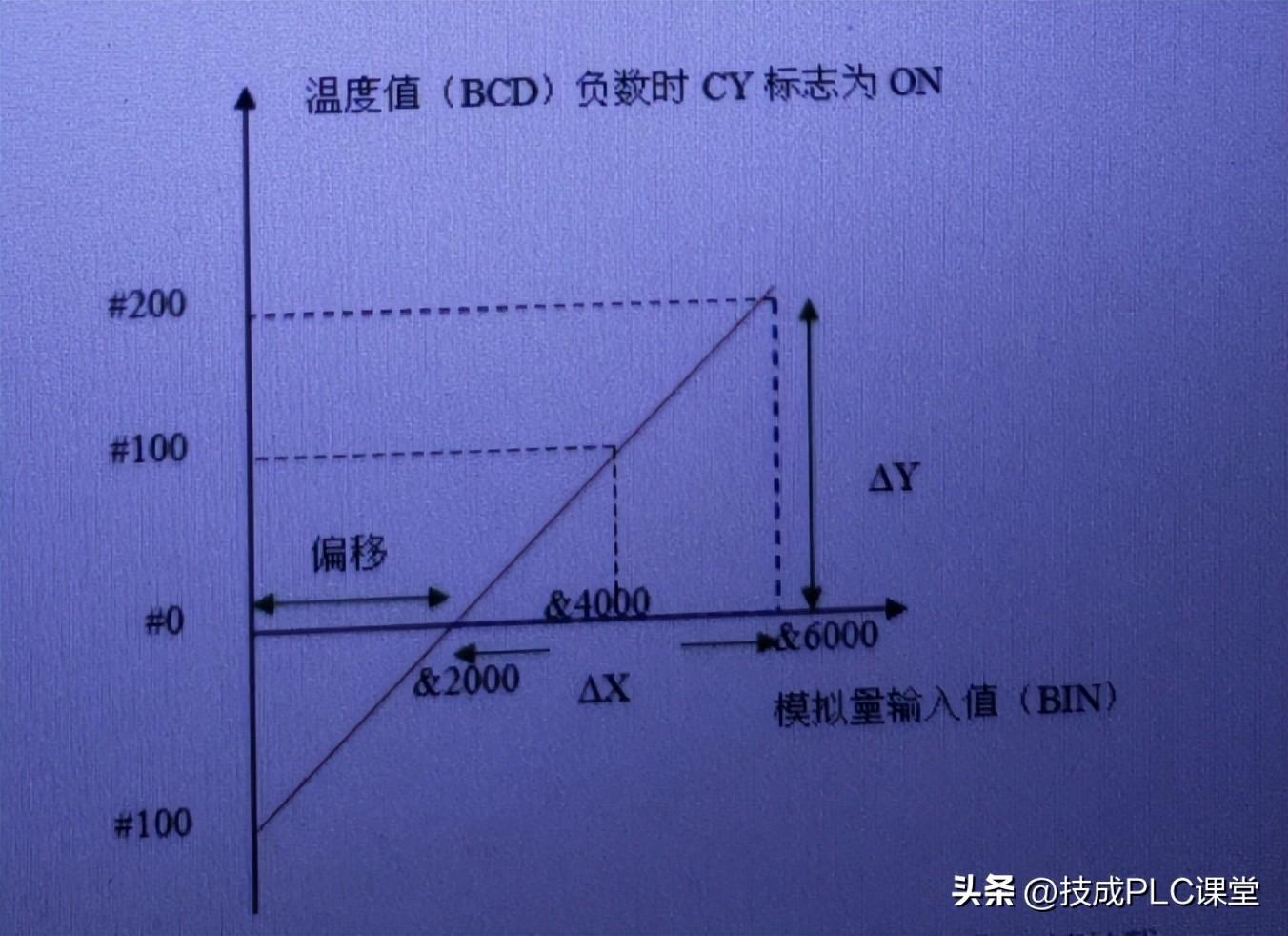

首先我们根据指令介绍红色标识的（C：偏移，C+1：△X，C+2：△Y）,弄懂这个转换关系，要得到C：偏移，C+1：△X，C+2：△Y我们可以看看下图的坐标关系

0-6000对应的是-100-200，要得到C：偏移，C+1：△X，C+2：△Y

我们进行以下拆分

-100对应0,0对应2000，100对应4000，200对应6000

得到C： 偏移为2000，C+1：△X为4000，C+2：△Y，为200

得到这个偏移量后，接下来我们直接套进SCL2指令格式中，就可以直接获得结果。

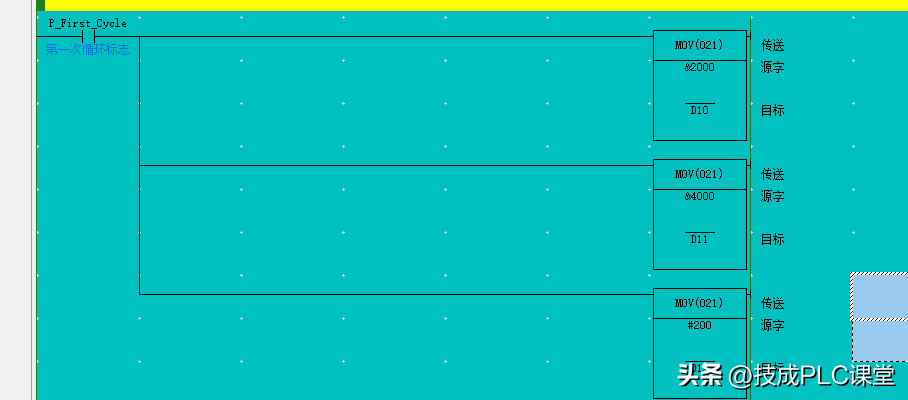

首先对C区进行一个整合

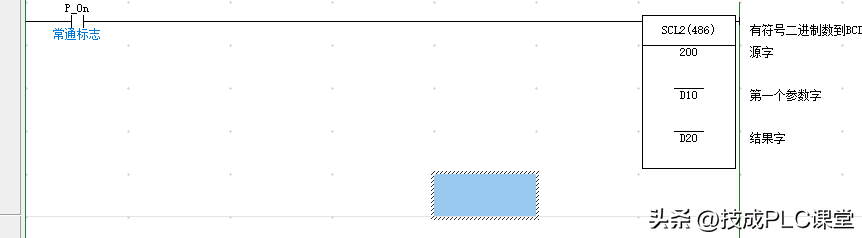

接下来，就可以简单运用SCL2指令了，200是CP1H的模拟量输入通道1

看完后是不是觉得很简单呢，快来一起轻松玩转吧~

来源：技成培训原创，作者：黄柏菘。转载请注明出处！评论处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。
