一次搞懂PLC编程中的三大量

一次搞懂PLC编程的三大量原理

PLC中无非就是三大量

开关量、模拟量、脉冲量

只要搞清楚三者之间的关系

你就能熟练的掌握PLC

第一开关量也称逻辑量

直接有两个取值

0或1，On或off

开关量只有两种状态

0 1包括开入量和开出量

反映的是状态

它是最常用的控制

对它进行控制是PLC的优势

也是PLC最基本的应用

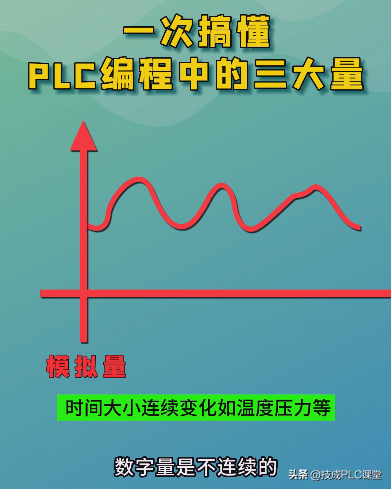

第二，模拟量是指一些连续变化的物理量

数字量是不连续的

反映的是电量测量数值

如电压、电流、压力、速度、流量等

plc是由机电控制引入微处理技术后发展而来的可方便器

可靠的用于开关量控制

由于模拟量可转换成数字量

数字量只是多位的开关量

故经转换后的模拟量

plc也完全可以可靠的进行处理控制

第三，脉冲量

是其取值总是不断的

在0（低电频）和1（高电频率）之间

交替变化的数字量

也就是在瞬间电压或电流由

某一值跃变到另一值的信号量

每秒钟脉冲交替变化的次数称为频率

PLC脉冲量的控制目的

主要是位置控制、运动控制、轨迹控制等

例如脉冲数在角度控制中的应用

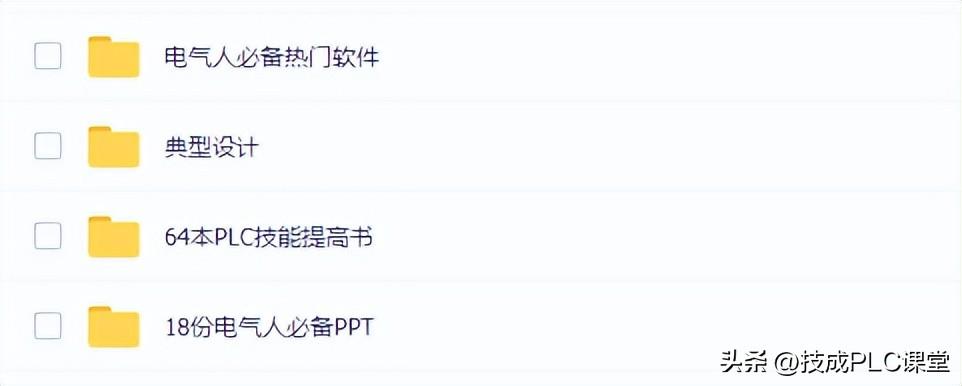

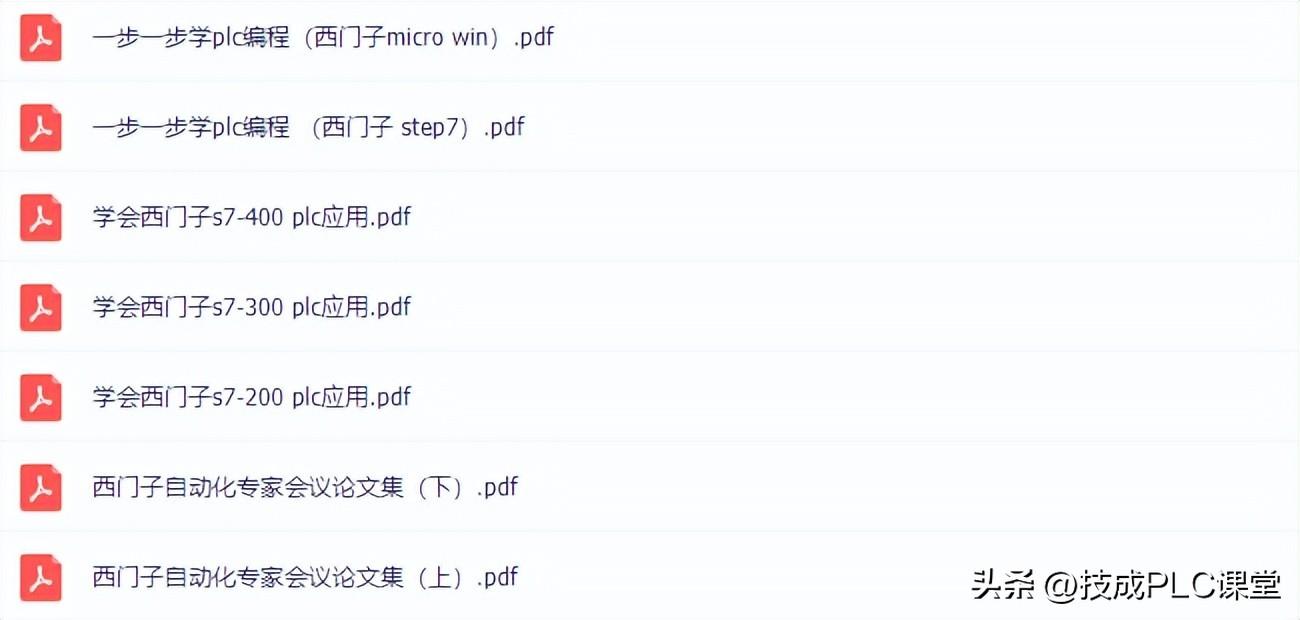

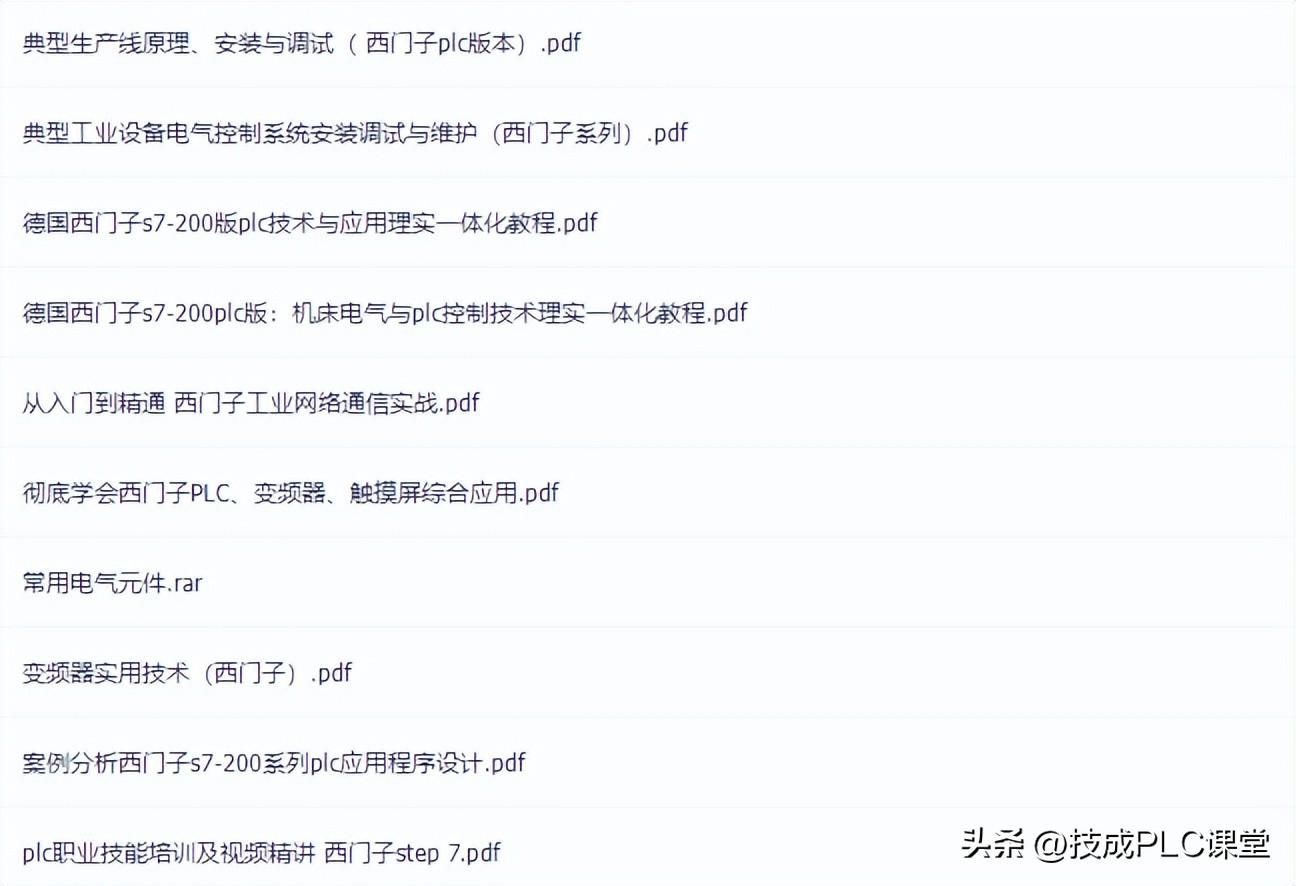

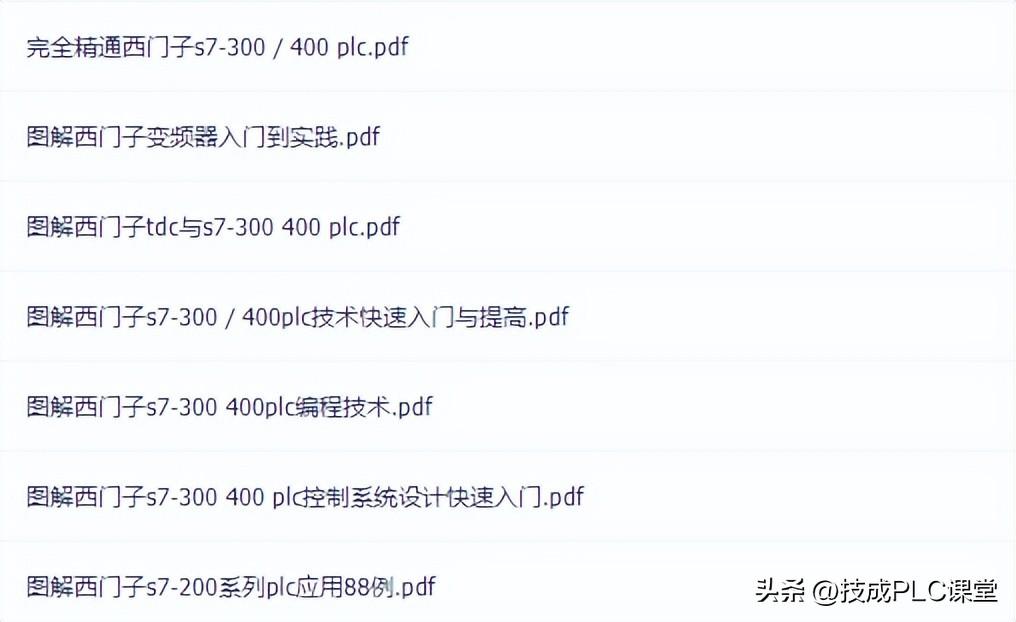

小编整理了一套plc资料大全（含手册、软件、学习资料等）

获取方式：关注并私信【plc】即可免费领取

如何获取 电气热门资料？

操作指引如下！

PLC模拟量，原理、接线、编程、调试

PLC模拟量，原理、接线、编程、调试

一、 PLC模拟量的意义

PLC模拟量，用来表示现实中的物理量，如温度、压力，阀门开度、重量、转速、频率等物理量

二、 模拟量分类

1、 模拟量输入，即AD转换，把物理量，通过变送器，模拟电压或电流的方法，通过PLC模拟量输入模块，传入PLC，在PLC内部变成数字量。

2、 模拟量输出，即DA转换，通过PLC模拟量输出模块，变把PLC内部的数字量，变成模拟电压或电流的方法传送出去。

3、 模拟量电信号，分电压和电流型，常见的都是0-10V电压，或4-20ma电流，或0-20mA，一般近距离传送（本电柜内）为0-10V电压，远距离传送用4-20ma电流。优先选用电流型

三、 模拟量信号的接线方法

1、 模拟量输入，直接接入PLC模拟输入模块，分有源和无源，有源一般构成4线制，无源构成2线制，模拟量输入通过隔离模块，接入PLC模拟输入模块，都是有源，构成4线制，用CAD电路图，举例，总之，接线方法，变化比较大，具体看项目上的设计，看项目PLC的技术手册。

2、 没有对应传感，变送器或PLC模块时，可选用隔离变送模块。

3、 提高抗干扰能力，的接线，把PLC模拟量模块的负极，都用一根导线，连起来，能大大提高抗干扰能力。

四、 怎么节约成本

PLC模拟量模块，都比较贵，如果模块量路数比较多，可以使用使用第3方，modbus或其它通信总线模块，或使用modbus变送器。

五、 实例讲解西门子200，和汇川easy521PLC,做例子讲解。

1、 模拟量输入信号，与PLC模拟量信号对应，如4-20ma，对应4-20ma 功能块

2、 模拟量输入信号，与PLC模拟量信号不对应，如4-20ma，对应模块0-20ma，PLC程序功能块

3、 模拟量输出，

4、 用CAD画图讲解。
