工控小白第四弹：使用触摸屏控制PLC

随着科技的日益发展，触摸屏开始进入工业控制领域，人们已经不满足于简单的机械按钮来控制PLC的动作，使用PC来控制PLC的代价也太高，有的时候也不是特别方便，使用触摸屏控制PLC，一来可以摆脱单调的按钮，二来也可以自由设计界面，第三可以不需要PC那么笨重的管理。

在这里我们采用的是西门子的Smart 700 IE，其外观如下图所示

软件方面，我们可以选择SIMATIC WinCC flexible 2008 SP4 ，其是一款由西门子出品的触摸屏编程软件，此软件与WinCC十分类似，都是组态软件，而前者基于触摸屏，后者基于工控机，软件允许对基于视窗的所有SIMATIC HMI操作员面板进行集成组态，能够有效优化自己系统控制器的开发流程，缩短产品上市的时间。

WinCC flexible 是一款工业集成自动化（TIA）软件，该软件主要针对机械管理自动化而开发，提供面向程序设计解决方案，可以高效解决机器在运作中进行数据更改，以便于达到最佳的机械自动化管理，该软件被广泛的运用到工厂机械管理，重型机械工程自动化控制检测，在工作中，人们对机械自动化的依赖越来越强，因此操作员必须对控制设备的性能了如指掌，最大程度的提供机械使用透明度，该软件可以更好的解决此难题，通过人机界面(HMI)功能，可以让操作员与机械设备有一个了解通道，提供基于视窗的SIMATIC HMI操作员面板进行集成组态，进而得到最佳的解决方案。

软件下载完成，正常安装即可，如下图所示：

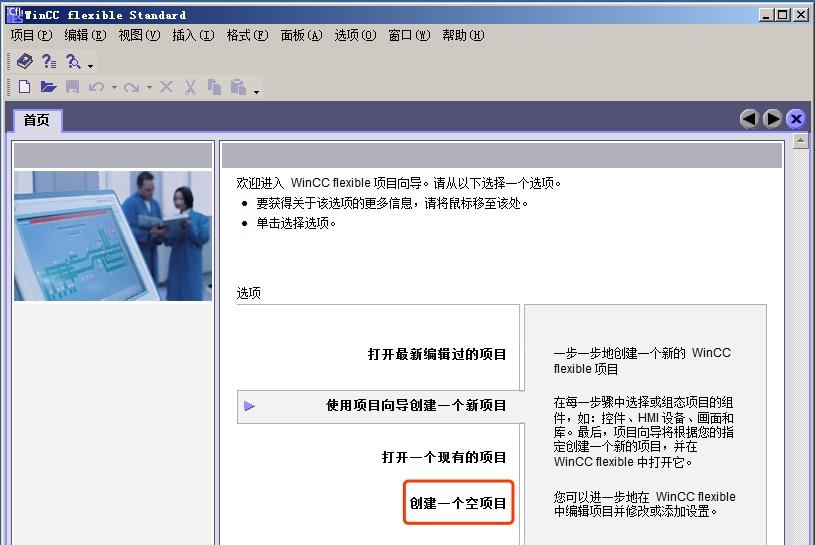

安装完成以后，打开程序，新建一个空项目：

然后选择对应的设备，这里我们使用的是Smart 700 IE，如下图所示：

进入主界面，我们首先创建一个新的连接，设置好对应的参数，如下图所示：

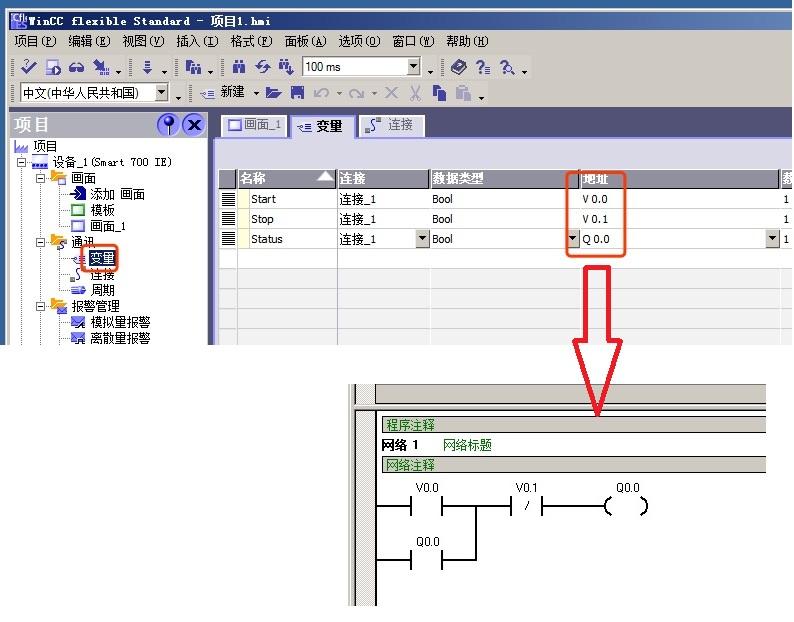

然后，我们创建三个变量，对应PLC程序内的三个变量，如下图所示：

最后我们来编辑画面，如下图所示：

然后为这两个按钮和状态圆形添加对应的事件，也就是跟变量进行绑定：

接下来我们把程序传送到触摸屏中，这里我们可以使用以太网模式，如下图所示：

最后我们在西门子Smart 700 IE触摸屏里面可以很方便的运行起来我们的程序，并且非常方便的操控PLC的动作，如下图所示：

触摸屏的仿真模拟功能，实现桌面窗口调试PLC程序

当我们编写完PLC和触摸屏的程序后，假如没有触摸屏的实物进行演示，我们可以通过【在线模拟】这个功能来实现，今天就和大家分享一下如何应用触摸屏的在线模拟功能。

触摸屏有两种模拟方式：

1、离线模拟仿真 ，在 PC 上仿真工程文件的运行，不与任何装置联机。

2、在线模拟仿真 ，在 PC 上仿真工程文件的运行，此时 PLC 是直接与 PC 连接。

也就是说离线模拟是不需要和PLC之间进行通信，只能模拟触摸屏自身的功能，如按钮背景显示、文字效果、页面切换等。它呢只能检查触摸屏程序一些基本的设置，如果想要调试和控制PLC程序，就必须选择在线模式。那需要准备的东西和具体设置是怎样的呢，下面我们以三菱FX3G型的PLC与威纶通触摸屏进行演示。

PLC与PC连接

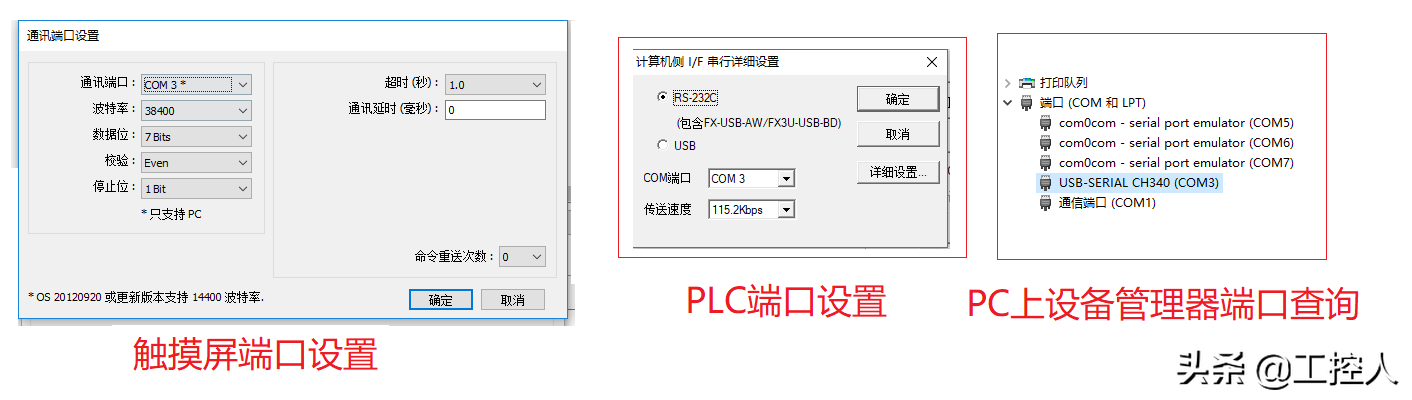

首先我们需要有一台对应程序的PLC、编程线缆(422接口，USB的不行)、编程软件(EBpro)，编程线缆将PLC与电脑进行连接。触摸屏设置主要是系统参数这块，本来如果是触摸屏与PLC通信，我们的通信端口选择为COM2(MT6103ip型号)，那现在是和电脑进行通信就必须选择PLC的驱动的通信端口COM3了，也就是我们平常下载PLC程序时候选择的端口，如果不清楚端口信息，可以在计算机上的设备管理器进行查询，如下图所示：

端口设置

此时我们在触摸屏系统参数的端口设置能够看到COM3加*就提示表示只支持PC通信，设置好以后点击确定，然后在菜单栏的工程文件中选择在线模拟，如果参数设置有不对的地方就会有下面的界面提示：设备无响应无法进行通信。如果参数设置正确，就能模拟真实触摸屏的操作。

PLC无响应提示

我们简单写一个按钮开关和计算圆周长、面积的PLC小程序进行视频演示，可以看到在电脑桌面上出现一个和实际触摸屏一样尺寸的窗口，通过鼠标点击实现与触摸屏一样的功能。
