在PLC编程使用结构文本ST语言编程中使用CASE语句实现移位功能

在PLC进行编程中常常会用到移位指令，大家也都是很熟悉，今天要跟大家聊聊的就是如何使用case语句来实现移位指令的功能。

一、首先条件语句CASE的语法结构和功能

CASE语句 ：用来选择几个分支程序部分之一。选择是基于选择表达式当前值的。

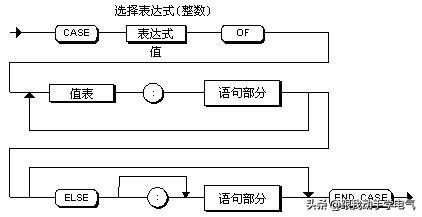

语法：

CASE语句按下列规则执行：

选择表达式必须返回一个整数类型的值。当CASE语句被处理时，程序检查是否选择表达式的值包含在指定的值表之中。如果找到匹配项，列表指定的语句部分将被执行。如果没有发现匹配项，程序选择ELSE后面的语句，或者如果ELSE分支不存在则无语句可执行。

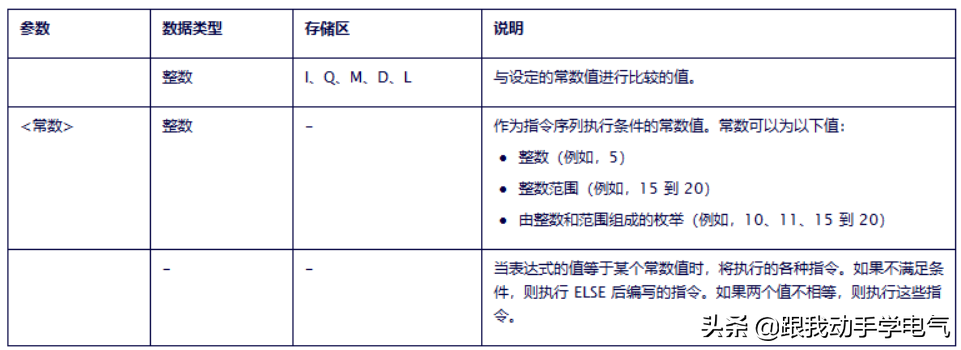

下表列出了case语句的参数：

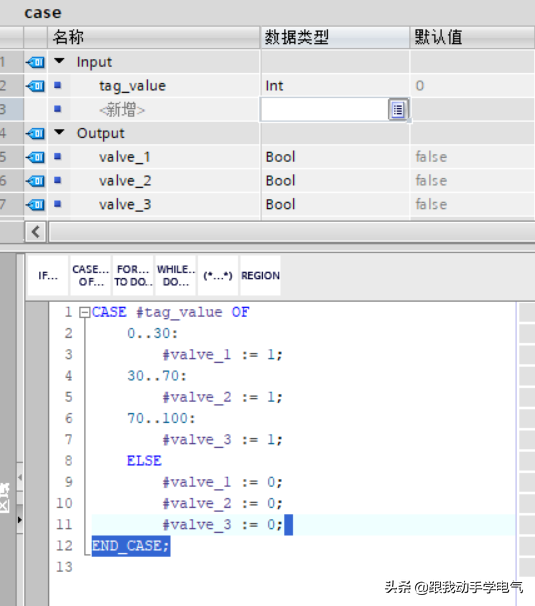

值表 ：包含允许的选择表达式的值。如下面的语句表达：

二、通过一个示例来看看如何通过CASE语句来实现移位的功能

功能要求，当按下启动按钮，六盏灯每隔2s，从左到右依次点亮；当按下停止按钮，灯全部熄灭。

看到本例，相信大家首先想到的就是移位指令，可以很容易实现此功能，今天我们主要要练习的就是CASE语句的使用，所以，看看如何通过CASE语句来实现本例的功能。

编程过程：

1、使用条件语句IF，当按下启动按钮来对灯赋值1（点亮第一盏灯），当按下停止按钮，则对灯赋值0（熄灭所有灯）

IF #START THEN

#LIGHT_TEMP := 1;

ELSIF #STOP THEN

#LIGHT_TEMP := 0;

END_IF;

2、设定时间，间隔2s

#TIME.TON(IN := (#LIGHT_TEMP = 1),

PT := T#2S);

#TIME_1.TON(IN := (#LIGHT_TEMP = 2),

PT := T#2S);

#TIME_2.TON(IN := (#LIGHT_TEMP =4),

PT := T#2S);

#TIME_3.TON(IN := (#LIGHT_TEMP = 8),

PT := T#2S);

#TIME_4.TON(IN := (#LIGHT_TEMP = 16),

PT := T#2S);

#TIME_5.TON(IN := (#LIGHT_TEMP = 32),

PT := T#2S);

3、使用CASE语句来进行选择赋值

CASE #LIGHT_TEMP OF

1:IF #TIME.Q AND #LIGHT_TEMP=1 THEN

#LIGHT_TEMP := 2;

END_IF;

2:IF #TIME_1.Q AND #LIGHT_TEMP=2 THEN

#LIGHT_TEMP := 4;

END_IF;

4:IF #TIME_2.Q AND #LIGHT_TEMP=4 THEN

#LIGHT_TEMP := 8;

END_IF;

8:IF #TIME_3.Q AND #LIGHT_TEMP=8 THEN

#LIGHT_TEMP := 16;

END_IF;

16:IF #TIME_4.Q AND #LIGHT_TEMP=16 THEN

#LIGHT_TEMP := 32;

END_IF;

32:IF #TIME_5.Q AND #LIGHT_TEMP = 32 THEN

#LIGHT_TEMP := 1;

END_IF;

END_CASE;

4、赋值输出

#LIGHT := #LIGHT_TEMP;

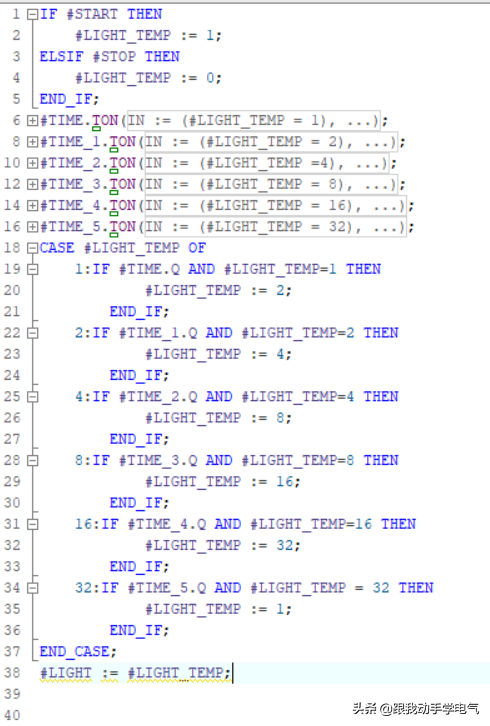

5、完整程序如下图所示：

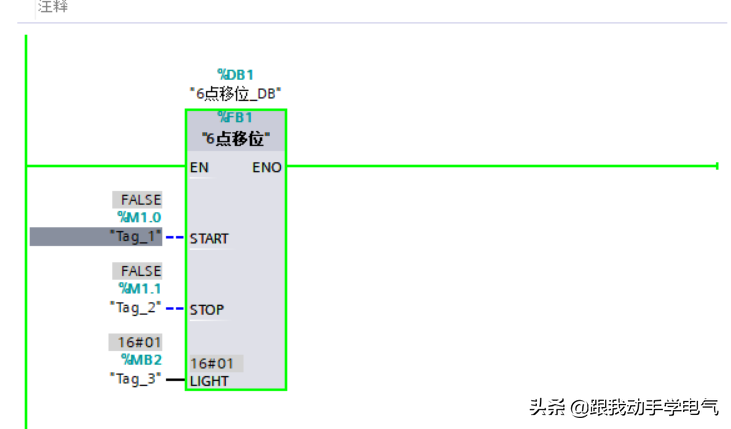

6、仿真运行：

注：通过本示例，主要是跟大家看看case语句的使用，同时，也是通过本示例来看看使用结构文本ST编程的多种方法。

西门子S7-1200编程实例，移位和循环移位指令如何使用？

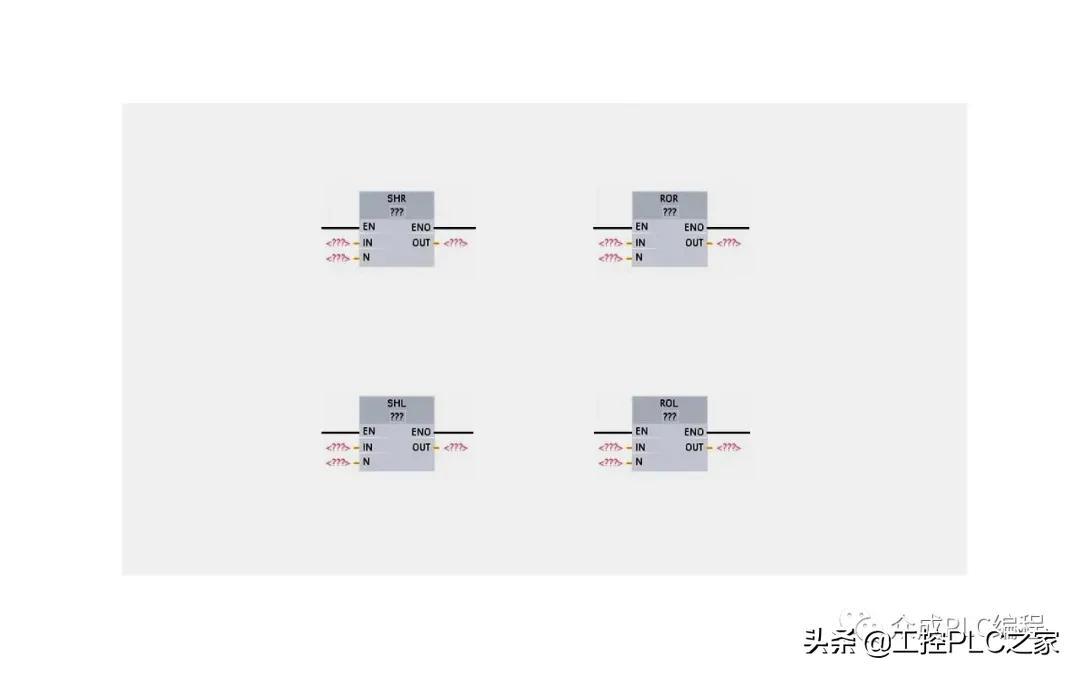

西门子S7-1200的移位指令包括左移位指令和右移位指令，循环移位指令包括循环左移位指令和循环右移位指令。

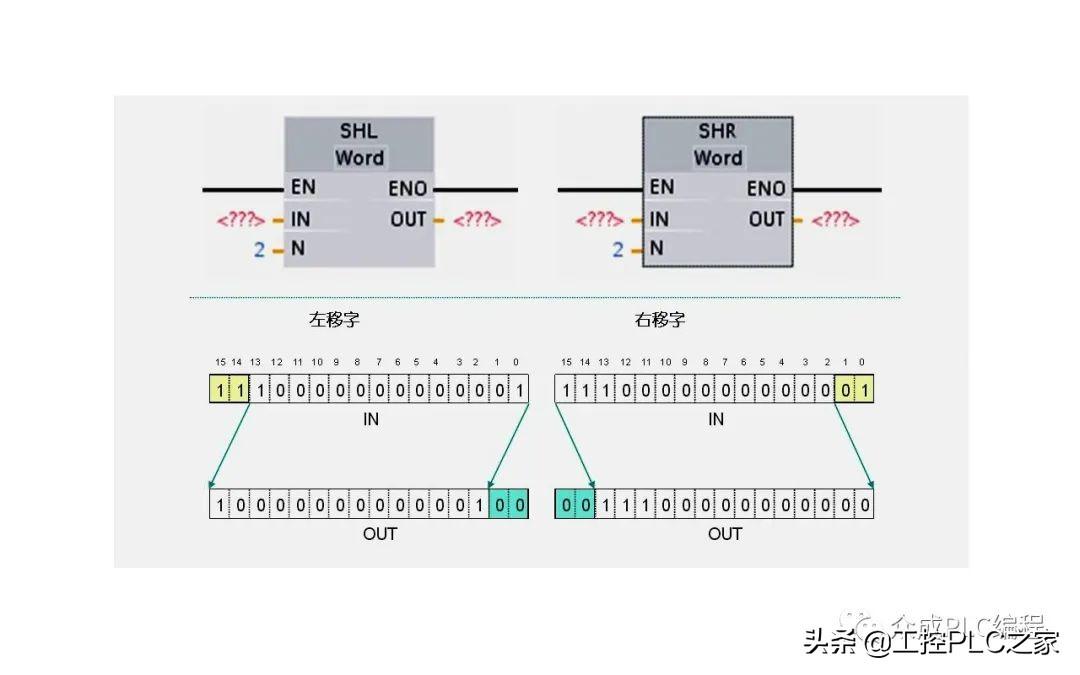

移位指令 。移位指令用于将参数IN的位序列移位，结果送给参数OUT，参数N指定移位的位数。单击移位名称下方可以选择数据类型，移位指令IN和OUT端支持的数据类型为字节BYTE、字WORD、双字DWORD。移位时用0填充移位操作清空的位。

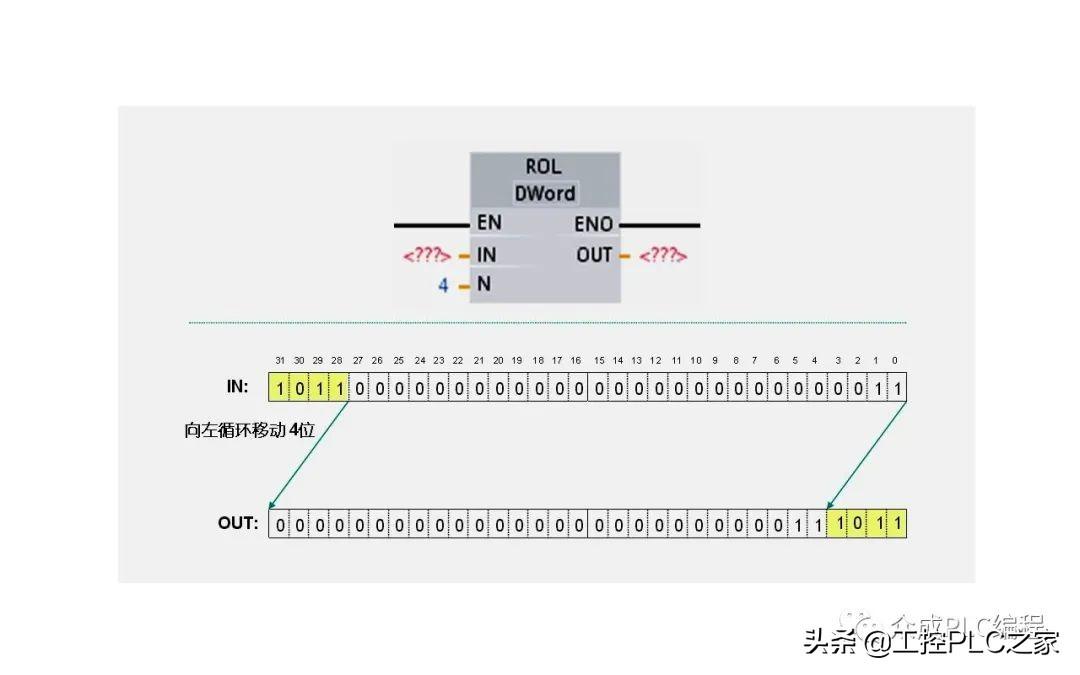

循环移位指令 。循环指令用于将参数IN的位序列循环移位，结果送给参数OUT，参数N定义循环移位的位数。单击移位名称下方可以选择数据类型，移位指令IN和OUT端支持的数据类型为字节BYTE、字WORD、双字DWORD。移位时从目标值一侧循环移出的位数据，将循环移位到目标值的另一侧，因此原始位值不会丢失。

下面我们通过一个简单的实例来介绍移位指令如何使用。按下I1.2，将MB100中存储的数据左移2位送到MB200中，按下I1.3将MW100中存储的数据右移2位送到MW300中。

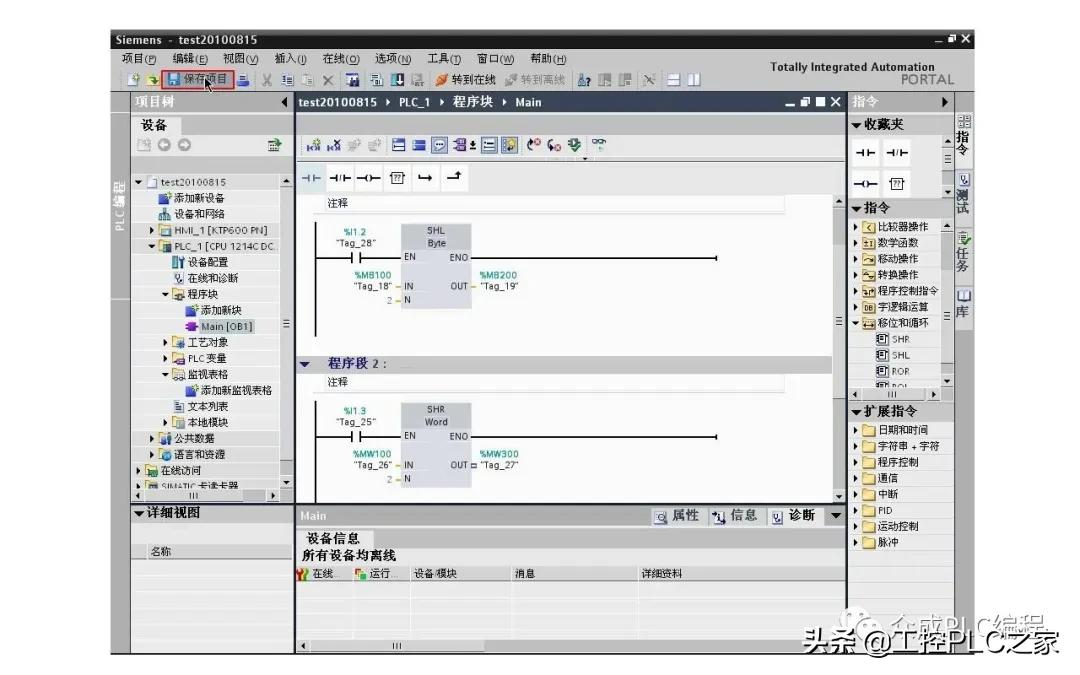

一、编写程序。在项目视图中打开OB1，在指令树中拖拽左移位指令到程序段1中，选择数据类型为字节，在移位指令的使能端插入常开触点I1.2，输入IN参数MB100，输入N参数2，输入OUT参数为MB200。在指令树中拖拽右移位指令到程序段2，选择数据类型为字，在移位指令的使能端插入常开触点I1.3，输入IN参数MW100，输入N参数2，输出参数OUT为MW300。这样一个简单的移位指令的实例就完成了，单击保存项目按钮保存项目。

二、编译、下载程序到PLC。在项目树中选中程序块，单击下载按钮将所有块下载到PLC。

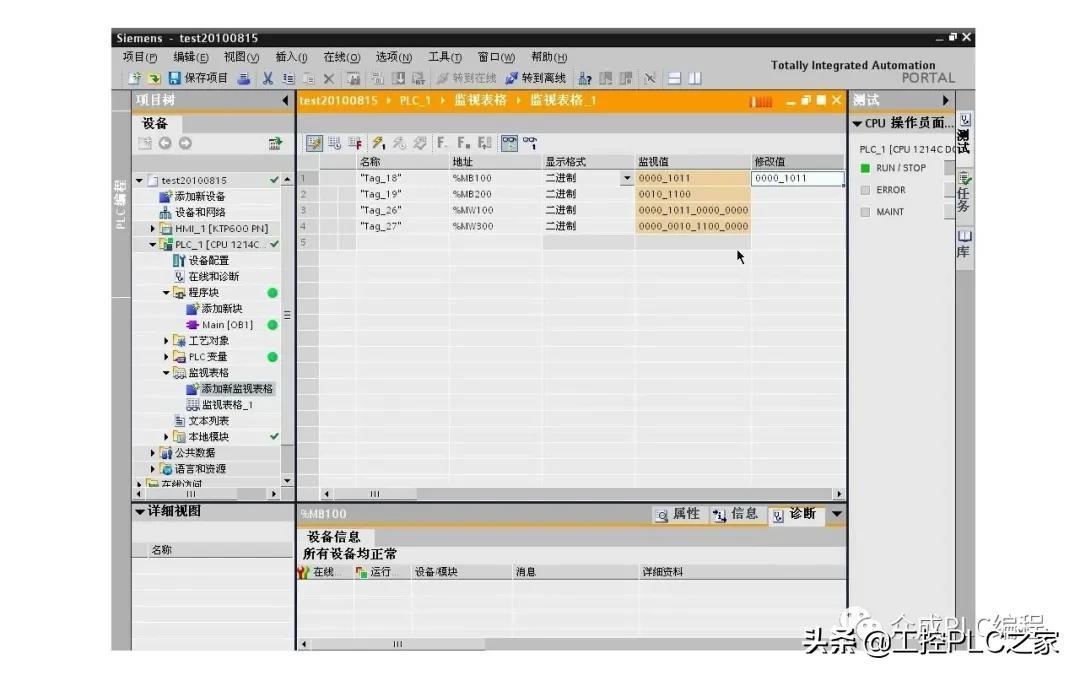

三、查看程序运行情况。单击“转到在线”按钮，在项目树中单击打开监视表格文件夹，双击添加新监视表格，可以看到项目树中添加了监视表格，同时在工作区打开了监视表格编辑器，输入地址MB100和MB200、MW100和MW300，显示格式为二进制，单击监视按钮观察程序的运行情况，在监视表格中修改MB100为01011，按下I1.2可以看到MB200的值变为MB100的值左移2位的结果，按下I1.3可以看到MW300的值变为MW100的值右移2位的结果。
