西门子S7-200 PLC向导编程控制伺服,分享实用案例让你定位入门

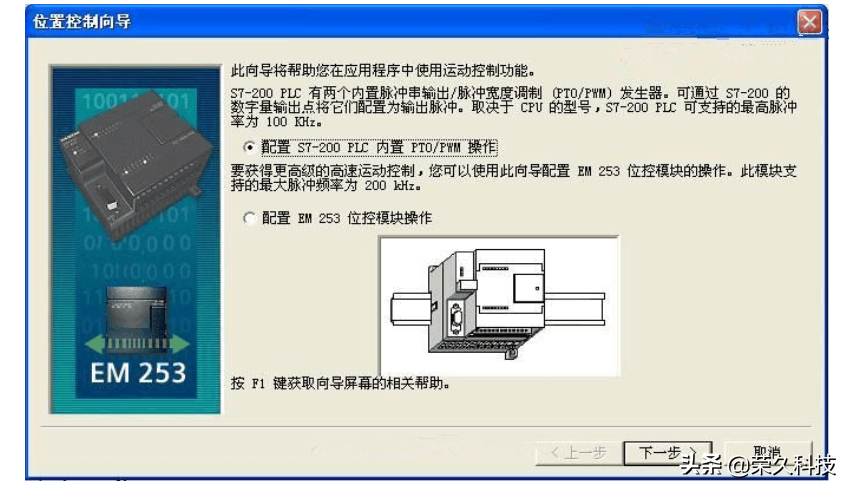

此文给大伙分享的是关于西门子S7-200PLC利用向导编程控制伺服,其产生脉冲的一个实例,让学习PLC的人群对向导编程控制有更进一步的认识,它的使用向导编程如下:

1、使用PLC自带的高速脉冲输出

2、选择端口为Q0.0

3、选择输出为PTO脉冲

4、设置最高速度和起始速度

5、设置加减速时间

6、绘制运动轨迹

7、分配寄存器地址

8、完成配置

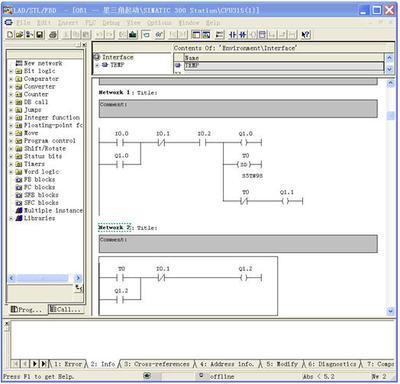

9、编写程序

以上,欢迎动动手分享及收藏!

PLC是怎么控制伺服电机的?PLC使用脉冲方式控制伺服电机的方式

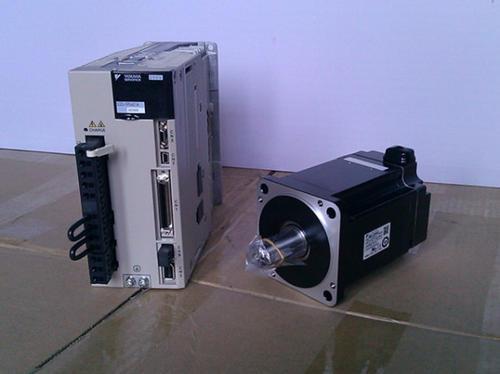

PLC是怎么控制伺服电机的?

在回答这个问题之前,首先要清楚伺服电机的用途,相对于普通的电机来说,伺服电机主要用于精确定位,因此大家通常所说的控制伺服,其实就是对伺服电机的位置控制。其实,伺服电机还用另外两种工作模式,那就是速度控制和转矩控制,不过应用比较少而已。

速度控制一般都是有变频器实现,用伺服电机做速度控制,一般是用于快速加减速或是速度精准控制的场合,因为相对于变频器,伺服电机可以在几毫米内达到几千转,由于伺服都是闭环的,速度非常稳定。转矩控制主要是 控制伺服电机的输出转矩,同样是因为伺服电机的响应快。应用以上两种控制,可以把伺服驱动器当成变频器,一般都是用模拟量控制。

伺服电机最主要的应用还是定位控制,位置控制有两个物理量需要控制,那就是速度和位置,确切的说,就是控制伺服电机以多快的速度到达什么地方,并准确的停下。

伺服驱动器通过接收的脉冲频率和数量来控制伺服电机运行的距离和速度。比如,我们约定伺服电机每10000个脉冲转一圈。如果PLC在一分钟内发送10000个脉冲,那么伺服电机就以1r/min的速度走完一圈,如果在一秒钟内发送10000个脉冲,那么伺服电机就以60r/min的速度走完一圈。

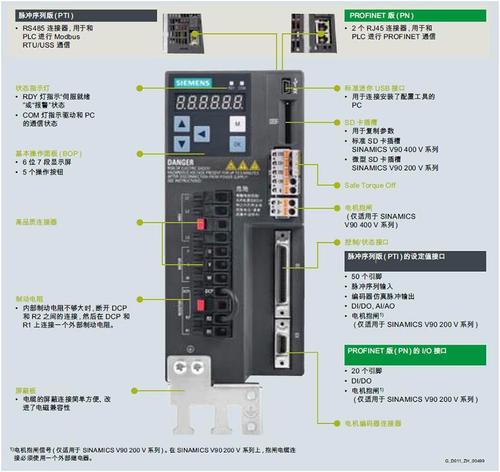

所以,PLC是通过控制发送的脉冲来控制伺服电机的,用物理方式发送脉冲,也就是使用PLC的晶体管输出是最常用的方式,一般是低端PLC采用这种方式。而中高端PLC是通过通讯的方式把脉冲的个数和频率传递给伺服驱动器。比如:

Profibus-DP CANopen、MECHATROLINK-II、EtherCAT等等。

这两种方式只是实现的渠道不一样,实质是一样的,对我们编程来说,也是一样的。这也就是我想跟大家说的,要学习原理,触类旁通,而不是为了学习而学习。

对于程序编写,这个差别很大,日系PLC是采用指令的方式,而欧系PLC是采用功能块的形式。但实质是一样的,比如要控制伺服走一个绝对定位,我们就需要控制PLC的输出通道,脉冲数,脉冲频率,加减速时间,以及需要知道伺服驱动器什么时候定位完成,是否碰到限位等等。无论哪种PLC,无非就是对这几个物理量的控制和运动参数的读取,只是不同PLC实现方法不一样。

今日技术分享到这里,对plc技术感兴趣的小伙伴可以在评论区留言,看到会第一时回复您的疑问,感谢大家的观看。

相关问答

三菱PLC控制伺服电机脉冲频率和脉冲数量如何计算-懂得

齿轮比=编码器分辨率/电机每转脉冲数比如台达伺服分辨率是160000,这个设定齿轮比分母16,然后分子设定10,就是16:10=10000脉冲一圈齿轮比=编码器分...

三菱plc怎样发脉冲给伺服电机?

PLC通过其工作原理给伺服电机发脉冲信号。具体如下:当可编程逻辑控制器投入运行后,其工作过程一般分为三个阶段,即输入采样、用户程序执行和输出刷新三个阶段...

伺服电机怎么连接plc和编程?

伺服电机怎么连接plc和编程,这个首先要看你使用伺服电机的哪种模式,有位置模式、速度模式以及转矩模式,位置模式一般用于定位功能的,最常见最简单的方式就是...

PLC发脉冲给伺服?

1可以通过2因为PLC可以通过数字输出口向伺服发出脉冲信号,控制伺服的运动3在实际应用中,PLC不仅可以控制伺服的运动,还可以进行逻辑判断、数据处理等功能,...

欧姆龙plc控制伺服编程实例?

以下是一个欧姆龙PLC控制伺服的简单实例。假设有一个工控系统需要控制一个伺服电机,实现简单的位置控制。具体实现步骤如下:1.确定控制器和伺服的型号、通...

谁能给我个脉冲首轮通过PLC控制伺服电机的程序?PLC为FX1n-24MT-001?

这个估计不能成功,因为手轮速度是随时变化的,FX1N好像不支持,只有FX2N-10GP,10GM和20GM支持手轮脉冲发生器。这个估计不能成功,因为手轮速度是随时变化的,FX1...

伺服控制器跟PLc通讯是怎样编程啊?

伺服电机与PLC的程序主要为方向和产生脉冲。难点在设置伺服控制器参数及PLC外围接线。伺服电机与PLC的程序主要为方向和产生脉冲。难点在设置伺服控制器参数...

伺服驱动器给PLC的是什么信号?PLC还要编程吗?

最常用的方式就是PLC发送脉冲到伺服电机驱动器,伺服电机驱动器再控制电机旋转。伺服驱动器除了供电的电源线外,一般至少还要接三条线缆。第一条是连接伺服电...

伺服驱动器如何和PLC连线?

这具体要细看伺服驱动器的控制接线图,先找出脉冲控制线、方向控制线、刹车控制线、应急控制线、左行程控制线、右行程控制线等,然后将这些定义线与plc进行连接...

PLC控制伺服电机,它转动位置的脉冲数该如何计算?

原理是这样的,伺服驱动器控制电机转一定的距离,由固定在电机上的编码器反馈已转动的距离,驱动器根据编码器的反馈再来调整距离,就是闭环反馈系统。而PLC编程...
