《PLC》补考试题

一、填空题（45分）

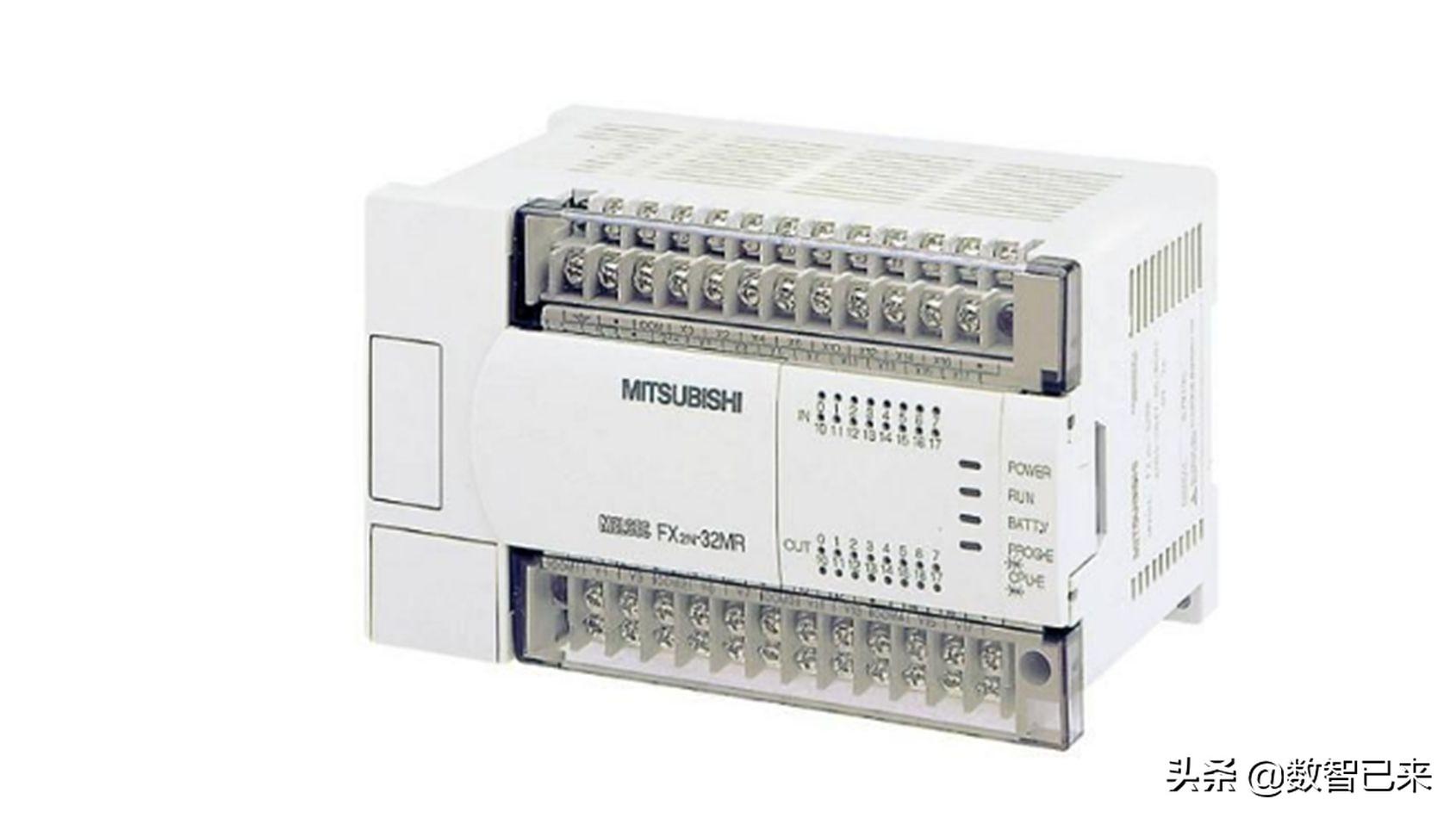

1、型号为FX2N-32MR的PLC，它表示的含义包括如下几部分：它是 基本 单元，内部包括 CPU 、 存储器 、输入输出口及 电源 ；其输入输出总点数为 32 点，其中输入点数为 16 点，输出点数为 16 点；其输出类型为 继电器型 。

2、FX2N系列PLC中，输入继电器用 X 表示，输出继电器用 Y 表示，辅助继电器用 M 表示，定时器用 T 表示，计数器用 C 表示，状态继电器用 S 表示。

3、PLC的输出指令OUT是对继电器的 线圈 进行驱动的指令，但它不能用于 输入继电器 。

4、采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K 500 ；如果选用定时器T210，其定时时间常数值应该设定为K 5000 。

5、采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为 MPS 、 MRD 和 MPP ，其中 MPS 和 MPP 指令，必须成对出现，而且这些栈指令连续使用应少于 11 次。

5、三菱FX2N系列PLC的STL步进梯形的每个状态提供了三个功能： 驱动处理 、 转移条件 、 相继状态 。

6、梯形图应该按照从——到——、从——到——的顺序画。

一、简答题（30分）

1、简答PLC系统与继电接触器系统工作原理的差别。（10分）

组成器件不同；

触点数量不同；

实施控制的方法不同；

2、简答三菱FX2N系列PLC的STL步进梯形指令有什么特点？（10分）

转移源自动复位；

允许双重输出；

主控功能。

工作方式不同。

3、PLC中用户程序的完成由哪几个阶段组成？（10分）

由输入采样、程序执行、输出刷新三部分组成。

三、设计（25分）

1、控制要求：实现两地控制一盏灯。写出地址表并画出梯形图。（10分）

2、控制要求：实现一台电机的正反转。写出地址表并画出梯形图。（15分）

PLC教学3——块操作指令及栈操作指令

块操作指令

1） 串联电路块的并联（块或操作指令）----OLD

两个或两个以上触点串联形成的支路叫串联电路块

OLD功能：用于串联电路块的并联连接

例 块或操作指令应用

使用说明：

（1）除在网络块逻辑运算的开始使用LD或LDN指令外，在块电路的开始也要使用LD或LDN指令。

（2）每完成一次块电路的并联时要写上OLD指令。

（3）OLD指令无操作数

2）并联电路块的串联连接指令（块与操作）----ALD

用于将以LD或LDN起始的并联电路块和另外的LD或LDN起始的并联电路块串联连接

例 块与(ALD) 指令的应用

使用说明：

在块电路开始时要使用LD或LDN指令。

在每完成一次块电路的串联连接后要写上ALD指令。

ALD指令无操作数

栈操作指令

S7-200系列PLC使用9层堆栈来处理所有逻辑操作，和计算机中的堆栈结构相同。堆栈是一组能够存储和取出数据的暂存单元，其特点是"后进先出"。每一次进行入栈操作，新值放入栈顶，栈底值丢失；每次进行出栈操作，栈顶值弹出，栈底值补进随机数。

（1）逻辑入栈指令（LPS）

逻辑入栈指令又称为分支电路开始指令。在梯形图的中的分支结构中，可以形象地看出，它生成一条新的母线，其左侧为原来的主逻辑块，右侧为新的从逻辑块，因此可以直接编程

从堆栈使用来上来讲，LPS指令的作用是把新的分支母线的状态压入堆栈栈顶。

2．逻辑读栈（LRD）逻辑读栈指令在梯形图分支结构中，当新母线左侧为主逻辑块时，LPS开始右侧的第一从逻辑块编程，LRD开始第二个以后的从逻辑块编程。

3．逻辑出栈指令（LPP）逻辑出栈指令又称为分支结束指令。在梯形图分支结构中，LPP用于LPS产生的新母线右侧的最后一个从逻辑块编程。弹出分支母线的状态出堆栈。

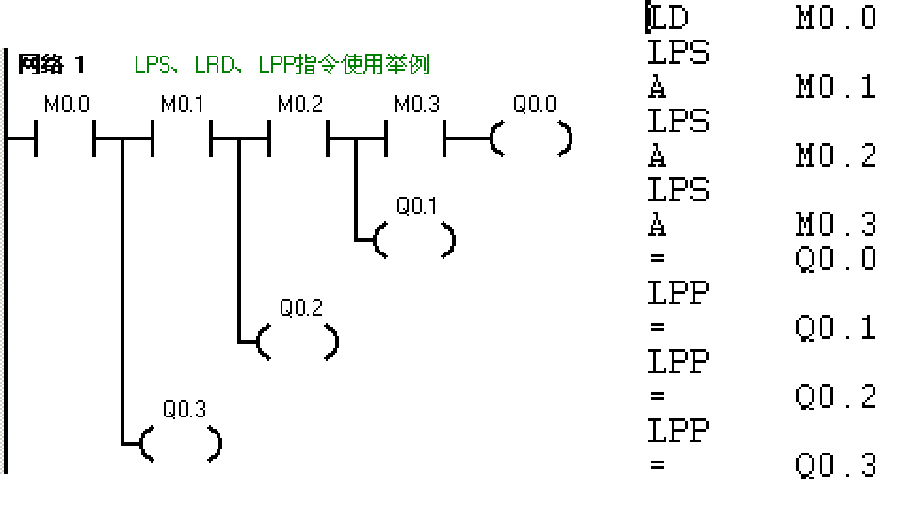

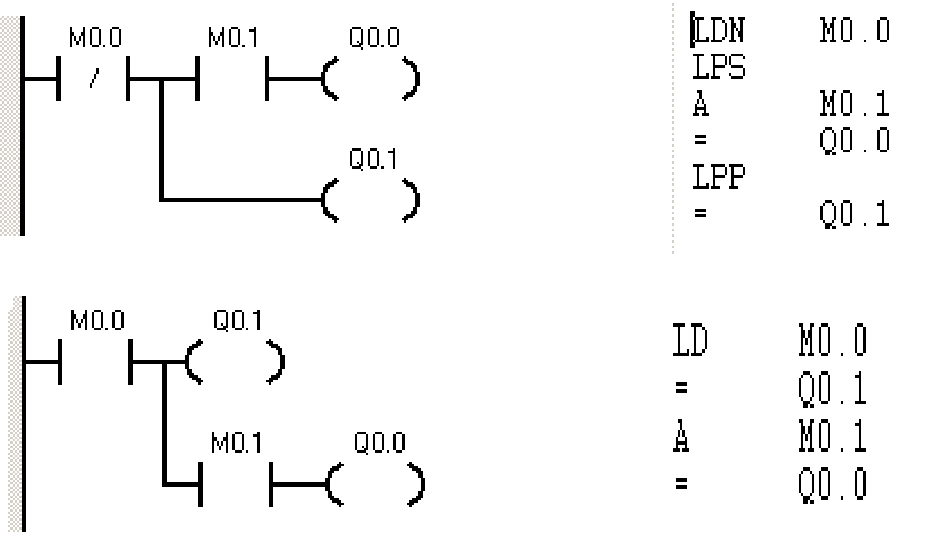

例 LPS、LRD、LPP应用举例

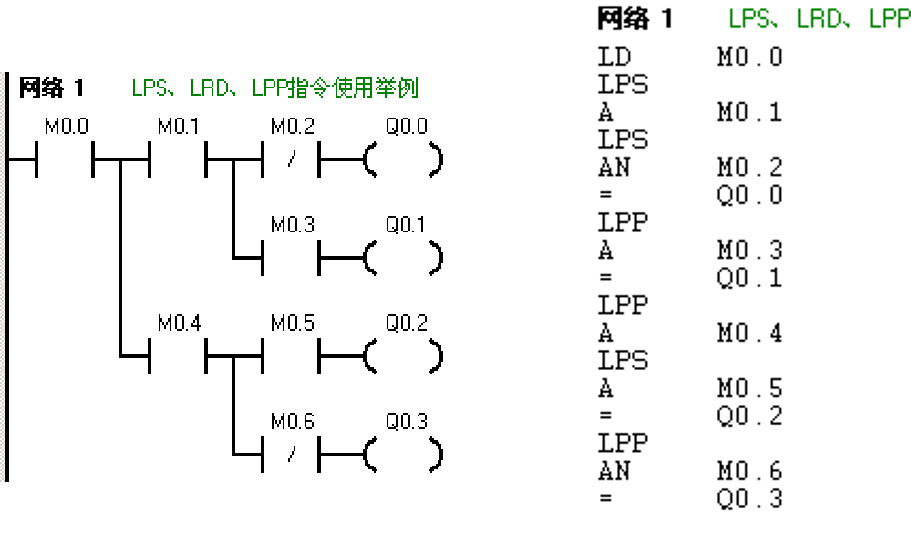

例 LPS、LRD、LPP应用举例

使用说明：

由于受堆栈空间的限制（9层堆栈），LPS、LPP指令连续使用时应少于9次

LPS、LPP指令必须成对使用，它们之间可使用LRD指令。

LPS、LPP、LRD指令无操作数。
