一、SD卡的作用类别

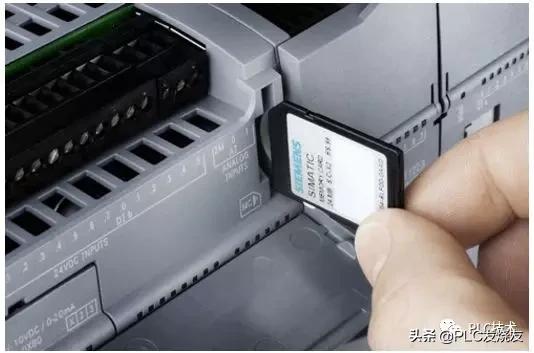

S7-1200提供了专用的SD卡，支持4M/12M/24M/2G SD卡，该卡可作为程序卡、传送卡、或更新硬件及解除密码使用

S7-1200CPU使用的存储卡为SD卡，存储卡中可以存储用户项目文件，有如下几种主要功能：

1、作为CPU的装载存储区，用户项目文件可以仅存储在卡中，CPU中没有项目文件 ，离开存储卡无法运行。

2、在没有编程软件的情况下，作为向多个S7-1200PLC传送项目文件的介质。

3、忘记密码时，清除CPU内部的项目文件和密码。

4、24MB以上存储卡可以用于更新S7-1200CPU的固件版本

二、SD的卡作用之一传送卡

1、把SD卡设置成传输卡后，可实现两个功能的使用：

（1） 用于将程序从存储卡中复制到CPU的内部装载存储区，当把MC卡插入到PLC的插卡槽后，CPU首先会清除内部装载存储器的用户程序及任何强制值，然后把程序卡的程序，复制到CPU的内部装载存储器中，传送过程完成后，必须取下存储卡

（2）可以用于删除PLC设置的密码，当PLC加密并且又忘记密码后，可把一张空的传送卡插入到PLC的插卡槽，CPU会清除PLC设置的密码及所有程序

2、如何创建传送卡：

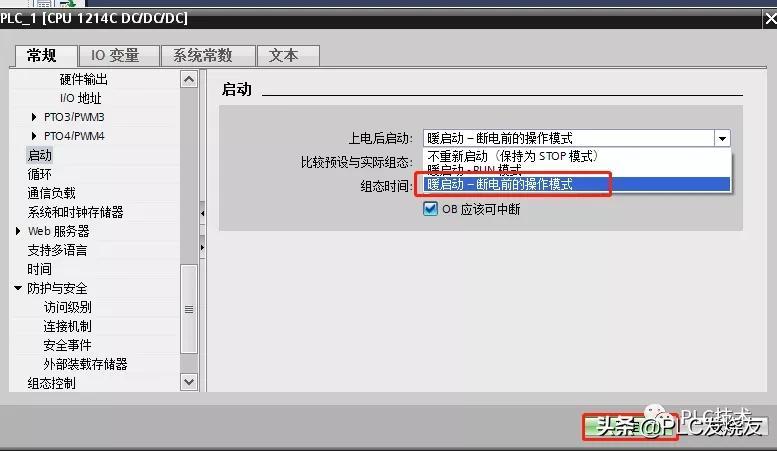

（1）在创建传送卡，将程序复制到存储卡之前，必须先组态CPU的启动参数（组态为暖启动 ）若未组态CPU的启动参数，则程序从程序卡中复制到CPU的装载存储器后，CPU不会自动切换到运行状态

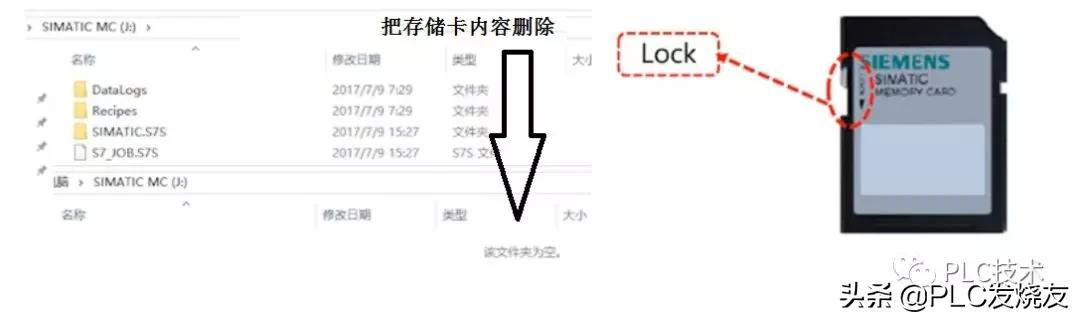

（2）将不受写保护的空白SD卡插入到与PC相连的读卡器中，若存储卡处于写保护模式，则应滑动保护开关，使其“LOCK”位置。若使用前发现存储卡中有内容的，需要先删除卡中的内容（务必不能格式化 ）删除“S7-JOB.s7s”文件以及任何现有文件夹

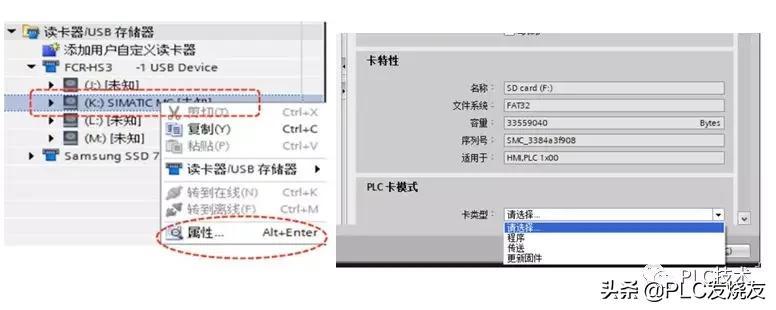

（3）在TIA PORTAL软件的项目视图下，点击左侧”项目树“--->"读卡器/USB存储器" --->读卡器，右击存储卡的路径，选择“属性”，此时出现存储卡对话框，在卡的类型中选择传送卡，表示该卡作为传输卡

（4）把编写的项目程序放入存储卡中，通过在项目树中选CPU设备，将该CPU拖动到存储卡中或复制CPU设备，将其粘贴到存储卡中，此时会弹出“装载预览对话框”然后点击下载，就可以把程序复制到传输卡中

3、把传送卡中的程序传输到PLC

在CPU断电的情况下把SD卡插入到PLC中，重新上电后CPU会将程序复制到PLC的内部装载存储器，复制过程中，RUN/STOP呈绿色及黄色交替闪烁当RUN/STOP为黄色闪烁时，表示完成程序复制，此时可取下存储卡

三、SD的卡作用之一清除密码

如果忘记之前所设的S7-1200的密码时，可通过“恢复出厂设置”无法清除S7-1200内部的程序和密码，因此我们必须使用存储卡；具体操作如下：

使用一张存储卡，插在电脑读卡器中，清空内部文件在TIA PORTAL中将存储卡的工作模式改成“传送”卡 （参考传输卡的操作方式）将S7-1200设备断电插入存储卡到S7-1200CPU上将S7-1200设备上电，此时CPU会停止，当“MAINT”指示灯闪烁，将S7-1200设备断电取出存储卡后，将S7-1200设备上电，此时CPU密码及程序清除完成

四、SD的卡作用之固件升级

使用SD卡对PLC进行固件升级时需注意：务必使用24M以上的存储卡才可以对PLC的固件进行升级，每个订货号对应的CPU都有相应的固件，需要下载与之对应的 固件版本

更新CPU的固件具体步骤如下：

（1）使用电脑通过读卡器清除存储卡中内容。注意：不要格式化存储卡！

（2）下载好固件文件并解压缩，得到一个“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夹。

（3）将“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夹拷贝到存储卡中。

（4）将存储卡插到CPU1200卡槽中。此时CPU会停止，“MAINT”指示灯闪烁。

（5）将CPU断电上电 。CPU的“RUN/STOP” 指示灯黄绿交替闪烁说明固件正在更新中；“RUN/STOP” 指示灯亮黄色，“MAINT”指示灯闪烁说明固件更新已经结束。

（6）拔出存储卡

（7）再次将CPU断电上电

我们可以在TIA PORTAL 软件--->在线和诊断--->诊断--->常规 中在线查看CPU目前的固件版本

S7-1200的固件版本下载链接

http://www.ad.siemens.com.cn/productportal/prods/s7-1200_plc_easy_plus/01-resource/08-online_download.htm#firm

五、SD的卡作用之程序卡

SD卡除了以上的功能以外还可以用来作为CPU的外部装载存储器，在CPU中插入程序卡将清除CPU内部装载存储器的所有内容（用户程序和所有强制值）CPU然后执行外部装载存储器中的程序，如果将数据下载插有程序卡的CPU，将仅更新外部装载存储器，因为CPU内部的装载存储器在插入程序卡时已删除，所以必须将程序卡留在CPU上，如果取出程序卡，CPU将切换到STOP模式，错误指示灯闪烁，提示程序卡已取出。

程序卡的使用过程与传输卡的使用过程一样，首先需要制作好程序卡（在上面选择传输卡的路径一致）然后把做好的程序复制到程序卡中；再在读卡器中取出存储卡，CPU断电后把卡插入卡槽后再次上电即可

回复：西门子全套，领西门子全系列电子资料包

西门子1200你用过吗？如何快速编写程序？西门子入门教程！

TIA 软件使用入门

1.1 S7-1200 PLC 简介

S7-1200 PLC (Programmable Logic Controller) 是西门子公司推出的一款PLC，主要面向简单而高精度的自动化任务。

S7-1200设计紧凑、组态灵活且具有功能强大的指令集，这些特点的组合使它成为控制各种应用的完美解决方案。

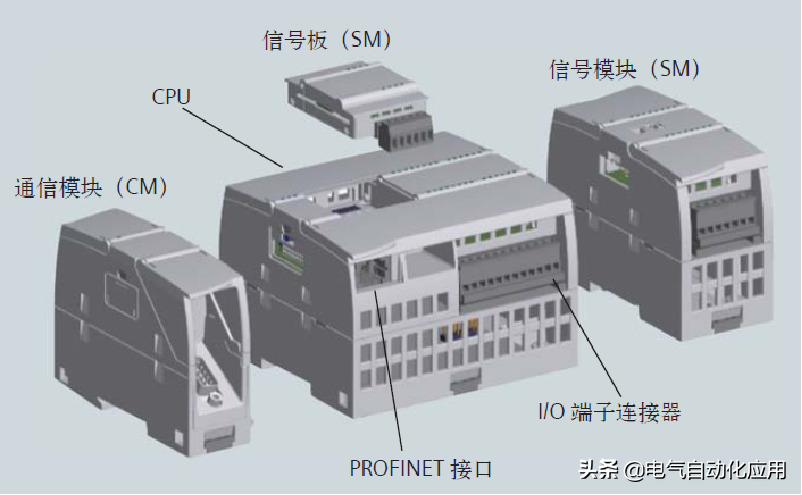

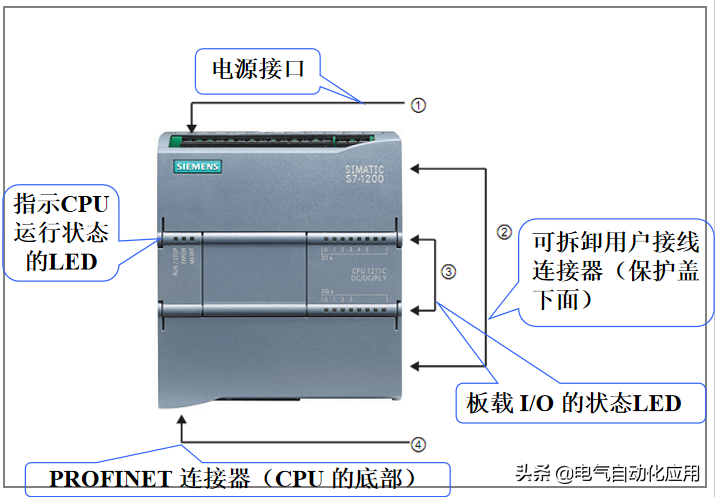

CPU将微处理器、集成电源、输入电路和输出电路组合到一个设计紧凑的外壳中以形成功能强大的PLC。

CPU根据用户程序逻辑监视输入并更改输出，用户程序可以包含布尔逻辑、计数、定时、复杂数学运算以及与其它智能设备的通信。

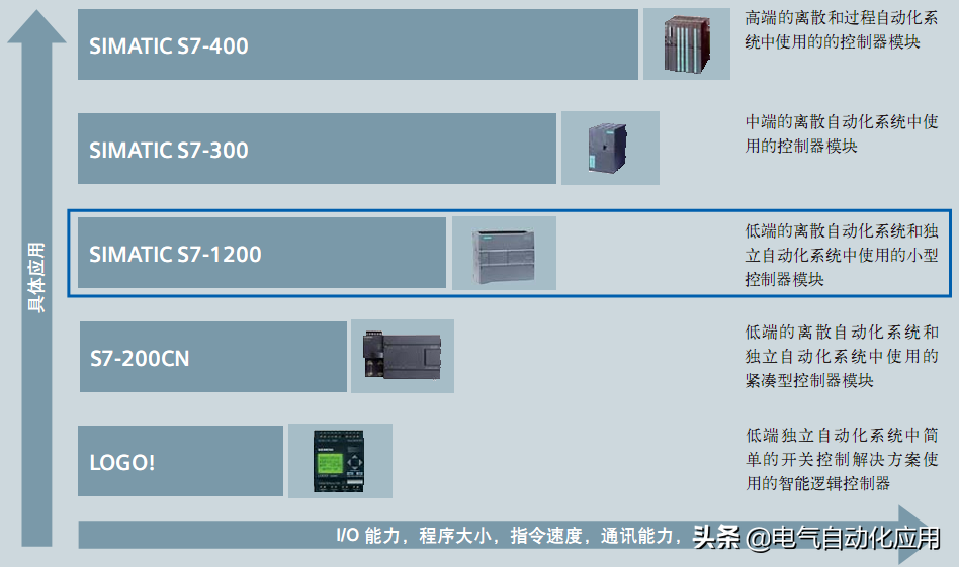

S7-1200 PLC在西门子PLC系列产品中的定位

2、整体介绍

登陆界面 任务 – 导向型操作；通过简单直观的操作来实现任务的快速处理

项目界面 项目的分级组织；所有的编辑器，参数和数据都在一个界面中

3、一个简单例子

1新建项目；

2组态设备（PLC，HMI）和网络；

3PLC编程；

4组态面板；

5项目视图；

6下载项目；

7运行调试。

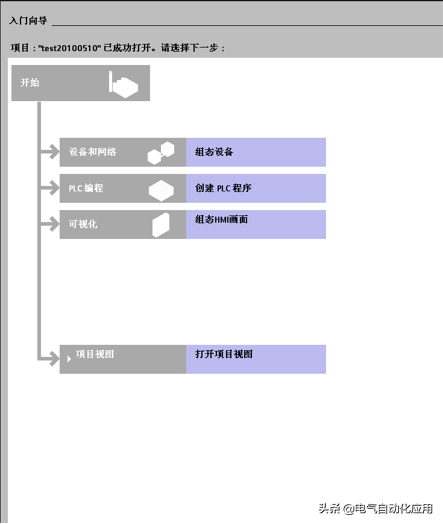

选择“创建新项目”，输入项目名称“test20100510”，单击“创建”按钮则自动进入“入门向导”画面

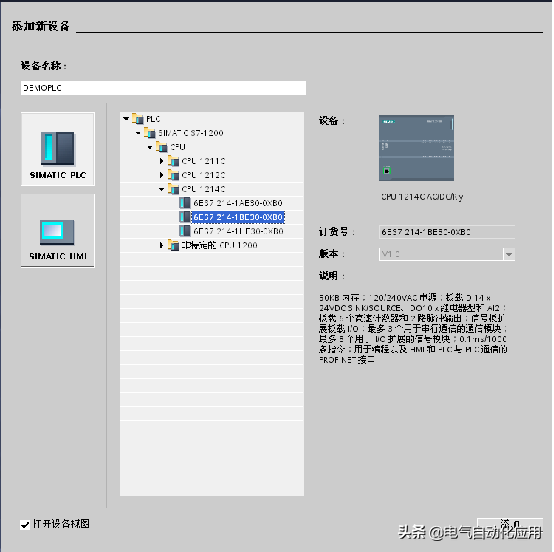

单击“组态设备”项开始对S7-1200的硬件进行组态，选择“添加新设备”项，右侧显示“添加新设备”画面

重新选择“添加新设备”，单击“SIMATIC HMI”大按钮，在中间的目录树中则显示HMI设备，通过单击每项前的（下三角）图标“HMISIMATIC基本面板6’’Display”，选择对应订货号的屏

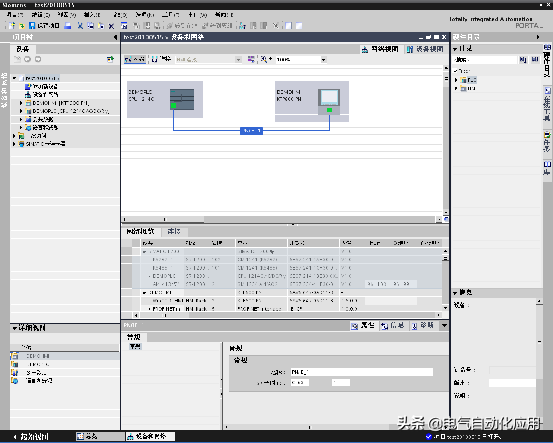

单击“网络视图”中呈现绿色的CPU1214C的PROFINET网络接口，按住鼠标左键拖动至呈现绿色的KTP屏的PROFINET网络接口上，则二者的PROFINET网络就连上了，可以在“网络属性对话框”中修改网络名称。

对PLC进行设备组态

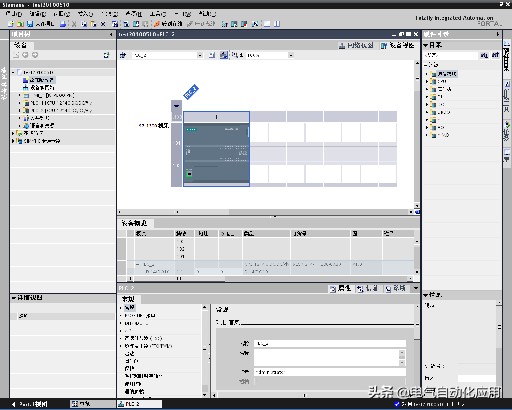

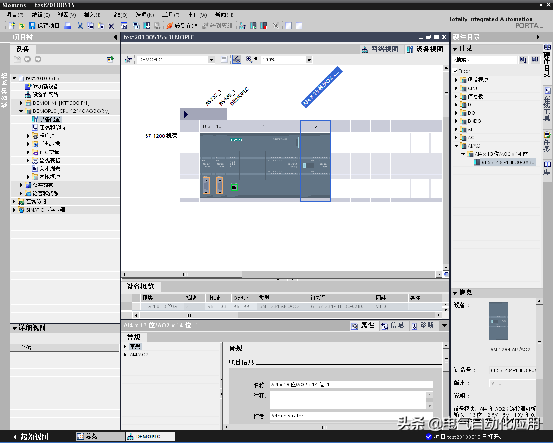

在项目视图中，打开项目树下的“DEMOPLC”项，双击“设备配置”项打开“设备视图”

对PLC进行编程

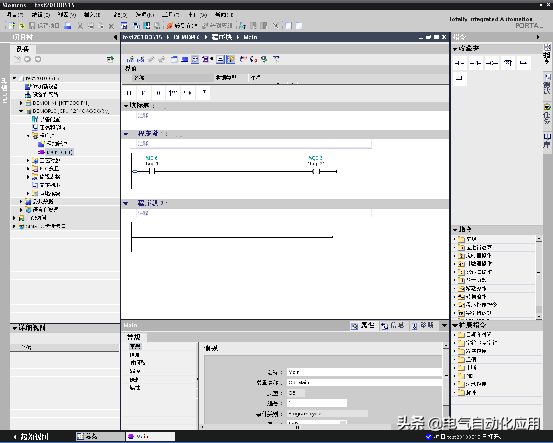

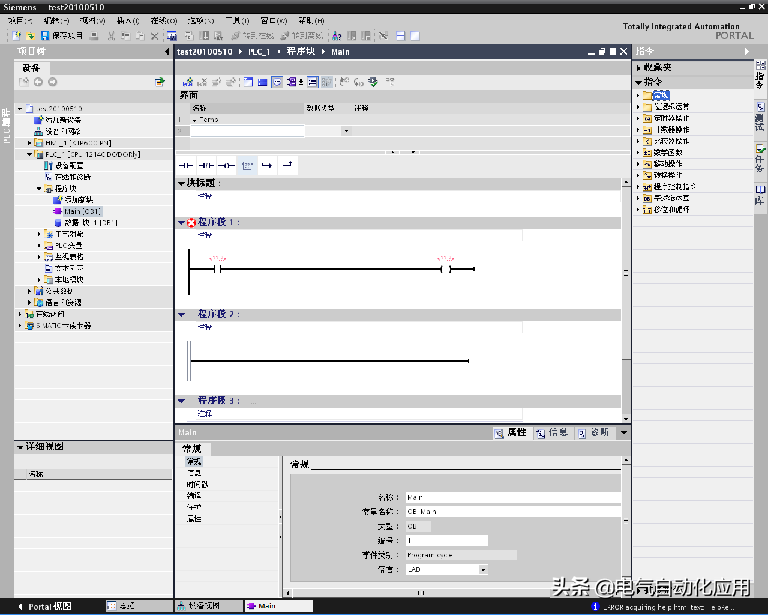

单击左下角的“起始视图”回到向导画面，单击左侧的“PLC编程”项，可以看到选中“显示所有对象”时，右侧显示了当前所选择PLC中的所有块，双击“main”块，打开程序块编辑界面。

此处仅是为了演示项目，在面板画面上组态一个I/O域，当按下按钮I0.6，Q0.3亮时，面板上的I/O域显示“1”，否则显示“0”。

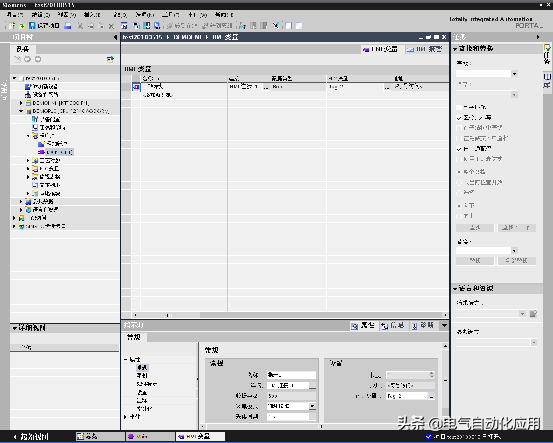

向导画面，单击左侧的“可视化”项开始HMI的组态。在中间侧选择“编辑HMI变量”，双击右侧表格中的“HMI变量”对象，则打开HMI变量组态画面

双击“名称”栏下的“添加新对象”，修改将要添加的HMI变量名称为“指示灯”，在属性对话框的“常规—设置”项下点击“PLC变量”编辑框右侧的“”按钮选择“PLC变量”下的地址Q0.3。

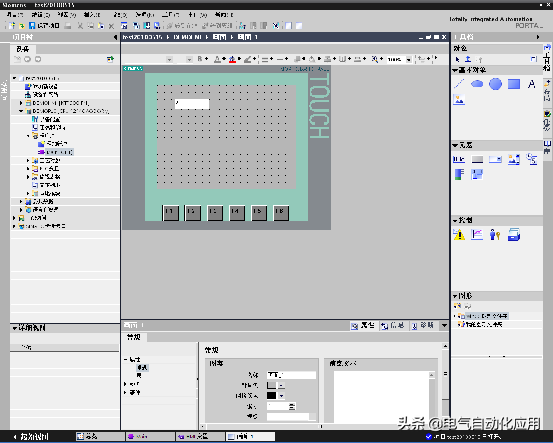

单击左下角的“起始视图”回到向导画面，选择中间侧 “编辑画面”，双击右侧表格中的“画面_1”对象，打开画面编辑界面

拖动右侧“工具箱”下“元素”里的I/O域图标到画面中，在I/O域的属性对话框“常规—过程”项下点击“变量”编辑框右侧的“”按钮添加“HMI变量指示灯”，设置显示格式为“二进制”

下载项目

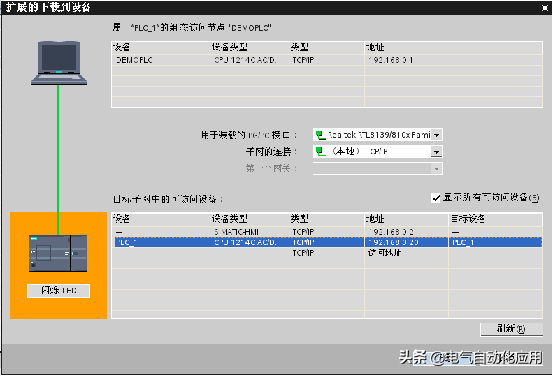

打开“扩展的下载到设备”对话框，勾选“显示所有可访问设备”，若已将编程计算机和PLC连接好的话，将显示当前网络中所有可访问的设备

下载PLC，HMI程序

运行调试

二 S71200如何上传程序？

1200系列程序如何从设备上传至电脑？

首先你需要一个笔记本和一根网线，将网线连接到电脑和S1200上。

上载操作

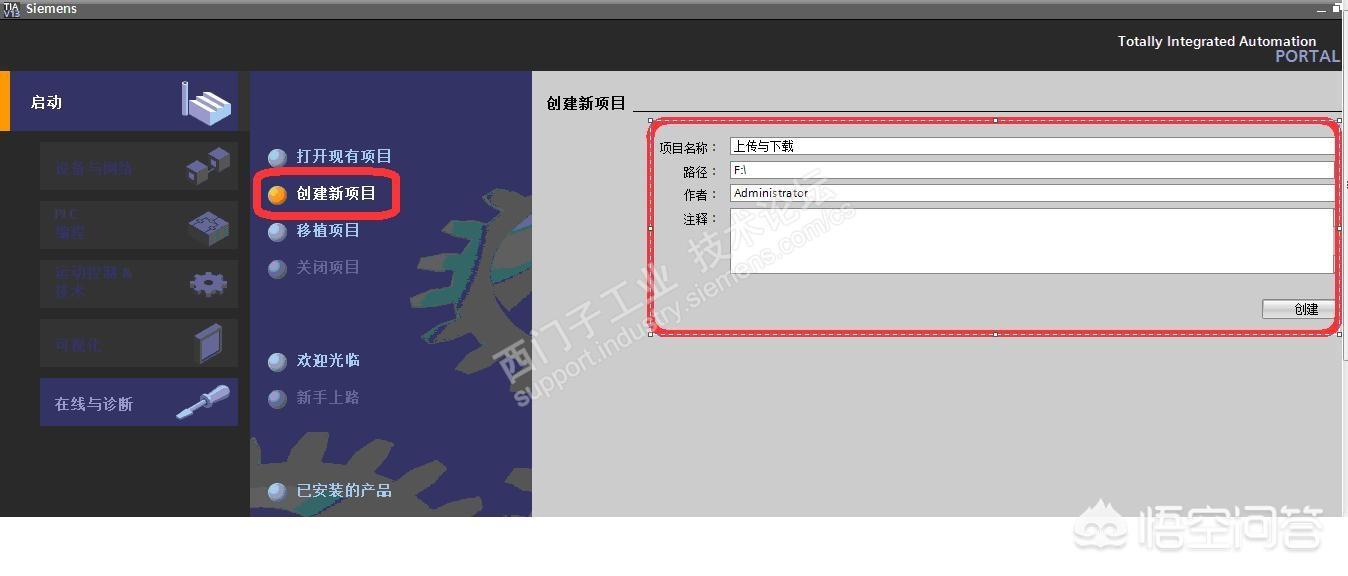

1）打开TIA Portal软件，创建新项目，定义项目名称；文件存放路径；作者；注释等信息，图示：

点击“创建”按钮。

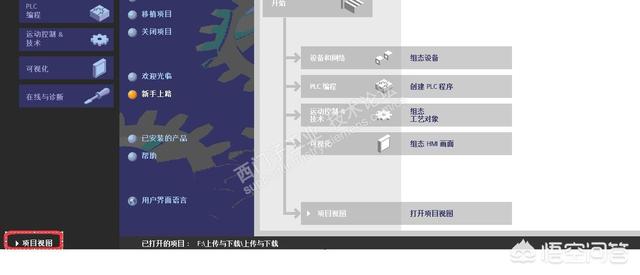

2）点击项目视图，图示：

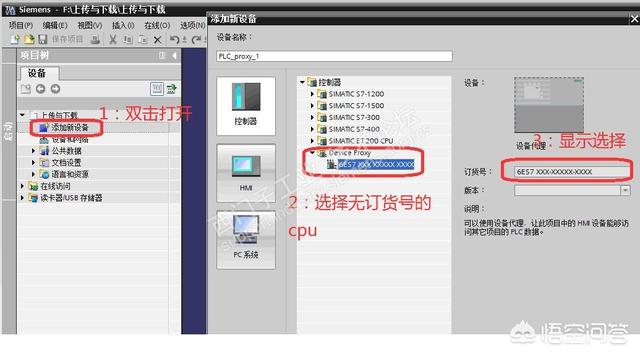

3）双击“添加新设备”，在弹出的“添加新设备”窗口选择“无订货号的cpu”，图示：

点击“确定”按钮。

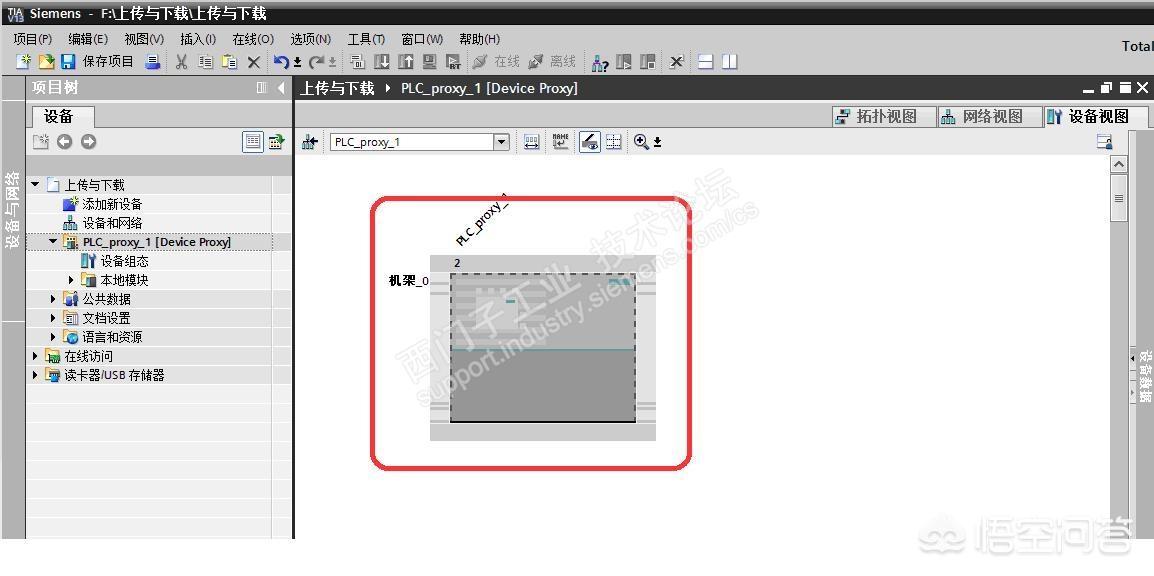

4）设备视图出现一个无订货号的设备视图，图示：

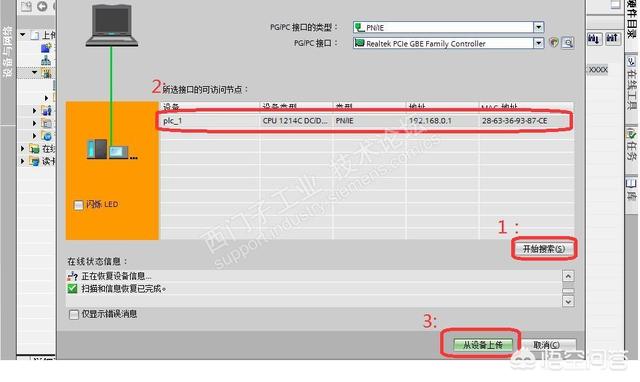

5）在工具栏选择“在线”下拉菜单“将设备作为新站上传（硬件和软件）。。。，在弹出的”将设备上传至PG/PC“中选择接口类型；PG/PC接口后，点击”开始搜索“按钮，图示：

6）稍后，如果连接正确，系统自动会搜索到接口访问点，点击“从设备上传“按钮，图示：

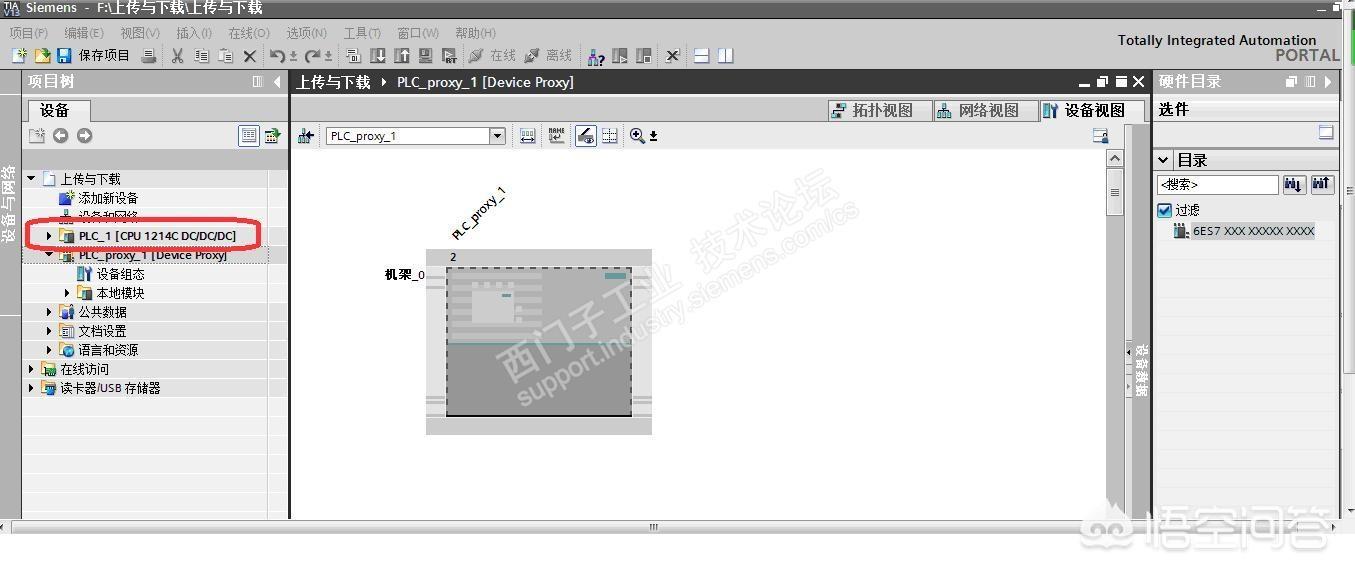

7）稍后，新设备的上传硬件与软件已经上传成功，图示：

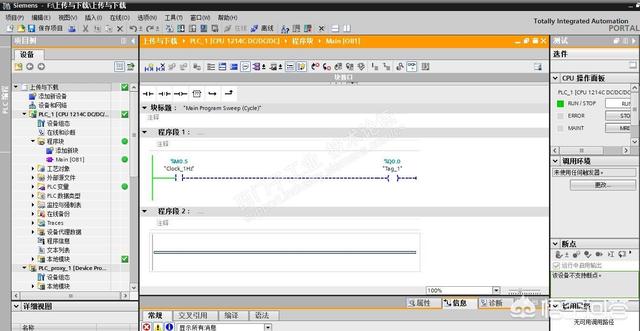

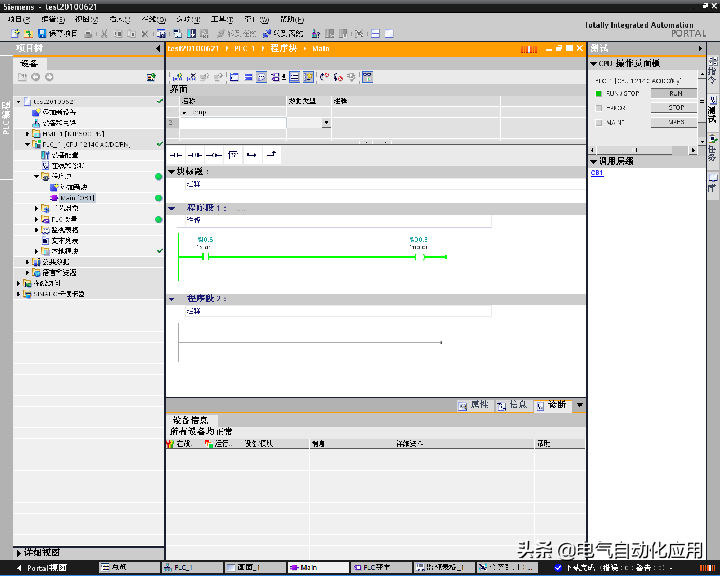

8）之前，我编辑的一个简单程序成功上传，图示，在线监控，图示：

9）点击“保存项目“后完成上传操作，图示：

好了！上传程序完成了，但需要注意的是如果S1200里面的程序加密的话就可能无法上传！这是为了保护开发者的版权。
