S7-200SMART PLC喷泉系统设计与MCGS控制

喷泉,指由地下喷射出地面的泉水;特指人工喷水设备,想必喷泉大家并不陌生,在我们的日常生活中比比皆是,例如:公园花草树木的喷泉,各大商业中心广场喷泉中心等!喷泉系统可以由PLC来控制吗?当然可以,下面就给大家介绍。

01、控制要求

使用I0.0来控制M0.0标志位,通过M0.0来启动喷泉系统,喷泉一到喷泉八每隔50秒相互切换并循环与在MCGS触摸屏上显示控制。

02、IO分布表

03、设计程序

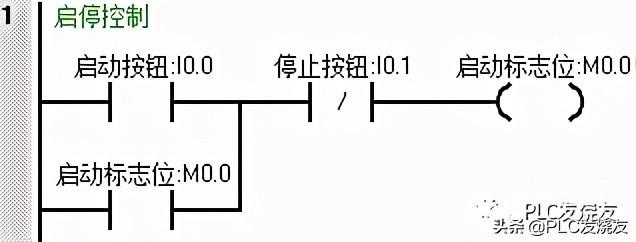

第一步: (启停控制)

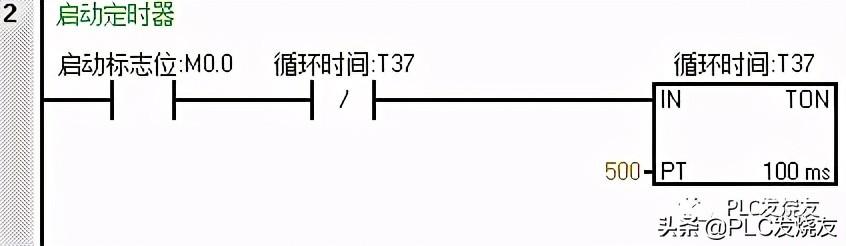

第二步: (启动定时器)

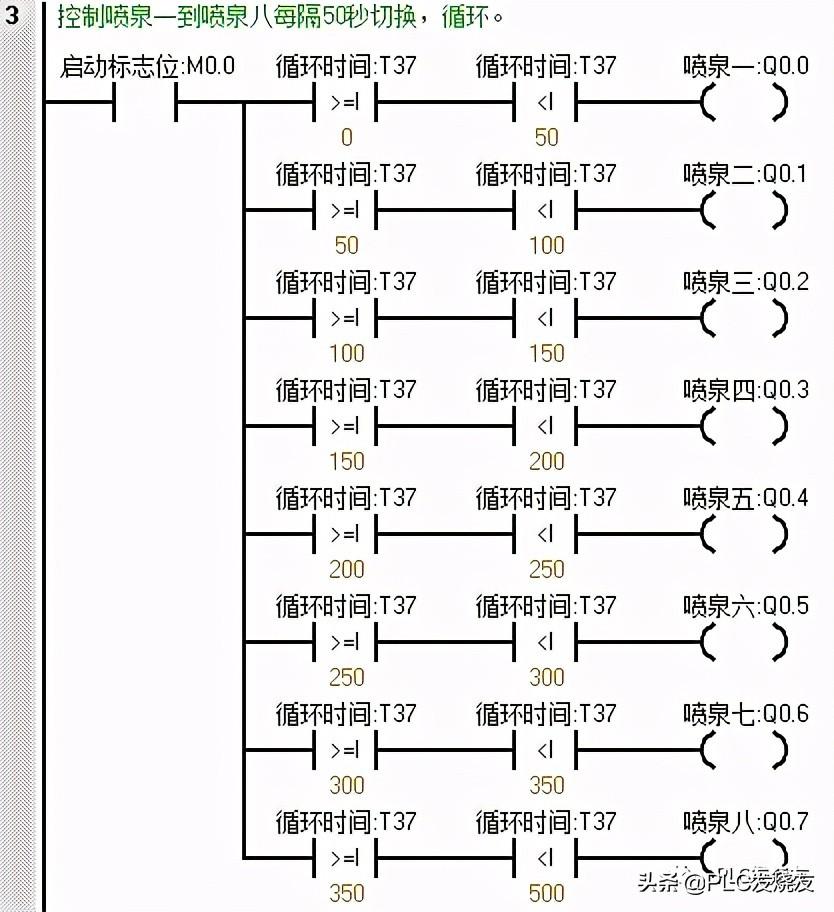

第三步: (控制喷泉一到喷泉八每隔50秒切换并循环。)

04、MCGS组态配置

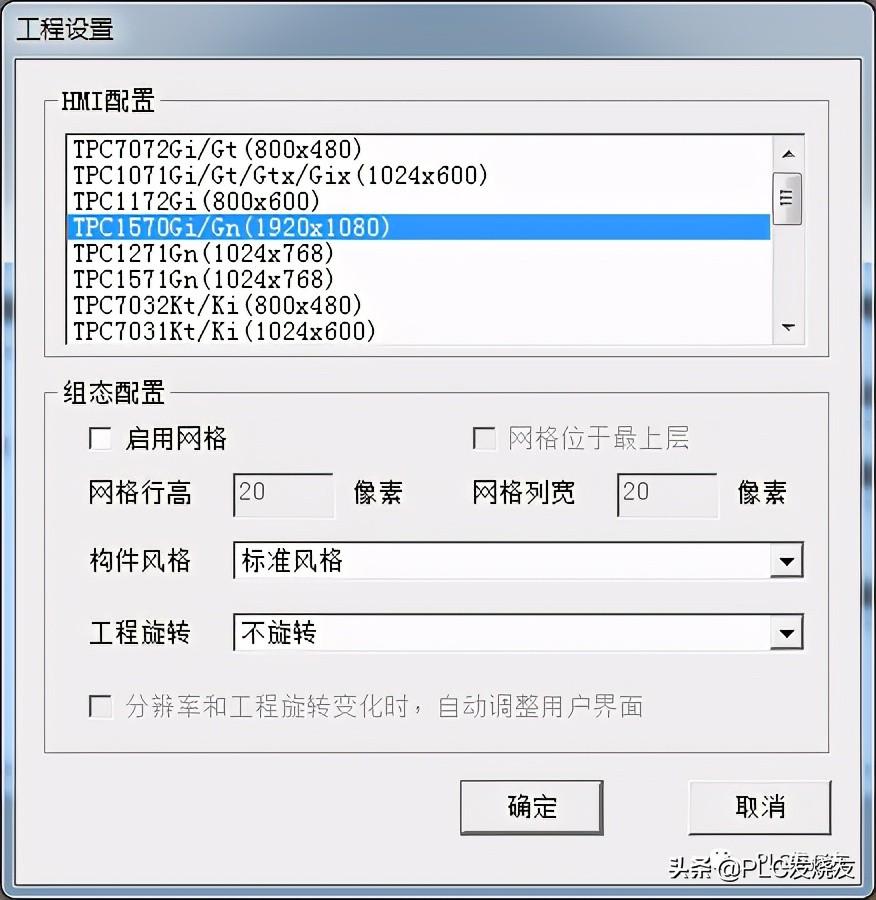

第一步: (选择实际触摸屏对应的型号,这里我是TPC1570Gi这款型号,大家可以根据自己实际触摸屏型号来选择。)

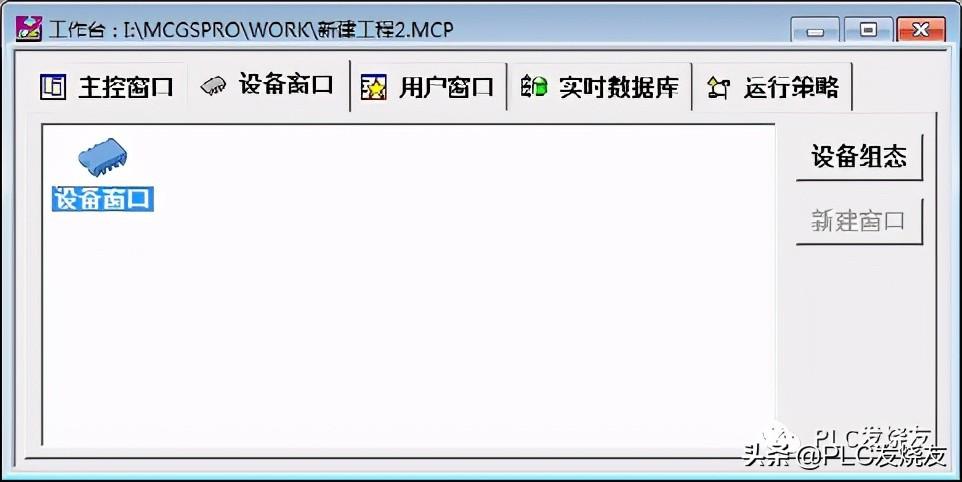

第二步: (工作台—设备窗口—打开设备窗口)

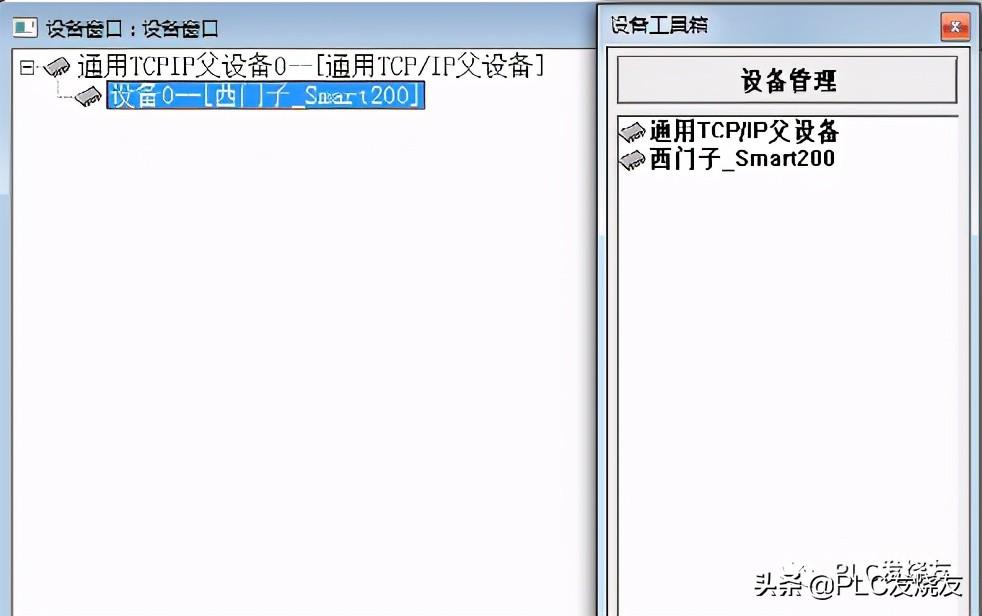

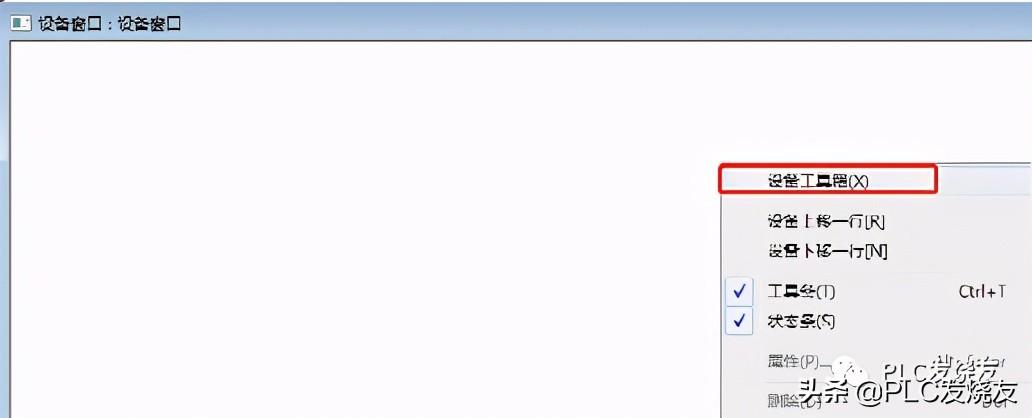

第三步: (设备窗口—鼠标右击设备工具箱)

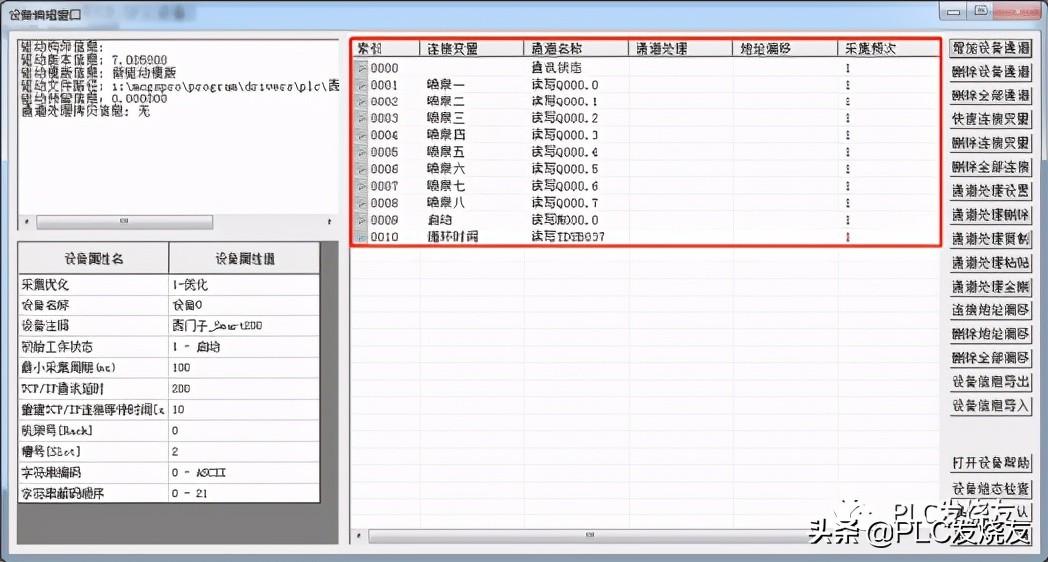

第四步: (添加设备)

第五步: (添加成功)

第六步: (添加设备通道PLC变量)

05、MCGS画面设计

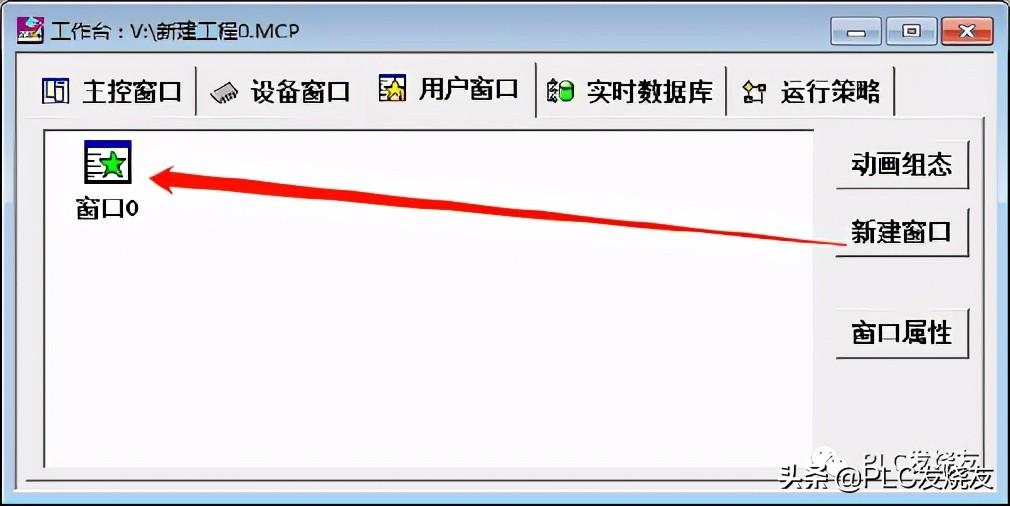

第一步: (工作台—用户窗口—新建一个窗口—窗口0)

第二步: (标签动画—扩展属性—设计标题)

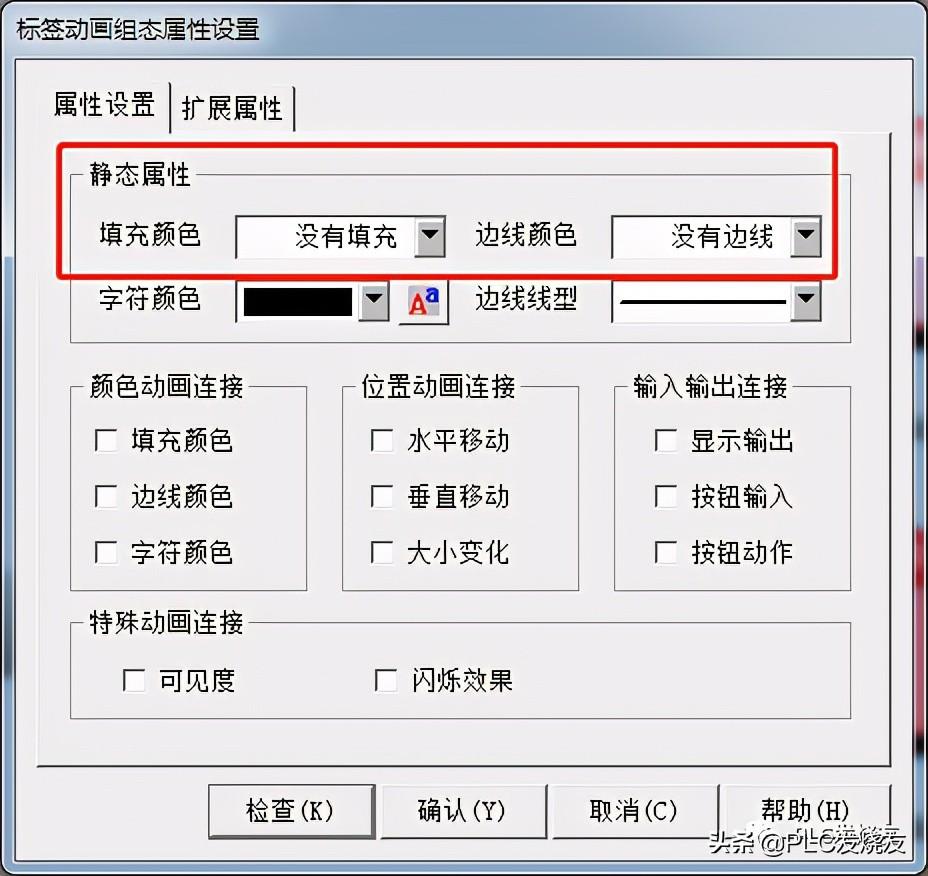

第三步: (标签动画—属性设置—静态属性—取消填充与边线)

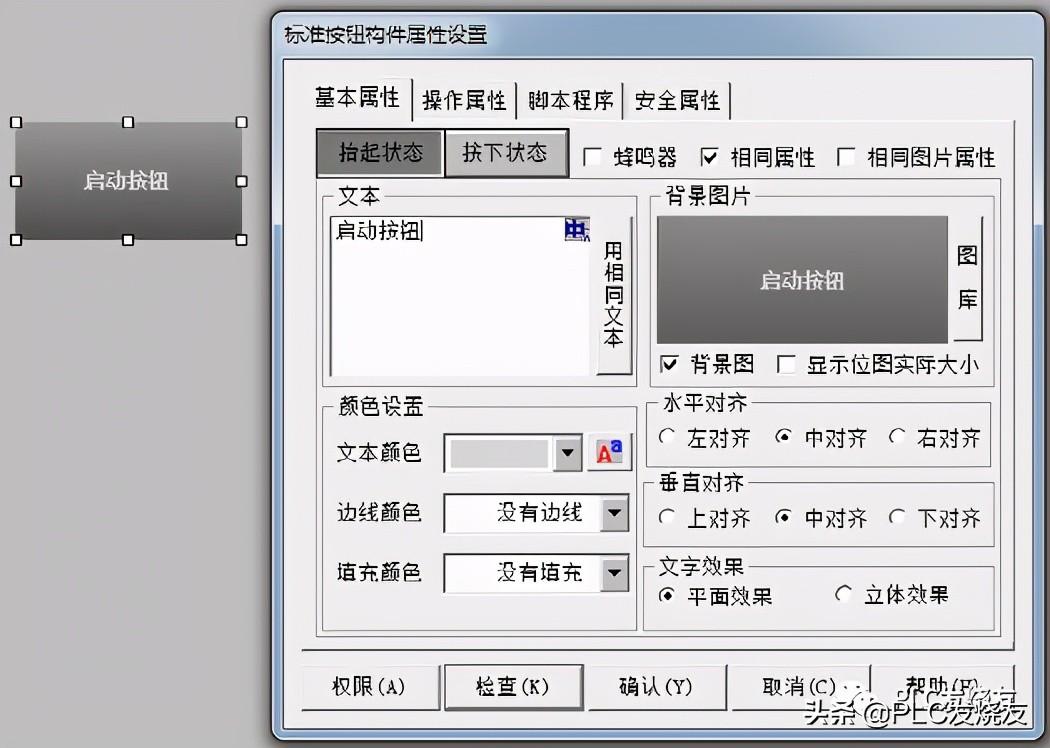

第四步: (标准按钮—属性设置—输入文本)

第五步: (标准按钮—操作设置—设置数据对象操作)

第六步: (动画显示—基本属性—指示灯)

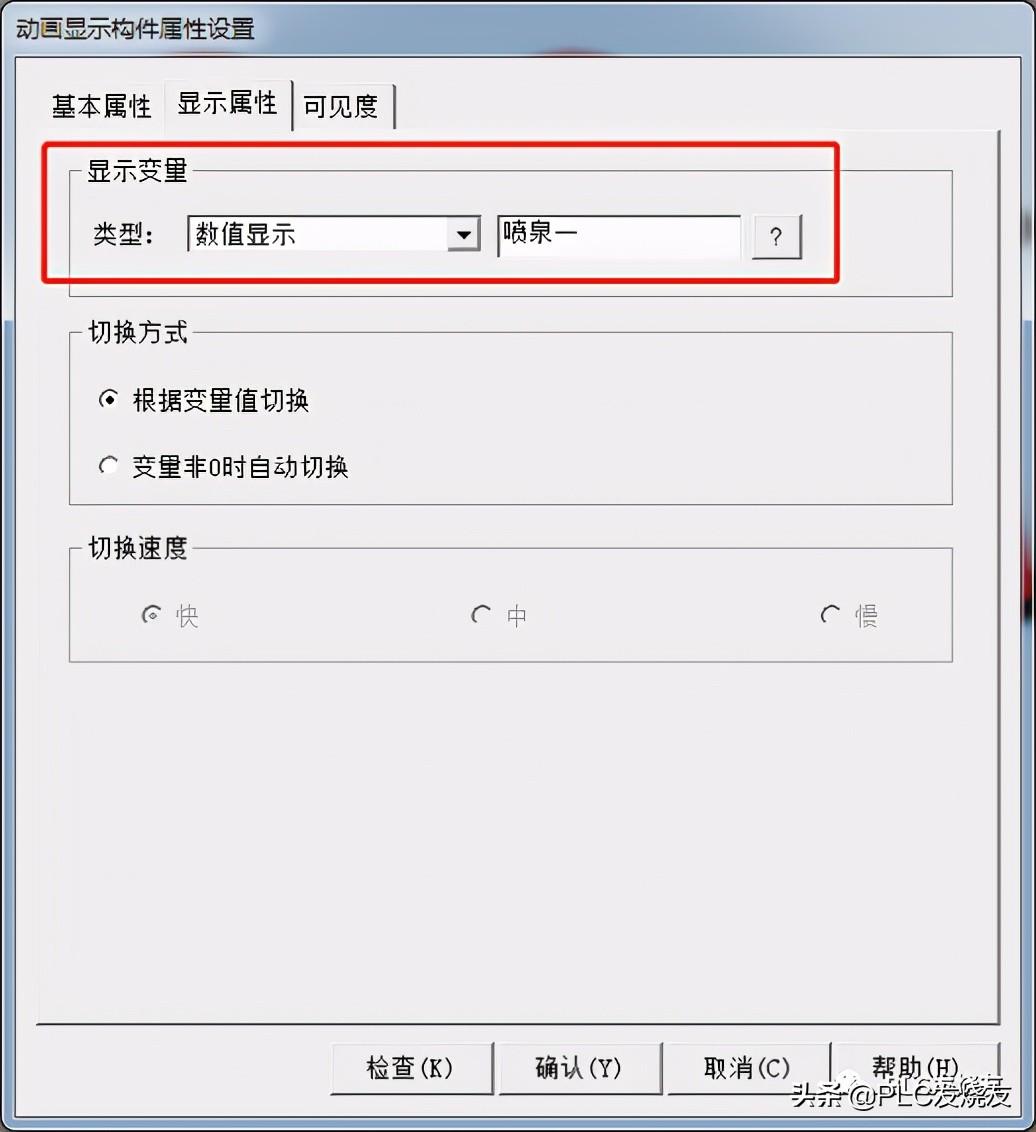

第七步: (动画显示—显示属性—显示变量)

喷泉二到喷泉八参照喷泉一以此类推操作

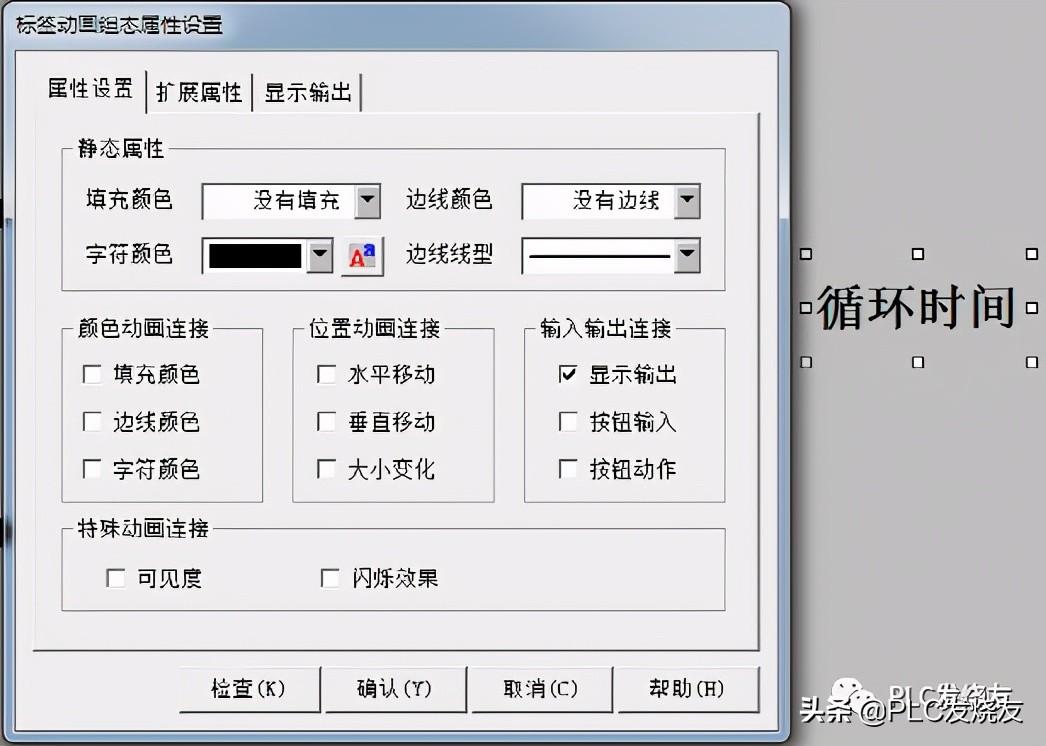

第八步: (标签动画—属性设置—勾选显示输出)

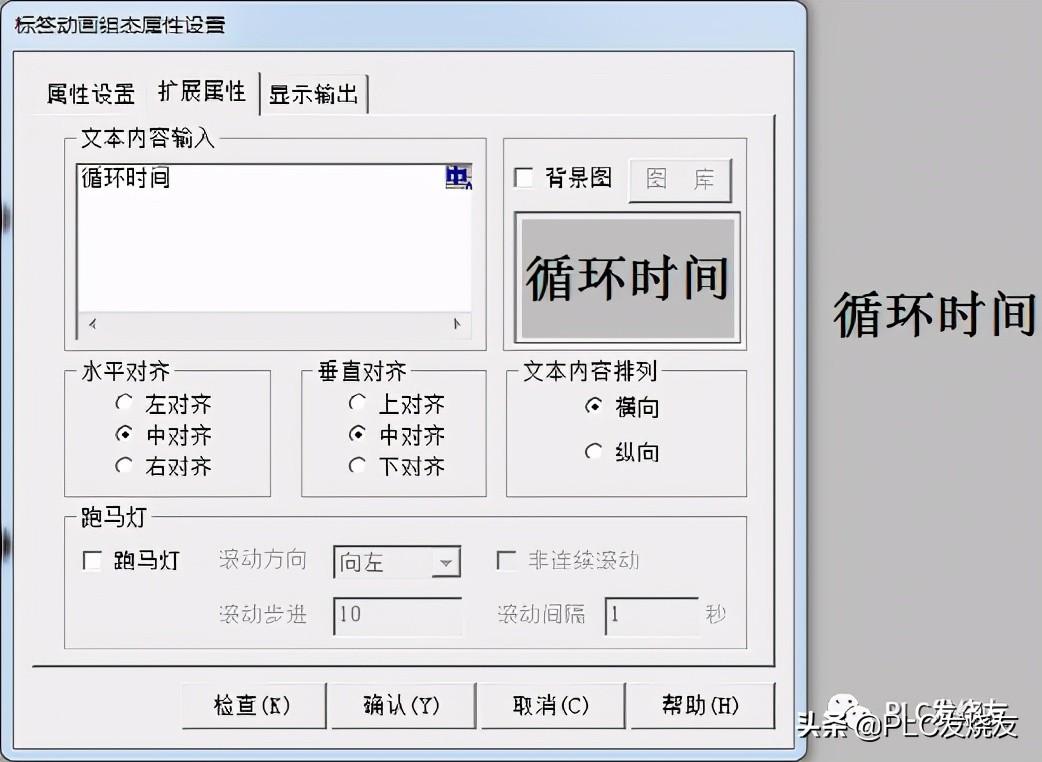

第九步: (标签动画—扩展属性—输入文字)

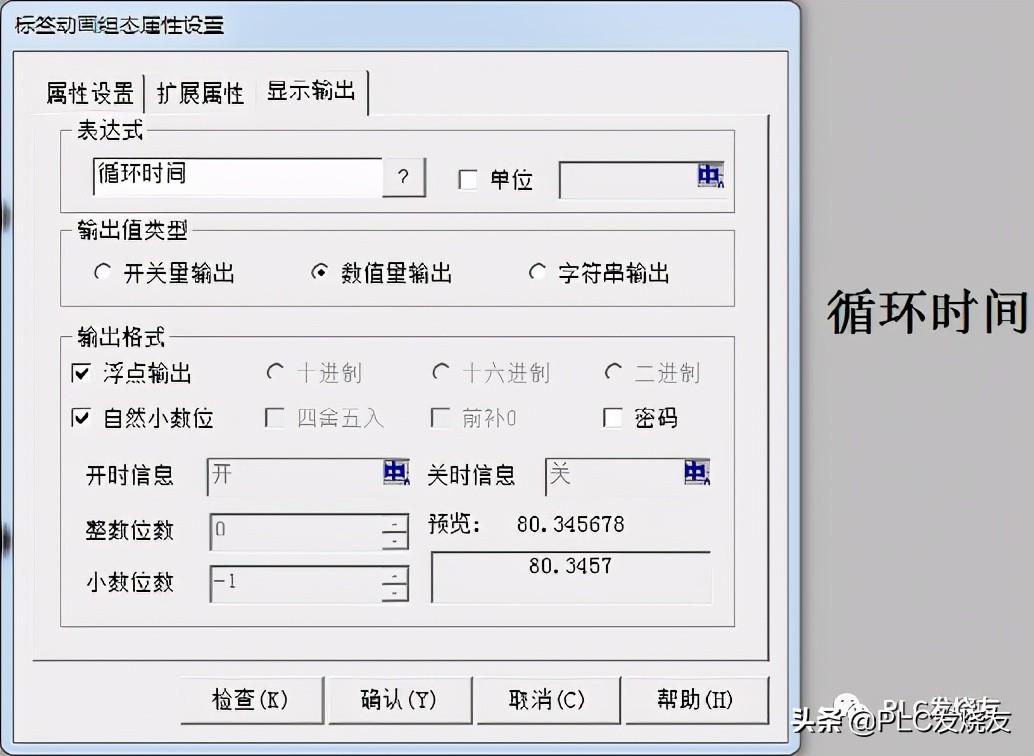

第十步: (标签动画—显示输出—关联地址)

第十一步: (画面设计完成)

06、演示效果

第一步: (按下启动按钮启动喷泉系统)

来源:PLC发烧友,作者:技成培训网-徐陈爽!未经授权不得转载!评论处大家可以补充文章解释不对或欠缺的部分,这样下一个看到的人会学到更多,你知道的正是大家需要的。。。

西门子PLC,编程示例——喷泉控制(含梯形图逻辑讲解)

大家早上好,昨天详细的讲述了喷泉控制的要点,电气原理图,那么现在给各位分享一下,用PLC怎么来实现控制。

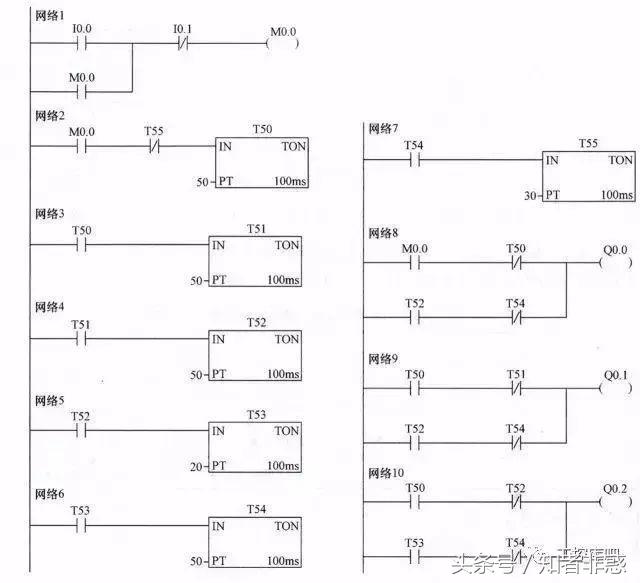

下面对照控制电路来说明梯形图的工作原理:

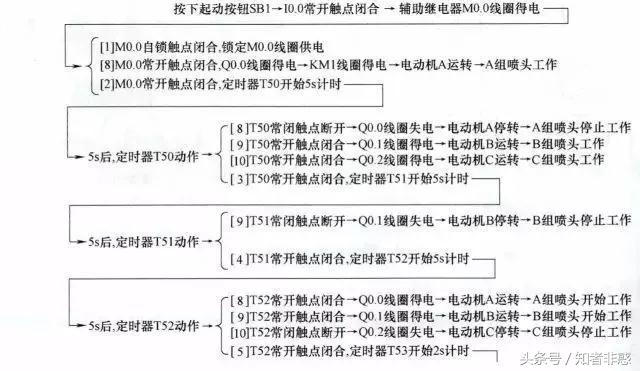

(1)起动控制

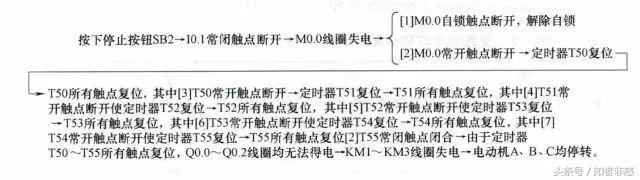

(2)停止控制

这个例子较为简单,基本指令只用了接通延时定时器,那么我下一次会讲述一种 较为复杂的项目,含有较多的能能指令和基本指令,望大家参考。
