首发！西门子PLC编程，24张程序图解析风机控制运行新案例

原创不易，请勿抄袭，转载注明来源！

昨天有玩家说想看梯形图，其实PLC编写的程序可以转换为梯形图来看的哦！大家可以私信小编拿案例的源文件来作梯形图转换！

现在教大家PLC编程程序转换梯形图的小操作：

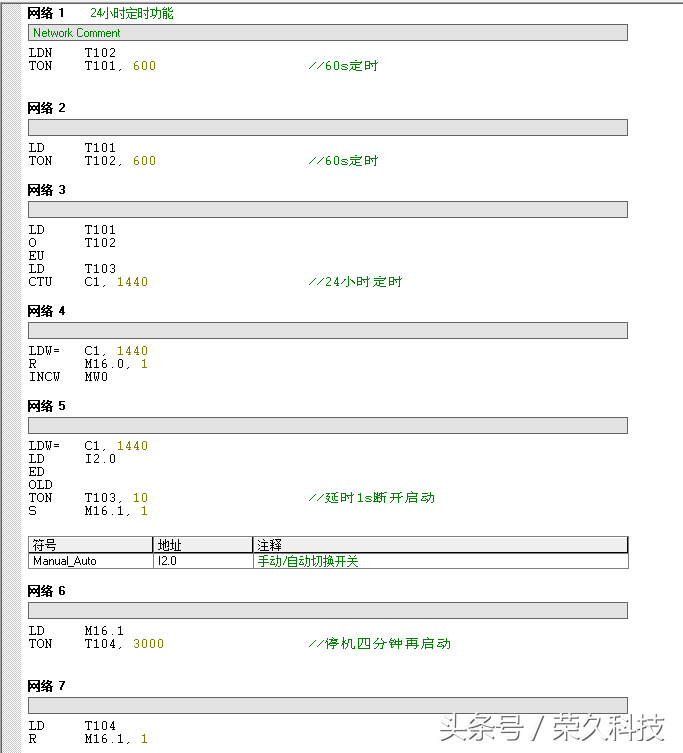

今天分享一个风机控制自动运行程序的案例

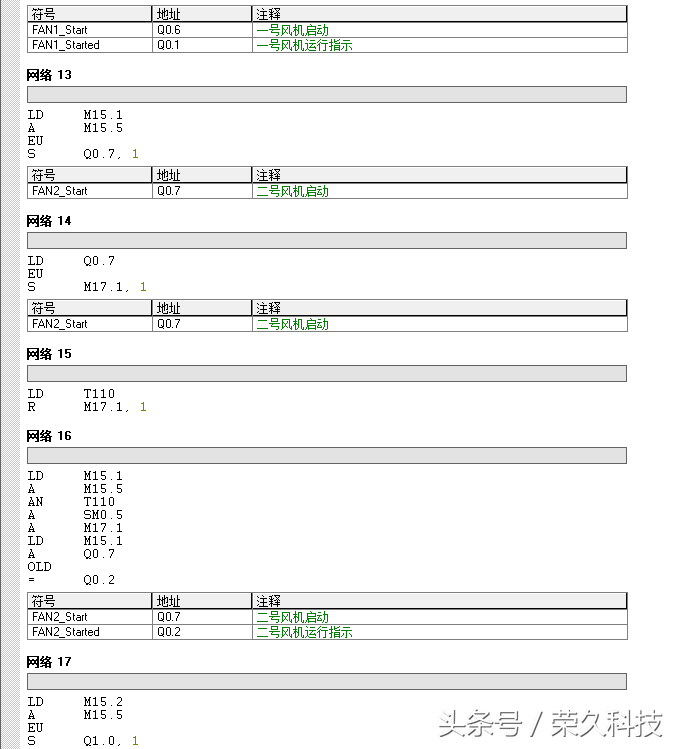

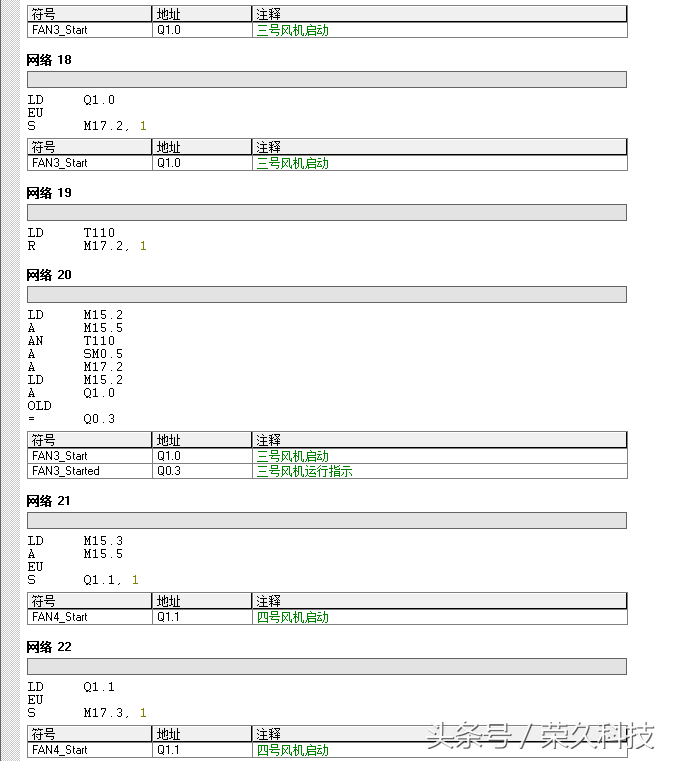

二、风机控制子程序

以上，欢迎分享及收藏！

如需此案例的源文件，或其他学习PLC编程的资料及软件也可以订阅私信告知小编哦，以便后续为大家分享探讨，一起成长学习！

PLC进行温度控制的基本步骤是怎样的？

（1）安装在被控温度区域的温度传感器可以实时监测温度值，并将数据发送给PLC。

（2）PLC接收传感器发送的温度输入信号，并进行处理。根据预设的逻辑和程序，PLC判断当前温度状态和条件。

（3）基于输入信号的处理结果，PLC生成相应的控制信号。这些信号可以用于控制温度调节元件，如加热器、冷却器、风扇等。

（4）PLC根据预设的程序和逻辑，控制温度调节元件的运行。例如，当温度低于设定值时，PLC可以输出控制信号启动加热器；当温度高于设定值时，PLC可以输出控制信号启动冷却器或风扇。

（5）在某些情况下，PLC可以使用PID控制算法来实现更精确的温度控制。PID控制通过不断调整控制信号的大小，使得被控温度尽可能接近设定值。PID控制算法根据当前温度偏差、变化率和积分误差来计算控制信号。

（6）PLC可以监测温度状态，并在发生异常情况时触发报警信号。例如，当温度超过设定范围、传感器故障或控制元件故障等情况发生时，PLC可以发送报警信号并采取相应的措施，如停止加热或冷却操作。

（7）PLC可以记录温度数据，如实时温度值、设定温度、控制信号等参数。这些数据可以用于生产统计、质量分析和设备维护。此外，PLC还可以与其他系统进行通信，如远程监控系统或工厂自动化系统，实现对温度控制的远程监控和调整。

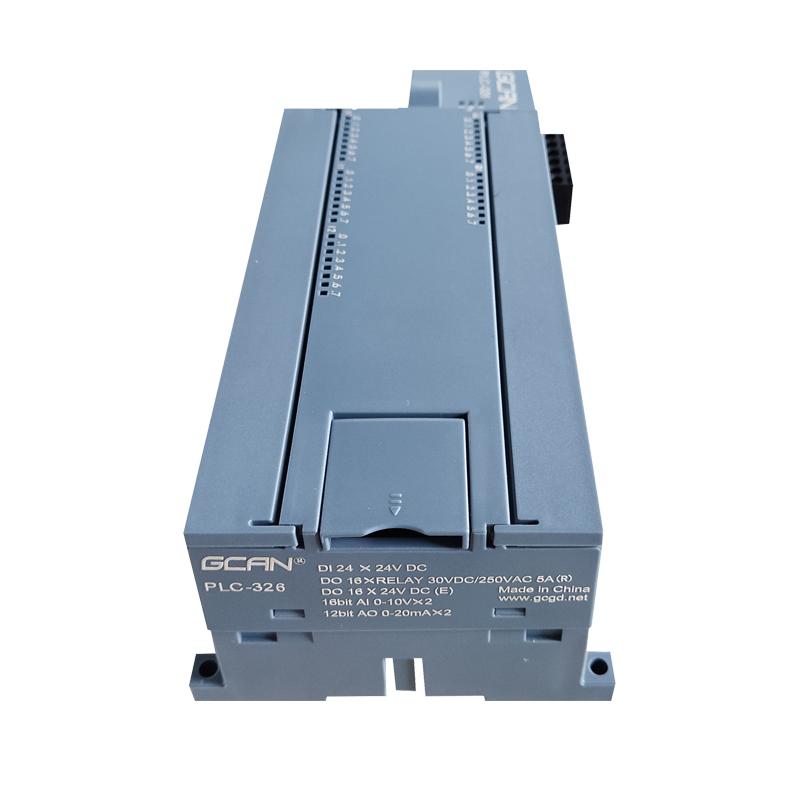

如果您需要支持codesys编程的PLC，可以私信评论找我。

晚上我们“广成工控”直播间也会聊相关内容，欢迎观看。
