十年工控人：从浅到深讲解，组态王与PLC控制的经典编程实例

今天着重讲解组态王与PLC控制电动机正反转的实验案例，大伙可以学习借鉴一下，有问题也可以反馈出来哦！

一、用组态王虚拟实现三相电动机的正反转控制

1 画一个风扇以表示电动机的正反转运行。同时画这个电动机

正反转的控制面板。控制面板上设有总的断路器、停止、正转、

反转按钮。

2 画出电动机的正反转控制电气原理图，并且以组态王的动画形式表现。

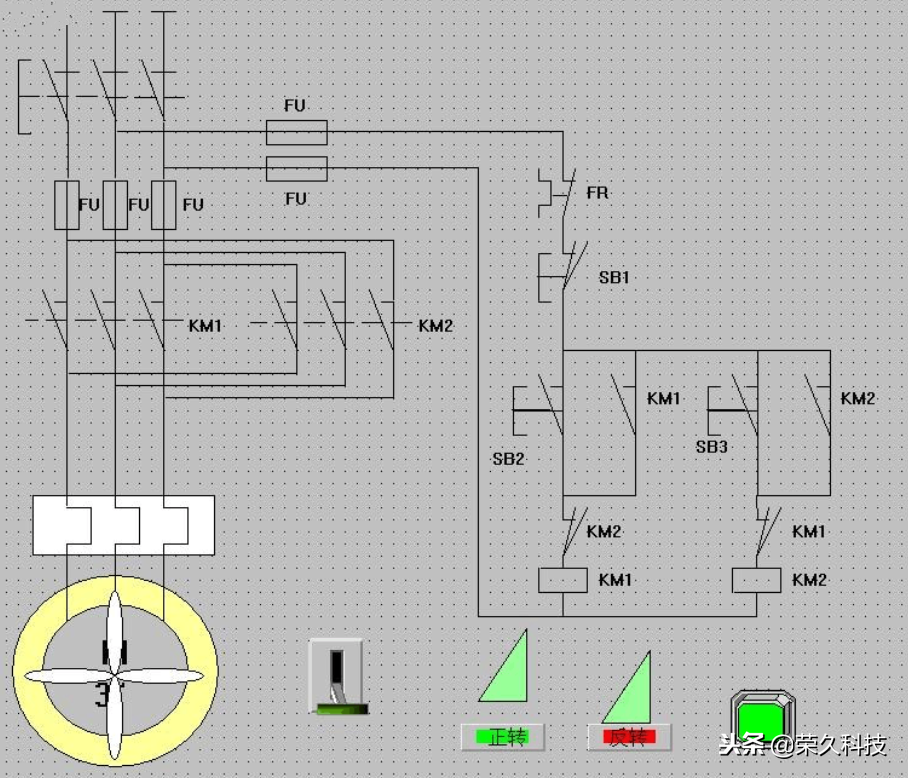

下图是三相电动机的电路图：

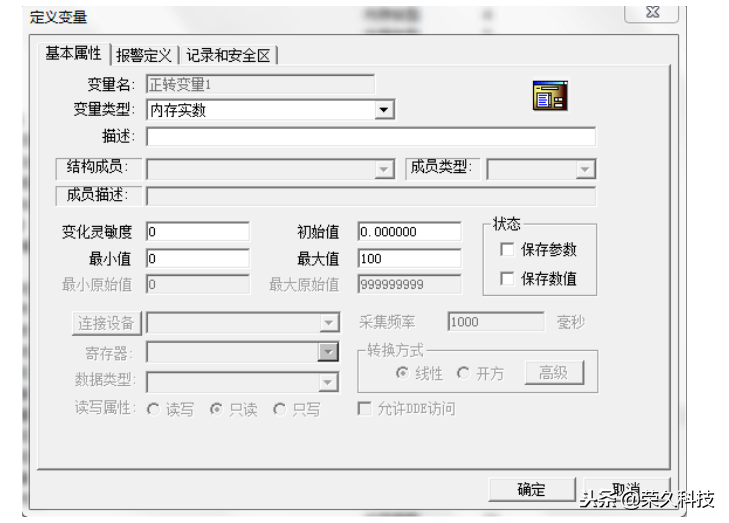

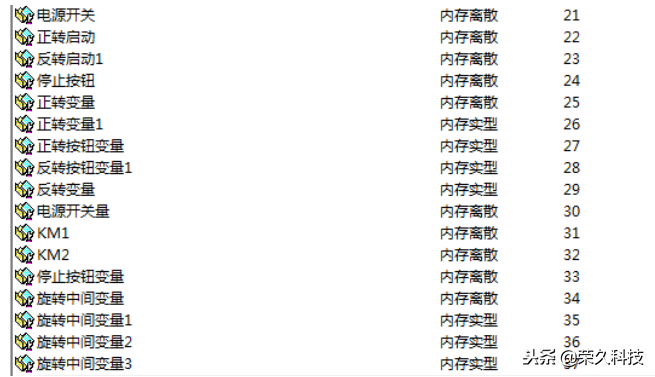

变量表和变量表的设置方法：

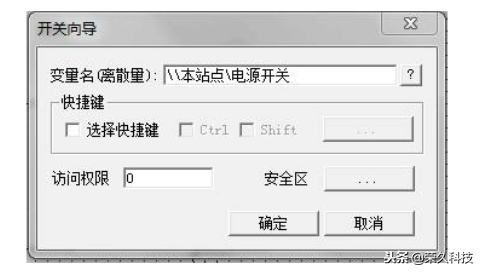

下图是画面中开关的设置，与变量连起来：

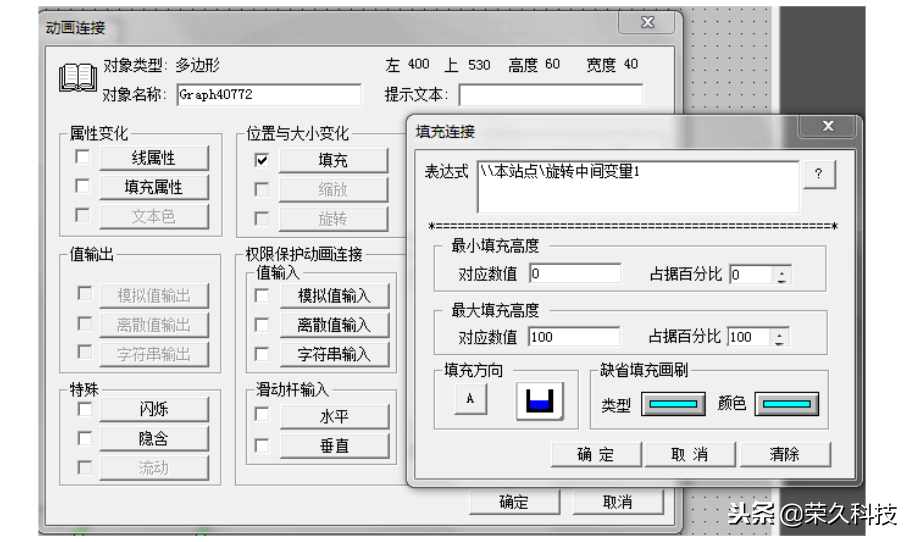

这是填充的动画效果的设置：

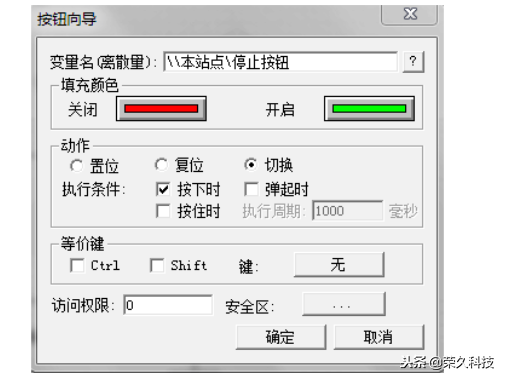

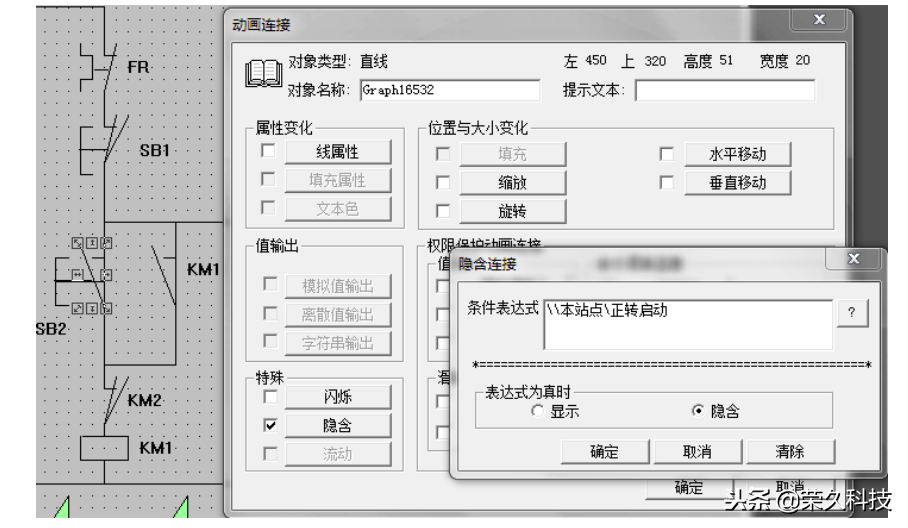

如图为开关效果的动画连接设置：

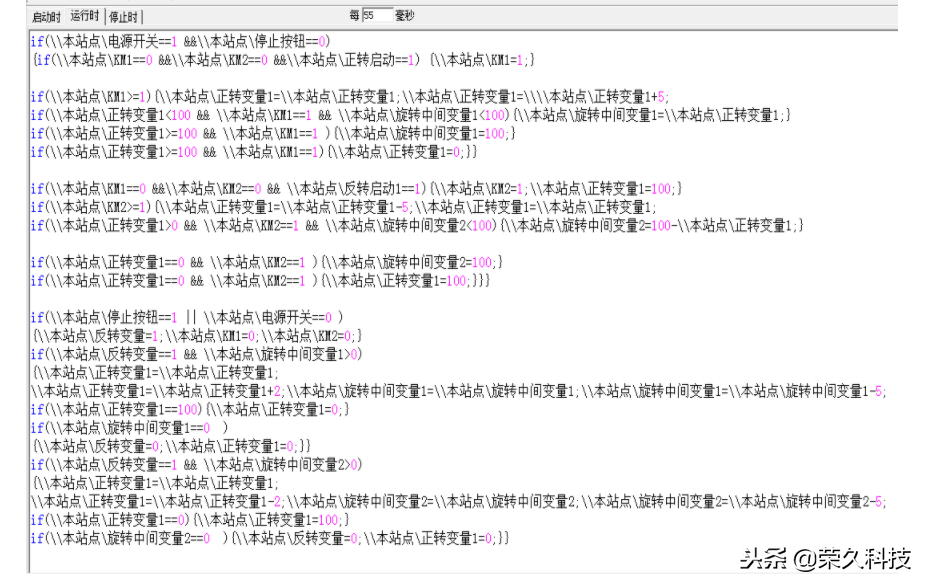

图为程序的命令语言：

二、用组态王虚拟实现三相电动机的正反转控制与PLC连接

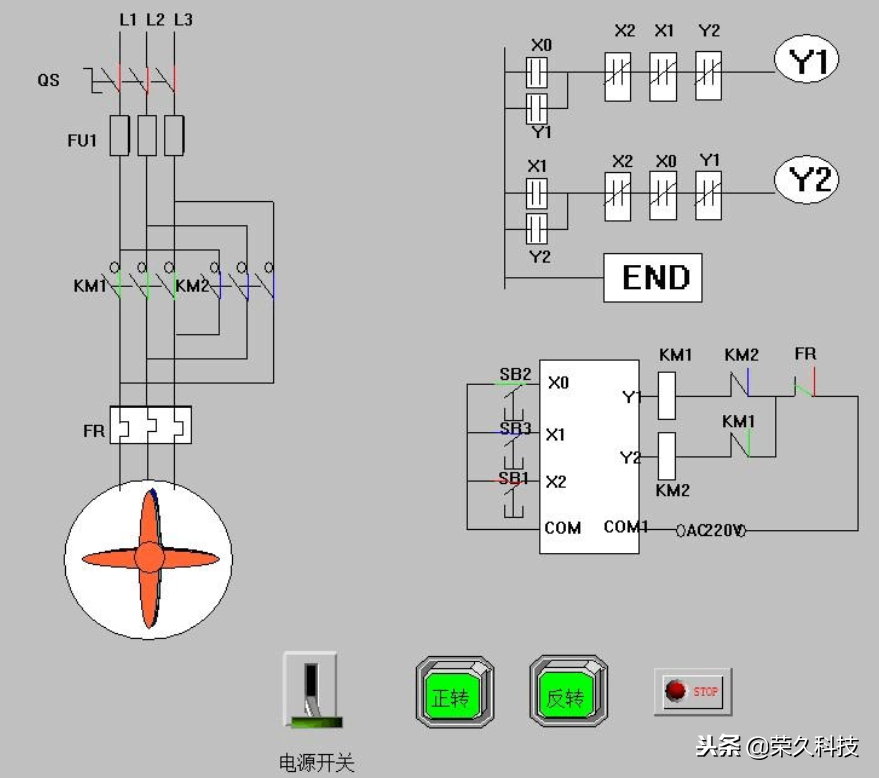

如图画面是组态王中的主电路和控制电路

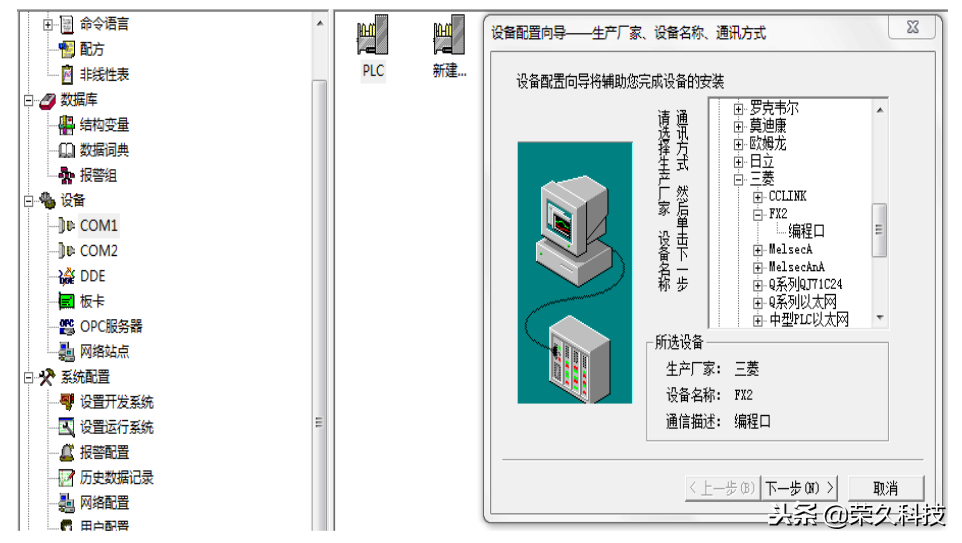

如图是通过设备端口的设置与外部设备相连：

开关的动画效果设置和之前的实验一样：

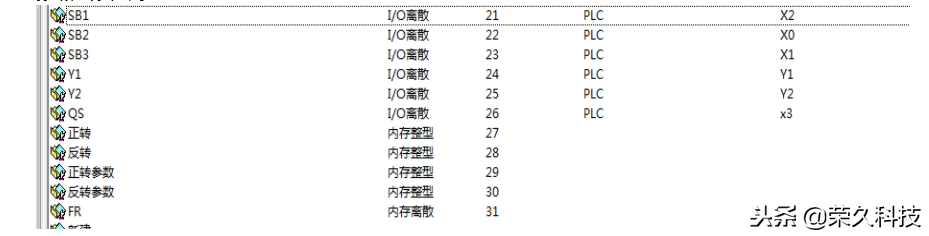

数据词典的设置：

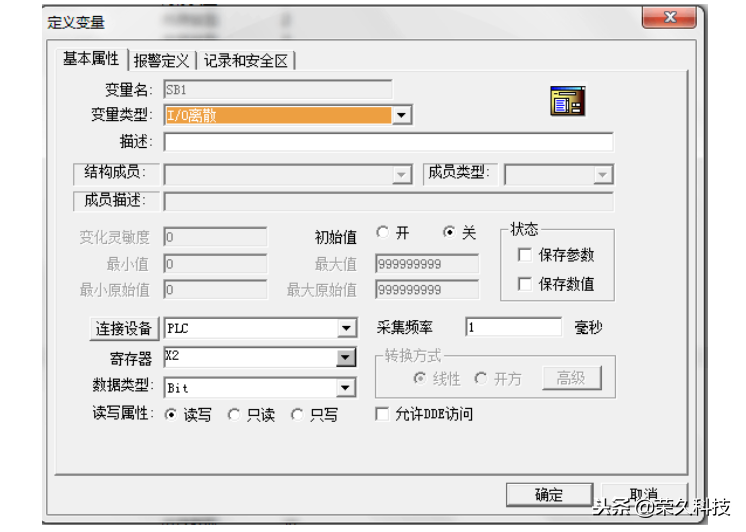

其中开关与PLC相连的变量设置比较特别：

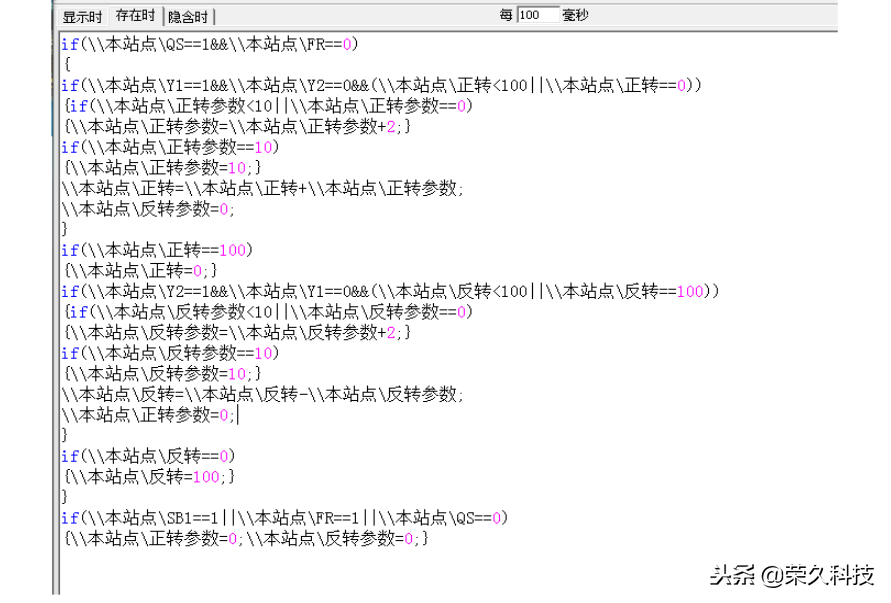

命令语言的设置如图：

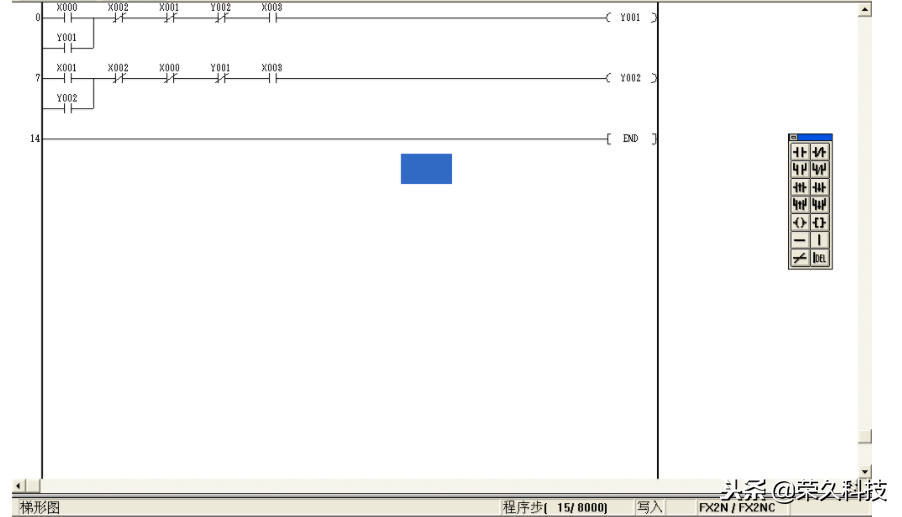

在PLC程序中梯形图的画法：

通过这些设置，最后能实现设备与电脑互相连接，互相控制。在工厂中的异地控制和控制室中的设备都与之相类似。

以上，欢迎动动手分享及收藏！

0基础如何有效学会西门子PLC并做项目？触摸屏和WinCC该怎么学？

学PLC能干吗？做项目！赚钱！那如何才能承接一个项目？承接项目需要什么技能和知识？今天咱们就来说说这些内容。

PLC机型 大小不同，所承载的项目也不一样。西门子300/400PLC以及1500PLC属于大中型PLC，用来做大中型项目。而西门子小型PLC比如说：S7-200PLC、S7-200 SMART PLC、S7-1200PLC等，就可以做小型项目，小型项目相对简单，很多人都是从小项目做起，一步步承接大项目。

一个完整的PLC项目要经过哪些流程？

1、先了解现场环境和生产工艺流程

2、设计整体控制方案

3、画电气控制思维图

4、列好所需材料，写好材料明细报表

5、设计PLC 机柜接线图，制作PLC机柜

6、编写PLC程序，组态监控画面

7、与甲方沟通改进，现场施工

7、现场调试设备，完善控制方案

8、甲方验收

具备什么样的知识才能承接一个小型PLC项目？

上次说了PLC的进阶知识，各位想要承接小型项目就差这最后一步！那就是：掌握触摸屏及上位机软件的应用

西门子PLC一般是没有显示屏的，各种编程算法结果只会存储在PLC内部，而无法显示，这就需要一个人机界面设备去显示结果；PLC控制也要外接按钮或是外接人机界面设备来组成其监控系统。

人机界面HMI分为两种：一种是操作面板，包括触摸屏。另一种是基于PC端的监控系统，比如：WinCC。

监控平台包括企业资源规划（ERP）、制造执行系统（MES）等，而操作面板就处于PLC和监控平台之间，联系二者。

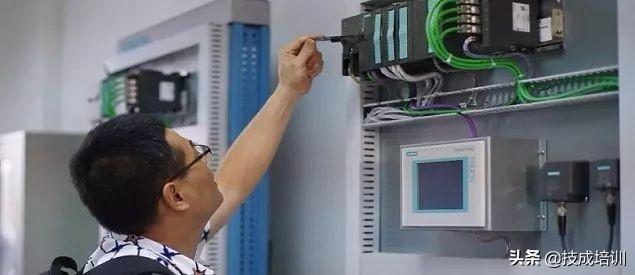

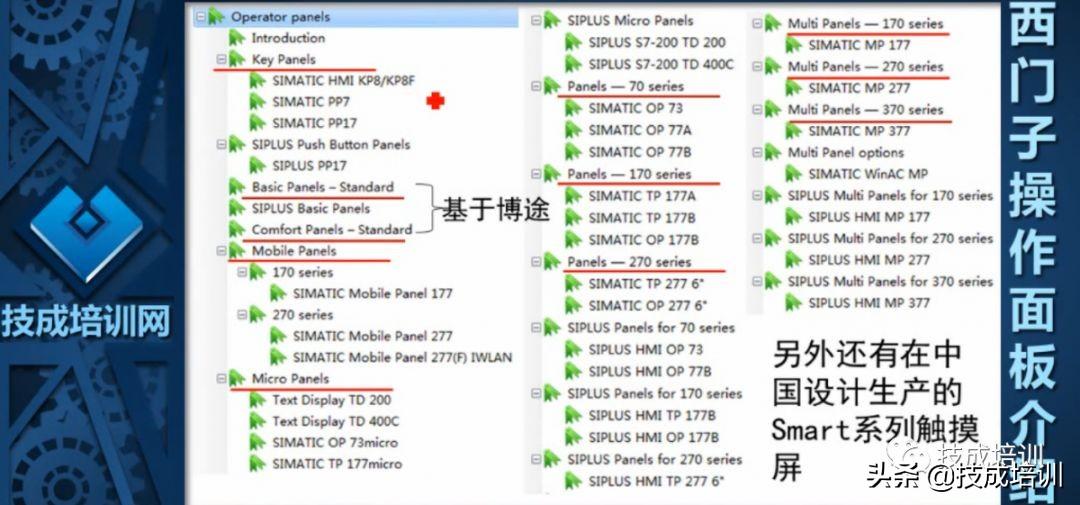

西门子操作面板 种类型号很多，大家需要了解主要的操作面板的软件硬件，如何选型、有什么特点等问题。

了解操作面板的硬件构成和设置后，接下来就是软件的问题了，分别有WinCC flexible 和TIA博途。在操作上这两款很相似，但具体用哪个？要根据触摸屏型号去选择。

学好WinCC，除了能实际做项目，涉及到投标和选型方面的商务内容时，也能用上。

学习WinCC软件 ，先要了解它的基本系统和功能、如何选择选件和结构 、高级应用等等，学习它需要一些基础，例如：西门子300/400PLC的编程、高级语言编程基础（涉及到C语言或VB的脚本）、工业通讯基础、画图基础以及数据库基础等等，平时多看看手册，多实践。

WinCC的基本系统是重点，其中关于变量管理、通讯的设置、过程画面、数据记录、报警、配方、用户管理等各个功能大家要逐个掌握。掌握这些是给后期的高级应用做铺垫，并且自此独立完成一些小型项目基本上是没问题的。

高级应用相对较难点，它并不是独立功能，可能是几个功能结合的结果，比如高级诊断，就涉及到PLC的编程和WinCC中的脚本，综合性比较强。

到这，关于如何从零基础到用西门子PLC做小型项目的学习方法就给大家说完了。看到这，有人可能会说：学习方法根本没用。

不知道你身边有没有这样的人？学PLC有段时间，说他不知道吧，提到高速脉冲以及PID指令时，他又能说出一二；说他知道吧，你真让他编个程序，调试做项目时就各种混乱出问题。

这种结果的原因就是：他分不清每个知识点的主次地位，缺乏一个整体的知识框架结构，各个知识点散乱分立，无法互相归位、贯通、融合。所以一旦使用起来，就各种问题。

总结归纳的学习方法，就是让你学会排序，融会贯通。让你对已有的西门子PLC的知识体系有个新的认识，从而为新的学习做铺垫，温故知新，承前启后就是这个意思。
