2手把手教你搭建PLC编程环境
如何让PLC按照我们的想法工作，如何建立我们和PLC都能理解的语言？
首先，我们应该搭建语言环境即PLC编程环境，在该环境中我们使用顺序功能图、梯形图、功能图块、指令表、结构文本等5种编程语言书写程序，然后通过编译器编译（翻译）成机器语言，让PLC按照我们的想法周而复始的执行。
那如何搭建PLC编程环境呢？
1.到官网下载PLC安装包，现在的版本是STEP 7 MicroWIN SMART V2.5.iso。
2.该安装包运行要求：操作系统：Windows 7 或 Windows 10（32 位和 64 位两种版本），在控制面板-系统和安全-系统中查看计算机操作系统版本是否满足该要求（如下图所示）。

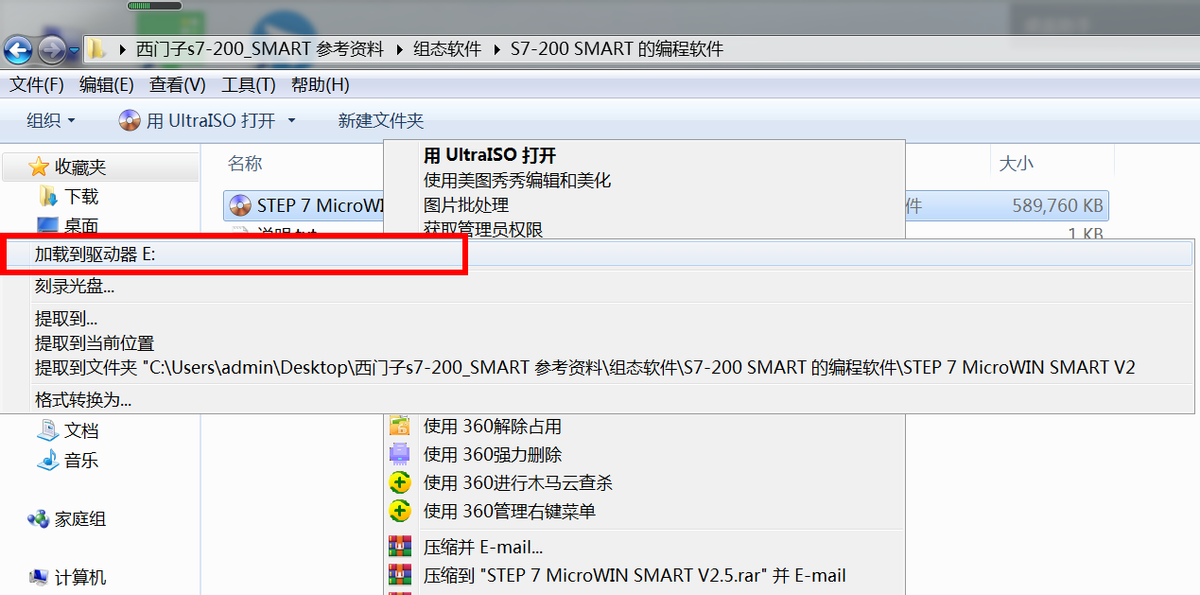

3. 安装包（STEP 7 MicroWIN SMART V2.5.iso）是一种光盘镜像文件，右键加载虚拟光驱的形式打开安装包。

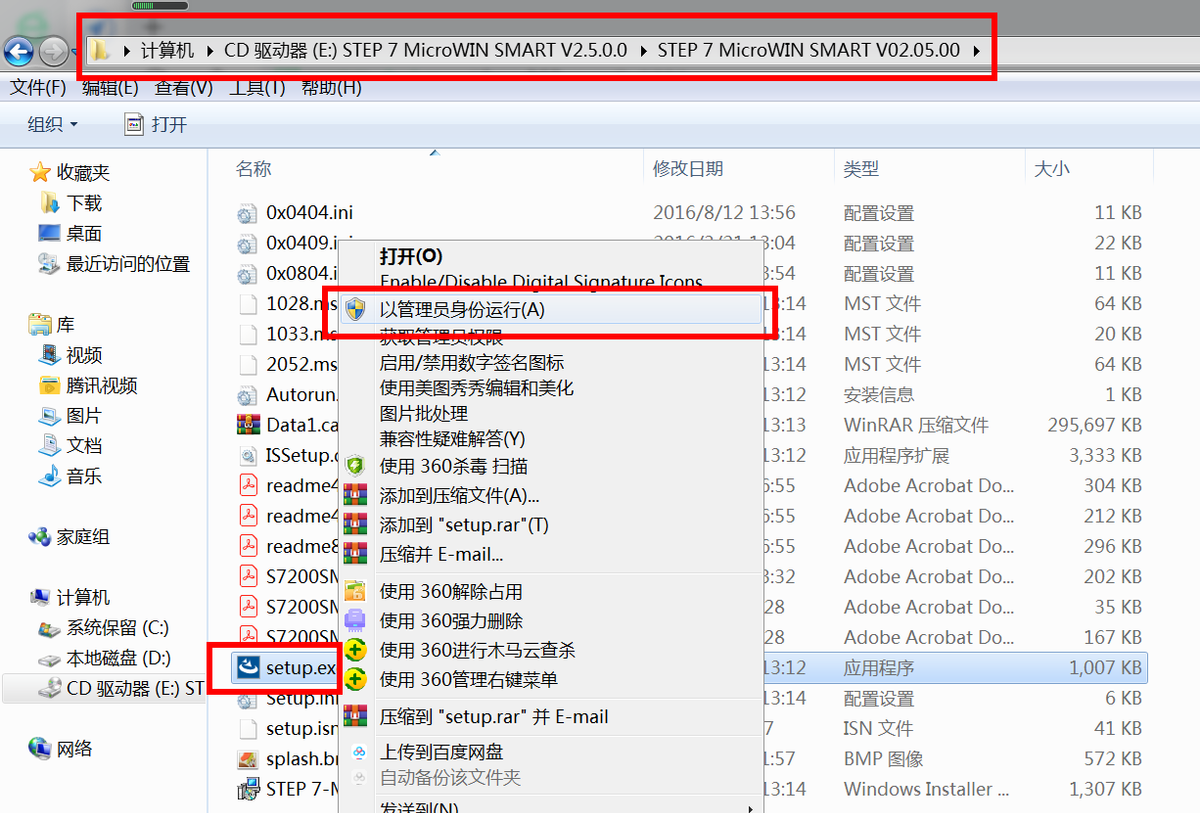

4.退出杀毒软件及安全卫士及各种应用软件，在E:\STEP 7 MicroWIN SMART V02.05.00路径中找到可执行文件setup.exe文件，右键以管理员身份运行该文件。

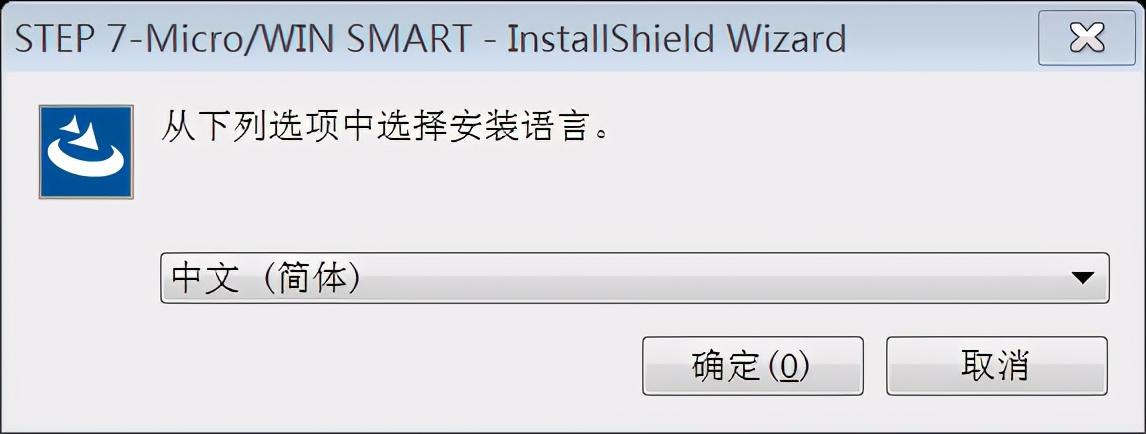

5.弹出对话框：选择安装语言，这里选择中文简体。

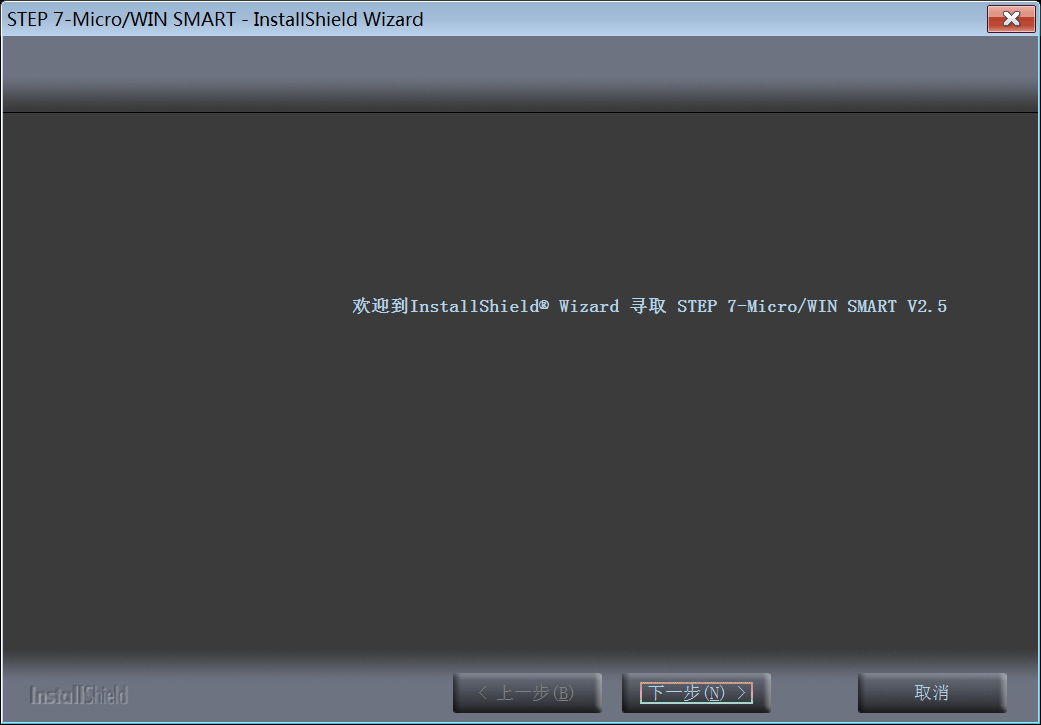

6. 弹出对话框：欢迎安装界面，单击下一步。

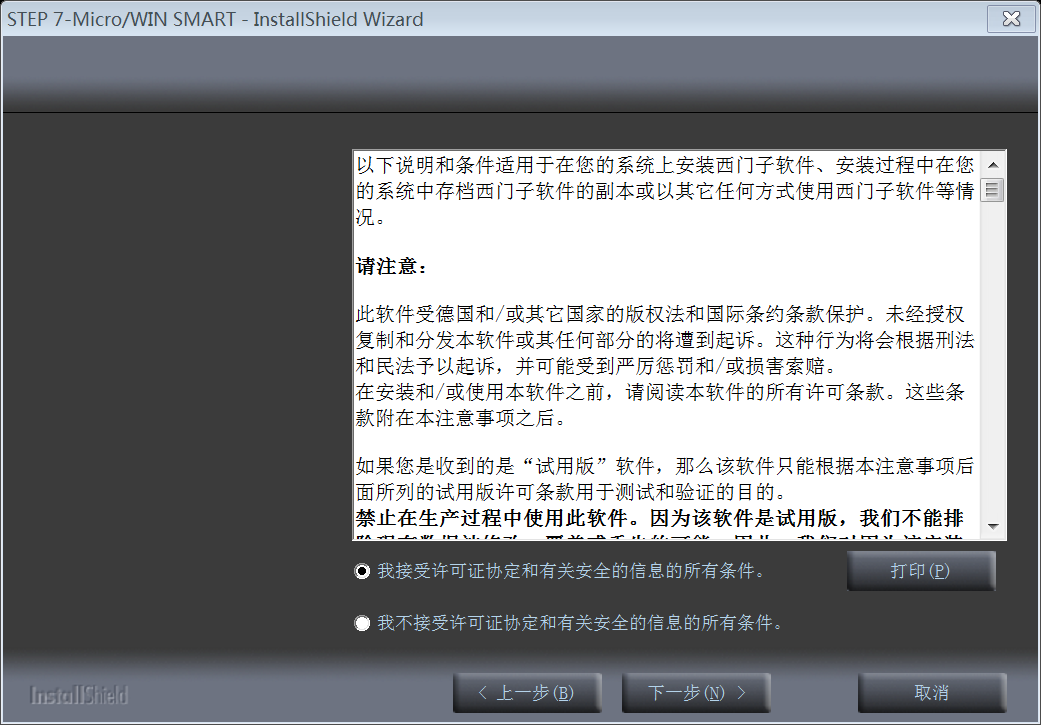

7. 弹出对话框：选择我接受许可证协定和有关安全的信息的所有条件。

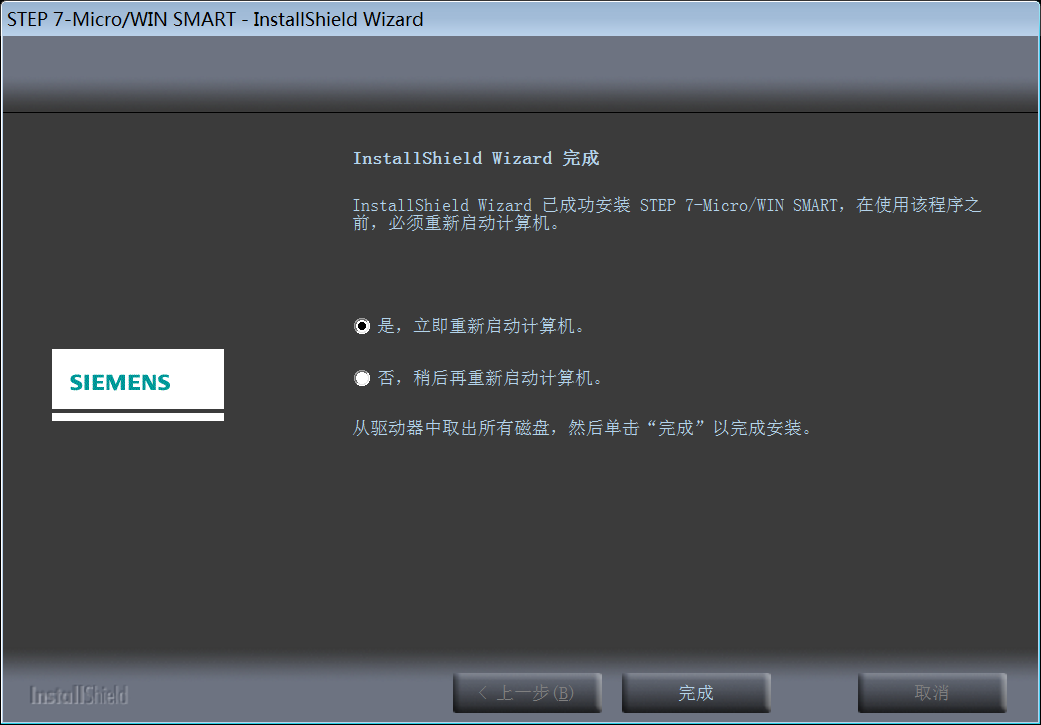

8. 弹出对话框：选择下一步等待几分钟，软件自动安装，直到最后提示重新启动电脑，选择重新启动电脑。

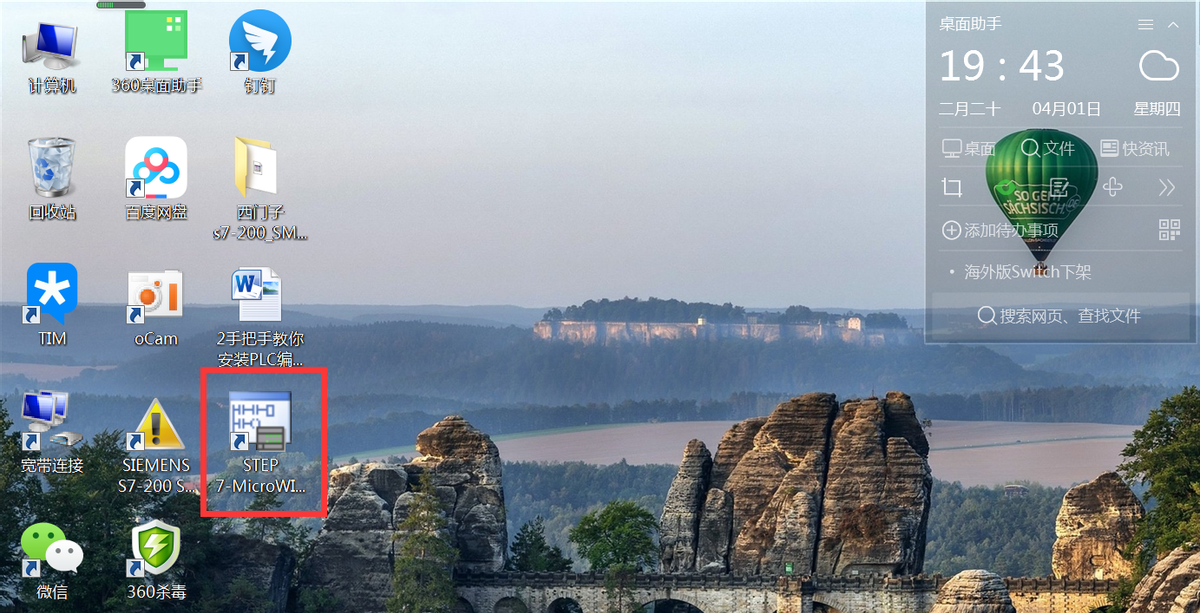

9.重新启动计算机，在桌面可以看到STEP 7-MicroWIN SMART的快捷方式，到此编程环境搭建完成。

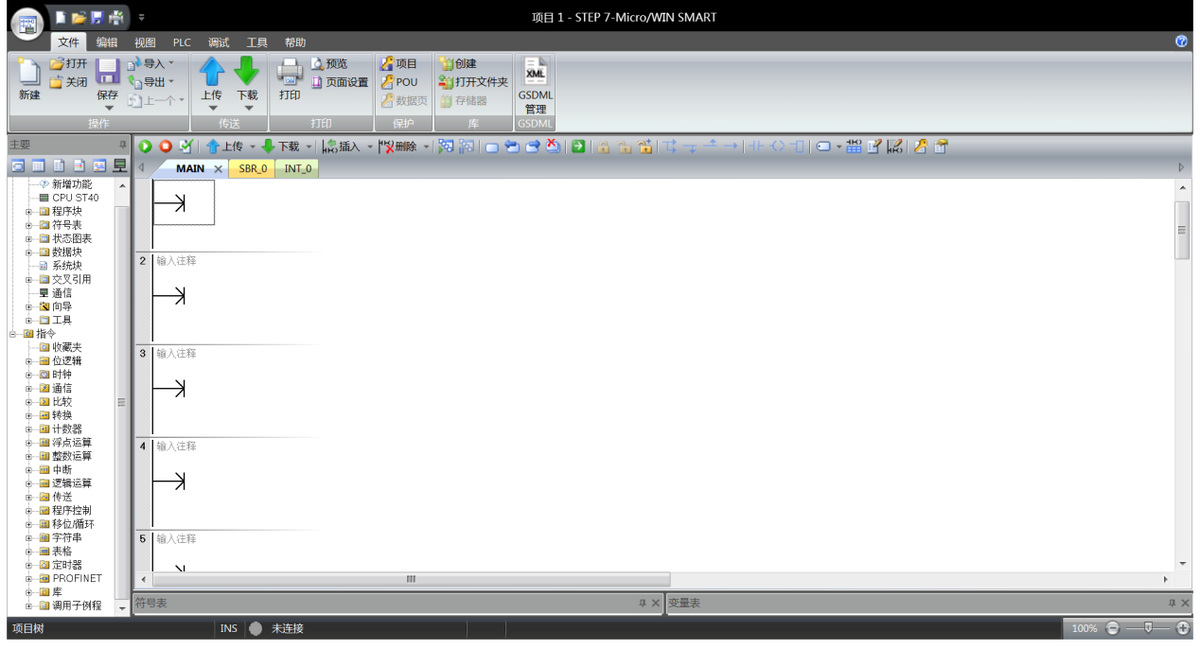

10.双击STEP 7-MicroWIN SMART的快捷方式，让我看看“庐山真面目”了。
11.注意事项：
（1）计算机系统一定要是WIN7或者WIN10，不支持WIN XP；
（2）安装过程中一定要关闭不相关的应用软件及杀毒软件，不要问原因，照做就是；
（3）ISO(光盘镜像文件)不要用压缩软件直接解压，易发生错误，请自行下载专门软件打开。
（4）如计算机安装其他版本的PLC编程环境，卸载请请参考文章《3.手把手教你卸载PLC编程软件》。
自动化设备买回来了不会操作？学习PLC编程的步骤你不要错过收藏
自动化设备买回来了不会操作？学习PLC编程的步骤你不要错过收藏

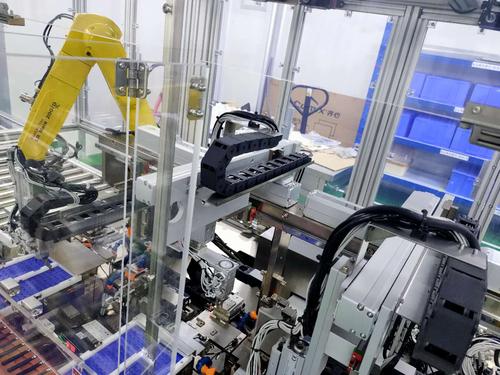

可编程控制器编程是一种数字化操作的电子系统，是专为工业环境应用而设计的。它采用可编程存储器，用于存储逻辑运算、顺序控制、定时、计数和算术运算的指令，并通过数字和模拟输入输出控制各种类型的机械或生产过程。可编程控制器及其相关设备的设计应遵循易于使工业控制系统形成一个整体并扩展其功能的原则。
随着微处理器、计算机和数字通信技术的飞速发展，计算机控制已经扩展到几乎所有的工业领域。现代社会要求制造业快速响应市场需求，生产小批量、多品种、多规格、低成本、高质量的产品。为了满足这一要求，生产设备和自动化生产线的控制系统必须具有很高的可靠性和灵活性。PLC编程是一种基于微处理器的通用工业控制装置。科学的PLC编程步骤其实很简单，但大部分工程师认为很简单，忽略了很多细节。忽视细节必然会导致以后出现问题。如果你想避免未来的问题，你只能遵守规则，但你不能成为没有规则的方圆。plc编程有自己的规则。
第一步：阅读产品说明书
第一步看起来再简单不过了，但很多工程师都做不到。
仔细阅读说明书是编程的第一步，首先要阅读安全守则，知道哪些执行机构可能会对人身造成伤害，哪些机构间最容易发生撞击，当发生危险时如何解决，这些最致命的问题都在安全守则中，阅读产品说明书是必不可少的一项。
此外，关于设备每个元件的特性，使用方法，调试方法也在说明书中，不去阅读，即使程序正确，如果元件没有调试好，设备一样不能工作。再有，所有的电路图、气动液压回路图、装配图也在说明书中，需要阅读它才能知道每种元件可以做何种改造呢。
第二步：根据说明书，检查
检查I/O，俗称“打点”。检查I/O的方法很多，但是一定要根据说明书提供的地址依次进行检查，在绝对安全的情况下来检查。
在检查输入点时，一般输入信号无非是各种传感器，如电容、电感、光电、压阻、超声波、磁感式和行程开关等传感器。检查这些元件比较简单，根据元件说明将工件放在工位上，或是移动执行机构检查传感器是否有信号即可。当然，不同的设备检测的方式可能不同，这要看具体情况而定了。
但是在检查输出信号时就要格外小心了。如果是电驱动产品，必须在安全情况下，尤其是保证设备不会发生撞击前提下，让执行机构的驱动器得电，检查执行机构是否能够运动。如果是液压或气动执行机构，同样在安全情况下手动使换向阀得电，从而控制执行机构。在检查输出信号时，不论执行机构的驱动方式是什么，一定要根据元件说明书，首先要保证设备和人身安全，要注意并不是所有设备的执行机构都可以通电测试的，所以有时个别的输出信号可能无法手动测试。
无论是输入还是输出装置，当传感器有信号或执行机构的驱动装置得电后，必须同时检查PLC上的I/O模块指示灯是否也点亮。很多设备中，输入输出信号是通过接线端子与PLC连接，有时接线端子的指示灯有信号 ，但不能保证由于连接导线内部断路，而PLC上相应的地址没有信号接通。这一点要特别注意。
在测量输入输出信号后，要同时将测量的地址记录下来，保证信号地址和说明书中一致。如有不同，再次测量设备地址，多次测量仍然不一致，先联系设备厂家，因为此时不能保证厂家提供的地址没有错误。

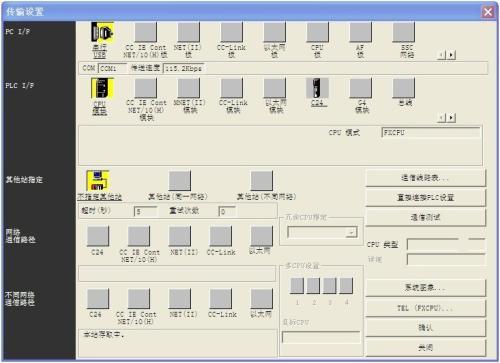

第三步：打开编程软件，进行硬件配置，并将I/O地址写在符号表中。
不同的PLC使用不同的编程软件。但是对于任何一种软件来说，编程前的第一步就是进行硬件组态，根据实际PLC的类型建立硬件配置及相应的通讯配置。硬件组态完成后，将之前在纸上记录下来的I/O地址写在软件的符号表中。由于软件不同，对于符号表的定义可能不同，但一般的软件都有该功能，这一步是至关重要的。在编写符号表时，不仅要把设备输入输出的绝对地址写正确，最好再给每个地址命名并添加注释，这对后面的编程会非常方便。不需要在编程时每次都查询绝对地址，只要填写命名好的名称即可。当然，这也取决于软件是否具备此功能。
第四步：写出程序流程图
在编程之前，一定要在草稿上写出程序的流程图。一个完整的程序，应该包括主程序、停止程序、急停程序、复位程序等部分，如果软件允许，应该将各个程序按“块”的形式编写，即一个程序是一个块，最终将每个块按需求来调用即可。
PLC最擅长的就是处理顺序控制，在顺序控制中主流程是核心，一定要确保制定好的流程是正确的，要在草稿上仔细检查。如果主流程存在问题，当程序被PLC执行后，很可能发生撞击，损坏设备或对人身造成危险。

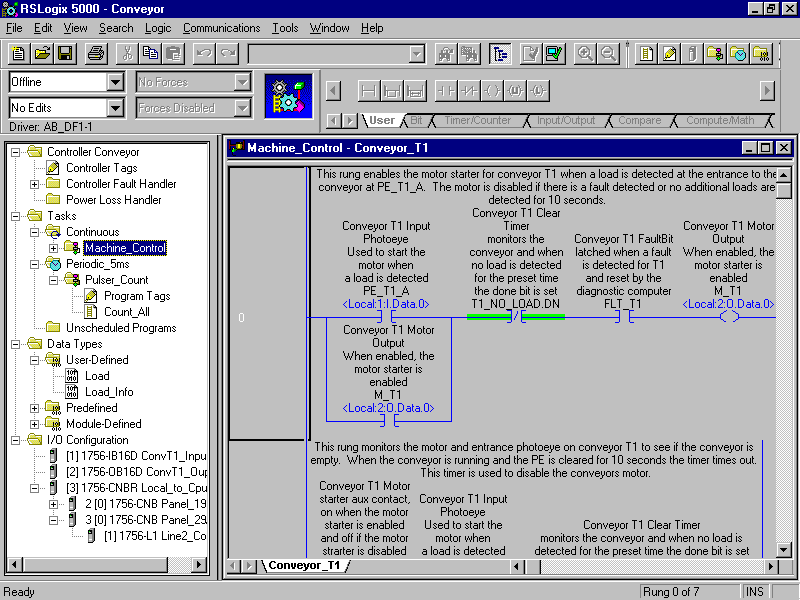

第五步：在软件中编写程序
确保主流程没有问题后，便可以在软件中编写程序了。此外，还要注意停止、急停和复位程序的正确性，尤其是停止和急停程序，这是关系到人身安全和设备安全的最重要的程序，万万不可小视。一定要保证无论在任何情况下，只要执行停止或急停程序，设备绝对不会对人身造成伤害。推荐您关注微信号技成培训。
第六步：调试程序
在调试程序这一步中，可以分成两个方面。
1．如果条件允许，或是你的逻辑能力超强，可以先用软件的仿真功能做测试，但是很多繁琐的程序很难用软件仿真看出程序是否正确。
2．将程序下传到PLC中进行在线的调试。如果设备不动或运行中出现异常情况，先不要去修改程序，很可能是传感器没有调试到位，如果确保传感器无误，再去修改程序。
第七步：调试完成后，再次编辑程序
在上一步的调试中，由于对程序有所修改，故必须再次整体检查或编辑一下程序，然后将最终的程序下传到PLC中。
第八步：保存程序
在这一步中，要注意一个问题，就是应该将程序保存在什么地方？PC硬盘？闪存设备？移动硬盘？当然这些都不可以，所有这些存储设备都可能感染病毒。所以，必须且只能将程序烧制到光盘上。而且还有一个问题，烧制的程序是哪个程序？在之前我们已经将最终调试并修改完成的程序下载到PLC中，如果PLC在执行该程序时完全无误的话，就将该程序上传到PC中，将此程序烧制到光盘中。上面的一切都是为了安全。
好了，今天分享就到这里了，期待大家的转发分享是对我的支持哦，有问题或者想了解更多自动化知识的也可以在评论区留言哦，感谢大家的耐心阅读。
