评比算分，去掉最高分和最低分算平均，PLC怎样编程实现？

在很多比赛中为了体现公平与公正，避免个别明显过高或过低的评分影响选手的成绩，一般都会设置诸如“去掉1个最低分和1个最高分”这样的规则，那么这个算法PLC编程怎样来实现呢？

原理很简单就是找出最大值和最小值，假设10个评分值分成存在D100，D101，D102，D103，D104，D105，D106，D107，D108，D109共10个地址里。

用指令找出最大和最小值，求和算平均即可。

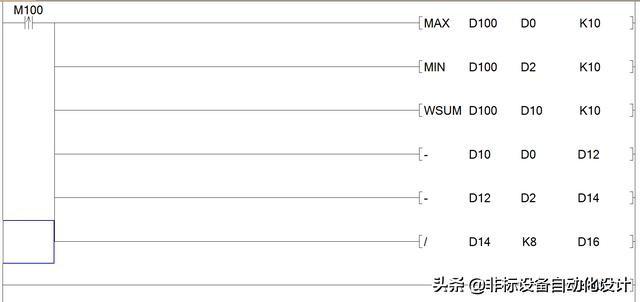

程序如下：

之前的文章也介绍过怎样找最大最小值，怎样求和，这次我们结合起来就可以了。

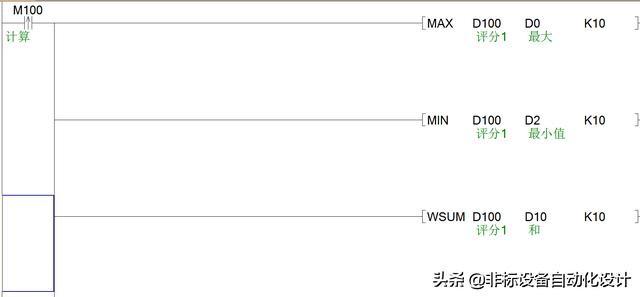

下面的MAX D100 D0 K10指令就是从D100，D101.。。D109共10个数中找出最大值存到D0中

MIN D100 D2 K10是从D100开始的10个地址中找出最小数存入D2

WSUM是求和，把D100—D109共10个数相加存入D12中

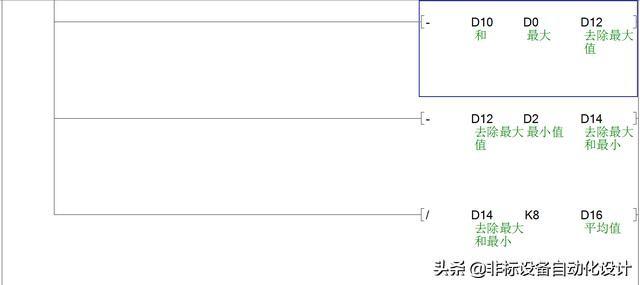

求和（10个数）完成减去最大值，再减去最小值除以8就是平均值了，比赛评分一般都是这样计算的。

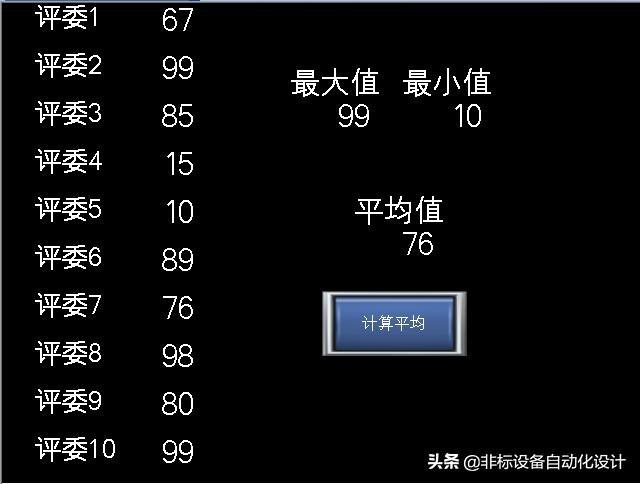

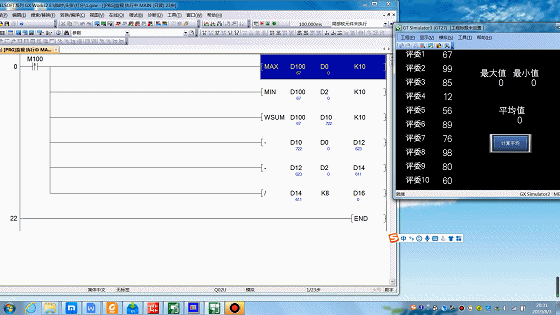

下面看动态图演示

GIF动图耐心等待

这样高效学PLC编程，掌握ST语言运算符号编写控制程序无压力

此次为大伙续上之前《 ST语言运算符上 》所讲解的内容，如果大伙没有了解过之前分享的内容，建议先行去了解再往下看，便于全面的掌握ST语言运算符。

五：* (乘) / (除) MOD (余数)

除法 MOD（余数）

在ST语言使用运算符 / 表示除法。在运算中，自动根据自定义的标签自动进行整数运算或小数运算，如果直接使用软元件名使用，默认为16位整数运算，如下图所示：

梯形图的除法运算，会存在16位整数除以16位整数结果是32位整数，其中低16位储存商数，高16位储存余数，在ST语言中是以运算符 / 求商数，使用运算符号MOD 进行求余数，求商数与余数是使用二个运算符进行运算。

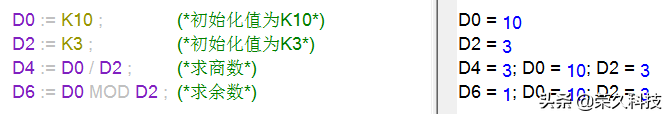

例：求出D0除以D2的商数，结果储存至D4，求出D0除以及D2的商数，结果储存至D6

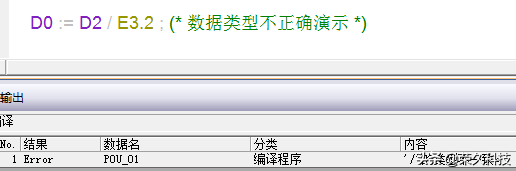

同样在四则运算中需要注意数据类型是否一致，否则编译不通过

在程序文直接使用软元件，那么编译器默认为是16位整数,如果需要使用32位整数运算，需要在全局标签进行定义，然后在程序文使用标签进行运算。

例：在全局标签定义三个32位整数变量，分别命名为整数32位1，整数32位2，整数32位3，地址分配为D200,D202,D204，然后在程序中将，整数32位1乘以整数32位2，结果赋值给整数32位3，步骤如下图所示

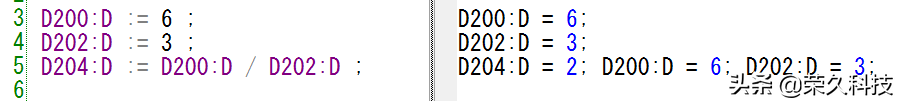

32位整数除法在GX Works3 比较方便，不需要在全局标签中设置小数类型，可以直接在程序文中直接使用软元件，参考下图所示

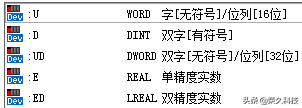

在软元件名称加上冒号然后输入数据类型，具体定义如下图所示

在ST语言中四则运算中的乘法，除法与求余数的优先权是同等级，理论上是不分先后执行，实际上在左边优先执行，右边后执行。

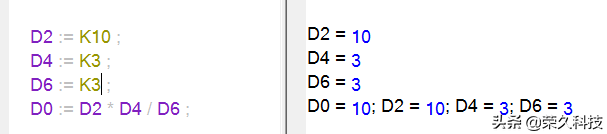

例：在下图所示中，D2先乘以D4，然后再除于D6，最后进行赋值。

六：+ (加) - (减)

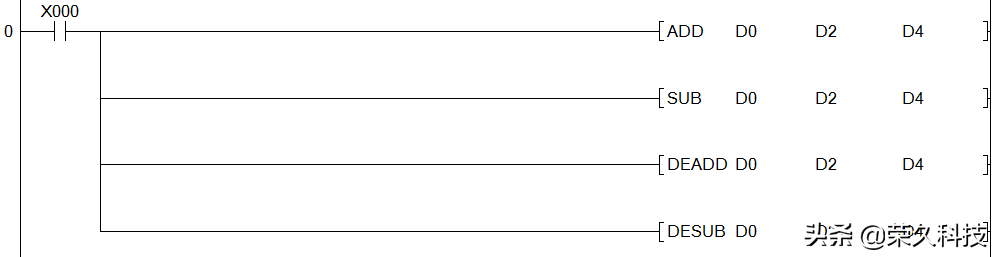

在梯形图中的加法与减法使用ADD(加法)与SUB(减法)表示，如果是小数则为EADD,ESUB

在ST语言使用运算符 + 代表加法，运算符 – 代表减法。

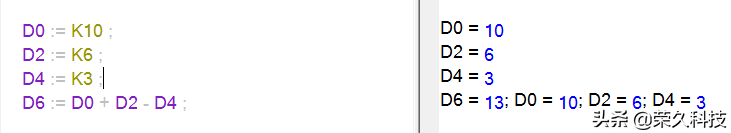

例：将D0加上D2值再减去D4，结果储存致D6中。

理论上加法与减法的优先权是同等级，也就是说执行运算不分先后，实际是在左边执行，右边后执行，如上图所示，D0先加上D2，然后再减去D4，这是顺序因素，不是优先权运算原则。

默认使用软元件就是使用16位整数，如果想要使用32位整数或小数参考上图所示方法。

七：<,>,<=,>= (比较)

在比较关系符，分别有小于“<”关系，大于“>”关系，小于或等于“<=”关系，大于或等于“>=”关系。

比较关系符为常用运算符，熟悉掌握关系符应用对ST语言编写很大帮助！

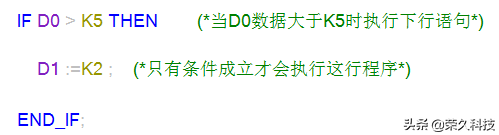

如：关系符运符可以用在控制语句中使用，如IF判断。

如：关系符运符也可以作为执行函数条件使用，如果传送指令执行条件

如：关系符运符可以将比较结果进行赋值输出

如：可以直接将四则运算的结果进行判断，然后再输出

注意：比较结果不能进行四则运算

七：= , <> (等式/不等式)

等式“=”与不等式“<>”的优先权低于比较关系，等式与不等式是同级别，不分先后。

使用方法参考比较关系例子，这里就不在介绍。

注意：等式运算符与赋值运算符容易混淆，等式“=”是用来比较使用，赋值是给赋值“:=”使用

八：AND , & ( 逻辑与 )

逻辑关系，在梯形图中多个位的逻辑关系，可以很方便观察到各个位的状态，特别是在调试程序时，可以快速排查问题

在ST语言中的逻辑与是使用AND或 & 运算符表示，上图与下图程序作用完全一样。

可以看出，梯形图的逻辑关系比较直观，而ST语言就稍微差点。所以在逻辑控制方面使用梯形图编程比较有优势，而四则运算方面使用ST语言比较方便

注意：在梯形图有专用的常闭符号，而ST语言没有专用符号，如果在ST语言使用常闭信号进行逻辑运算，可以使用NOT 取反运算符，如图所示

八：XOR ( 逻辑异或 )

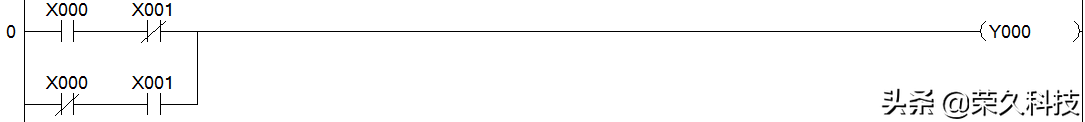

逻辑异或关系，用来表示二个位的关系，梯形图中的表达二个位为异或关系，使用四个触点，如下图所示：

ST语言使用XOR运算符表示，则可以实现如上图所示作用

异或运算符的优先权低于逻辑与运算运算符，如下图

九：OR ( 逻辑或 )

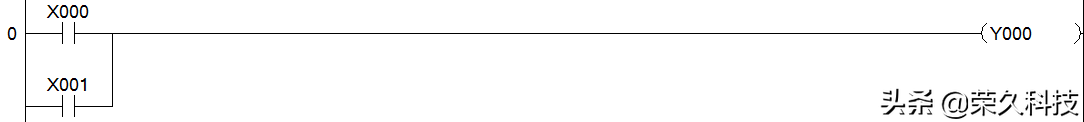

逻辑或关系，用来表示二个位为或关系，梯形图中的表达二个位为或关系如下图所示：

ST语言使用OR运算符表示，则可以实现如上图所示作用

或运算符的优先权为最低，是所有运算符中最低一个

以上，欢迎动动手分享及收藏！
