如何快速学习PLC理论讲解加动手编程!看完就是高手了!

1、喷泉控制

(1)明确系统控制要求

系统要求用两个按钮来控制A、B、C三组喷头工作(通过控制三组喷头的泵电动机来实现),三组喷头排列如下图所示。

系统控制要求具体如下:

当按下起动按钮后,A组喷头先喷5s后停止,然后B、C组喷头同时喷,5s后,B组喷头停止、C组喷头继续喷5s再停止,而后A、B组喷头喷7s,C组喷头在这7s的前2s内停止,后5s内喷水,接着A、B、C三组喷头同时停止3s,以后重复前述过程。按下停止按钮后,三组喷头同时停止喷水。下图为A、B、C三组喷头工作时序图。

(2)确定输入/输出设备,并为其分配合适的I/O端子

喷泉控制需用到的输入/输出设备和对应的PLC端子见下表:

(3)绘制喷泉控制电路图

控制电路图

(4)编写PLC控制程序

启动编程软件,编写满足控制要求的梯形图程序,编写完成的梯形图如下图所示。

下面对照控制电路来说明梯形图的工作原理:

(1)起动控制

(2)停止控制

2、交通信号灯控制

(1)明确系统控制要求

系统要求用两个按钮来控制交通信号灯工作,交通信号灯排列如下图所示。

系统控制要求具体如下:

当按下起动按钮后,南北红灯亮25s,在南北红灯亮25s的时间里,东西绿灯先亮20s再以1次/s的频率闪烁3次,接着东西黄灯亮2s,25s后南北红灯熄灭,熄灭时间维持30s,在这30s时间里,东西红灯一直亮,南北绿灯先亮25s,然后以1次/s频率闪烁3次,接着南北黄灯亮2s。以后重复该过程。按下停止按钮后,所有的灯都熄灭。交通信号灯的工作时序如下图所示。

(2)确定输入/输出设备,并为其分配合适的I/O端子

交通信号灯控制需用到的输入/输出设备和对应的PLC端子见下表。

(3)绘制交通信号灯控制电路图

控制电路图

(4)编写PLC控制程序

启动编程软件,编写满足控制要求的梯形图程序,编写完成的梯形图如下图所示。

梯形图

在上图所示的梯形图中,采用了一个特殊的辅助继电器SM0.5,称为触点利用型特殊继电器,它利用PLC自动驱动线圈,用户只能利用它的触点,即画梯形图里只能画它的触点。SM0.5能产生周期为1s的时钟脉冲,其高低电平持续时间各为0.5s,以上图梯形图网络9为例,当T50常开触点闭合,在1s内,SM0.5常闭触点接通、断开时间分别为0.5s,Q0.4线圈得电、失电时间也都为0.5s。

下面对照控制电路和时序图来说明梯形图工作原理:

(1)起动控制

(2)停止控制

3、多级传送带控制

(1)明确系统控制要求

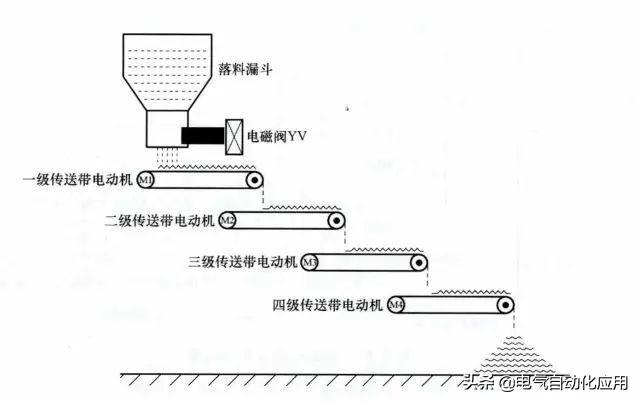

系统要求用两个按钮来控制传送带按一定方式工作,传送带结构如下图所示。

系统控制要求具体如下:

当按下起动按钮后,电磁阀YV打开,开始落料,同时一级传送带电动机M1起动,将物料往前传送,6s后二级传送带电动机M2起动,M2起动5s后三极传送带电动机M3起动,M3起动后4s后四级传送带电动机M4起动。

当按下停止按钮后,为了不让各传送带上有物料堆积,要求先关闭电磁阀YV,6s后让M1停转,M1停转5s后让M2停转,M2停转4s后让M3停转,M3停转3s后让M4停转。

(2)确定输入/输出设备,并为其分配合适的I/O端子

多级传送带控制需用到的输入/输出设备和对应的PLC端子见下表。

(3)绘制多级传送带控制电路图

控制电路图

(4)编写PLC控制程序

启动编程软件,编写满足控制要求的梯形图程序,编写完成的梯形图如下图所示。

梯形图

下面对照控制电路来说明梯形图的工作原理。

(1)起动控制

(2)停止控制

4、车库自动门控制

(1)明确系统控制要求

系统要求车库门在车辆进出时能自动打开关闭,车库门控制结构如下图所示。

系统控制具体要求如下:

在车辆入库经过入门传感器时,入门传感器开关闭合,车库门电动机正转,车库门上升,当车库门上升到上限位开关处时,电动机停转;车辆进库经过出门传感器时,出门传感器开关闭合,车库门电动机反转,车库门下降,当车库门下降到下限位开关处时,电动机停转。

在车辆出库经过出门传感器时,出门传感器开关闭合,车库门电动机正转,车库门上升,当门上升到上限位开关处时,电动机停转;车辆出库经过入门传感器时,入门传感器开关闭合,车库门电动机反转,车库门下降,当门下降到下限位开关处时,电动机停转。

(2)确定输入/输出设备,并为其分配合适的I/O端子

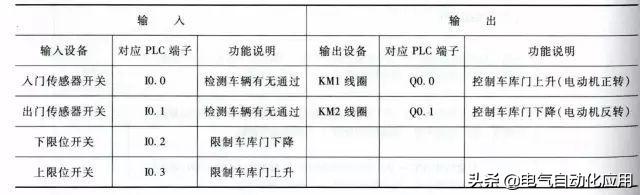

车库自动门控制需用到的输入/输出设备和对应的PLC端子见下表:

(3)绘制车库自动门控制电路图

控制电路图

(4)编写PLC控制程序

启动编程软件,编写满足控制要求的梯形图程序,编写完成的梯形图如下图所示。

梯形图

下面对照控制电路来说明梯形图的工作原理。

(1)入库控制过程

(2)出库控制过程

初学者PLC编程进阶篇——子程序的应用1

PLC编程,一开始我们是用继电器控制思维来编程,进一步应用功能指令来编程,再进一步就要使程序更加简洁、结构清晰,便于分析,这就要使用——子程序和中断程序。

可以根据控制的实际功能来划分出不同的功能块,然后在主程序中根据工艺需要调用各功能块,来达到控制的目的。

子程序建立:

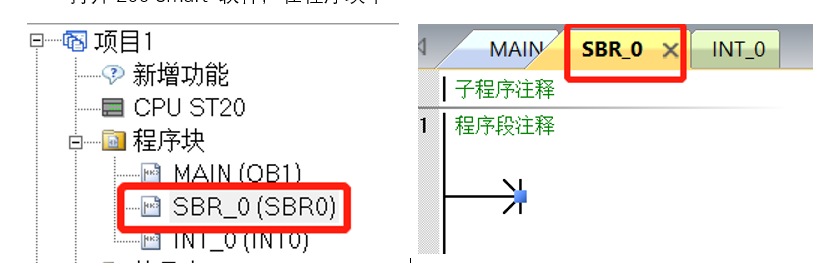

打开200 Smart 软件,在左侧项目1中----程序块中SBR_0(SBR0)----就是子程序名称,根据需要可以重新命名,也可以增加子程序数量 如下图

以起重机控制为例可以把程序划分成5个功能块,每个功能块编写一个子程序

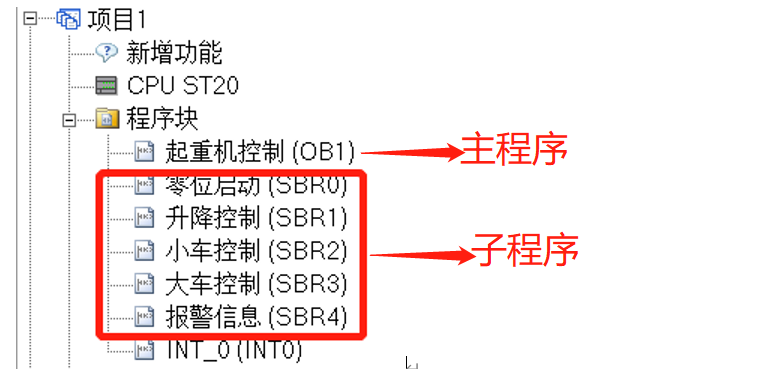

【零位启动】、【升降控制】、【小车控制】、【大车控制】、【报警信息】建立如下图

子程序应用

(1)子程序只有被调用 时才能执行。

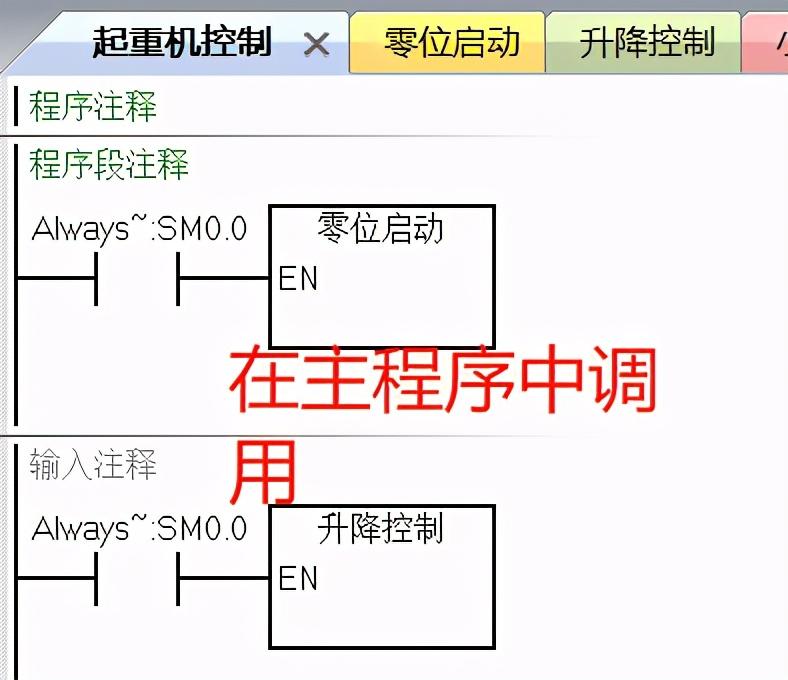

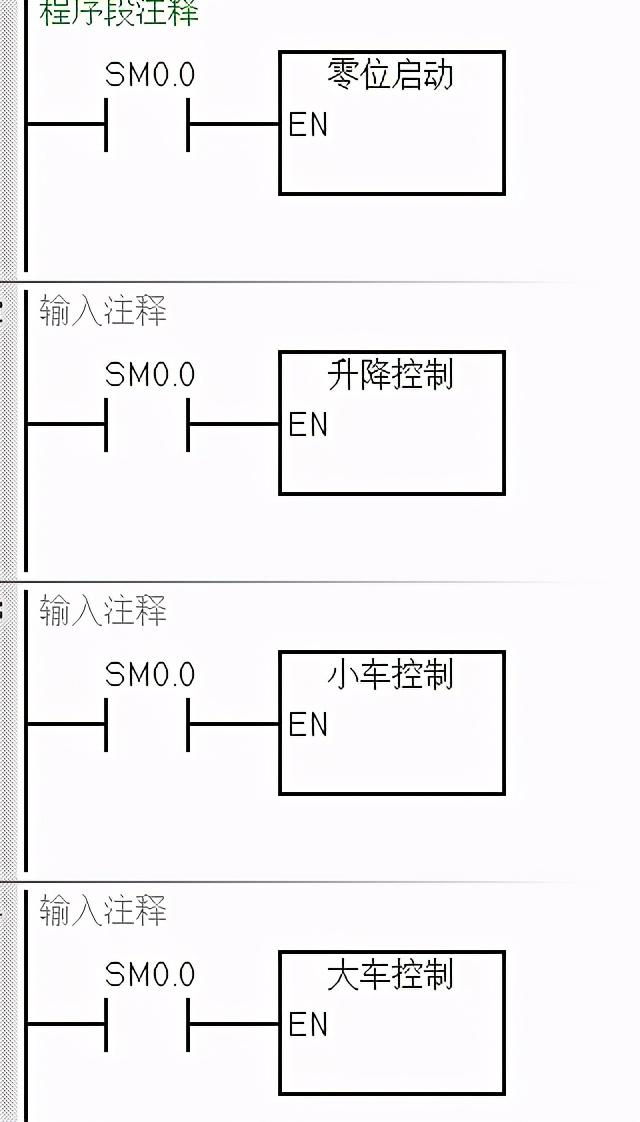

如下图:在主程序中调用各功能块

调用不带参数子程序

(2)S7-200 SMART CPU最多可以调用128个子程序;

(3)子程序可以嵌套调用,即子程序中再调用子程序,一共可以嵌套8层 ;

2、子程序分类

(1) 不带参数的子程序。如上图除了EN外,没有其它管脚。

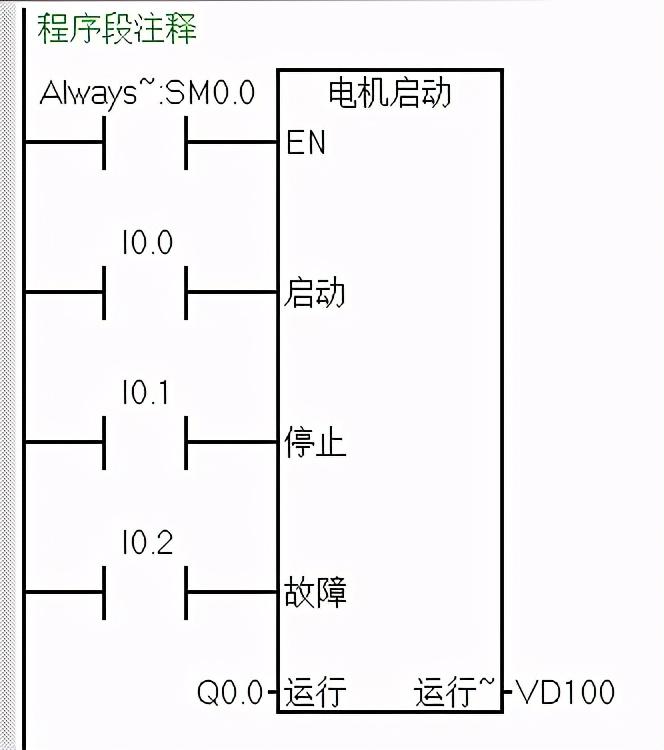

(2) 带参数的子程序。如下图,有5个管脚,可连接实际变量。

调用带参数子程序

四、不带参数的子程序应用

不带参数的子程序,在编程时,只是按功能不同划分出来的程序,程序与在主程序中一样,使用实参——即实际地址编程,定时器、计数器,沿指令正常使用,并不多次调用。

在主程序调用时,也有2种情况:

一是无条件调用子程序

这样,只是在结构上程序清晰,便于阅读,每个程序都要扫描,并不能减少总扫描周期时间。

二是有条件调用子程序

这样,只有条件满足时,才执行需要的子程序,条件不满足,则主程序不再扫描执行,这样就可减少扫描的总周期时间,加快执行响应速率。

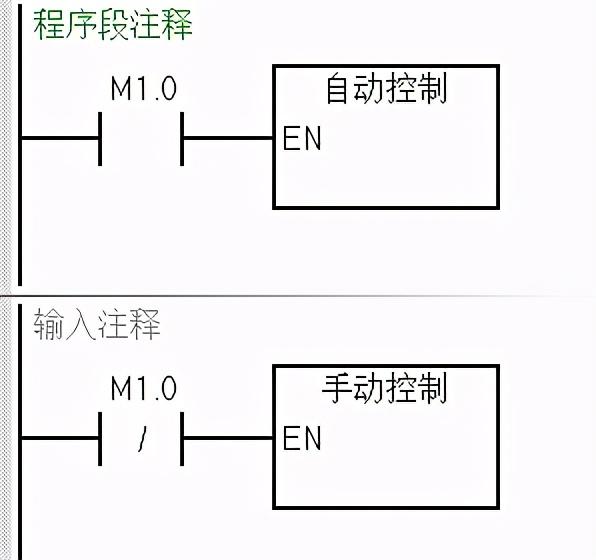

M1.0的状态决定执行哪个程序

如上图,在M0.0=0不接通时,执行的是【手动控制】,这时【自动控制】程序不会执行,也不进去扫描。

注意事项: 如果在执行【手动控制】的过程中,M0.0闭点断开,程序内最后的变量状态将保持不变。视实际情况,在转换后需复位的必须复位。

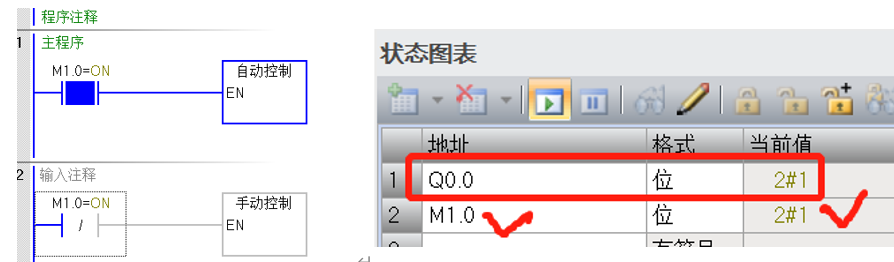

如下图,在Q0.0=1的情况下,断开M1.0闭点,转到自动控制方式时,Q0.0还保持为1.,这种情况在实际应用中要注意。

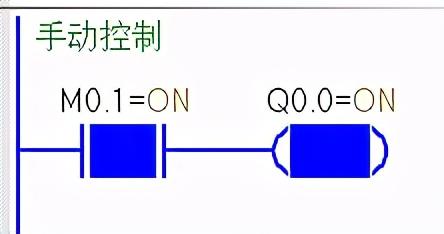

手动控制Q0.0=1

M1.0=1时,手动程序中的Q0.0还保持为1
