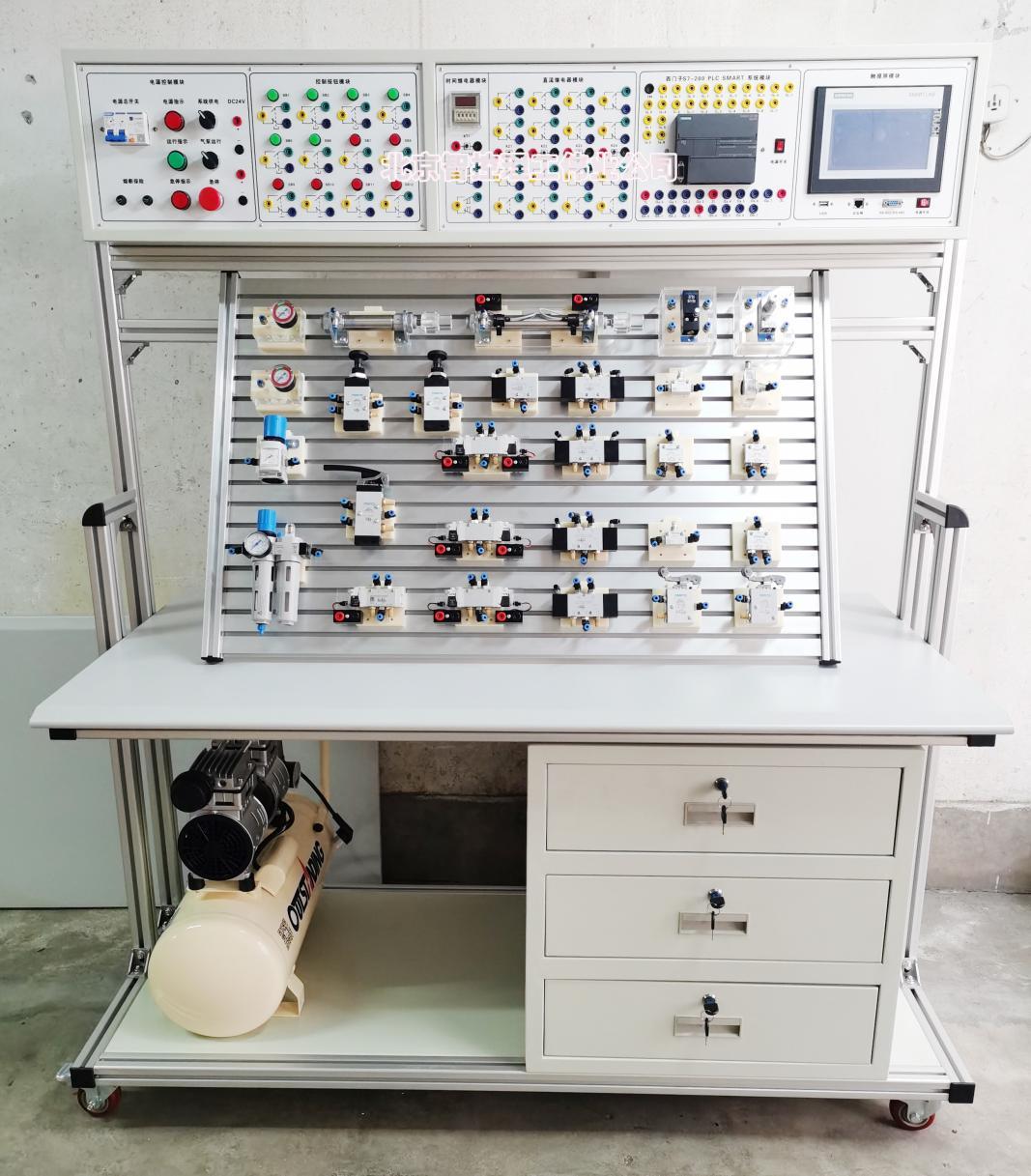

BOH-FST01型气动与PLC控制实训装置（费斯托）

一、概述

BOH-FST01型气动与PLC控制实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，我公司气动与PLC控制实训设备的优点，采用了开放型综合实训台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术以PLC控制的理想的综合性实训设备。实训可以让学生直观、感性地对比、了解气、电、手动各自具有的特点、特色、及优缺点等。气动实训元件均为费斯托工业型元件，掌握几十种基本实训回路的工作过程及原理，实训回路组装快捷、方便、简单实用。

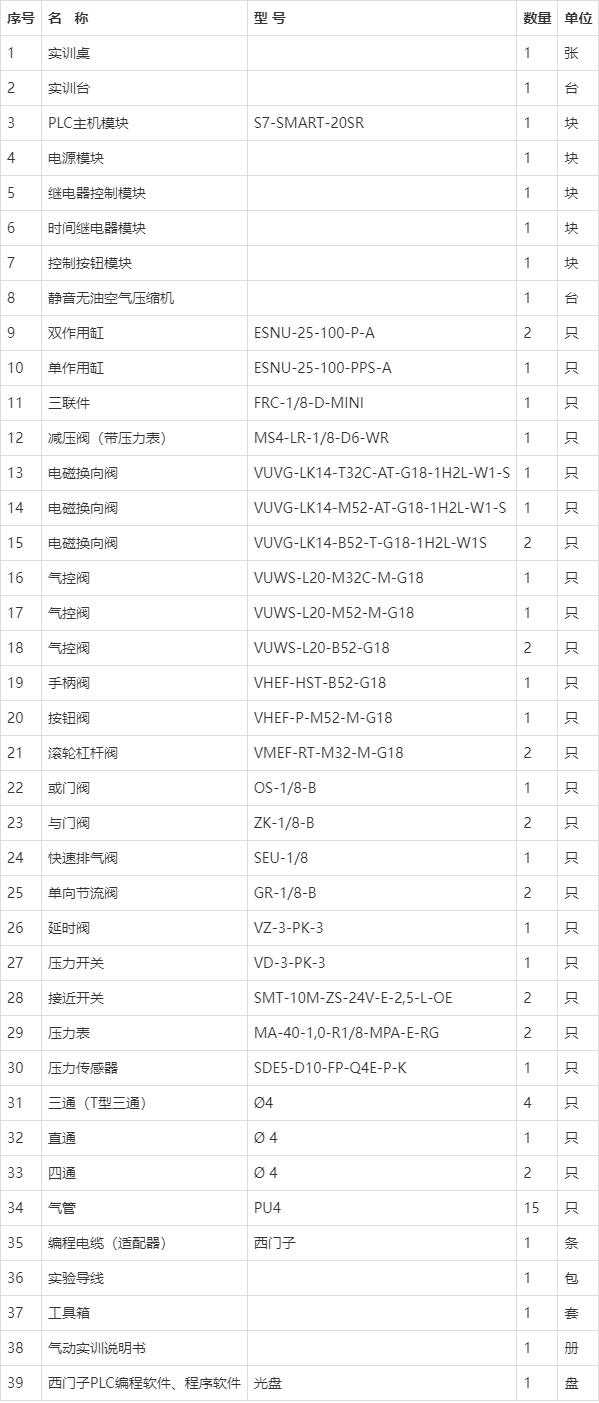

二、实训装置功能： 1、系统采用电、气一体化结构，下半部分为标准化气动实训板，用以完成气动元件的安装固定、气路及电路的连接；上半部分为自动化控制箱，用以完成PLC、低压电器等的安装和接线。2、实训装置主框架采用欧标铝型材结构，实训面板倾斜铝型材结构平台，主要用于安装气动相关元件，型材表面有标准的两道固定槽，最上面层主要以电气控制位置。3、桌面采用防火、防水、耐磨高密度板。4、下柜采用铁质双层亚光密纹喷塑结构或全钢框架结构，用于储存元器件。三、主要技术参数 1、输入电源：220V．允差±l0%，50Hz；2、装置容量：≤1.5kVA；3、工作环境温度：－5℃～40℃；4、工作湿度：≤90%(40℃时)；5、外形尺寸：1510mm×700mm×1750mm6、静音无油空气压缩机：工作电源：AC220V；电机功率：750W公称容量24L；额定输出气压0.8Mpa 。7、电器控制单元：（1）电源模块：电源部份配有一个空气开关、系统供电开关及指示灯、气泵运行开关及指示灯，急停开关及指示灯。提供电气控制电路中的AC220V交流电压、DC24V直流电压。（2）PLC主机模块：主机选用西门子S7-SMART-20SR主机，12路开关量输入，8路继电输出。（3）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。四、主要特点 1、气动PLC实训装置主框架由型材结构、费斯托气动元件和电气控制器件、可编程控制器（PLC）等组件组成。2、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件按放在倾斜实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。3、采用静音空压机，为实训室提供一个较好的实训环境。4、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。5、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。6、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。五、气动基本实训回路 1、单作用气缸的换向回路2、双作用气缸的换向回路3、单作用气缸速度控制回路4、双作用气缸单向调速回路5、双作用气缸双向调速回路6、速度换接回路7、缓冲回路8、二次压力控制回路9、单缸单往复控制回路10、单缸连续往复动作回路11、卸荷回路12、或门型梭阀的应用回路13、快速排气阀应用回路14、PLC编程软件学习和使用六、气动PLC控制实训装置清单

驭势同行，智造未来——费斯托携最新行业自动化解决方案亮相工博会

砥砺前行，不负等待，一年一度的工业盛会如约而至。2020中国国际工业博览会在国家会展中心（上海）拉开帷幕，9月15至19日，全球领先的工业自动化和教学培训企业费斯托（Festo）携最新的行业自动化解决方案亮相5.1号馆 B105展位。

2020年伊始，一场突如其来的疫情给人们的生活带来了巨大冲击，也给各行各业都带来了不同的挑战与机遇。如今，面对后疫情时代诸多不确定因素，如何应对危机、把握发展新机遇成为当下重点。作为自动化行业的领军企业，Festo始终坚持实践数字化创新和持续深入的本土化，致力于帮助汽车、电子和轻型装配、食品包装、新能源、生命科技、制药等更多细分行业客户提高市场竞争力。

因地制宜，专注细分行业

受疫情影响，区域经济正变得越来越重要，中国是Festo 集团确定的战略发展市场。Festo大中华业务区总裁Thomas Pehrson陶澎先生表示，“我们所做的一切都是为了更加快速、更加灵活地响应市场的需求，中国市场是如此的充满活力，我们必须足够接近它。我们构建兼具价格竞争力与高度灵活性的本地化端到端服务，提供涵盖从采购、生产，到交付与服务的完整价值链。”

近年来，中国制造在诸如电动汽车、电池、3C、光伏和5G 等领域已经超越了美国和欧洲，成为世界范围的领导者，这就要求供应商专注细分行业，能够把握产业热点和市场需求的趋势。Festo 不仅紧密接触行业客户，还协同国际资源，形成基于价值链的产业合作。此外，Festo 乐于向中国客户分享经验，不只是制造与安装调试机器设备，还可以借助数字化和云技术，真正实现系统的高效集成，与客户一起诠释自动化的创新价值，助力中国制造走向世界。本届工博会，Festo将展示时下最热门的半导体、新能源电池、生命科学等行业的创新自动化应用。

Festo 与国内高纯工艺介质供应系统巨头上海正帆科技股份有限公司（以下简称“正帆科技”）在特气柜的技术创新上强强联手，合作打造高性能的特气柜解决方案。特气柜对于供气环境的安全要求十分严苛。面对复杂的气路设计，正帆科技采用了Festo自动化控制平台CPX-E与客制化阀岛VTOC完美配合，简化了安全气路的控制问题。通过Festo或阀的应用，定制化设计各种安全回路、冗余回路和补偿回路，解决了半导体行业对于各种活性特殊气体供气中对安全的严苛要求，实现了紧凑空间的高性能气路设计。

在半导体行业，Festo的另一成熟应用在晶元上下料平台。通过高频阀VEAB以及位置传感器SDAT的协同作用，使得气缸在上下带负载运动中实现高精度定位，严格控制开合面积大小，最大限度防止晶元污染。配合Festo的各类传感器，经济的气驱定位组合成为用户不错的选择。

随着新能源汽车的爆发，新能源电池需求量不断攀升，同时对成本和性能要求也在不断提升。电池生产线的自动化、智能化程度直接决定新能源电池企业的竞争力。全自动化和智能化的锂电池生产设备将在保证锂电池生产工艺的基础上，使生产出的锂电池具有较好的一致性，可靠的安全性能和直通良率，从而降低生产成本。Festo自动化解决方案在电池行业的电芯、电池模组、电池包等工艺段均有成熟应用。

电芯的抓取放置升降，可使用Festo悬臂电缸ELCC。ELCC负载力大，带安全保护，配合平行气爪的使用，可以最大限度降低电芯在抓取过程中跌落的可能性。在电池模组点胶工位，Festo自动化控制平台CPX-E自带的3D模型导入功能，使得对于复杂曲面的运动曲线拟合变为简单的导入导出，轻松实现3D点胶的应用场景。对于导入模型曲面中的不连续点，平台自带有修型功能。Festo ELGT等各类电缸及伺服电机组合，曲线位置控制和出胶阀联动的功能，保证了每一段点胶曲线均可以控制点胶阀的开闭频率，从而在理论上通过反复的修正运动参数和胶阀开合频率参数，得到最优的3D点胶曲线。此外，在电池包的组装等环节，Festo高出力伺服压机也同样大显身手，通过本地化用户界面开发，更好地贴合客户现场实际运用中对于压装压力曲线的需求，以及判断阀值，数据存储分析，从软件到硬件的任何一个环节，都将变得更为灵活，整体解决方案更具性价比。

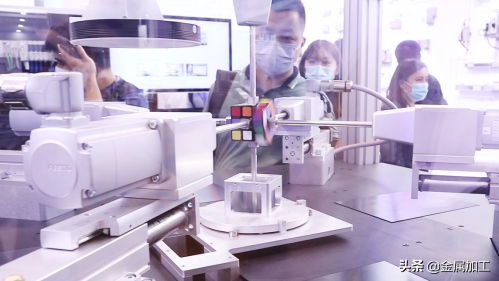

疫情让人们对生命科学、医药等相关行业有了更多关注。其中至关重要的核酸检测、疫苗实验等环节都在实验室完成。Festo针对实验室自动化抓取、搬运和阻挡已经有了一套完整的解决方案。Festo旋转抓取一体化模块EHMD，是目前中国市场上唯一一款标准紧凑型旋转夹持一体化模块。通过CPX-E自动化平台控制，自动拧瓶盖模块将试剂盒瓶盖自动拧紧和拧开。小巧的电爪EHPS安全而轻松地抓取小物体，对于刚性物体，电夹爪可以完美替代气夹爪，从而解决无气环境的物件夹持放置问题。电阻挡缸 EFSD安全执行缓冲与阻挡，释放传感器信号，直接通过 PLC 开关可编程控制接收命令，实现精准定位。全电驱解决方案，紧凑、静音、精准、高效，用于抓取、搬运和阻挡，非常适用于多种应用中的小物体抓取。

Festo EHMD

创新实践，引领数字化变革

陶澎先生表示，“中国制造取得成功的关键在于顺应技术发展，注重创新与实效。把握技术发展趋势是Festo 的出发点。提升全行业对技术发展的认识水平，鼓励创新实践对产业具有重要意义。”

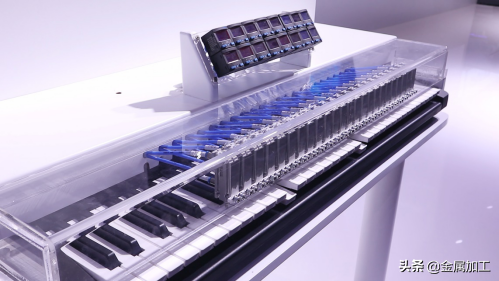

数字控制终端VTEM 是Festo 实践数字化创新的重要里程碑，真正实现了“一阀多用”，能够满足未来高度灵活和自适应的自动化控制需求，在汽车、食品、电子等行业都已经成熟应用。

Festo 数字控制终端VTEM

本届工博会上，费斯托展示了VTEM在中国市场成功落地的多个实际项目的应用，包括：汽车焊装车间中同步定位及可调压力夹紧；电子和轻型装配行业中折弯及抛光工艺中的气缸多段压力和位置控制及软停止；食品吹塑行业大规格模具合模中的软停止等等。在实践中，VTEM的高速软停和比例调压功能获得了各行业客户的广泛好评。

相比传统的电磁阀与比例阀气动控制方案，VTEM 产品方案能够实现更柔性的气动运动控制，满足大批量个性化的自动化控制需求；更低的总拥有成本（TCO），最大程度降低了硬件复杂度、安装成本与能源消耗，通过简化整个价值链，帮助用户真正提高利润率与能源效率，并保护知识产权；更智能的气动数字化方案，通过集成的智能传感器实现自诊断、自学习、自适应，通过工业互联网为云端提供精准的气动元件状态信息，帮助用户真正实现智能化、数字化转型升级。从而真正实现面向工业4.0数字化的气动控制方案。

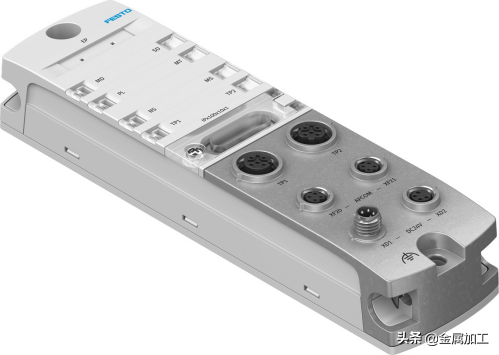

高效互联是构建数字化的基础，Festo新一代分散型远程IO 系统自动化平台CPX-AP-I，采用了Festo 自主创新开发的AP 通信连接技术，实时性能卓越（数据速率可达200 Mbaud，扫描周期15 μs），模块与模块之间的线缆长度可以长达50 m，是灵活处理自动化项目现场各种规模的快速同步过程数据的最佳选择。CPX-AP-I 打造的电气连接平台可以容纳多达500 个模块，包括：Festo 阀岛、数字量信号模块、模拟量信号模块、IO-Link 主站、IO-Link 设备等等。CPX-AP-I通过网页浏览功能Webserver 与Festo 软件Automation Suite 等丰富的软件工具，将自动化系统无缝连接到工业物联网网关，真正实现各行业现场数字化升级。

Festo CPX-AP-I

立足中国市场，打造本土智造标杆

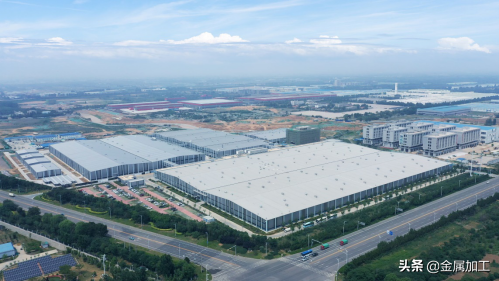

持续推进本土化战略是Festo基于对中国市场深刻理解的一贯坚持。Festo 济南新全球生产中心位于济南高新区孙村片区，是Festo 推进本地化战略的集中体现。Festo孙村新工厂计划总占地约43万平方米，建有生产车间、物流中心、双元制培训中心、实验室和智能制造平台等。Festo孙村新工厂将采用智能制造和自动化物流系统，大量采用全球顶端的机床设备和自动化的加工和装配技术，建成后的工厂制造技术水平甚至高于Festo德国总部工厂，将成为本土智造标杆。
