三菱、西门子PLC常用语句表，速来收！

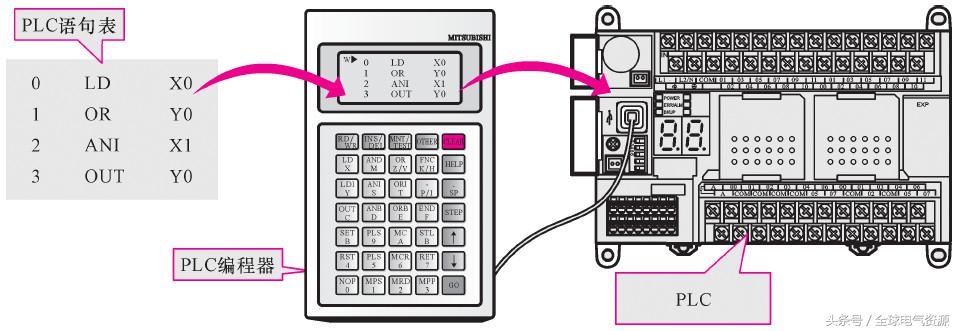

PLC语句表是PLC中的另一种编程语言，是一种与汇编语言中的指令相似的助记符表达式，也称为指令表。它是将一系列操作指令（助记符）组成的控制流程，通过编程器存入PLC中的，如图1所示。

图1 PLC语句表

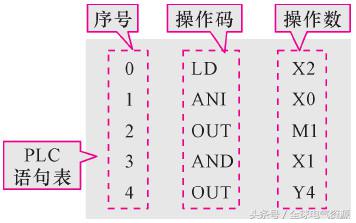

PLC语句表是由序号、操作码和操作数构成的，如图2所示。

图2PLC语句表的构成

1.序号

序号使用数字进行标识，表示指令语句的顺序。

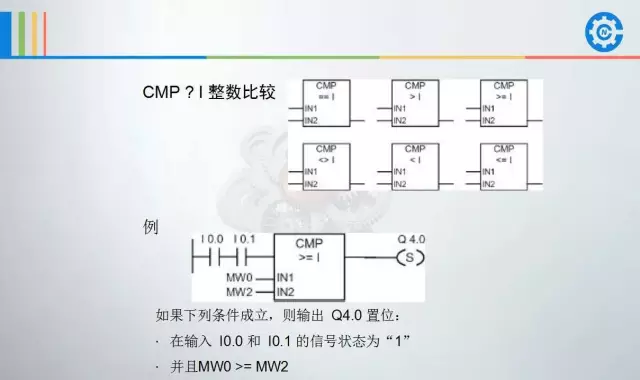

2.操作码

操作码使用助记符进行标识，也称为编程指令，用于完成PLC的控制功能。不同厂家生产的PLC，其语句表使用的助记符也不相同。

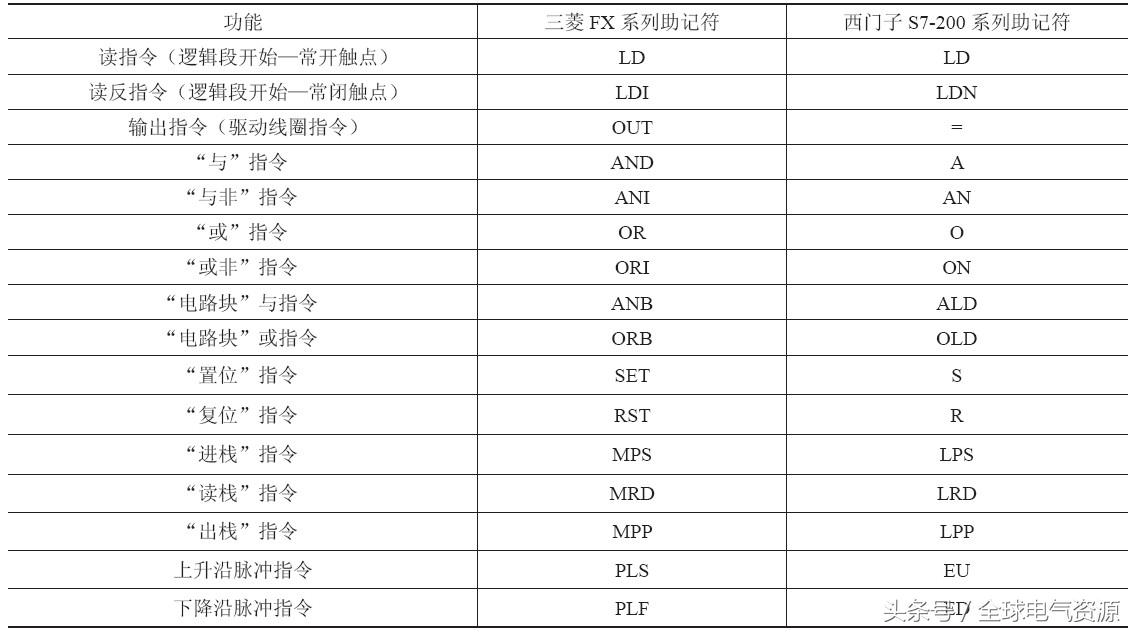

三菱FX系列和西门子S7-200系列PLC中常用的助记符

3.操作数

操作数使用地址编号进行标识，用于指示PLC操作数据的地址，相当于梯形图中软继电器的文字标识。不同厂家生产的PLC，其语句表使用的操作数也有所差异。

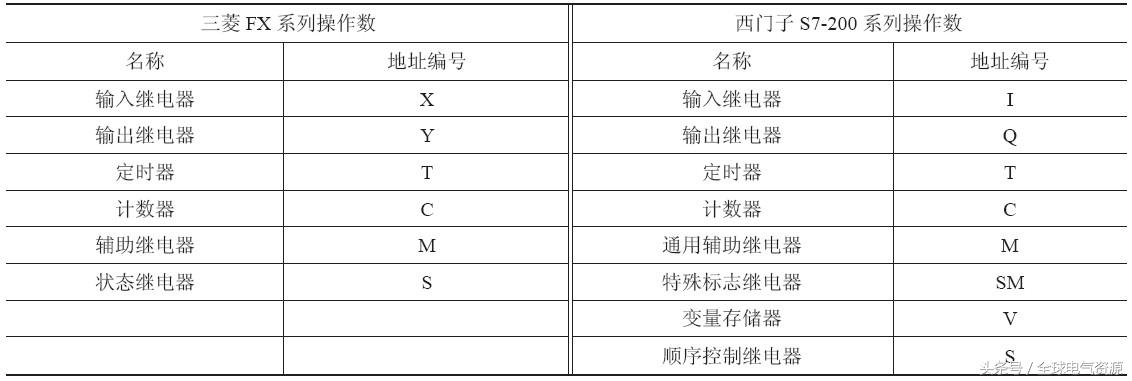

三菱FX系列和西门子S7-200系列PLC中常用的操作数

★

来源于《双色图解PLC梯形图及语句表》，作者：韩雪涛

版权归原作者所有，若有侵权，请联系删除

★
