欧姆龙与西门子PLC可以进行通讯吗？如何通讯？

写在前面

本文分享欧姆龙与西门子PLC以太网通讯的组态与编程。

【一】欧姆龙PLC的设置

（1）IP地址的设置

通过拨码盘来设定耦合器的IP地址，NX-EIC202的IP地址设置为：节点号拨03，4号拨码 OFF，表示的IP地址为：192.168.250.3；EIC202的IP地址设置规则如下图所示：

（2）端口号的设置

1>首先打开Network Configurator软件

2>插入1个NX-EIC202以太网耦合模块

3>设置耦合器的端口号

4>设置要连接设备的IP地址

5>选择与耦合器的通讯接口为Ethernet I/F

6>连接耦合器

7>选择与耦合器相连的设备（本地电脑的IP）

8>载程序到耦合器

（3）欧姆龙Sysmac Studio中配置硬件组态和曝光变量

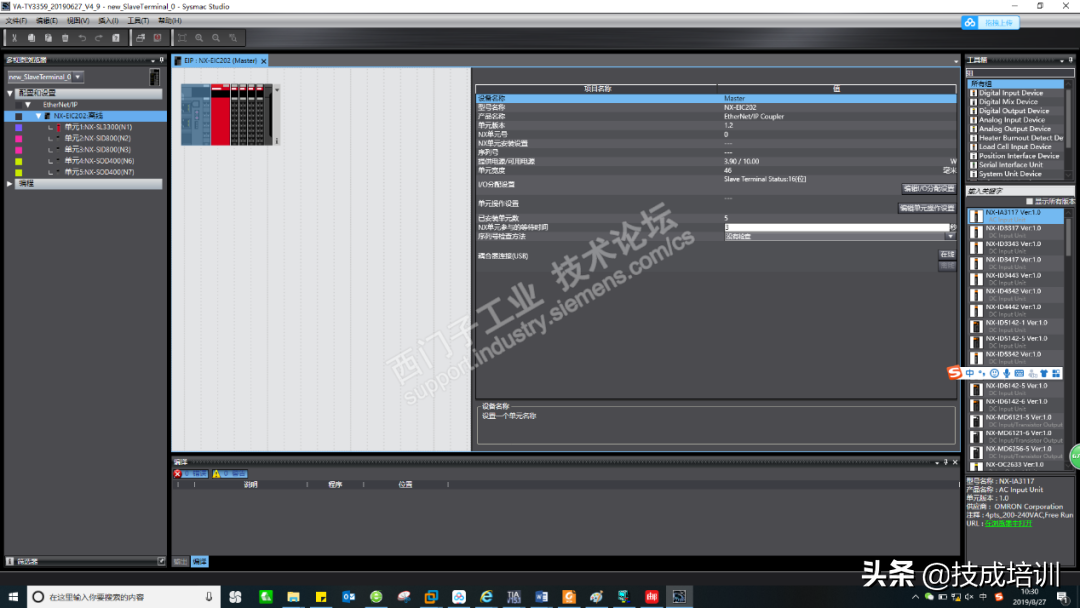

1>首先组态欧姆龙PLC的硬件

2>设置安全模块的输入输出形式，并添加通道注释

3>建立全局变量，包含硬件通道的变量和需要使用的中间变量

4>在I/O映射中将硬件通道和全局变量进行对应

5>在曝光变量中建立要和西门子PLC进行交互的信号点。

【二】西门子PLC的配置

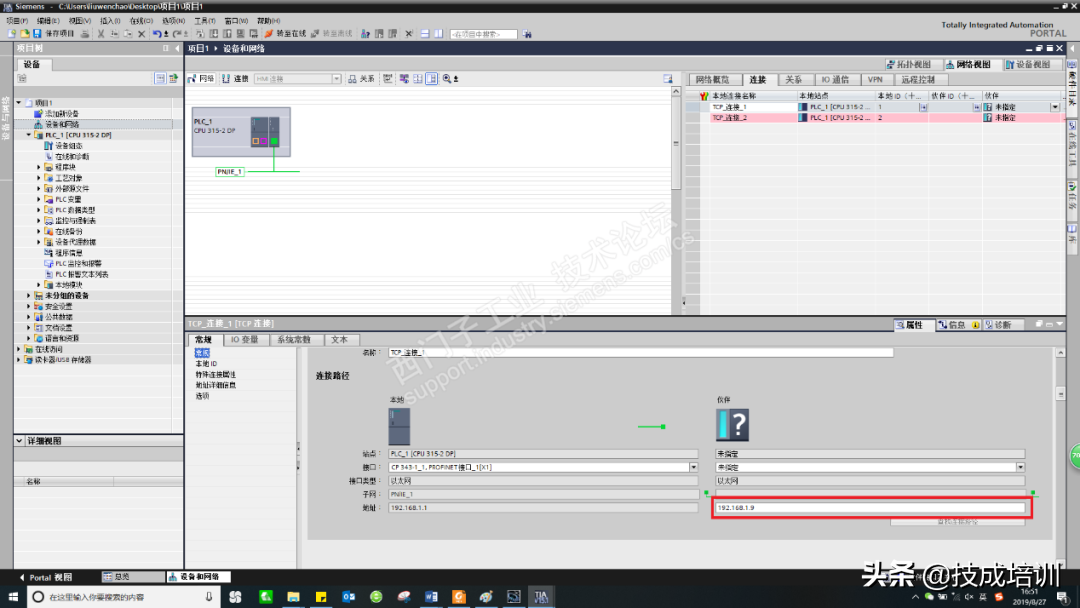

（1）在设备视图中建立2个TCP联接

（2）欧姆龙PLC和西门子PLC的通讯格式

1>西门子写入到欧姆龙PLC：

西门子发送的字节如下：

01 10 00 00 0E 00 00 10 04 00 94 00 03 00 00 00 00 00 00 00

所建立的曝光输入变量的长度（橙色字体）+前8个字节的固定长度，要与设定的变量长度（红色字体）大小一致，0E表示8+6=14（E），其中8为发送字节前的固定长度，6为发送数据的长度（橙色部分）。建立的输入变量长度看I/O分配，如下图所示：

2>西门子从欧姆龙读取数据

当安全PLC组成为：

NX-EIC202耦合+SL3300+SID800*4+SOD400*2

发送：

011000000800000E040064000300

接收欧姆龙PLC曝光变量：

接收：

01 10 28 00 00 8e 00 00 00 80 0f 00 01 00 00 00 00 00 00 00 00 00 00 00 00 07 ff 00 00 07 ff 00 00 07 ff 00 00 07 ff 00 70 0f 70 0f

其中，灰色为固定返回格式，无意义，红色部分为CPU中的曝光变量的输出部分，橙色为4个输入模块的输入通道状态部分，其中1个模块的格式为00 07 ff 00，绿色部分为2片输出模块的输出通道状态，其中1个模块的格式为70 0f。

3>西门子PLC内的程序编写

一插即连！轻松实现PLC与以太网连接

欧姆龙PLC一直在中小型PLC市场有着较大的份额，应用十分广泛，但是PLC设备联网却一直是令人头痛的难题。

PLC设备联网难

设备信息化构建，难！

当前，很多PLC无论是编程还是监控，多采取串口通讯协议，但串口通讯是一种近距离的传输，传输速率小，传输距离近，限制了设备信息化的构建。尤其在工厂设备信息化改造需求日益增多的今天，很难满足生产需求。

PLC连接以太网，难！

将传输速度快，距离远等优势的以太网技术与PLC连接起来，恰好可以解决上述难题，其已经成为工业网络通讯和设备信息化的主要方式。但是难题又来了：PLC只有传统串口怎么办？后续增加以太网模块还需要再去编复杂的代码吗？已有的HMI和组态软件会不会受影响？

那么，有没有一款联网设备，无需编写复杂代码，一插即实现欧姆龙PLC与以太网的轻松连接呢？

一插一连，PLC与以太网即可轻松连接

PLC要连以太网其实也不难，选择一款对的以太网处理器，以上难题迎刃而解。

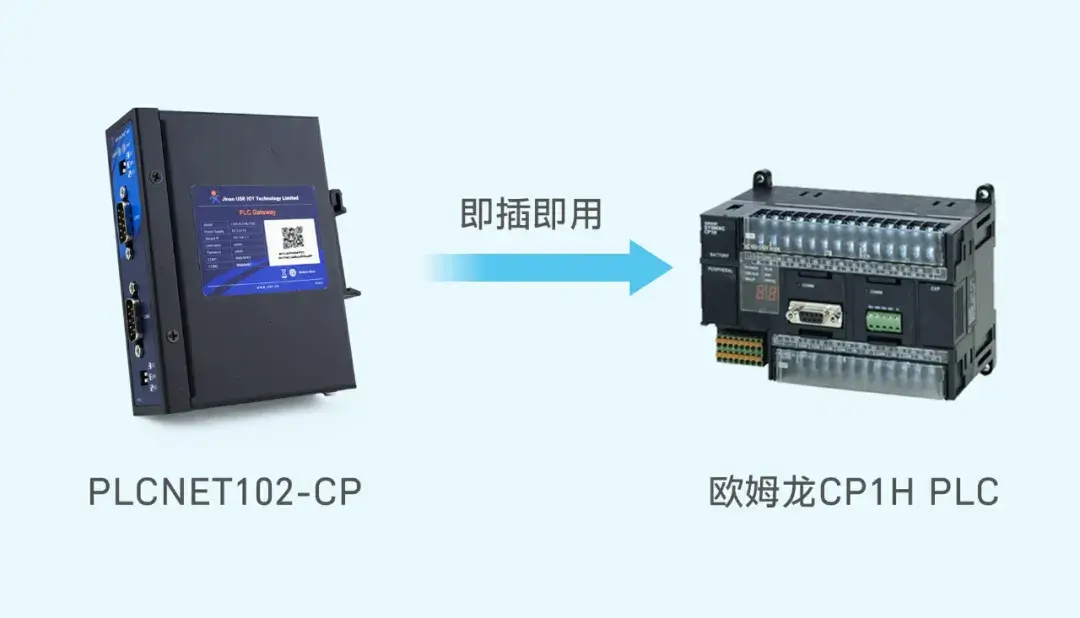

PLCNET102-CP是有人物联网研发推出的一款经济型欧姆龙CP系列PLC以太网协议转换器，可以将串口转换为以太网口，并实现数据采集。

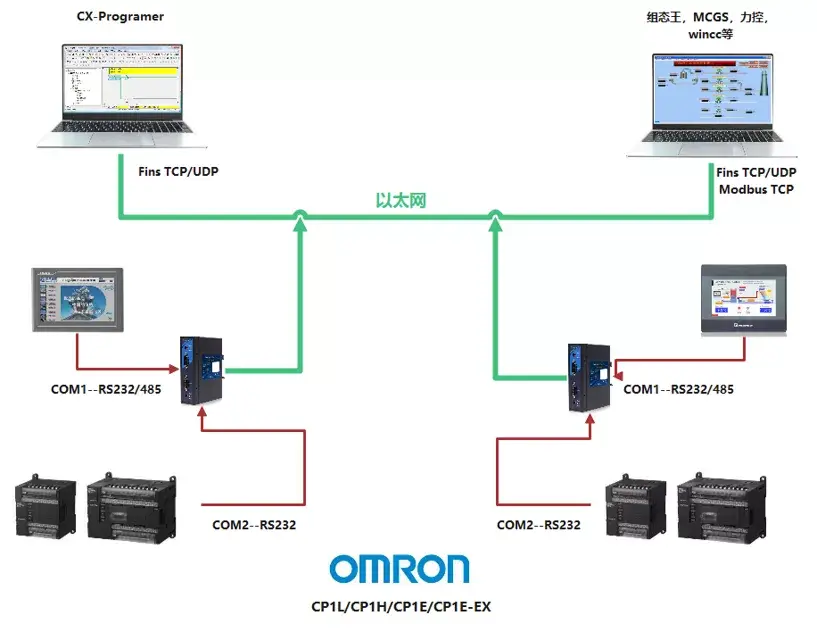

采用即插即用设计，不占用PLC通讯口，不需要编写程序，编程软件/上位机软件通过以太网对PLC数据监控的同时，触摸屏就可以通过复用接口与PLC进行通讯。

PLCNET102-CP支持工控领域内绝大多数SCADA软件，支持欧姆龙FINS以太网协议和ModbusTCP两种通讯方式，非常方便构建生产管理系统。作为一款标准的以太网通讯产品，PLCNET102-CP在编程、监控和联网等方面具有独特的优势，主要表现为：

选择PLCNET102-CP，只需插上处理器、连上网线、简单设置，仅需三步，即可完成以太网与PLC设备的连接，实现高速路、远距离的传输，完美解决设备信息化改造需求。

助力智慧工厂升级

如今，制造业企业的管理向着综合信息化的方向发展，PLCNET102-CP 产品在功能上能很好地满足企业要求，以污水处理厂为例：

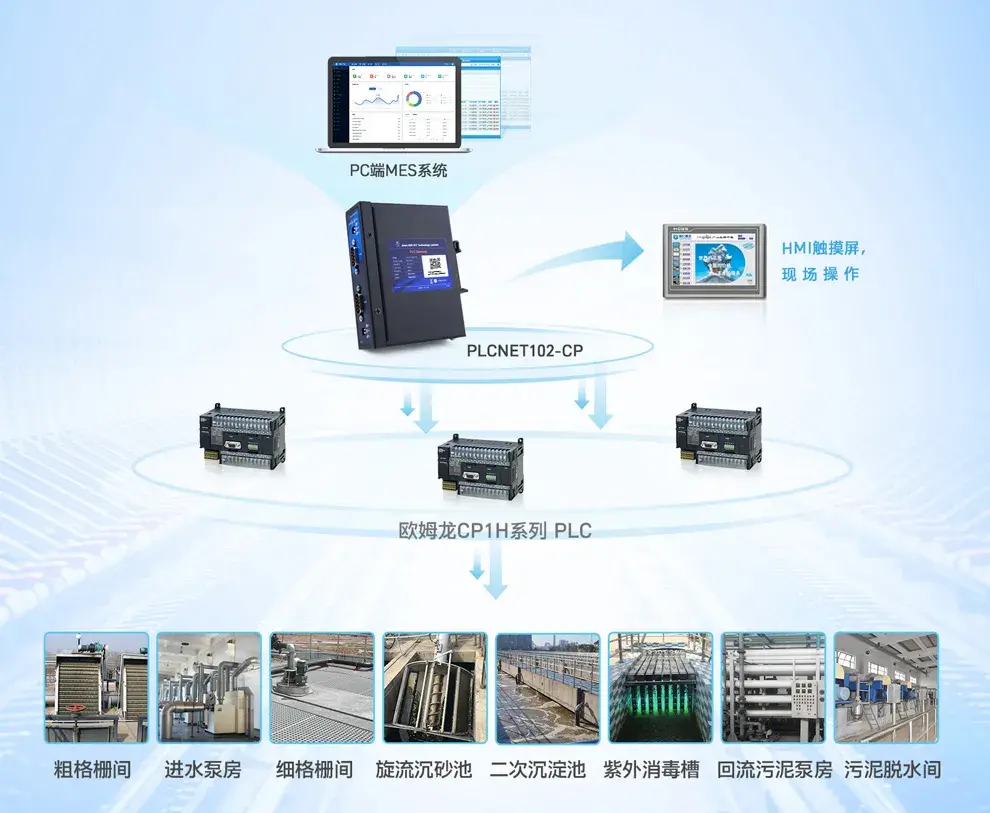

PLCNET102-CP与污水处理控制环节上的PLC相连，PC端通过PLCNET102-CP实现以太网对PLC的编程下载、实时监控等功能。同时，用HMI连接PLCNET102-CP，也可实现对现场PLC的操作。
