经典回顾丨欧姆龙C系列PLC加密解密方法

一、 一般C系列的PLC的加密方法为程序全部加密：

在程序的最前面添加如下指令：

如果忘记密码，可以使用编程器操作：SET NOT REST MON清除PLC内存，

也可以使用CX－P下传新的程序，覆盖原来程序。

二、 其实C系列的PLC可以实现部分加密：

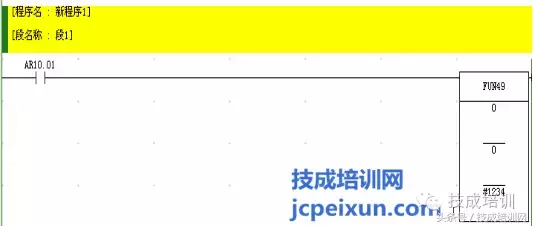

在程序的任何部分添加指令：

1）在程序的最前面（这是保护全部程序）

不能使用编程器操作：SET NOT REST MON清除PLC内存。

要按如下操作：SET NOT REST EXT MON清除PLC内存。

也不能使用CX－P下传新的程序，覆盖原来程序。显示下载了，但原程序仍在。

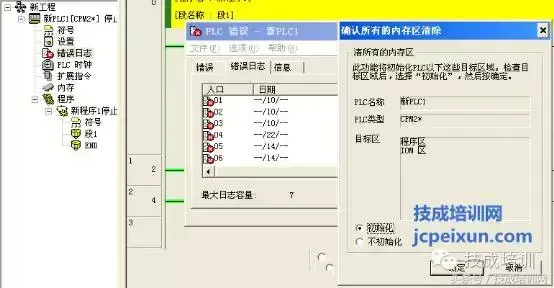

但是可以使用CX－P使用错误日志内的清除内存来清除。如下图：

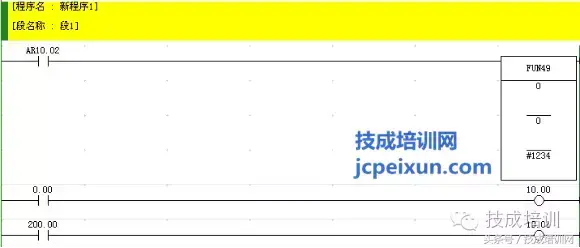

2）加在程序的中间：

受保护的是在LD AR1002指令以后的程序，也就是只能读到部分程序。

如果使用编程器操作：SET NOT REST MON清除PLC内存，只能清除LD AR1002

以前的指令，不能清除LD AR1002以后程序。

要按如下操作：SET NOT REST EXT MON清除PLC内存。

也不能使用CX－P下传新的程序，覆盖原来程序。显示下载了，但原程序仍在。但是可以使用CX－P使用错误日志内的清除内存来清除。

浅谈OMRON欧姆龙PLC最新的扩展加密-扩展密码保护

欧姆龙早期的8位UM读保护已经形同虚设,毫无用处,鉴于此,欧姆龙公司也没闲着,这不?又更新了所谓的16位扩展密码保护.首先,扩展加密需要CX-Programmer V9.6及其以上版本才能支持,低于9.6的你做不了扩展加密,不仅如此,还需要硬件支持,低版本的PLC你也做不了扩展加密保护.看一下欧姆龙官方的说法"===Ver.9.61===<通过密码设置读保护>当PLC属性对话框的保护标签页中设置密码时，请设置密码(确认)。<PLC设置>支持CS/CJ系列PLC的单元设置标签中的响应时间的批量设置。===Ver.9.60===<支持型号>1) 支持以下版本的CPU单元- CJ2H-CPUxx(-EIP) Ver.1.5- CJ2M-CPUxx Ver.2.1- CS1G-CPU4xH Ver.4.1- CS1H-CPU6xH Ver.4.1- CJ1G-CPU4xP Ver.4.1 (在CX-Programmer中选择CJ1G-CPU4xH)- CS1D-CPU6xH Ver.1.4- CS1D-CPUxxS Ver.2.1- CP1H-XAxxxx-x Ver.1.3- CP1H-Xxxxx-x Ver.1.3- CP1H-Yxxxx-x Ver.1.3- CP1L-Mxxxx-x Ver.1.1- CP1L-Lxxxx-x Ver.1.1- CP1L-Jxxxx-x Ver.1.1- CP1L-EMxxxx-x Ver.1.1- CP1L-ELxxxx-x Ver.1.1- CP1E-Nxxxx-x Ver.1.3- CP1E-Exxxx-x Ver.1.3<通过密码设置扩展阅读保护>1) 对于最新被支持的CPU单元，您可以扩展阅读保护密码从8位到16位。设置过程:在PLC属性对话框的保护标签页中添加"扩展保护密码"。2) PLC属性对话框中显示的密码字符串被更改为屏蔽字符。

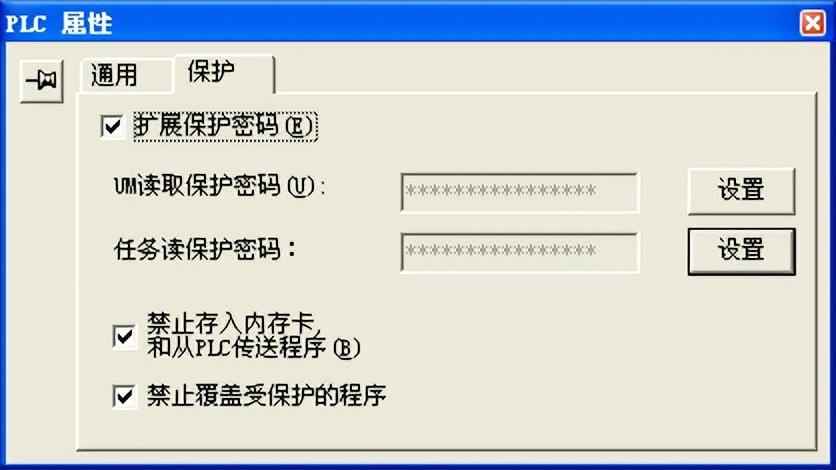

看上面图,现在可以设置16位密码了.再用以前的解密软件已经无法破解了,就连功能块也可以设置16位密码保护了.这样以来,市面上所有的欧姆龙解密软件统统失效,无能为力了.当然,解密大亨们也没闲着,可是也没见有几个人能搞定.其编程软件的下载地址请到解密家园搜索.
