如何用三菱PLC写三轴联动

大家好，我是工控老冯。这段时间工作上的事情耽搁了，这里给大家道个歉。今天给大家带来点干货。觉得老冯写得不错的朋友可以帮忙点个关注，转发评论一下。感谢大家了。

总有朋友问老冯，单轴的运动控制程序他们会写，但是遇到三轴联动的程序就傻眼了。主要的原因就是不知道如何处理M8029这个特殊辅助继电器。今天老冯就给大家讲讲如何写三轴联动程序。

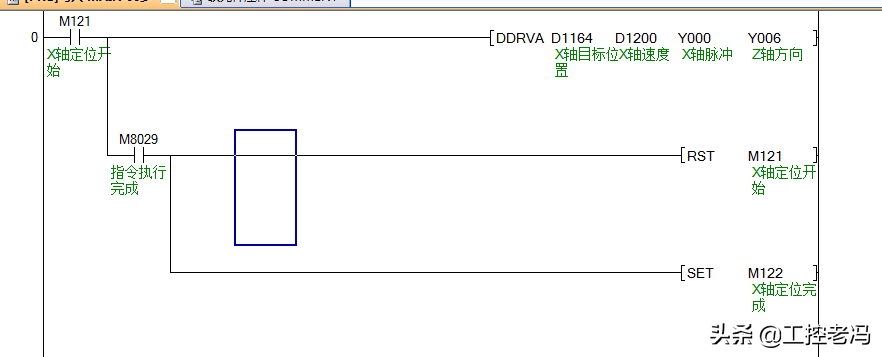

首先，我们看看M8029是什么。M8029为指令执行结束标志位。用法如下图所示。

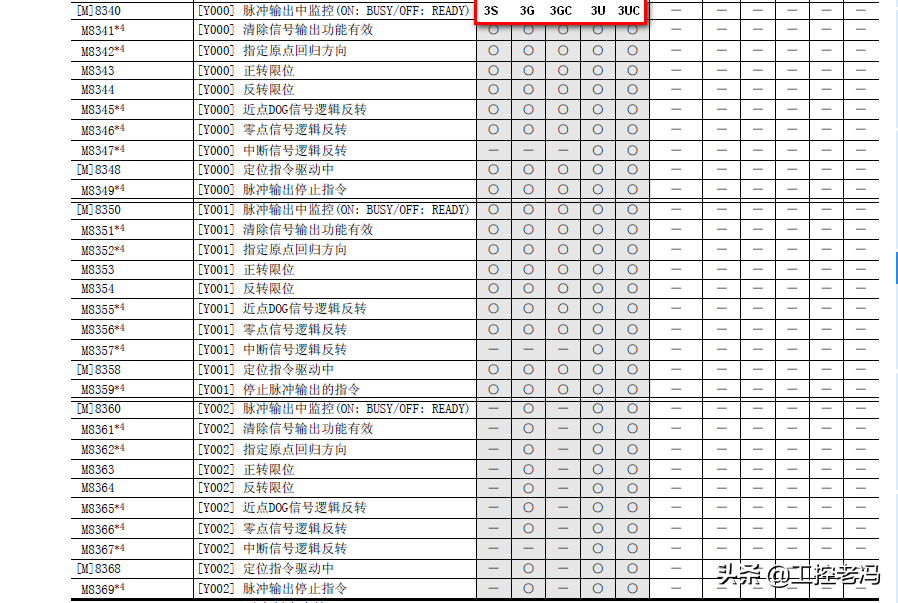

这也是单轴程序的用法。因为很多朋友怕程序里面出现多个M8029会出现误动作。我们今天暂且不讨论M8029是否会出现误动作。我们今天是要学习三轴联动到底怎么写。其实三菱PLC里面有很多关于运动控制的辅助继电器。这里老冯截取了FX3系列PLC的一部分特殊辅助继电器。

这里面的辅助继电器很多，感兴趣的朋友可以去仔细看看。我们今天主要讲三个，分别是:

M8340:Y0用脉冲输出中监控。

M8350:Y1用脉冲输出中监控。

M8360:Y2用脉冲输出中监控。

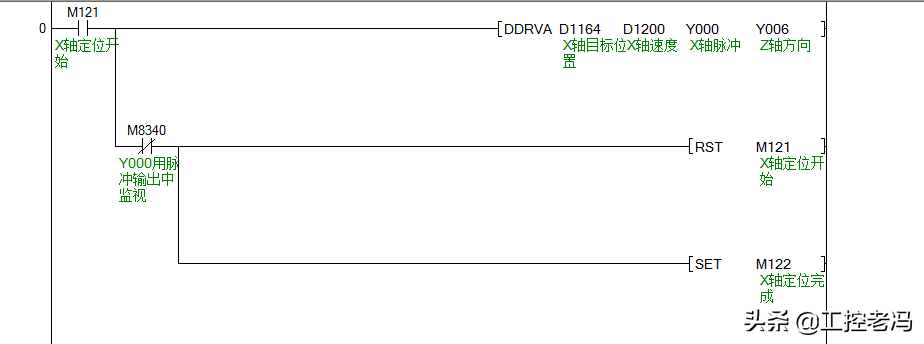

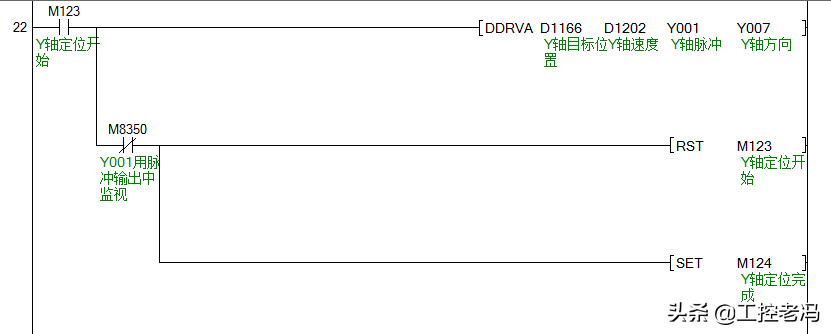

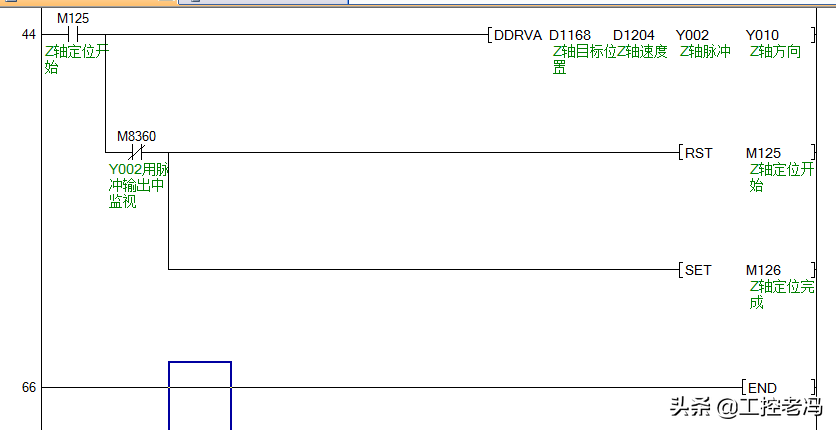

有了这三个辅助继电器，想写三轴联动的程序就简单了。下面是老冯随意写得一段程序样例。我们根本就不用M8029，所以没必要去死磕M8029。编程的思路有很多，换个思考方向就好了。

这就是三菱三轴联动的程序写法。如果是用的伺服电机。还可以借助伺服ready，伺服动作完成等信号来编写程序。你学会了吗？#电工交流圈#
