信捷触摸屏和PLC如何实现RS485无线通讯

本方案用于解决信捷触摸屏与信捷XC3系列PLC之间的无线通信问题。在本方案方案中信捷触摸屏作为主站，信捷PLC作为从站采用达泰电子日系PLC专用无线通讯终端——DTD435MB-V192，作为实现无线通讯的硬件设备。

一、方案概述

1. 有线网络组成

2. 无线网络

通过西安达泰电子 DTD435MB-V192方便实现无线网络，无需更改网络参数直接替换有线连接。

二、测试设备与参数

l 信捷PLC型号：XC3-32T-E *1台

l 信捷触摸屏型号：TOUCHWIN TG765-MT *1台

l 达泰电子日系PLC专用无线通讯终端——DTD435MB-V192 *2块

l 主从关系：1主1从

l 通讯接口：Rs485接口（两线制）

l 通讯参数：19200，8，E，1

l 供电：9-24VDC

l 传输距离：100米，500米，1KM，3KM，20KM

三、达泰日系PLC专用无线通讯终端--DTD435M

DTD435M是针对日系PLC的通讯特点而开发的专用工业级无线通讯产品，内嵌Rs232/Rs485双接口，自适应三菱N：N协议、欧姆龙HOST Link协议，台达及永宏等Modbus RTU协议。该产品可以与日系PLC组成无线测控网络，可靠传输距离达到3km以上，并集成EMI抗干扰滤波单元。经过了八年以上工业现场运行考验，可确保长期工作于恶劣环境及工业场合。

■ 主 要 特 征:

◆ 直接代替有线RS485方案，实现无线组网通讯；

◆ 全数字无线加密方式，保证数据安全可靠；

◆ 直流9~24V宽电源电压供电，平均工作电流小于50mA；

◆ 精美铝合金外壳：120×105×30mm，4个条形安装固定孔；

◆ 通信接口：RS232/RS485；

◆ 支持标准串口协议：Modbus RTU协议、N:N协议

四、接线方式

1.触摸屏与达泰无线设备的接线

DTD435MB的Rs485接口，接入touchwin的com2通讯口

2.PLC与达泰无线设备的接线

DTD435MB的Rs485-A端口接入PLC正面A端口；DTD435MB的Rs485-B端口接入PLC正面B端口。

3.实物接线图

五、信捷触摸屏主站设置

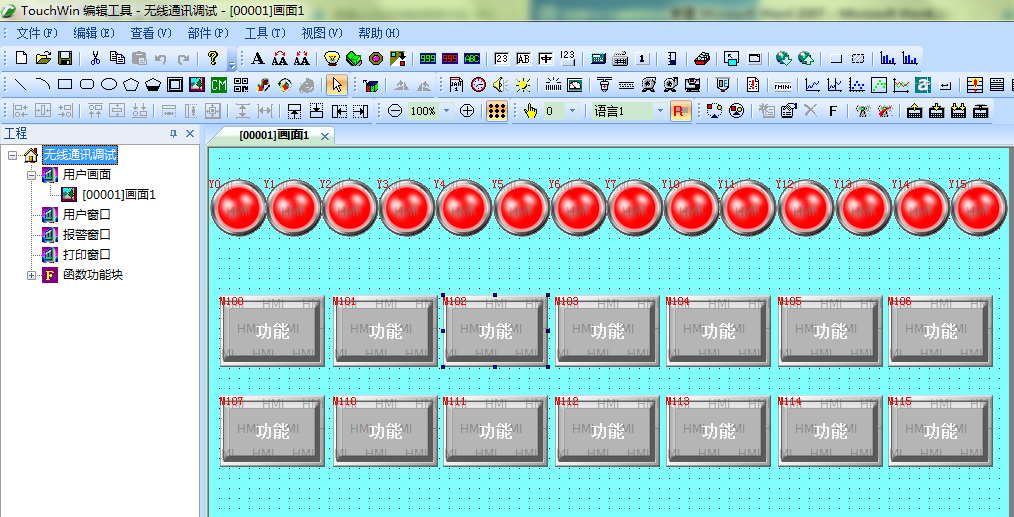

预先安装好TouchWin编辑工具，打开文件夹中“无线通讯调试.txp ”程序

1.点击“无线通讯调试”

2.选择“设备”

3.选择“通讯参数”

波特率：19200；数据位：8位；停止位：1位；校验和：偶校验

点击“确认 ”并关闭系统设置窗口

4.下载程序到触摸屏

点击“文件”选择“下载工程数据”

注：触摸屏程序用USB口下载

六、信捷PLC从站设置

1.设置PLC的站号

将PLC和电脑连接成功，打开信捷PLC编程软件

选择“PLC配置—PLC串口”

选择串口1 ，并将PLC站号设置成1，设置完以后点击“写入PLC ”

2.将程序下载到PLC

本方案例程源代码在《信捷XC系列PLC与触摸屏通讯例程源代码》文件内。

如何给信捷PLC下载已写好的程序？详解步骤来啦

和大家分享一下信捷PLC下载程序的全过程：首先将写好的程序双击打开，

这个时候就来到了软件的编辑窗口

下载前先带大家了解一下PLC的下载接口，如下图PLC的正面左边有两个下载口，一个是RS232（圆的） 8针口，另一个是USB口（方的），RS232除了下载主要还用于与触摸屏通信使用，今天呢我们主要以USB口为例来为大家介绍下载过程。软件默认是使用RS232口进行下载

RS232口插上通信线与触摸屏连接（没有触摸屏就不用连）

USB口插上数据线与电脑USB口连接（数据线与绝大多数打印机数据线通用）

下载数据线接好以后，再次来到先前打开的软件编辑窗口的右下角，有一个下载口的选择项，鼠标左键点一下会弹出下图窗口，选择USB1选项

选好USB口后正常连接的情况下全弹出下图提示

如没有弹出此窗口，或者需要再次确认是否连接上，可以在编缉窗口的右上方菜单快捷图标点下这个带USB口的图标

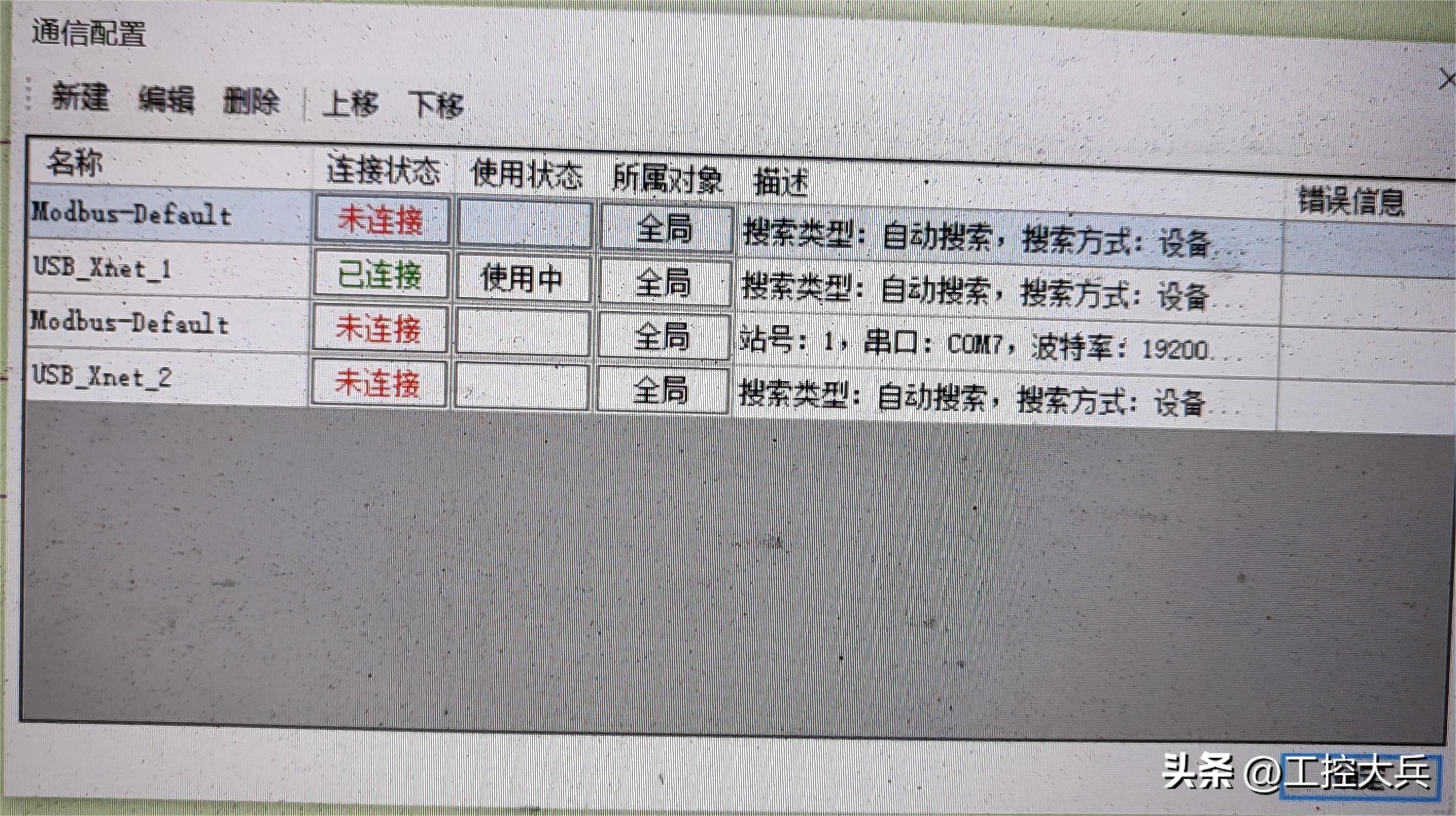

这时会出现如下窗口

确认连接上以后，就可以正常下载程序了。下载前先要停止PLC的工作，下图快捷图标点一下，也可以在下拉菜单找到相应的功能

点了停止运行PLC后需要再次确认PLC是否停止工作，可以查看PLC右边的指示灯如下图，红圈处有三个指示灯，第一个PWR亮着的是工作电源指示灯，中间一个RUN就是运行指示灯，前面停止了PLC工作所以这个灯现在应是熄灭的，第三个灯是ERR故障指示灯。确认中间指示灯熄灭了就可以下载程序了

有两个快捷下载图标，一个是加密下载，一个是普通下载，根据实际情况选择就好

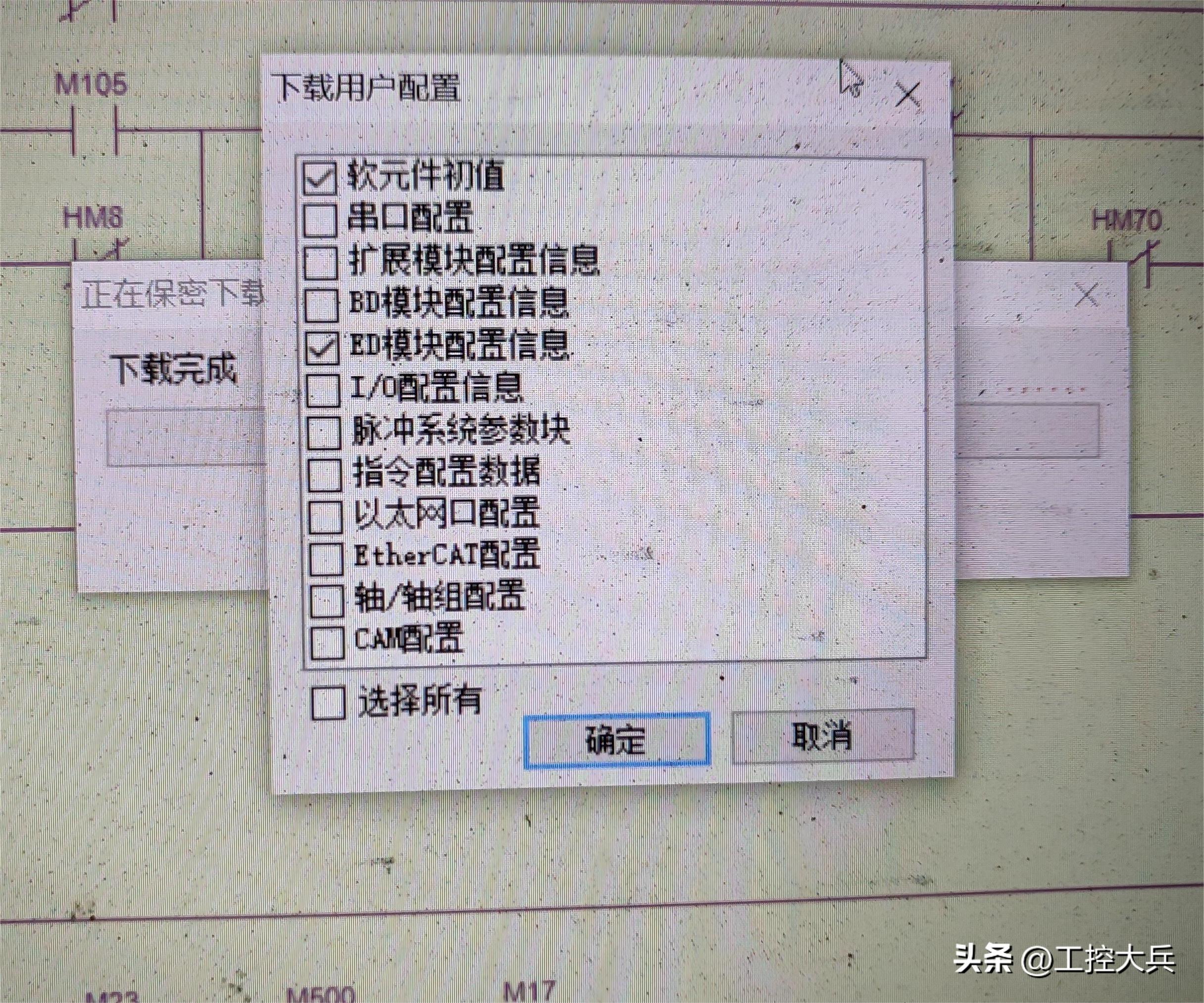

点了下载后系统后弹出下载进程窗口，下载过程中可能会弹出相应的配置窗口，没有可以到下一步。有就根据需要钩选好点确定

程序会再次自动运行下载进度条，当全部下载完成后如下窗口

下载完成后点确定即可。最后一步也是很容易忘记的一步，当下载完程序后一定要让PLC再次运行，前面要下载程序我们停止了PLC的运行。这里有两种方法，一种是直接拉掉控制电源等PLC所有指示灯熄灭后再次推上电源即可。第二种如下图所示，点一下此快捷图标让PLC运行

最后再来看一下正常运行的PLC指示灯吧，中间一个指示灯RUN此时是点亮的

到此信捷PLC的整个下载过程就完了，感谢你的耐心观看，有用也可以点赞收藏一下，要是有不对的地方或是有不清楚的地方也欢迎大家留言。
