PLC编程很难吗？其实用对方法，就很容易！附5大PLC编程技术方法

根据下图的三相交流电动机正反转控制的主电路，设计一个PLC控制电动机正停反的控制系统。控制要求如下：

（1）正常情况下，按启动按钮SB1，电机正转，按下反转启动按钮SB2，电机反转。

（2）电机启动后，按下停止按钮SB3并等待5秒钟之后，才可以改变电动机的旋转方向；

（3）如果SB1和SB2同时按下，电动机停止转动，并且不起动，同时报警灯L1亮1秒暗1秒不断闪烁。此时按SB3停止按钮进行复位。

首先我们先确定一下按钮、KM的使用辅助触点情况，这里是正反转的主回路，主回路必须有互锁电路，其他的按钮用常开触点。

下面是PLC的输入输出点表：

根据题意（1） 编程：这里根据题意1，只需2个自保持电路即可。

题意（2） 要求按停止按钮5秒后才能改变电机方向，所以这里需设置一个标志位，这里用M0.0。

并且加上程序互锁电路，具体如下：

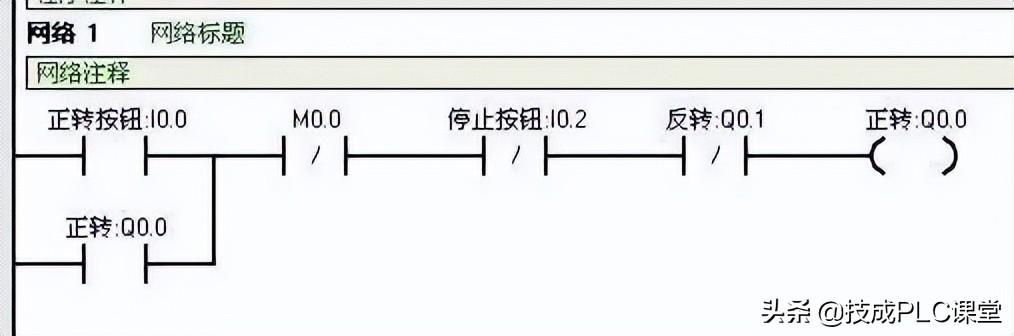

首先在2个自保持回路中加入互锁电路——网络1的Q0.1常闭点和网络2的Q0.0常闭点。题意2说按下停止按钮后5秒，才能按启动按钮，所以网络3按下I0.2停止按钮后，M0.0得电自保持，计时器T37计时5s后，将M0.0的自保持回路停掉。并且在网络1和网络2中加M0.0的常闭点，使M0.0得电时网络1和网络2即使按了正转按钮或者反转按钮也不会使Q0.0或Q0.1得电。

题意（3） 要求SB1和SB2同时按下，电动机停止转动，并且不起动，同时报警灯L1亮1秒暗1秒不断闪烁。编程如下：

这次增加了网络4/5/6，网络5和6就是利用2个计时器产生一个一秒脉冲的小程序，SM0.0为特殊位，其功能为一直得电。网络4就是利用M0.1将网络1/2/3锁死，也就是说M0.1得电网络1.2.3是不起作用的。其原理与上一小结的M0.0一样。

以上就是这个实例的全部编程。

正所谓万丈高楼平地起，如果你叫小编一口气编出来，小编也是很为难的。但是，将题意一点点拆分，一点点地把所需的功能写入，最后一定可以合你心意。最后你看看编完的程序与最初的程序差了多少？

接下来，小编给大家介绍5种PLC编程方法：经验法、解析法、图解法、技巧法及计算机辅助设计法。

(1)经验法 ：

运用已掌握的成功设计经验，结合实际的情况，选择与实际情况类似的一个或若干个成功的程序，或具有一些典型功能的标准程序作为“样机”，对“样机”逐一修改，直至满足新的任务要求。在工作过程中，应多收集与积累这些“样机”，从而不断丰富自己的经验。

(2)解析法 ：

PLC用于逻辑控制的编程方法可根据组合逻辑或时序逻辑的理论，并运用相应的解析方法，对其进行逻辑关系的求解。然后，再根据求解的结果，或画成梯形图，或直接编写指令表。解析法比较严密，可以运用一定的标准，使程序优化与算法化，并可避免编程的盲目性，是一种比较有效的方法。

(3)图解法：

图解法是靠画图进行PLC程序设计。

常见的主要有3种方法：梯形图法、波形图法以及流程图法。

梯形图法是最基本的方法。无论是经验法，还是解析法，若用梯形图编写PLC程序，就要用到梯形图法。

波形图法很适合于时序控制电路。它先把对应信号的波形画出，再根据时间用逻辑关系去组合，就可以很容易地把电路设计出来。

流程图法是用框图来表示PLC程序的执行过程及输入条件与输出间的关系。在步进控制中，用它进行设计是很方便的。

(4)技巧法

技巧法是在经验法及解析法的基础上，运用技巧进行编程，以提高进行编程的质量。巧妙地使用PLC所提供的多种功能指令进行编程，是对已有经验的“升华”，做到熟能生巧，实现创造性的编程。

(5)计算机辅助设计

PLC可通过上位连接单元与微型计算机连接，并运用微型机进行联机辅助编程。计算机辅助编程，应有相应的软件做支持。现有的编程软件可把梯形图翻译成指令表。编程时，可先在计算机屏幕上设计梯形图，然后再将该梯形图转换成对应的指令表。这种编程软件有现成的，例如，日本三菱公司的MEDOC和GPP等

总结以上5种编程方法是不能截然分开的。如经验法、解析法、技巧法都要用到图解法，而技巧法又是经验法的升华。

转发是最大的鼓励！谢谢您的支持！

小贴士

PLC专属资料： 含有从入门到高级所有PLC学习资料（三菱/西门子/欧姆龙） ，电气经典18本大全书，历年电气考试真题、电气必备实训仿真软件、电气自动化行业各类型技术手册！

PLC的3大重点编程算法，电气人都该掌握

PLC编程算法(一)

1、开关量也称逻辑量，指仅有两个取值，0或1、ON或OFF。它是最常用的控制，对它进行控制是PLC的优势，也是PLC最基本的应用。

开关量控制的目的是，根据开关量的当前输入组合与历史的输入顺序，使PLC产生相应的开关量输出，以使系统能按一定的顺序工作。所以，有时也称其为顺序控制。

而顺序控制又分为手动、半自动或自动。而采用的控制原则有分散、集中与混合控制三种。

2、模拟量是指一些连续变化的物理量，如电压、电流、压力、速度、流量等。

PLC是由继电控制引入微处理技术后发展而来的，可方便及可靠地用于开关量控制。由于模拟量可转换成数字量，数字量只是多位的开关量，故经转换后的模拟量，PLC也完全可以可靠的进行处理控制。

由于连续的生产过程常有模拟量，所以模拟量控制有时也称过程控制。

模拟量多是非电量，而PLC只能处理数字量、电量。所有要实现它们之间的转换要有传感器，把模拟量转换成数电量。如果这一电量不是标准的，还要经过变送器，把非标准的电量变成标准的电信号，如4—20mA、1—5V、0—10V等等。

同时还要有模拟量输入单元(A/D)，把这些标准的电信号变换成数字信号;模拟量输出单元(D/A)，以把PLC处理后的数字量变换成模拟量——标准的电信号。

所以标准电信号、数字量之间的转换就要用到各种运算。这就需要搞清楚模拟量单元的分辨率以及标准的电信号。例如：

PLC模拟单元的分辨率是1/32767，对应的标准电量是0—10V，所要检测的是温度值0—100℃。那么0—32767对应0—100℃的温度值。然后计算出1℃所对应的数字量是327.67。如果想把温度值精确到0.1℃，把327.67/10即可。

模拟量控制包括：反馈控制、前馈控制、比例控制、模糊控制等。这些都是PLC内部数字量的计算过程。

3、脉冲量是其取值总是不断的在0(低电平)和1(高电平)之间交替变化的数字量。每秒钟脉冲交替变化的次数称为频率。

PLC脉冲量的控制目的主要是位置控制、运动控制、轨迹控制等。例如：脉冲数在角度控制中的应用。步进电机驱动器的细分是每圈10000，要求步进电机旋转90度。那么所要动作的脉冲数值=10000/(360/90)=2500。

PLC编程算法(二)——模拟量的计算

1、 -10—10V。-10V—10V的电压时，在6000分辨率时被转换为F448—0BB8Hex(-3000—3000);12000分辨率时被转换为E890—1770Hex(-6000—6000)。

2、 0—10V。0—10V的电压时，在12000分辨率时被转换为0—1770Hex(0—6000);12000分辨率时被转换为0—2EE0Hex(0—12000)。

3、 0—20mA。0—20mA的电流时，在6000分辨率时被转换为0—1770Hex(0—6000);12000分辨率时被转换为0—2EE0Hex(0—12000)。

4、 4—20mA。4—20mA的电流时，在6000分辨率时被转换为0—1770Hex(0—6000);12000分辨率时被转换为0—2EE0Hex(0—12000)。

以上仅做简单的介绍，不同的PLC有不同的分辨率，并且您所测量物理量实现的量程不一样。计算结果可能有一定的差异。

注：模拟输入的配线的要求

1、使用屏蔽双绞线，但不连接屏蔽层。

2、当一个输入不使用的时候，将V IN 和COM端子短接。

3、模拟信号线与电源线隔离 (AC 电源线，高压线等)。

4、当电源线上有干扰时，在输入部分和电源单元之间安装一个虑波器。

5、确认正确的接线后，首先给CPU单元上电，然后再给负载上电。

6、断电时先切断负载的电源，然后再切断CPU的电源。

PLC编程算法(三)——脉冲量的计算

脉冲量的控制多用于步进电机、伺服电机的角度控制、距离控制、位置控制等。以下是以步进电机为例来说明各控制方式。

1、步进电机的角度控制。首先要明确步进电机的细分数，然后确定步进电机转一圈所需要的总脉冲数。计算“角度百分比=设定角度/360°(即一圈)”“角度动作脉冲数=一圈总脉冲数*角度百分比。”

公式为：角度动作脉冲数=一圈总脉冲数*(设定角度/360°)。

2、步进电机的距离控制。首先明确步进电机转一圈所需要的总脉冲数。然后确定步进电机滚轮直径，计算滚轮周长。计算每一脉冲运行距离。最后计算设定距离所要运行的脉冲数。

公式为：设定距离脉冲数=设定距离/[(滚轮直径*3.14)/一圈总脉冲数]

3、步进电机的位置控制就是角度控制与距离控制的综合。

以上只是简单的分析步进电机的控制方式，可能与实际有出入，仅供各位同仁参考。

伺服电机的动作与步进电机的一样，但要考虑伺服电机的内部电子齿轮比与伺服电机的减速比。

PLC中重要的三个点：开关量、模拟量、脉冲量。只在搞清楚三者之间的关系，对于掌握PLC就不会有太大的问题。
