三菱Q系列PLC定位伺服控制经典程序（指令带解释）

今天给大家说说关于三菱Q系列PLC定位伺服控制的一些经典程序，希望能对大家有帮助。

M1250 原点回归启动按键

Y50 定位启动（***参数）

Y44 轴停止（***参数）

Y40 PLC准备完成（***参数）

M1081 电机手动状态

M6401 原点回归启动条件输出脉冲

[T0 H4 K1500 K9001 K1] 原点回归专用指令

T0Plc>T0 Plc> 》》QD75

H4 QD75模块的首地址分配位置40

K1500 定位指令（***参数）

K9001 机械原点回归

K1 设定值

SET Y50 执行电机的输出，需要进行职位处理

Y50 原点回归动作进行中（***电机的定位启动输出）

X50 启动完成信号（***参数）

X4C 电机BUSY（忙轴）电机动作中处于忙轴中X4C接通

M6501 原点回归动作完成输出（采用维持处理，一直接通）

断开条件：

M6701 电机发生SERVO ERROR

X48 接通（***内部参数，报警输出）

YA42 ***电机的M/C电源断开

[ RST Y50] 当电机完成原点回归后，直接对电机进行复位

M1251 原点回归动作进行状态指示灯

当原点回归正在进行中时以间隔0.5S的时间闪烁原点回归完成后直接通

原点回归完成后一直接通

M1290 原点回归的启动开关

M1001 原点回归时必须在手动状态下进行

M100 原点回归的输出（动作需要进行维持处理）

原点回归的断开条件:

M101 全部原点回归执行完成

M1012 复位按键启动

M105 紧急停止开关启动

M1055 M1053 M1051 是速度选择的几个按键开关，可以通过TOUCH直接进行设定选择

SM400一直处于接通状态，表示JOG的速度选择可以通过开关的任意时间进行设定写入从而改变

行设定写入从而改变

D120 是速度值存储的字地址

DMOV 传送指令，D 32数据传送指令（速度的值是任意设定的）

[ DTO H4 K1518 D120 K1 ] JOG速度专用指令写入方法

来源：网络，侵删

——END——

三菱PLC的寻址方式你明白了吗？

寻址简单的来讲就是指定地址，寻址方式一般分为直接寻址，间接寻址。

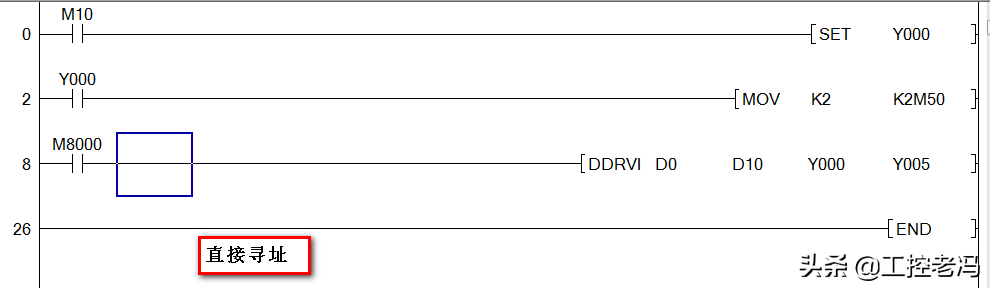

直接寻址:直接给出地址，基本逻辑指令都是直接寻址方式，功能指令中，大部分也都是直接寻址。比如下面这段程序就是直接寻址。

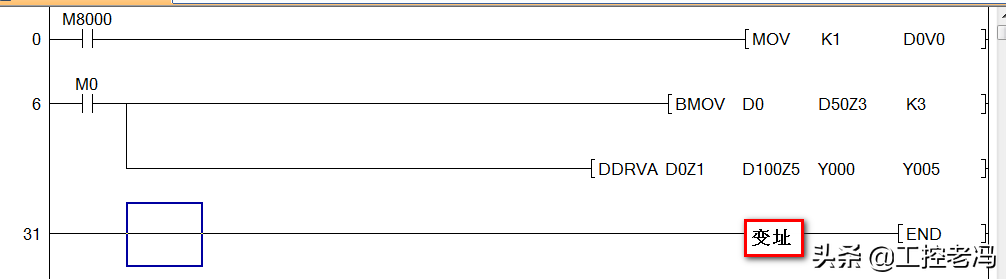

间接寻址:也叫变址寻址，一种利用变址寄存器V或者Z来进行地址修改的寻址方式。比如下图程序就是间接寻址。

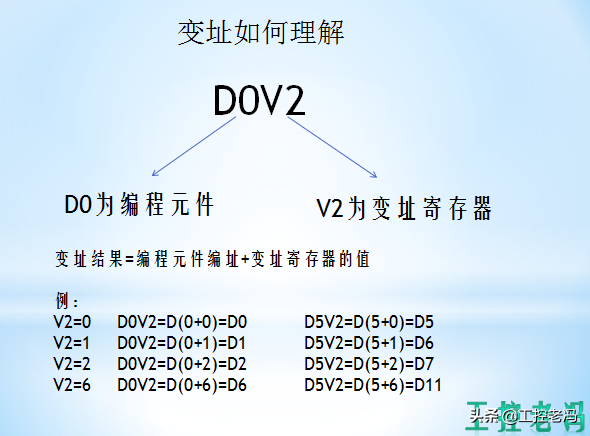

但是变址是怎么变的呢？怎么理解变址呢？

合理的利用变址，有时候可以让编程更加的简化，少写几百行都有可能。但是变址也有局限性，有些指令不支持变址，这点一定要注意。

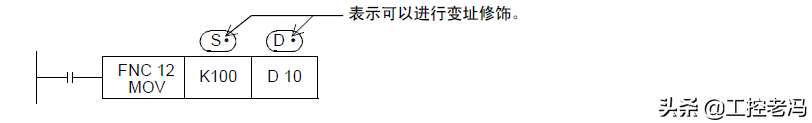

在手册上面明确表示了，只有在源操作数S和目标操作数D中加了[·]的才可以进行变址修饰。

以上就是关于三菱寻址方式的介绍，还有不懂的朋友可以私信我一起交流学习。感谢大家。
