PLC程序控制是什么？电气高手结合案例编程清晰讲解

什么是顺序控制，顾名思义，就是按照一定的顺序，执行相应的动作。

普通的动作，我们只需要根据一定的逻辑，去编写程序，想到什么，就写什么，写法非常灵活。但是，假设一套设备，动作非常多，非常复杂，用普通对的编程逻辑去写的话，会非常麻烦，这个时候就需要使用到顺序控制。

顺序控制的优点有以下几点，一是可以更清晰、简洁地去分布程序的动作，方便编程；二是监控程序的时候能够清晰的知道程序运行到哪一步了，出问题了能很快找到问题点，方便维护。

每个类型的plc都会有对应的顺序控制的编程方法。三菱plc专门用来做顺序控制的是使用SFC程序；当然，这只是顺序控制的其中一种方法，还可以使用数据寄存器D来保存程序的动作；也可以通过中间继电器M作为标志位，记录程序的动作。

今天，我们重点讲解用数据寄存器D保存程序动作的方法，下面看具体案例：

如下图，有两台电机M1、M2,分别能够控制A、B两个平台进行左移右移动作，每个平台都有左右限位，具体I/O分布如表所示：

要求动作如下表所示：

拿到这样一道题目，不是马上就开始写程序，要做的第一步是把状态转移图画出来，如下图：

上图中的红色文字指的是步号，第一步是A右行，第二步是B左行，我们可以用一个数据寄存器D0对其动作进行记录，用MOV指令进行给定。比如按下X4按钮时，用mov指令给寄存器D0传送一个K1的数值，表示进入了第一步，这些。用等于指令，当D0等于1时，输出Y1的动作，让A平台右行。

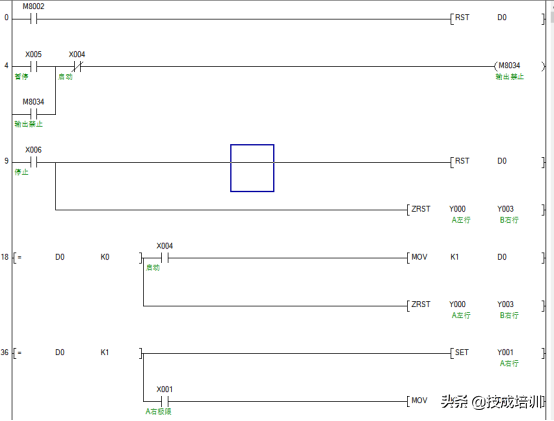

下面我们来看下具体程序的编写（程序里面还使用了暂停功能，使用X5输出控制M8034,这样Y点就暂停输出了，设备就停止动作，但是，动作的记录寄存器D0并没有复位，只要再次按下启动按钮X4，接触M8034的自锁，设备就能按照原本的动作执行动作。程序也有停止功能，按下X6时，所有输出的Y点都停止，同时复位D0寄存器，这样设备就只能重新开始动作）。

——END——

技成培训原创，作者：陈育鑫，未经授权不得转载，违者必究！

PLC的指令是什么？

指令语句表编程语言是所有PLC都具有的最基本的编程语言。而指令语句表程序是由一条一条的指令堆砌而成的。因此，我们有必要对指令进行进一步的说明和解读。

1、指令格式

PLC的指令语句表程序和微机汇编语言程序非常的相似，我们也是以汇编语言的指令和指令系统方式来进行介绍。

所谓指令是指对PLC的一种操作命令，告诉PLC怎么做，做什么？人们设计了一系列的操作命令，并对他进行二进制编码。但是对于人们设计和交流沟通来说，二进制十分不便于记忆、阅读和书写。进一步又设计出了助记符形式的表示，这就是汇编语言的助记符指令格式。助记符指令十分好记，方便阅读和书写。更好的是它可以直接用键盘输入，然后通过PLC内部的编译程序把它变成一系列的二进制操作编码，由PLC的CPU来执行。

那么一条操作指令是由哪些内容组成的呢？一般来说，一条指令是由操作码和操作数组成的，例：

操作码又叫助记符。表示这条指令的性质和功能，就是要求PLC怎么做，一条指令，器操作码是必不可少的。

操作数又叫地址码，操作数地址，表示参与操作数据或数据的地址，在PLC中，也可以把它叫做编程元件。操作数告诉PLC做什么。上面这条指令表示和一个常开触点X0相串联，并完成逻辑“与”运算。

在PLC指令系统中，操作数可有可无，没有操作数的指令只表示完成一种功能，例如下面指令：

END

它就没有操作数，仅表示程序就此结束。

在功能指令中，操作数可以有1-4个，例如下面指令：

ADD D0 D1 D2

这条指令中操作数有三个D0 、D1、 D2。这时候把操作数分为源数（源址）和目的操作数（终址）。源址表示操作数的来源，而终址表示指令操作结果存放地址。上面这条指令表示做加法，把D0和D1相加，相加结果放在D2里。显然D0和D1为源址，D2为终址。
