PLC编程很难学？老电工：看懂这5个例子，再难的编程也是一样道理

PLC编程在现在的电工作业中应用非常广泛，很多复杂的继电器和接触器控制柜都慢慢的被PLC所替代了，因此越来越多的电工师傅都在学习PLC的控制，很多初学者都在问：PLC编程很难吗？应该怎么样编程？具体从哪里入手？其实PLC编程说难也不难，入门很容易，说简单也不简单，想要精通的话，的确很难，今天我们就重点通过2个具体的例子来看一下PLC到底如何编程？编程的过程和步骤到底是怎么样的？

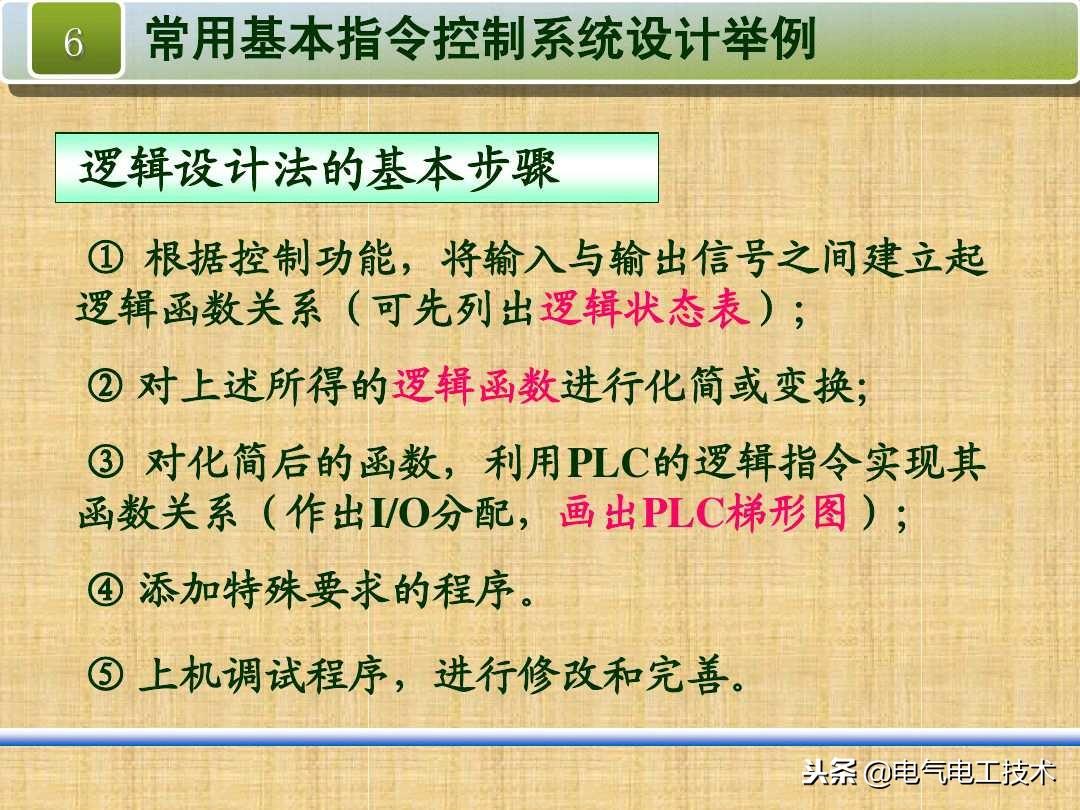

学PLC编程真的很难？真的很麻烦？其实是没掌握这个方法

对于没有编程过PLC程序的小伙伴来说，PLC编程是个麻烦，还是个大麻烦……但是真就这么难吗？真相是没有掌握方法，我们来看这个编程案例，就知道是怎么回事了。

给大家按步骤逐一解答，如果你对这个的程序有疑问，可以在下面留言，小编会解答的哦！

根据下图的三相交流电动机正反转控制的主电路，设计一个PLC控制电动机正停反的控制系统。控制要求如下：

（1）正常情况下，按启动按钮SB1，电机正转，按下反转启动按钮SB2，电机反转。

（2）电机启动后，按下停止按钮SB3并等待5秒钟之后，才可以改变电动机的旋转方向；

（3）如果SB1和SB2同时按下，电动机停止转动，并且不起动，同时报警灯L1亮1秒暗1秒不断闪烁。此时按SB3停止按钮进行复位。

首先我们先确定一下按钮、KM的使用辅助触点情况，这里是正反转的主回路，主回路必须有互锁电路，其他的按钮用常开触点。

下面是PLC的输入输出点表：

根据题意（1）编程：这里根据题意1，只需遍2个自保持电路即可。

题意2要求按停止按钮5秒后才能改变电机方向，所以这里需设置一个标志位，这里用M0.0。

并且加上程序互锁电路，具体如下：

首先在2个自保持回路中加入互锁电路——网络1的Q0.1常闭点和网络2的Q0.0常闭点。题意2说按下停止按钮后5秒，才能按启动按钮，所以网络3按下I0.2停止按钮后，M0.0得电自保持，计时器T37计时5s后，将M0.0的自保持回路停掉。并且在网络1和网络2中加M0.0的常闭点，使M0.0得电时网络1和网络2即使按了正转按钮或者反转按钮也不会使Q0.0或Q0.1得电。

题意3要求SB1和SB2同时按下，电动机停止转动，并且不起动，同时报警灯L1亮1秒暗1秒不断闪烁。编程如下：

这次增加了网络4/5/6，网络5和6就是利用2个计时器产生一个一秒脉冲的小程序，SM0.0为特殊位，其功能为一直得电。网络4就是利用M0.1将网络1/2/3锁死，也就是说M0.1得电网络1.2.3是不起作用的。其原理与上一小结的M0.0一样。

这个程序小编大约调试了3-4遍，也就是说小编犯了3-4个错误，所以小伙伴们遇见程序错了不要紧，慢慢来一点点调试总能做出来的。小伙伴们，你们说，是么？有疑问的欢迎下方留言哦，我们一起学习、一起进步！
